Metra Electronics 99-8239B Manual de usuario

REV. 8/17/2015 INST99-8239B

Installation instructions for part 99-8239B

CAUTION!

Metra recommends disconnecting the negative bat

tery terminal before beginning any installation, unless the vehicle

manufacturer recommends against so. Please check with your local

Dealership for more information. All accessories, switches, climate

controls panels, and especially air bag indicator lights must be con

nected before reconnecting the battery or cycling the ignition. Also,

do not remove the factory radio with the key in the on position, or the

vehicle running. It would be best to remove the key from the ignition

and then wait a few seconds before removing the factory radio.

• ISO DIN radio provision with pocket

• Painted Matte Black

• A) Radio trim panel • B) Radio brackets • C) Pocket • D) (4) #8 x 3/8” Phillips pan head screws

• E) (2) #8 x 3/8 Phillips truss head screws

KIT FEATURES

KIT COMPONENTS

WIRING & ANTENNA CONNECTIONS (sold separately)

Wiring Harness: • 70-1761

Antenna Adapter: • 40-LX11

• Panel removal tool • Phillips screwdriver • Socket wrench

TOOLS REQUIRED

Toyota Prius C 2012-2014

99-8239B Dash Disassembly ................................................. 2

Kit Assembly

–ISO DIN radio provision with pocket...................... 3

Table of Contents

AB C D E

99-8239B

1. Unclip and remove the trim panel

from around the radio including the

hazard switch. (Figure A)

2. Remove (4) 8mm bolts securing

the factory radio, then unplug and

remove the radio. (Figure B)

Continue to kit assembly

Dash Disassembly

(Figure A) (Figure B)

99-8239B

Kit Assembly

ISO DIN radio provision with pocket

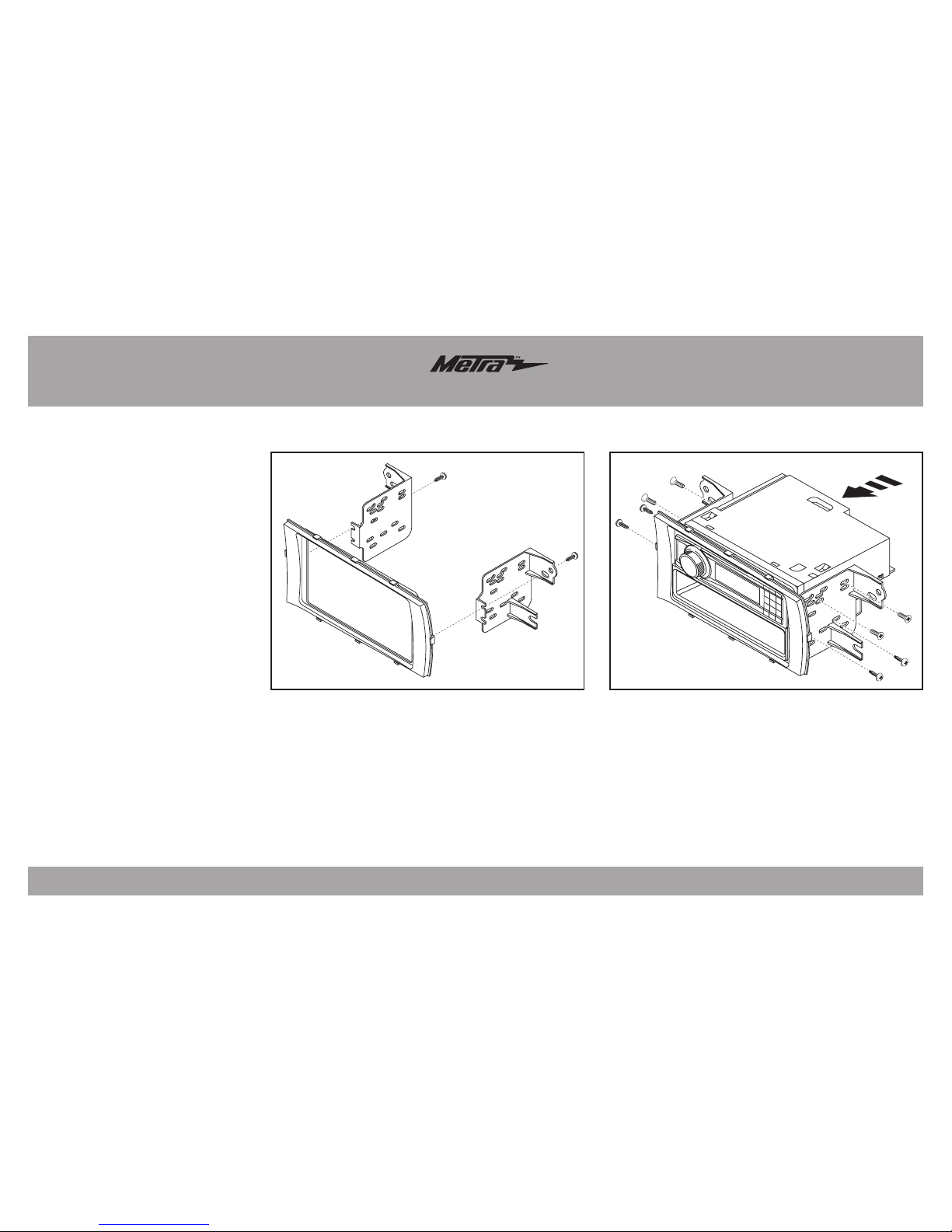

1. Secure the radio brackets to the radio

trim panel using (2) #8 x 3/8” Phillips

truss head screws supplied. (Figure A)

2. Remove the metal DIN sleeve and trim

ring from the aftermarket radio.

3. Secure the radio to the radio-bracket/

trim assembly using screws supplied

with the radio. (Figure B)

Secure the pocket to the radio-bracket/

trim assembly using (4) #8 x 3/8” Phillips

pan head screws supplied. (Figure B)

5. Locate the factory wiring harness and

antenna connector in the dash, and

complete all necessary connections to

the radio. Metra recommends using the

proper mating adapter from Metra and/

or AXXESS. Re-connect the negative

battery terminal and test the radio for

proper operation.

6. Reassemble the dash in reverse order

of disassembly.

(Figure A) (Figure B)

REV. 8/17/2015 INST99-8239B

KNOWLEDGE IS POWER

Enhance your installation and fabrication skills by

enrolling in the most recognized and respected

mobile electronics school in our industry.

Log onto www.installerinstitute.com or call

800-354-6782 for more information and take steps

toward a better tomorrow.

Metra recommends MECP

certified technicians

Installation instructions for part 99-8239B

IMPORTANT

If you are having difficulties with the

installation of this product, please call our

Tech Support line at 1-800-253-TECH.

Before doing so, look over the instructions a

second time, and make sure the installation

was performed exactly as the instructions

are stated. Please have the vehicle apart

and ready to perform troubleshooting steps

before calling.

REV. 8/17/2015 INST99-8239B

Instrucciones de instalación para la pieza 99-8239B

¡PRECAUCIÓN!

Meta recomienda desconectar la terminal negativa

de la batería antes de iniciar cualquier instalación, a menos que el

fabricante del vehículo recomiende lo contrario. Verifique con su

concesionario local si existe más información. Todos los accesorios,

interruptores, paneles de controles de clima y especialmente las lu-

ces del indicador de las bolsas de aire deben estar conectados antes

de reconectar la batería o ciclar la ignición. Además, no quite el radio

de fábrica con la llave en la posición de encendido ni con el vehículo

funcionando. Sería mejor retirar la llave de la ignición y esperar unos

cuantos segundos antes de quitar el radio de fábrica.

• Provisión de radio ISO DIN con cavidad

• Pintura Negro Mate

• A) Panel de moldura para radio • B) Soportes para radio • C) Cavidad • D) (4) tornillos Phillips de cabeza

troncocónica #8 de 3/8”• E) (2) tornillos Phillips de cabeza segmentada #8 de 3/8”

CARACTERÍSTICAS DEL KIT

COMPONENTES DEL KIT

CABLEADO Y CONEXIONES DE ANTENA (se venden por separado)

Arnés de cableado: • 70-1761

Adaptador de antena: • 40-LX11

• Herramienta para quitar paneles • Destornillador Phillips • Llave de tubo

HERRAMIENTAS REQUERIDAS

Toyota Prius C 2012-2014

99-8239B Desmontaje del tablero ......................................... 2

Ensamble del kit

–Provisión de radio ISO DIN con cavidad ................ 3

Indice

AB C D E

99-8239B

1. Desenganche y quite el panel de

moldura que rodea el radio que

incluyendo el interruptor de las

luces intermitentes. (Figura A)

2. Retire los (4) pernos de 8mm

que sujetan el radio de fábrica a

continuación, desenchufe y quitar

la radio. (Figura B)

Continuará la ensamble del kit

Desmontaje del tablero

(Figura A) (Figura B)

99-8239B

Ensamble del kit

Provisión de radio ISO DIN con cavidad

1. Atornille los soportes del radio al

panel de moldura del radio con los (2)

tornillos Phillips de cabeza segmentada

#8 de 3/8” suministrados. (Figura A)

2. Quite la manga de metal DIN y el anillo

de moldura del radio de mercado

secundario.

Atornille el radio al ensamble del soporte

de radio/panel de moldura con los tornillos

que vienen con el radio. (Figura B)

Atornille la cavidad al soporte del

radio/ensamble de moldura con los (4)

tornillos Phillips de cabeza troncocónica

#8 de 3/8” suministrados. (Figura B)

5. Localice el arnés de cableado de

fábrica y el conector de la antena en

el tablero y haga todas las conexiones

necesarias al radio. Metra recomienda

que use adaptadores adecuados de

acoplamiento de Metra y/o de AXXESS.

Vuelva a conectar la terminal negativa

de la batería y pruebe el radio para

verificar que funcione correctamente.

6. Vuelva a armar el tablero al revés de

como lo desarmó.

(Figura A) (Figura B)

REV. 8/17/2015 INST99-8239B

KNOWLEDGE IS POWER

Enhance your installation and fabrication skills by

enrolling in the most recognized and respected

mobile electronics school in our industry.

Log onto www.installerinstitute.com or call

800-354-6782 for more information and take steps

toward a better tomorrow.

Metra recomienda técnicos

con certificación del Programa

de Certificación en Electrónica

Móvil (Mobile Electronics

Certification Program, MECP).

EL CONOCIMIENTO ES PODER

Mejore sus habilidades de instalación y

fabricación inscribiéndose en la escuela de

dispositivos electrónicos móviles más reconocida

y respetada de nuestra industria. Regístrese en

www.installerinstitute.com o llame al

800-354-6782 para obtener más información y

avance hacia un futuro mejor.

Instrucciones de instalación para la pieza 99-8239B

IMPORTANTE

Si tiene dificultades con la instalación

de este producto, llame a nuestra línea

de soporte técnico al 1-800-253-TECH.

Antes de hacerlo, revise las instrucciones

por segunda vez y asegúrese de que la

instalación se haya realizado exactamente

como se indica en las instrucciones. Por

favor tenga el vehículo desarmado y listo

para ejecutar los pasos de resolución de

problemas antes de llamar.
