LevelOne WAP-6111 Manual de usuario

LevelOne

WAP-6111 / WAP-6111H / WAP-6112 / WAP-6112H

Managed Ceiling Mount Wireless Access Point,

300Mbps 802.11b/g/n, 802.3af PoE, High Power

Quick Installation Guide

English

Deutsch

Français

Español

Português

Русский

Italiano

Polski

Ελληνικά

简体中文

V1.0_20150909

English

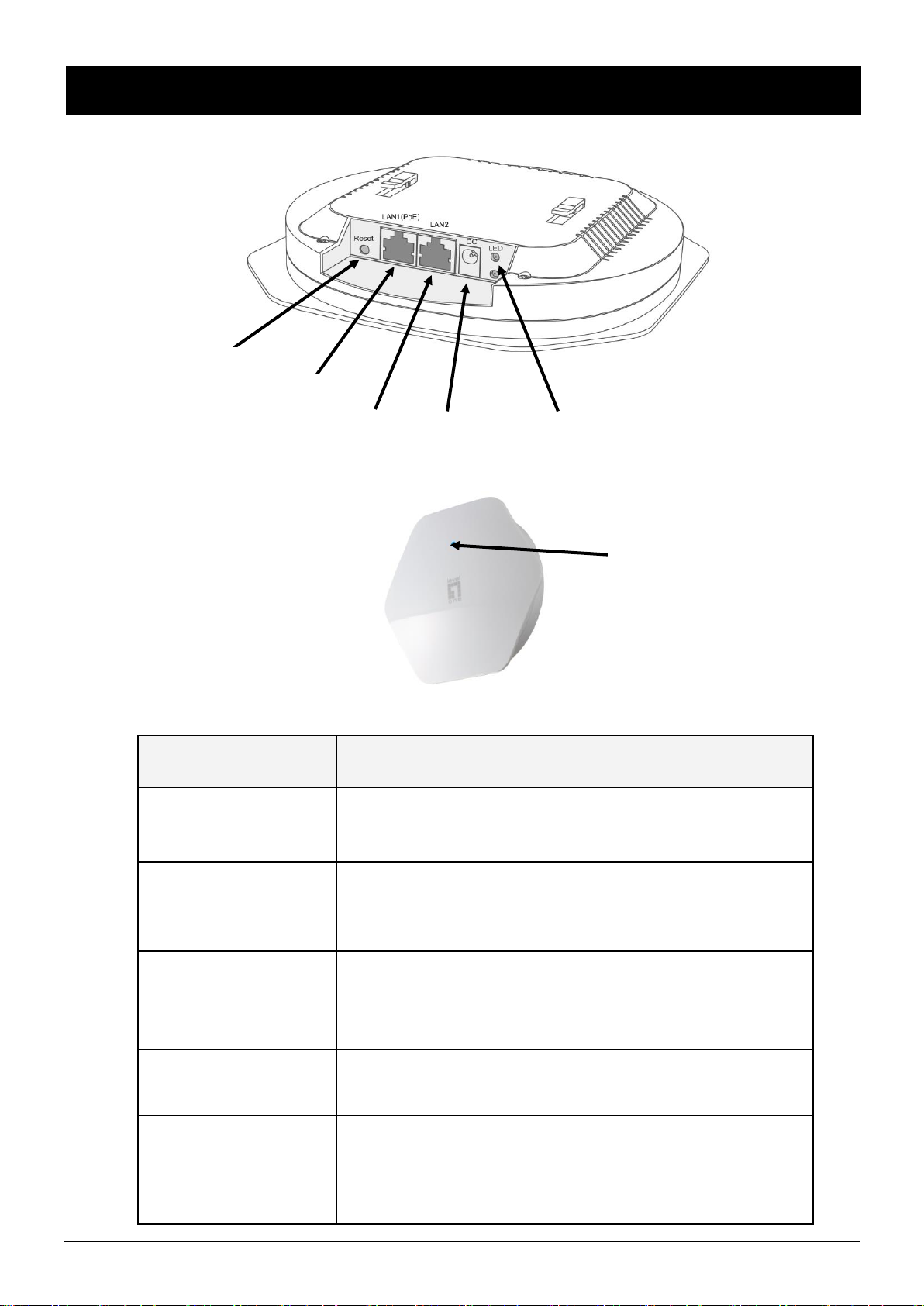

LED / Button / Interface

Description

Powered

The Device is powered LED will be on when AP is

powered on.

Link/Ack

When there are devices normally connected to

port, the port corresponding indicator light will be

on.

Link/Act LED will blink when there is traffic on that

port

PoE

The PoE port is used to connect the power.

Power can be provided by a LevelOne PoE

Switch or a 802.3af Poe injector.

LAN

The LAN port is used to connect to network

devices, such as a switch.

Reset

With the AP powered on, press the Reset button

with a bent paperclip for 5 seconds until the

Link/Act LED goes off. The AP Will restart itself

and reset the device to factory default settings.

Power Port

LAN Port

Reset Button

POE

Link/Ack

Power LED

Hardware Installation

Power on the Device.

To power on the WAP-6111 /WAP-6111H/WAP-6112/WAP-6112H, you can use one of

the following methods:

1. Connect the supplied power adapter, or

2. Plug one end of your Ethernet cable into the LAN port of the WAP-6111

/WAP-6111H/WAP-6112/WAP-6112H, and the other end into a port on a PoE switch or

a 802.3af Poe injector...

Configuring the Device

To set up and manage the WAP-6111 /WAP-6111H/WAP-6112/WAP-6112H you can use

one of the following methods:

1. Connect the access point and your computer to the same switch or router.

Manage the access point from the computer. (for FAT AP Mode)

2. Connect the access point to a WAC-1000/WAC-1001. Connect your computer to

the same network as that of the WAC-1000/WAC-1001. Manage the access point from

the computer via the WAC-1000/WAC-1001-1001.(for FIT AP Mode)

Software Installation

To login to the LevelOne AP, please perform the following steps:

1. Check Your Network Settings to login web UI

Please make sure your PC can get IP address automatically, so the router can

communicate with your PC during configuration.

Select “Control Panel” > “Network Connections”.

Right click the “Local Area Connection” and choose “Properties”.

Select the TCP/IP protocol for your network card.

Click on the Properties button. You should then see the following screen and

make sure you have selected “Obtain IP address automatically”

2. Launch a Web browser(Microsoft Internet Explorer 8 for example), enter the AP’s

Default LAN IP address 192.168.1.253 in the address bar, and then press Enter, as

shown in the following picture.

3. The Enter the default user name of admin and password of admin in theUser

Name and Password fields, click “OK” to access the AP’s Web GUI.

NOTE: The device works in FIT AP Mode by default, you can goto “Start → Device

Mode” to change the Device Mode to FAT AP Mode.

Deutsch

LED / Taste / Schnittstelle

LED / Taste /

Schnittstelle

Beschreibung

Betrieb

Die Betrieb-LED leuchtet, wenn der Zugangspunkt

eingeschaltet ist.

Verbindung/Aktivität

Wenn Geräte normal mit dem Anschluss verbunden sind,

leuchtet die entsprechendeAnzeige auf.

Die Verbindungs-/Aktivitäts-LED blinkt bei Datenverkehr an

diesem Port.

PoE

Der PoE-Anschluss dient dem Anschließen an die

Stromversorgung.

Strom kann über einen LevelOne-PoE-Switch oder einen

802.3af-PoE-Injektor bereitgestellt werden.

LAN

Der LAN-Port dient dem Anschließen von Netzwerkgeräten, wie

bspw. eines Switch.

Reset

Halten Sie die Reset-Taste bei eingeschaltetem Zugangspunkts

mit einer gerade gebogenen Büroklammer 5 Sekunden

gedrückt, bis die Verbindungs-/Aktivitäts-LED erlischt. Der

Zugangspunkt startet sich neu und das Gerät wird auf die

werkseitigen Standardeinstellungen rückgesetzt.

Netzanschluss

LAN-Anschluss

Reset-Taste

PoE

Verbindung/Aktivität

Betrieb-LED

Hardwareinstallation

Gerät einschalten

Zum Einschalten desWAP-6111/ WAP-6111H/WAP-6112/WAP-6112H können Sie eine

der folgenden Methoden verwenden:

1. Schließen Sie das mitgelieferte Netzteil an, oder

2. Verbinden Sie ein Ende Ihres Ethernet-Kabels mit dem LAN-Anschluss des

WAP-6111/ WAP-6111H/WAP-6112/WAP-6112H und das andere Ende mit dem

Anschluss an einem PoE-Switch oder einem 802.3af-PoE-Injektor.

Gerät konfigurieren

Zum Einrichten und Verwalten desWAP-6111/ WAP-6111H/WAP-6112/WAP-6112H

können Sie eine der folgenden Methoden verwenden:

1. Verbinden Sie den Zugangspunkt und Ihren Computer mit demselben Switch

oder Router. Verwalten Sie den Zugangspunkt vom Computer aus. (Beim

FAT-AP-Modus)

2. Verbinden Sie den Zugangspunkt mit einem WAC-1000/WAC-1001. Verbinden

Sie Ihren Computer mit demselben Netzwerk, mit dem auch der

WAC-1000/WAC-1001 verbunden ist. Verwalten Sie den Zugangspunkt via

WAC-1000/WAC-1001 vom Computer aus. (Beim FIT-AP-Modus)

Softwareinstallation

Bitte gehen Sie zur Anmeldung am LeveiOne-Zugangspunkt wie folgt vor:

1. Ihre Netzwerkeinstellungen zur Anmeldung an der Webschnittstelle prüfen

Bitte stellen Sie sicher, dass Ihr PC automatisch eine IP-Adresse beziehen kann,

damit der Router in der Lage ist, während der Konfiguration mit Ihrem PC zu

kommunizieren.

Wählen Sie „Systemsteuerung“ > „Netzwerkverbindungen“.

Rechtsklicken Sie auf „LAN-Verbindung“ und wählen Sie „Eigenschaften“.

Wählen Sie das TCP/IP-Protokoll für Ihre Netzwerkkarte.

Klicken Sie auf die „Eigenschaften“-Schaltfläche. Anschließend sollten Sie den

folgenden Bildschirm sehen; stellen Sie sicher, dass „IP-Adresse automatisch

beziehen“ ausgewählt ist.

2. Starten Sie einen Webbrowser (bspw. Microsoft Internet Explorer 8), geben Sie

wie in der nachstehenden Abbildung gezeigt die standardmäßige

LAN-IP-Adresse 192.168.1.253 des Zugangspunkts in die Adressleiste ein und

drücken Sie Enter.

3. Geben Sie dann den Standardbenutzernamen admin und das Kennwort admin in

die Felder Benutzername und Kennwort ein und klicken Sie zum Zugreifen auf

die Webschnittstelle des Zugangspunkts auf „OK“.

Hinweis: Das Gerät arbeitet standardmäßig im FIT-AP-Modus; unter „Start“ →

„Gerätemodus“ können Sie den Gerätemodus in den FAT-AP-Modus umschalten. 9

Français

DEL / Bouton / Interface

DEL / Bouton /

Interface

Description

Alimenté

L'appareil est alimenté La DEL est allumée lorsque le PA est

sous tension.

Link/Ack

Lorsqu'il y a des appareils connectés normalement au port, le

voyant lumineux correspondant au port s'allume.

La DEL Link/Act clignotera lorsqu'il y a du trafic sur ce port

PoE

Le port PoE est utilisé pour connecter l'alimentation.

L'alimentation peut être fournie par un commutateur PoE

LevelOne ou un injecteur Poe 802.3af.

LAN

Le port LAN est utilisé pour connecter à des appareils réseau,

comme par exemple un commutateur.

Réinitialiser

Lorsque le PA est sous tension, appuyez sur le bouton

Réinitialiser avec un trombone déplié pendant 5 secondes

jusqu'à ce que la DEL Link/Act s'éteigne. Le PAredémarrera et

sera réinitialisé aux réglages d'usine par défaut.

Port d'alimentation

Port LAN

Bouton de

réinitialisation

POE

Link/Ack

DEL d'alimentation

Installation de l'équipement

Mettre l'appareil sous tension.

Pour alimenter le WAP-6111/ WAP-6111H/WAP-6112/WAP-6112H, vous pouvez utiliser

l'une des méthodes suivantes :

1. Connecter l'adaptateur secteur fourni, ou

2. Brancher une extrémité de votre câble Ethernet dans le port LAN du WAP-6111/

WAP-6111H/WAP-6112/WAP-6112H, et l'autre extrémité dans un port du

commutateur PoE ou un injecteur Poe 802.3af.

Configurer l'appareil

Pour installer et gérer le WAP-6111/ WAP-6111H/WAP-6112/WAP-6112H, vous pouvez

utiliser l'une des méthodes suivantes :

1. Connecter le point d'accès et votre ordinateur au même commutateur ou routeur.

Gérer le point d'accès depuis l'ordinateur. (pour le mode FAT AP)

2. Connecter le point d'accès à un WAC-1000/WAC-1001. Connecter votre

ordinateur au même réseau que le WAC-1000/WAC-1001. Gérer le point d'accès

depuis l'ordinateur via le WAC-1000/WAC-1001 (pour le mode FIT AP).

Installation du logiciel

Pour se connecter au PA LevelOne, veuillez effectuer les étapes suivantes :

1. Vérifiez vos paramètres réseau pour vous connecter à l'IU Web

Assurez-vous que votre PC peut obtenir l'adresse IP automatiquement, afin que le

routeur puisse communiquer avec votre PC pendant la configuration.

Sélectionnez “Panneau de configuration” > “Connexions réseau”.

Faites un clic droit sur “Connexion au réseau local” et choisissez “Propriétés”.

Sélectionnez le protocole TCP/IP pour votre carte réseau.

Cliquez sur le bouton Propriétés. Vous devriez alors voir l'écran suivant et devez

vous assurer d'avoir sélectionné “Obtenir l'adresse IP automatiquement”

2. Lancez un navigateur Web (Microsoft Internet Explorer 8 par exemple), entrez

l'adresse IP LAN par défaut du PA (192.168.1.253) dans la barre d'adresse, puis

appuyez sur Entrée, comme montré sur l'image suivante.

3. Saisissez alors le nom d'utilisateur et le mot de passe par défaut de

l'administrateur dans les champs Nom d'utilisateur et Mot de passe, cliquez sur

“OK” pour accéder à l'IUG Web du PA.

REMARQUE : L'appareil fonctionne par défaut dans le mode FIT AP, vous pouvez aller

dans “Démarrer → Mode d'appareil” pour mettre le Mode d'appareil sur le Mode FAT AP.
