LevelOne WAB-6010 Manual de usuario

LevelOne

Managed Wireless Access Point

Quick Installation Guide

English

Español

Deutsch

Português

Français

Italiano

V1.1_20170921

-1-

Figure 1

Figure 2

WAB-5010

LAN

WAN/POE

Reset

Power

WAN

LAN

Signal Strength

-2-

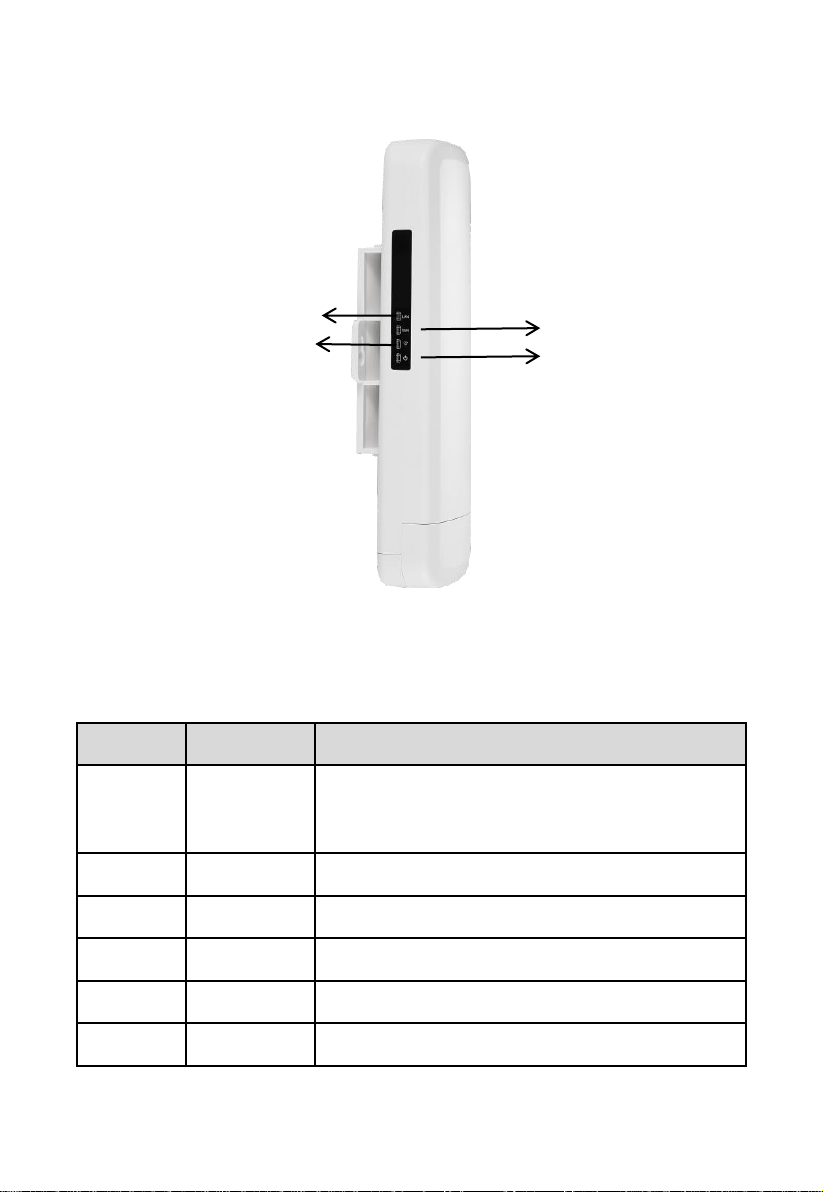

WAB-6010

Figure 3

LEDs

Full Name

Description

Signal

Strength

Signal

Strength

Blink when runs properly

On without blink showing signal strength on

WDS and Repeater mode or under reboot

5.8G WIFI

On 5.8G WIFI is on

WIFI

2.4G WIFI

On 2.4G WIFI is on

LAN

LAN Light

On LAN is connected

WAN

WAN Light

On WAN is connected

Power

Power Light

On Device is powered on

Power

WIFI

WAN

LAN

-3-

Port

Description

WAN/P

The WAN/POE port is used to connect to network devices,

such as a switch OR POE adapter to power the device

LAN

The LAN port is used to connect to network devices, such as a

switch or PC

Reset

WAB-5010

With the AP powered on, press the Reset button

for 10 seconds until the Signal Strength LED blink

faster than ever. The AP will restart itself and

reset the device to factory default settings.

WAB-6010

With the AP powered on, press the Reset button

for 10 seconds and release. When WIFI LED off,

the AP will restart itself and reset the device to

factory default settings.

Power

To power the device by DC

-4-

English

Hardware Installation

Power on the Device.

To power on the AP, you can use one of the following methods:

1. Plug one end of your Ethernet cable into the LAN port of the AP, and the other

end into a port on a PoE switch or a 802.3af PoE injector.

2. Connect the power adapter. (optional)

Configuring the Device

To set up and manage the AP, you can use one of the following methods:

1. Connect the access point and your computer to the same switch or router.

Manage the access point from the computer.

(Figure 4)

2. Connect the access point to a Wireless Controller. Connect your computer to

the same network as that of the Wireless Controller. Manage the access

point from the computer via the Wireless Controller. (Figure 5)

Software Installation

To login to the LevelOne AP, please perform the following steps:

1. Check Your Network Settings to login web UI.

Please make sure your PC can get IP address automatically, so the router can

communicate with your PC during configuration.

Select “Control Panel” > “Network Connections”.

Right click the “Local Area Connection” and choose “Properties”.

Select the TCP/IP protocol for your network card.

Click on the Properties button. You should then see the following screen and

make sure you have selected “Use the following IP address”. The IP address

should be 192.168.188. X X means any number but 253. (Figure 6)

2. Launch a Web browser (Microsoft Internet Explorer 8 for example), enter the

AP’s default LAN IP address 192.168.188.253 in the address bar, and then

press Enter, as shown in the following picture. (Figure 7)

3. Then enter the default user name of admin and password of admin in the

User Name and Password fields, click “OK” to access the AP’s Web GUI.

(Figure 8)

-5-

Deutsch

Hardwareinstallation

Gerät einschalten

Zum Einschalten des AP können Sie eine der folgenden Methoden verwenden:

1. Verbinden Sie ein Ende Ihres Ethernet-Kabels mit dem LAN-Anschluss des

AP und das andere Ende mit dem Anschluss an einem PoE-Switch

oder einem 802.3af-PoE-Injektor.

2. Schließen Sie das Netzteil an.(Optional)

Gerät konfigurieren

Zum Einrichten und Verwalten des AP können Sie eine der folgenden Methoden

verwenden:

1. Verbinden Sie den Zugangspunkt und Ihren Computer mit demselben Switch

oder Router. Verwalten Sie den Zugangspunkt vom Computer aus. (Figure 4)

2. Verbinden Sie den Zugangspunkt mit einem Wireless Controller. Verbinden

Sie Ihren Computer mit demselben Netzwerk, mit dem auch der Wireless

Controller verbunden ist. Verwalten Sie den Zugangspunkt via Wireless

Controller vom Computer aus. (Figure 5)

Softwareinstallation

Bitte gehen Sie zur Anmeldung am LeveiOne-Zugangspunkt wie folgt vor:

1. Ihre Netzwerkeinstellungen zur Anmeldung an der Webschnittstelle prüfen.

Bitte stellen Sie sicher, dass Ihr PC automatisch eine IP-Adresse beziehen kann,

damit der Router in der Lage ist, während der Konfiguration mit Ihrem PC zu

kommunizieren.

Wählen Sie „Systemsteuerung“ > „Netzwerkverbindungen“.

Rechtsklicken Sie auf „LAN-Verbindung“ und wählen Sie „Eigenschaften“.

Wählen Sie das TCP/IP-Protokoll für Ihre Netzwerkkarte.

Klicken Sie auf die Eigenschaften-Schaltfläche. Anschließend sollten Sie den

folgenden Bildschirm sehen; stellen Sie sicher, dass „Folgende IP-Adresse

verwenden“ ausgewählt ist. Die IP-Adresse sollte 192.168.188.X lauten,

wobei X ein beliebiger Wert außer 253 ist. (Situation aus Abbildung 6)

2. Starten Sie einen Webbrowser (bspw. Microsoft Internet Explorer 8), geben

Sie wie in der nachstehenden Abbildung gezeigt die standardmäßige

LAN-IP-Adresse 192.168.188.253 des Zugangspunkts in die Adressleiste

ein und drücken Sie Enter. (Figure 7)

3. Geben Sie dann den Standardbenutzernamen admin und das Kennwort

admin in die Felder Benutzername und Kennwort ein und klicken Sie zum

Zugreifen auf die Webschnittstelle des Zugangspunkts auf „OK“. (Figure 8)

-6-

Français

Installation de l'équipement

Mettre l'appareil sous tension.

Pour alimenter le AP, vous pouvez utiliser l'une des méthodes suivantes :

1. Brancher une extrémité de votre câble Ethernet dans le port LAN du AP, et

l'autre extrémité dans un port du commutateur PoE ou un injecteur PoE

802.3af.

2. Connecter l'adaptateur secteur. (En option)

Configurer l'appareil

Pour installer et gérer le AP, vous pouvez utiliser l'une des méthodes suivantes :

1. Connecter le point d'accès et votre ordinateur au même commutateur ou

routeur. Gérer le point d'accès depuis l'ordinateur. (Figure 4)

2. Connecter le point d'accès à un Wireless Controller. Connecter votre

ordinateur au même réseau que le Wireless Controller. Gérer le point d'accès

depuis l'ordinateur via le Wireless Controller.(Figure 5)

Installation du logiciel

Pour se connecter au PA LevelOne, veuillez effectuer les étapes suivantes :

1. Vérifiez vos paramètres réseau pour vous connecter à l'IU Web.

Assurez-vous que votre PC peut obtenir l'adresse IP automatiquement, afin que

le routeur puisse communiquer avec votre PC pendant la configuration.

Sélectionnez “Panneau de configuration” > “Connexions réseau”.

Faites un clic droit sur “Connexion au réseau local” et choisissez “Propriétés”.

Sélectionnez le protocole TCP/IP pour votre carte réseau.

Cliquez sur le bouton Propriétés. Vous devriez alors voir l'écran suivant et

vous assurer d'avoir sélectionné « Utiliser l'adresse IP suivante ». L'adresse

IP doit être 192.168.188. X X signifie n'importe quel nombre sauf 253.

(Dans la situation de la Figure 6)

2. Lancez un navigateur Web (Microsoft Internet Explorer 8 par exemple),

entrez l'adresse IP LAN par défaut du PA(192.168.188.253) dans la barre

d'adresse, puis appuyez sur Entrée, comme montré sur l'image suivante.

(Figure 7)

3. Saisissez alors le nom d'utilisateur et le mot de passe par défaut de

l'administrateur dans les champs Nom d'utilisateur et Mot de passe, cliquez

sur “OK” pour accéder à l'IUG Web du PA. (Figure 8)

-7-

Español

Instalación del hardware

Encienda el dispositivo.

Para encender su AP, puede utilizar uno de los métodos siguientes:

1. Enchufe un extremo del cable Ethernet al puerto LAN de su AP y el otro

extremo al puerto de un conmutador PoE o de un inyector PoE 802.3af.

2. Conecte el adaptador de alimentación. (opcional)

Configuración del dispositivo

Para encender el AP, puede utilizar uno de los métodos siguientes:

1. Conecte el punto de acceso y su PC al mismo conmutador o enrutador.

Administre el punto de acceso desde el equipo. (Figure 4)

2. Conecte el punto de acceso a su Wireless Controller. Conecte el equipo a la

misma red en la que se encuentra su Wireless Controller. Administre el punto

de acceso desde el equipo a través de su Wireless Controller. (Figure 5)

Instalación del software

Para iniciar sesión en un PA LevelOne, realice los pasos siguientes:

1. Comprobar la configuración de red para iniciar sesión en la interfaz de

usuario Web.

Asegúrese de que su PC puede obtener la dirección IP automáticamente de

forma que el enrutador pueda comunicarse con su PC durante la configuración.

Seleccione “Panel de control” > “Conexiones de red”.

Haga clic con el botón derecho en “Conexión de área local” y seleccione

“Propiedades”.

Seleccione el protocolo TCP/IP para la tarjeta de red.

Haga clic en el botón Propiedades. A continuación, verá la siguiente pantalla

y deberá asegurarse de que ha seleccionado “Usar la siguiente dirección IP”.

La dirección IP debe ser 192.168.188. X, "X" significa cualquier número

excepto 253. (Figura 6: Situación)

2. Inicié el explorador web (Microsoft Internet Explorer 8 por ejemplo), escriba

la dirección IP LAN predeterminada del PA 192.168.188.253en la barra de

direcciones y, a continuación, presione Entrar, tal y como se muestra en la

figura siguiente. (Figure 7)

3. Escriba el nombre de usuario de administración y la contraseña de

administración predeterminados en los campos Nombre de usuario y

Contraseña, haga clic en “Aceptar” para acceder a la interfaz gráfica del

usuario web del PA. (Figure 8)

-8-

Português

Instalação de hardware

Ligar o dispositivo.

Pode usar um dos seguintes métodos para ligar o AP:

1. Ligue uma extremidade do seu cabo Ethernet à porta LAN do AP e a outra

extremidade a uma porta num comutador PoE o injetor PoE 802.3af.

2. Conecte o adaptador de alimentação. (opcional)

Configurar o dispositivo

Pode usar um dos seguintes métodos para configurar e gerir o AP:

1. Ligue o ponto de acesso e o seu computador ao mesmo comutador ou router.

Faça a gestão do ponto de acesso a partir do computador. (Figure 4)

2. Ligue o ponto de acesso a um Wireless Controller. Ligue o seu computador à

mesma rede do Wireless Controller. Faça a gestão do ponto de acesso a

partir do computador através do Wireless Controller. (Figure 5)

Instalação do software

Para iniciar sessão no utilitário do PA, execute os seguintes passos:

1. Verifique as suas definições de rede para iniciar sessão na interface Web.

Certifique-se de que o seu PC é capaz de obter o endereço IP automaticamente,

para que o router consiga comunicar com o seu PC durante a configuração.

Selecione "Painel de Controlo" > "Ligações de Rede".

Clique com o botão direito do rato em "Ligação de Área Local" e escolha

"Propriedades".

Selecione o protocolo TCP/IP para a sua placa de rede.

Clique no botão de Propriedades. Deverá ver o seguinte ecrã e deverá

selecionar a opção “Utilizar o seguinte endereço IP”. O endereço IP deve ser

192.168.188. X X, que significa qualquer número, exceto 253. (Na situação

da Figura 6)

2. Abra um Web browser (Microsoft Internet Explorer 8, por exemplo), introduza

o endereço IP de LAN predefinido do PA 192.168.188.253 na barra de

endereços e depois prima Enter, tal como ilustrado na figura abaixo.

(Figure 7)

3. Em seguida, introduza o nome de utilizador admin e palavra-passe admin

predefinidos nos campos Nome de utilizador e Palavra-passe, e clique em

"OK" para aceder à interface Web do PA. (Figure 8)

-9-

Italiano

Installazione dell'hardware

Accendere il dispositivo.

Per accendere AP, utilizzare uno dei seguenti metodi:

1. Inserire un'estremità del cavo Ethernet nella porta LAN di AP, e l'altra

estremità in una porta dello switch PoE o dell'iniettore PoE 802.3af.

2. Collegare l'adattatore di alimentazione dotazione. (opzionale)

Configurazione del dispositivo

Per configurare e gestire AP, utilizzare uno dei seguenti metodi:

1. Connettere l'access point e il computer allo stesso switch o router. Gestire

l'access point dal computer. (Figure 4)

2. Connettere l'access point a Wireless Controller. Connettere il computer alla

stessa rete di Wireless Controller. Gestire l'access point dal computer tramite

Wireless Controller. (Figure 5)

Installazione del software

Per accedere ad LevelOne AP, eseguire le seguenti procedure:

1. Verifica delle impostazioni di rete per l'accesso all'interfaccia utente web

Assicurarsi che il PC possa ottenere automaticamente l'indirizzo IP, in modo che

il router sia in grado di comunicare con il PC durante la configurazione.

Selezionare “Pannello di controllo” > “Connessioni di rete”.

Fare clic con il tasto destro su “Connessione alla rete locale (LAN)” e

selezionare “Proprietà”.

Selezionare il protocollo TCP/IP per la scheda di rete.

Fare clic sul tasto Proprietà. È possibile visualizzare la seguente schermata e

assicurarsi di aver selezionato “Utilizza il seguente indirizzo IP”. L'indirizzo IP

deve essere 192.168.188. X. X indica qualsiasi numero, tranne 253. (Nella

Figura 6)

2. Avviare il browser (ad esempio, Microsoft Internet Explorer 8), immettere

l'indirizzo IP LAN predefinito dell'AP 192.168.188.253 nella barra degli

indirizzi, quindi premere Invio, come mostrato nella seguente figura. (Figure

3. Immettere il nome utente predefinito e la password dell'amministratore nei

campi Nome utente e Password, quindi fare clic su “OK” per accedere

all'interfaccia utente web dell'AP. (Figure 8)

Otros manuales para WAB-6010

Tabla de contenidos

Otros manuales de Punto de acceso inalámbrico de LevelOne

LevelOne

LevelOne WAP-3101 Manual de usuario

LevelOne

LevelOne WAP-0003 Manual de usuario

LevelOne

LevelOne WAP-6103 Manual de usuario

LevelOne

LevelOne WAB-6010 Manual de usuario

LevelOne

LevelOne WAP-3000 Manual de usuario

LevelOne

LevelOne WAP-0006 Manual de usuario

LevelOne

LevelOne WAP-6111 Manual de usuario

LevelOne

LevelOne MobilSpot WBR-3800 Manual de usuario

LevelOne

LevelOne WAP-6150 Manual de usuario

LevelOne

LevelOne WAB-7400 Manual de usuario

LevelOne

LevelOne WAP-6150 Manual de usuario

LevelOne

LevelOne WAP-6221 Manual de usuario

LevelOne

LevelOne WAP-8121 Manual de usuario

LevelOne

LevelOne WAB-5010 Manual de usuario

LevelOne

LevelOne 108Mbps PoE Manual de usuario

LevelOne

LevelOne WAP-8111 Manual de usuario

LevelOne

LevelOne WAB-7400 Manual de usuario

LevelOne

LevelOne WAP-6012 Manual de usuario

LevelOne

LevelOne WAB-3000 Guía de configuración

LevelOne

LevelOne WAP-0005 Manual de usuario

LevelOne

LevelOne WAB-6120 Manual de usuario

LevelOne

LevelOne EAP-200 Manual de usuario

LevelOne

LevelOne WAB-1000 Manual de usuario

LevelOne

LevelOne WAP-6002 Manual de usuario

Manuales populares de Punto de acceso inalámbrico de otras marcas

D-Link

D-Link DWL-2100AP - AirPlus Xtreme G Manual de usuario

Ubiquiti

Ubiquiti NanoStation NSM2 Manual de usuario

Cisco

Cisco Aironet 1550 Series Manual de usuario

Aruba

Aruba IAP-335 Manual de usuario

Advantek Networks

Advantek Networks AWN-AP-54MR Manual de usuario

IP-COM

IP-COM AP355 Manual de usuario

Buffalo

Buffalo AirStation WLA-L11G Manual de usuario

EnGenius

EnGenius EnStationACv2 Manual de usuario

D-Link

D-Link DAP-3662 Manual de usuario

xG Technology

xG Technology xMax CN1300 Manual de usuario

Widelink

Widelink ezWave WAP-1100 Series Manual de usuario

Edimax

Edimax CAP1200 Manual de usuario

Ubiquiti

Ubiquiti LBE-5AC-Gen2 Manual de usuario

Aruba

Aruba AP-203R Manual de usuario

LuXout Shades

LuXout Shades LUXSHADE MOTION Manual de usuario

CreatComm

CreatComm TB5F Manual de usuario

SineDigital

SineDigital MW-1500AP(H) Manual de usuario

TP-Link

TP-Link AP9650 V1 Manual de usuario
