Quick Installation Guide

( WAP-6017 / WAP-6117 )

V1.2

Digital Data Communications GmbH, Germany.

http://www.level1.com

Content

LED Light State description----------------------------------2

Interface Description-------------------------------------------4

English-------------------------------------------------------------5

Deutsch------------------------------------------------------------6

Français------------------------------------------------------------7

Español-------------------------------------------------------------8

Português----------------------------------------------------------9

Italiano-------------------------------------------------------------10

Figure 1------------------------------------------------------------11

Figure 2------------------------------------------------------------11

Figure 3------------------------------------------------------------12

Figure 4------------------------------------------------------------12

Package Contents

- RJ45 Network Cable

- Rubber Feet

- Quick Installation Guide

- EU Declaration of Conformity

- Resource CD (User Manual, QIG)

- Power Adapter (For WAP-6017)

NOTE: WAP-6117 Power Adapter unit is to be ordered separately

-2-

1. LED Light State description

Front Panel :

l As connections are made, check the port status LEDs

LEDs

LED Light State

Description

Power Light State

On Green

The Device is powered

Off

The Device is not powered

USB Light State

On Green

The Device is powered /

USB is connected

On/Fast Blinking

Green

Reset to Defaults.

Off

The USB is not connected

Wireless Light State

On/Blinking Green

On / Wireless SSID

Broadcast

Off

Off / Wireless SSID

Broadcast

-3-

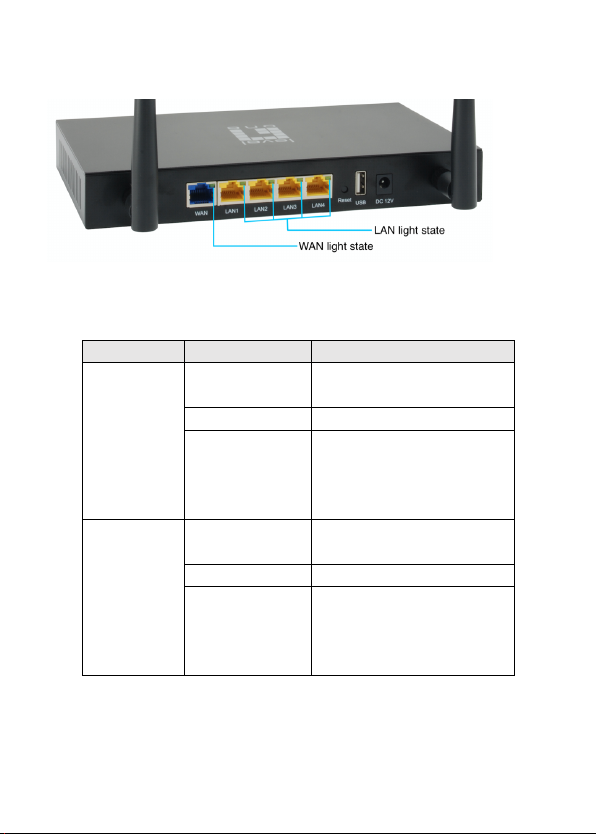

Rear View :

l As connections are made, check the port status LEDs

LED

Status

Description

LAN

(10/100Mbps

RJ45 Ports)

On/Blinking Green

The port is transmitting/receiving

packets

On Green

On LAN is connected

Off

The port has not active network

cable connected, or it is not

established a link to connected

device.

WAN

(10/100Mbps

RJ45 Ports)

On/Blinking Green

The port is transmitting/receiving

packets

On Green

On WAN is connected

Off

The port has not active network

cable connected, or it is not

established a link to connected

device.

-4-

2. Interface Description

Port

Description

WAN

The WAN/POE port is used to connect to network devices, such

as a POE switch OR POE adapter.

LAN

The LAN port is used to connect to network devices, such as a

switch or PC

Reset

With the AP powered on, press the Reset button for 10 seconds

until the USB LED blink with green light and System LED on

without blink. The AP will restart itself and reset the device to

factory default settings.

USB

To connect with USB storage device

Power

12V/1.5A DC input Power Adapter .

(WAP-6117 Power Adapter unit is to be ordered separately)

-5-

English

Default Settings

IP Address

192.168.188.253

Password

admin

Hardware Installation

Power on the Device.

To power on the A P, you can use one of t he following methods:

1. Plug one end of your Ethernet cable into the WAN port of the AP, and the other end

into a port on a PoE switch or a 802.3af PoE injector. (For WAP-6117)

2. Connect the power adapter. (For WAP-6017)

Configuring the Device

To set up and manage the AP, you can use one of the following methods:

l Connect the access point and your computer to the same switch or router.Manage the

access point from the computer. (Figure 1)

Software Installation

To login to t he LevelOne AP, please perform the following steps:

1. Check Your Network Settings to login web UI.

Please make sure your PC can get IP address automatically, so the router can

communicate with your PC during configuration.

l Select “Control Panel” > “Network Connections”.

l Right click the “Local Area Connection” and choose “Properties”.

l Select the TCP/IP protocol for your network card.

l Change the IP Address of PC: To configure the IP Address, click the network icon to

open the Ethernet dialog to configure the IP Address. Select “Properties”, choose

“Internet Protocol (TCP/IP)” and select “Properties”. Input the IP Address

“192.168.188.2 ~ 192.168.188.250” and continue. (Figure 2)

2. Launch a Web browser (Microsoft Internet Explorer 8 for example), enter the AP’s

default LAN IP address 192.168.188.253 in the address bar, and then press Enter, as

shown in the following picture. (Figure 3)

Then enter the default user name of admin and password of admin in the User Name

and Password fields, click “OK” to access the AP’s Web GUI. (Figure 4)

-6-

Deutsch

Standardeinstellungen

Standard-IP-Adresse

192.168.188.253

Kennwort

admin

Hardwareinstallation

Gerät einschalten

Zum Einschalten des AP können Sie eine der folgenden Methoden verwenden:

1. Verbinden Sie ein Ende Ihres Ethernet-Kabels mit dem WAN-Anschluss des AP und

das andere Ende mit dem Anschluss an einem PoE-Switch oder einem 802.3af

-PoE-Injektor. (Für WAP-6117)

2. Schließen Sie das Netzteil an. (Für WAP-6017)

Gerät konfigurieren

Zum Einrichten und Verwalten des AP können Sie eine der folgenden Methoden

verwenden:

l Verbinden Sie den Zugangspunkt und Ihren Computer mit demselben Switch oder

Router. Verwalten Sie den Zugangspunkt vom Computer aus. (Figure 1)

Softwareinstallation

Bitte gehen Sie zur Anmeldung am LevelOne-Zugangspunkt wie folgt vor:

1. Ihre Netzwerkeinstellungen zur Anmeldung an der Webschnittstelle prüfen.

Bitte stellen Sie sicher, dass Ihr PC automatisch eine IP-Adresse beziehen kann, damit

der Router in der Lage ist, während der Konfiguration mit Ihrem PC zu kommunizieren.

l Wählen Sie „Systemsteuerung“ > „Netzwerkverbindungen“.

l Rechtsklicken Sie auf „LAN-Verbindung“ und wählen Sie „Eigenschaften“.

l Wählen Sie das TCP/IP-Protokoll für Ihre Netzwerkkarte.

l IP-Adresse des PCs ändern: Zur Konfiguration der IP-Adresse klicken Sie auf das

Netzwerksymbol oder öffnen die Netzwerkeinstellungen in der Systemsteuerung.

Klicken Sie auf „Properties“ (Eigenschaften) wählen Sie „Internet Protocol

(TCP/IP)“ (Internetprotokoll (TCP/IP)), klicken Sie anschließend auf

„Properties“ (Eigenschaften). Geben Sie die IP-Adresse „192.168.188.2 ~

192.168.188.250 “ ein, schließen Sie das Fenster anschließend wieder

(Figure 2)

2. Starten Sie einen Webbrowser (bspw. Microsoft Internet Explorer 8), geben Sie wie in

der nachstehenden Abbildung gezeigt die standardmäßige LAN-IP-Adresse

192.168.188.253 des Zugangspunkts in die Adressleiste ein und drücken Sie Enter.

(Figure 3)

3. Geben Sie dann den Standardbenutzernamen admin und das Kennwort admin in die

Felder Benutzername und Kennwort ein und klicken Sie zum Zugreifen auf die

Webschnittstelle des Zugangspunkts auf „OK“. (Figure 4)

-7-

Français

Réglages par défaut

Adresse IPpardéfaut

192.168.188.253

Mot de passe

admin

Installation de l'équipement

Mettre l'appareil sous tension.

Pour alimenter le AP, vous pouvez utiliser l'une des méthodes suivantes :

1. Brancher une extrémité de votre câble Ethernet dans le port WAN du AP, et l'autre

extrémité dans un port du commutateur PoE ou un injecteur PoE 802.3af.

(Pour WAP-6117)

2. Connecter l'adaptateur secteur. (Pour WAP-6017)

Configurer l'appareil

Pour installer et gérer le AP, vous pouvez utiliser l'une des méthodes suivantes :

l Connecter le point d'accès et votre ordinateur au même commutateur ou routeur.

Gérer le point d'accès depuis l'ordinateur. (Figure 1)

Installation du logiciel

Pour se connecter au PA LevelOne, veuillez effectuer les étapes suivantes :

1. Vérifiez vos paramètres réseau pour vous connecter à l'IU Web.

Assurez-vous que votre PC peut obtenir l'adresse IP automatiquement, afin que le

routeur puisse communiquer avec votre PC pendant la configuration.

l Sélectionnez “Panneau de configuration” > “Connexions réseau”.

l Faites un clic droit sur “Connexion au réseau local” et choisissez “Propriétés”.

l Sélectionnez le protocole TCP/IP pour votre carte réseau.

l Modification de l'adresse IP du PC : Pour configurer l'adresse IP, cliquez sur l'icône du

réseau Ethernet pour ouvrir la boîte de dialogue Ethernet et configurer l'adresse IP.

Choisissez "Properties" (Propriétés), choisissez "Internet Protocol (TCP/IP)"

(Protocole Internet (TCP / IP)) et choisissez "Properties" (Propriétés). Saisissez

l'adresse IP "192.168.188.2 ~ 192.168.188.250" et continuez.. (Figure 2)

2. Lancez un navigateur Web (Microsoft Internet Explorer 8 par exemple), entrez

l'adresse IP LAN par défaut du PA (192.168.188.253) dans la barre d'adresse, puis

appuyez sur Entrée, comme montré sur l'image suivante. (Figure 3)

3. Saisissez alors le nom d'utilisateur et le mot de passe par défaut de l'administrateur

dans les champs Nom d'utilisateur et Mot de passe, cliquez sur “OK” pour accéder à

l'IUG Web du PA. (Figure 4)

-8-

Español

Configuración predeterminada

IP predeterminada

192.168.188.253

Contraseña

admin

Instalación del hardware

Encienda el dispositivo.

Para encender su AP, puede utilizar uno de los métodos siguientes:

1. Enchufe un extremo del cable Ethernet al puerto WAN de su AP y el otro extremo al

puerto de un conmutador PoE o de un inyector PoE 802.3af. (Para WAP-6117)

2.Conecte el adaptador de alimentación. (Para WAP-6017)

Configuración del dispositivo

Para encender el AP, puede utilizar uno de los métodos siguientes:

l Conecte el punto de acceso y su PC al mismo conmutador o enrutador. Administre el

punto de acceso desde el equipo. (Figure 1)

Instalación del software

Para iniciar sesión en un PA LevelOne, realice los pasos siguientes:

1. Comprobar la configuración de red para iniciar sesión en la interfaz de usuario Web.

Asegúrese de que su PC puede obtener la dirección IP automáticamente de forma que el

enrutador pueda comunicarse con su PC durante la configuración.

l Seleccione “Panel de control” > “Conexiones de red”.

l Haga clic con el botón derecho en “Conexión de área local” y seleccione

“Propiedades”.

l Seleccione el protocolo TCP/IP para la tarjeta de red.

l Cambie la dirección IP de su equipo: Para configurar la dirección IP, haga clic en el

icono de red para abrir el cuadro de diálogo de parámetros Ethernet. Seleccione

“Properties” (Propiedades), después “Internet Protocol (TCP/IP)” (Protocolo de

Internet (TCP/IP)) y, por último, “Properties” (Propiedades) . Introduzca la dirección IP

“192.168.188.2 ~ 192.168.188.250” y continúe.. (Figure 2)

2. Inicié el explorador web (Microsoft Internet Explorer 8 por ejemplo), escriba la

dirección IP LAN predeterminada del PA 192.168.188.253en la barra de direcciones y,

a continuación, presione Entrar, tal y como se muestra en la figura siguiente. (Figure

3. Escriba el nombre de usuario de administración y la contraseña de administración

predeterminados en los campos Nombre de usuario y Contraseña, haga clic en

“Aceptar” para acceder a la interfaz gráfica del usuario web del PA. (Figure 4)

Este manual sirve para los siguientes modelos

Tabla de contenidos

Otros manuales de Punto de acceso inalámbrico de LevelOne

LevelOne

LevelOne WAP-0005 Manual de usuario

LevelOne

LevelOne WAP-6003 Manual de usuario

LevelOne

LevelOne WAP-6121 Manual de usuario

LevelOne

LevelOne PLI-3411 Manual de usuario

LevelOne

LevelOne 108Mbps PoE Manual de usuario

LevelOne

LevelOne WAP-0002 Manual de usuario

LevelOne

LevelOne WAP-6110 Manual de usuario

LevelOne

LevelOne WAB-3003 Manual de usuario

LevelOne

LevelOne WAP-8131 Manual de programación

LevelOne

LevelOne WAP-0005 Manual de usuario

LevelOne

LevelOne WAP-6101 Manual de usuario

LevelOne

LevelOne WAP-8021 Manual de usuario

LevelOne

LevelOne WAP-3000 Instrucciones de funcionamiento

LevelOne

LevelOne WAP-6015 Manual de usuario

LevelOne

LevelOne WAP-6010 Manual de usuario

LevelOne

LevelOne WAP-8121 Manual de usuario

LevelOne

LevelOne WAP-0005 Manual de usuario

LevelOne

LevelOne WBR-2400TX Manual de usuario

LevelOne

LevelOne WAP-3101 Manual de usuario

LevelOne

LevelOne WAP-8221 Manual de usuario

LevelOne

LevelOne WAP-6121 Manual de usuario

LevelOne

LevelOne WAP-6111 Manual de usuario

LevelOne

LevelOne WAB-3002 Manual de usuario

LevelOne

LevelOne WAB-6010 Manual de usuario

Manuales populares de Punto de acceso inalámbrico de otras marcas

D-Link

D-Link DWL-2100AP - AirPlus Xtreme G Manual de usuario

Ubiquiti

Ubiquiti NanoStation NSM2 Manual de usuario

Cisco

Cisco Aironet 1550 Series Manual de usuario

Aruba

Aruba IAP-335 Manual de usuario

Advantek Networks

Advantek Networks AWN-AP-54MR Manual de usuario

IP-COM

IP-COM AP355 Manual de usuario

Buffalo

Buffalo AirStation WLA-L11G Manual de usuario

EnGenius

EnGenius EnStationACv2 Manual de usuario

D-Link

D-Link DAP-3662 Manual de usuario

xG Technology

xG Technology xMax CN1300 Manual de usuario

Widelink

Widelink ezWave WAP-1100 Series Manual de usuario

Edimax

Edimax CAP1200 Manual de usuario

Ubiquiti

Ubiquiti LBE-5AC-Gen2 Manual de usuario

Aruba

Aruba AP-203R Manual de usuario

LuXout Shades

LuXout Shades LUXSHADE MOTION Manual de usuario

CreatComm

CreatComm TB5F Manual de usuario

SineDigital

SineDigital MW-1500AP(H) Manual de usuario

TP-Link

TP-Link AP9650 V1 Manual de usuario
