LEGRAND 882 04 Manual de usuario

Caractéristiques

Alimentation 2 x 1,5 V type AAA (LR03)

Fréquence RF 868,3 Mhz

Portée environ 200 m en champ libre

+ 5°C à + 45°C

Commande de scénarios de table RF

882 04

N0064FR7/03

Branchement Configuration d’usine

A la première mise sous tension

l’appui sur les touches 1, 2, 3, 4, 5

ouOFF ne commande aucun

produit de l’installation “In One by

Legrand”.

Description

N° d'identification

Touches de

commandes

Touches de

commandes

Voyant LEARN

Touche LEARN

Fonctionnement

Ce produit de table peut commander simultanément, à partir de ses touches 1, 2, 3, 4, 5 ouOFF, des ensembles

de produits (acteurs) qui lui sont associés lors de l’apprentissage(1); il est alors leader duscénario(2).

Les produits pilotés par la commande de scénarios sont soit :

- des produits radio.

- des produits PLC à travers l’interface PLC/RF réf. 03606 / 036 29.

La commande de scénarios est toujours le point central de commande (leader) d’un scénario. Il commande indifféremment

des points d’éclairage, d’ouvrants, oude chauffage.

(1) Apprentissage : action d’associer des produits en vue de les commander simultanément à partir d’un point central.

Cette association se réalise en appliquant la procédure d’apprentissage du scénario en page 5.

(2) Scénario : correspond à l’ensemble des produits (acteurs) qui sont associés à une touche de commande.





Appuyer sur

LEARN

Appuyer sur

LEARN

Appuyer sur

LEARN

Appuyer sur la touche de commande

qui doit piloter le scénario



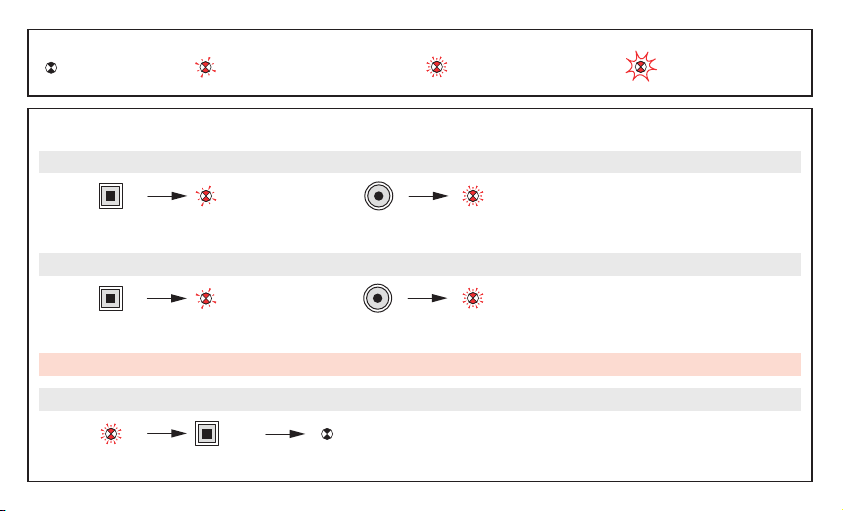

Apprentissage du scénario

Etape 1 : débuter l'apprentissage (sur le LEADER)

Appuyer sur la touche de commande

qui doit être associée au leader

Etape 2 : ajouter un acteur au scénario (sur l'ACTEUR)

Les voyants de tous les produits s'éteignent

Le scénario est enregistré

Etape 3 : enregistrer le scénario (sur le LEADER)

Pour ajouter plusieurs produits au scénario, répéter pour chaque acteur les opérations et 

Légende

Le voyant s'éteint Le voyant clignote

lentement

Le voyant clignote

rapidement

Le voyant flashe









Modification díun scénario

Appuyer sur

LEARN

Appuyer sur la touche de

commande qui pilote le scénario

Les voyants de tous les produits

du scénario clignotent

Appuyer sur la touche

de commande que

l'on souhaite associer

Etape 1 : ouvrir le scénario (sur le LEADER)

Appuyer sur

LEARN ou

Appuyer sur

LEARN

Pour supprimer le produit

du scénario passer à l'étape 3

Etape 2 : modifier l'état d'un acteur du scénario (sur l'ACTEUR)

Appuyer sur

LEARN

Les voyants de tous les produits s'éteignent

Le scénario est enregistré

Etape 3 : enregistrer le scénario (sur le LEADER)





Effacement d’un scénario

Appuyer sur

LEARN

Le scénario est effacé

Appuyer sur

la touche de commande

et maintenir 10 s

Effacer tous les scénarios liés à la touche de commande (sur le LEADER)

Appuyer sur

LEARN

Retour du produit

en configuration usine

Appuyer sur

LEARN

et maintenir 10 s

Effacer tous les scénarios liés à la touche de commande (sur le LEADER)

5 s



DECLARATION DE CONFORMITE

Nous déclarons que les produits satisfont aux dispositions de :

We declare that the products satisfy the provisions of :

La Directive 1999/5/CE du Parlement européen

et du Conseil du 9 mars 1999 "R&TTE"

sous réserve d'une utilisation conforme à sa destination on condition that they are used in the manner

et/ou d'une installation conforme aux normes en vigueur intended and/or in accordance with the current

et/ou aux recommandations du constructeur installation standards and/or with the manufacturer's

recommandantions

Ces dispositions sont assurées pour la directive 1999/5/CEE par la conformité aux normes suivantes :

These provisions are ensured for directive 1999/5/CEE by conformity to the following standards :

EN 300220-3

EN 55022

EN 60669-2-1

Characteristics

Radio tabletop scenario control

882 04

Power supply 2 x 1.5 V type AAA (LR03)

Frequency 868.3 Mhz

Range about 200 m in a free field

+ 5°C to + 45°C

Connection Factory settings

On first powering up,

pressing keys 1, 2, 3, 4, 5 or OFF

does not control anyproduct

in the “In One by Legrand”

installation.
