Kohler K-856-CT Guía de inicio rápido

Roughing-In Guide

Bath Whirlpool

Mproduct numbers are for Mexico (i.e. K-12345M)

Los números de productos seguidos de Mcorresponden a México (Ej.

K-12345M)

Français, page 3

Español, página 4

USA: 1-800-4-KOHLER

Canada: 1-800-964-5590

México: 001-877-680-1310

kohler.com

K-856-CT

Product Information

Applicable product:

Bath whirlpool with relax package K-856-CT

Fixture*:

Bathing well:

Basin area bottom 45″(114.3 cm) x 25″(63.5 cm)

Basin area top 58″(147.3 cm) x 29″(73.3 cm)

Weight 510 lbs (231.3 kg)

To overﬂow:

Water depth 19-1/2″(49.5 cm)

Capacity 105 gal (397.5 L)

* Approximate measurements for comparison only.

Included component:

Cut-out template for undermount installation K-587

Pump

kW V A

240 11

Heater 1.5 240 11

Required Electrical Service

Dedicated circuit required, protected with a Class A

Ground-Fault Circuit-Interrupter (GFCI) or Residual Current

Device (RCD):

Pump/control 220-240 V, 20 A, 50/60 Hz

Locate the outlet behind the whirlpool and within 24″

(61 cm) of the pump.

Notes

NOTE: Pump protrusion beyond rim.

Install this product according to the installation guide.

Floor support under whirlpool must provide for a minimum of 86

lbs/square foot (417.6 kg/square meter) loading.

Hot water supply should be 70% of capacity or greater.

Installations will vary.

Fixture conforms to ASME Standard A112.19.1M. All dimensions

are nominal.

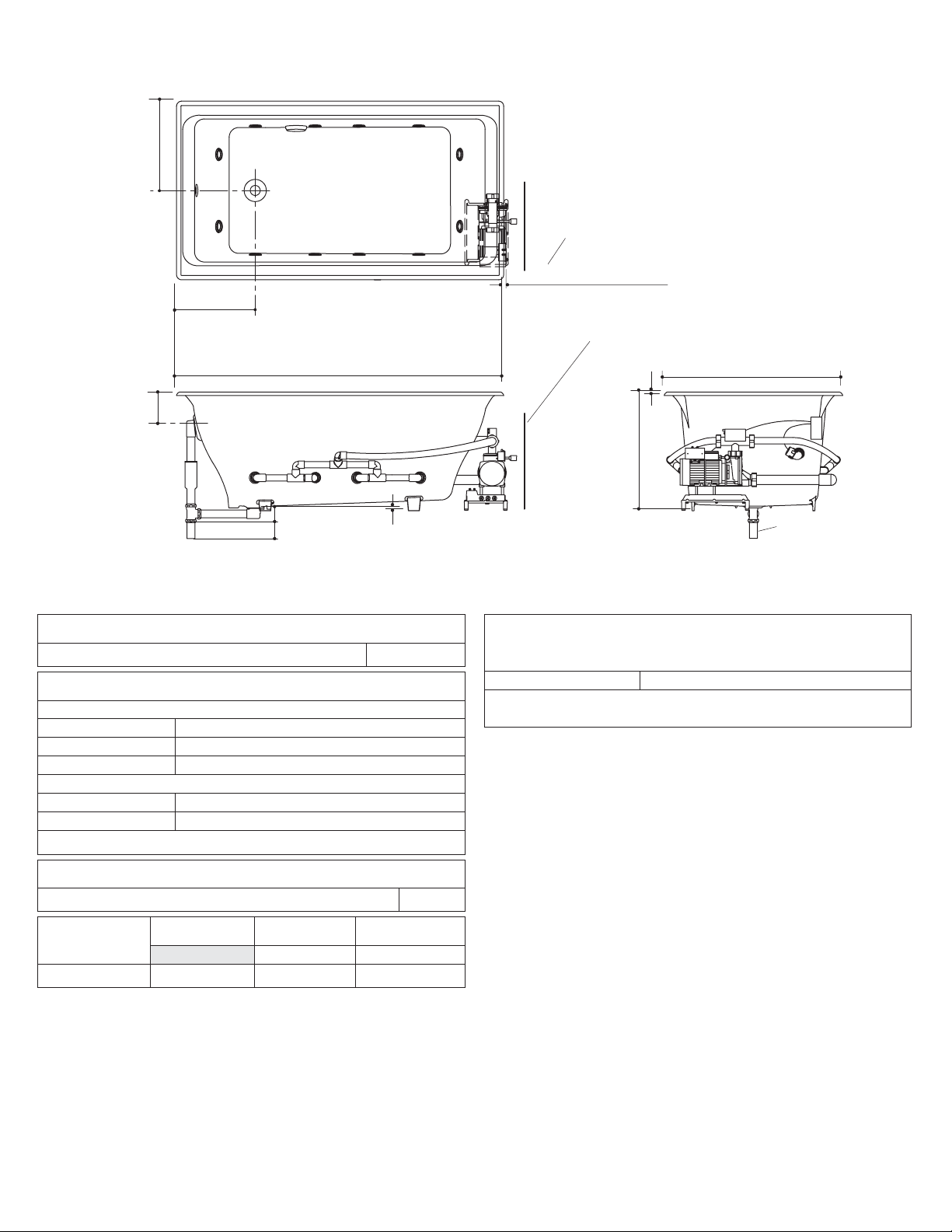

36" (91.4 cm)

15-7/8" (40.3 cm)

2-7/8" (7.3 cm)

3" (7.6 cm)

Pump/Control Access

1-1/2" OD

1/2" (1.3 cm)

1-1/2" (3.8 cm) Max

NOTE: Pump/piping protrudes beyond rim.

66" (167.6 cm) 3/4"

(1.9 cm)

4-3/16"

(10.6 cm)

24"

(61 cm)

18"

(45.7 cm)

No change in measurements with drain

illustrated. (K-7147-AF or K-7147M-AF)

34" (86.4 cm) W x

15" (38.1 cm) H Min

1023265-1-E 2 Kohler Co.

Guide de raccordement

Baignoire à hydromassage

Information sur le produit

Produit applicable:

Baignoire à hydromassage avec système de

relaxation K-856-CT

Appareil sanitaire*:

Bassin de baignoire:

Base du bassin 45″(114,3 cm) x 25″(63,5 cm)

Dessus du bassin 58″(147,3 cm) x 29″(73,3 cm)

Poids 510 lbs (231,3 kg)

Au trop-plein:

Profondeur d’eau 19-1/2″(49,5 cm)

Capacité 105 gal (397,5 L)

* Mesures approximatives pour comparaison uniquement.

Composant inclus:

Gabarit de découpe pour installation par dessous K-587

Pompe

kW V A

240 11

Chauffe-eau 1.5 240 11

Branchement électrique requis

Circuit dédié requis, protégé par un Disjoncteur Différentiel de

Classe A (GFCI) ou un appareil de courant résiduel (RCD):

Pompe/contrôle 220-240 V. 20 A. 50/60 Hz

Localiser la prise derrière la baignoire à hydromassage et dans

les 24″

(61 cm) de la pompe.

Remarques

REMARQUE : Pompe dépassant au delà du rebord.

Installer ce produit selon le guide d’installation.

Le support du sol sous la baignoire à hydromassage doit pouvoir

soutenir une charge minimale de 86 lbs/pied carré (417,6 kg/mètre

carré).

L’alimentation d’eau chaude doit être d’une capacité de 70% ou

plus. Les installations varieront.

L’appareil sanitaire est conforme à la norme Standard ASME

A112.19.1M. Toutes les dimensions sont nominales.

36" (91,4 cm)

15-7/8" (40,3 cm)

2-7/8" (7,3 cm)

3" (7,6 cm)

3/4" (2 cm)

Accès à la pompe/à la commande

Ø Ext. 1-1/2"

1/2" (1,3 cm)

1-1/2" (3,8 cm) Max

66" (167,6 cm)

K-856-CT

Aucune modification des mesures n'est

nécessaire avec la vidange représentée.

(K-7147-AF or K-7147M-AF)

34" (86,4 cm) L x

15" (38,1 cm) H Min

Découpe de la retombée

65-1/2" (166,4 cm) x 35-1/2" (90,2 cm)

18"

(45,7 cm)

4-3/16"

(10,6 cm)

Remarque: La pompe/le tuyau

dépassent du bord.

24"

(61 cm)

Kohler Co. 3 1023265-1-E

Diagrama de instalación

Bañera de hidromasaje

Información sobre el producto

Producto correspondiente:

Bañera de hidromasaje con sistema de relajación K-856-CT

Producto*:

Área de la bañera:

Área del fondo 45″(114,3 cm) x 25″(63,5 cm)

Área de arriba 58″(147,3 cm) x 29″(73,3 cm)

Peso 510 lbs (231,3 kg)

Al rebosadero:

Profundidad del

agua 19-1/2″(49,5 cm)

Capacidad 105 gal (397,5 L)

* Dimensiones aproximadas sólo para ﬁnes de comparación.

Componente incluido:

Plantilla de corte para instalación bajo cubierta K-587

Bomba

kW V A

240 11

Calentador 1,5 240 11

Requisitos eléctricos

Requiere un circuito dedicado, protegido con un interruptor de

circuito con pérdida a tierra (GFCI) de Clase A o dispositivo

de corriente residual (RCD):

Bomba/control 220-240 V, 20 A, 50/60 Hz

Coloque el tomacorriente detrás de la bañera de hidromasaje y

a menos de 24″(61 cm) de la bomba.

Notas

NOTA: La bomba sobresale del borde.

Instale este producto conforme a la guía de instalación.

El soporte del piso debajo de la bañera de hidromasaje debe poder

sostener una carga mínima de 86 libras/pie cuadrado (417,6

kg/metro cuadrado).

El suministro de agua caliente debe llegar al 70% de la capacidad o

más. Varía según la instalación.

El producto cumple con la norma A112.19.1M de ASME. Todas las

dimensiones son nominales.

36" (91,4 cm)

15-7/8" (40,3 cm)

2-7/8" (7,3 cm)

3" (7,6 cm)

Acceso a la bomba/control

1-1/2" D.E.

1/2" (1,3 cm)

1-1/2" (3,8 cm) Máx.

66" (167,6 cm)

NOTA: La bomba/tubos

sobresalen del borde.

3/4"

(1,9 cm)

4-3/16"

(10,6 cm)

18"

(45,7 cm)

24"

(61 cm)

No es necesario cambiar las medidas con el

desagüe ilustrado. (K-7147-AF o K-7147M-AF)

34" (86,4 cm) de ancho x

15" (38,1 cm) de alto mín

Kohler Co. 4 1023265-1-E
