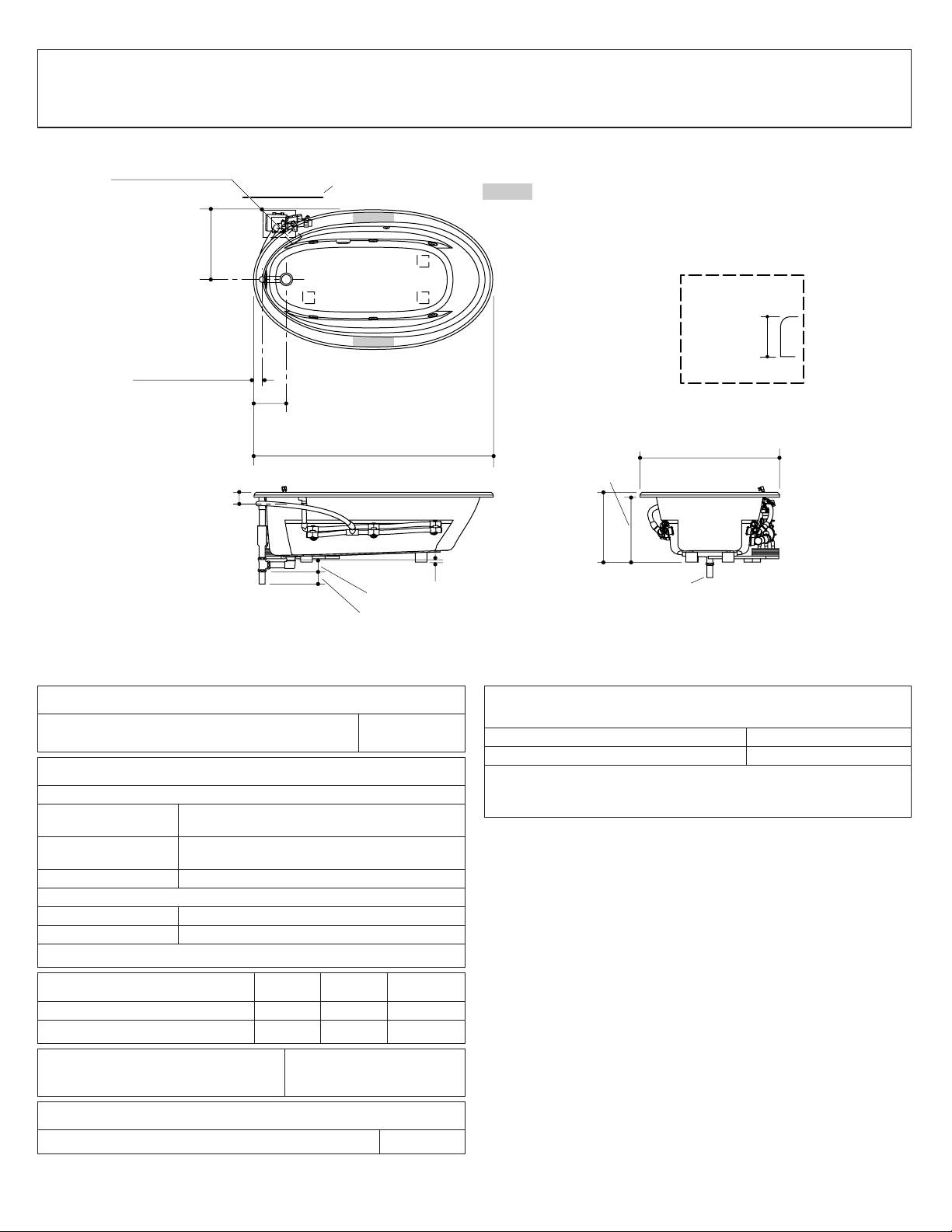

Kohler K-1164-HB Guía de inicio rápido

Roughing-In Guide

Bath Whirlpool

Mproduct numbers are for Mexico (i.e. K-12345M)

Los números de productos seguidos de Mcorresponden a México (Ej.

K-12345M)

Français, page 3

Español, página 4

USA/Canada: 1-800-4KOHLER

México: 001-877-680-1310

kohler.com

K-1164-HB

Product Information

Applicable product:

Drop-in rim style, custom pump and heater K-1164-HB

Fixture*:

Bathing well:

Basin area, bottom 55-1/4″(140.3 cm) x 23-1/2″(59.7 cm)

Basin area, top 64-1/2″(163.8 cm) x 32″(81.3 cm)

Weight 112 lbs (50.9 kg)

To overﬂow:

Water depth 15” (38.1 cm)

Capacity 75 gal (284.1 L)

* Approximate measurements for comparison only.

VHzA

Pump: 1-speed 120 60 7.5

Heater: 1.5 kW 120 60 12.5

Minimum access panel

pump/control (required): 20″(50.8 cm) W x

15″(38.1 cm) H

Included components:

Cut-out template 1042557-7

Required Electrical Service (2 required)

Two dedicated circuits required, each protected with Class A

Ground-Fault Circuit-Interrupter (GFCI):

Pump/control 120 V, 15 A, 60 Hz

Heater 120 V, 15 A, 60 Hz

Locate the outlets behind the whirlpool and within 24″(61 cm)

of the pump and heater.

Notes

Install this product according to the installation guide.

Floor support under whirlpool must provide for a minimum of

36 lbs/square foot (177 kg/square meter) loading.

Pump must be relocated to custom position at the time of

installation. Provide adequate clearance.

This ﬁxture conforms to ANSI Standard Z124.1.2. All dimensions

are nominal.

Drop-In Rim Detail

1-1/2" OD

10-13/16" (27.5 cm)

72" (182.9 cm)

3" (7.6 cm)

2-7/8" (7.3 cm)

3/8" (1 cm)

42" (106.7 cm)

8" (20.3 cm) Max

Recommended faucet area

Pump/Control Access

21" (53.3 cm)

3-1/8" (7.9 cm)

3-1/2" (8.9 cm)

21" (53.3 cm)

19-1/2"

(49.5 cm)

1-1/2"

(3.8 cm)

No change in measurements if connected with

drain illustrated. (K-11677 or K-11677M)

1042020-1-C 2 Kohler Co.

Guide de raccordement

Baignoire à hydromassage

Information sur le produit

Produit applicable:

Style de rebord pour installation encastrée,

pompe sur mesure et chauffe-eau K-1164-HB

Appareil sanitaire*:

Bassin de baignoire:

Espace du bassin,

base 55-1/4″(140,3 cm) x 23-1/2″(59,7 cm)

Espace du bassin,

dessus 64-1/2″(163,8 cm) x 32″(81,3 cm)

Poids 112 lbs (50,9 kg)

Au trop-plein:

Profondeur d’eau 15” (38,1 cm)

Capacité 75 gal (284,1 L)

* Mesures approximatives pour comparaison uniquement.

VHzA

Pompe: 1-vitesse 120 60 7,5

Chauffe-eau : 1,5 kW 120 60 12,5

Panneau d’accès minimal à la

pompe/commande (obligatoire) : 20″(50,8 cm) L x

15″(38,1 cm) H

Composants inclus:

Gabarit de découpe 1042557-7

Service électrique requis (2 requis)

Deux circuits électriques dédiés, chacun protégé par un

Disjoncteur Différentiel de Classe A (GFCI):

Pompe/commande 120 V, 15 A, 60 Hz

Chauffe-eau 120 V, 15 A, 60 Hz

Localiser les prises derrière la baignoire à hydromassage et

dans une distance de 24″(61 cm) de la pompe et du

chauffe-eau.

Remarques

Installer ce produit selon le guide d’installation.

Le support du sol sous la baignoire à hydromassage doit pouvoir

fournir une charge minimale de 36 lbs/pied carré (177 kg/mètre

carré).

La pompe doit être relocalisée à l’emplacement personnalisé au

moment de l’installation. Prévoir un dégagement adéquat.

Ce meuble est conforme au standard ANSI Z124.1.2. Toutes les

dimensions sont nominales.

Détail de l'encastrement

Ø Ext. 1-1/2"

10-13/16" (27,5 cm)

72" (182,9 cm)

3" (7,6 cm)

2-7/8" (7,3 cm)

3/8" (1 cm)

42" (106,7 cm)

Emplacement recommand du robinet

Aucun changement des mesures n'est nécessaire si

connecté au drain illustré. (K-11677 ou K-11677M)

Accès à la pompe/contrôle

8" (20,3 cm) Max

21" (53,3 cm)

3-1/8" (7,9 cm)

3-1/2" (8,9 cm)

21" (53,3 cm)

19-1/2"

(49,5 cm)

1-1/2"

(3,8 cm)

Kohler Co. 3 1042020-1-C

Diagrama de instalación

Bañera de hidromasaje

Información sobre el producto

Producto correspondiente:

Estilo con borde de sobreponer, bomba a la

medida y calentador K-1164-HB

Producto*:

Área de la bañera:

Área del fondo 55-1/4″(140,3 cm) x 23-1/2″(59,7 cm)

Área superior 64-1/2″(163,8 cm) x 32″(81,3 cm)

Peso 112 lbs (50,9 kg)

Al rebosadero:

Profundidad del

agua 15” (38,1 cm)

Capacidad 75 gal (284,1 L)

* Dimensiones aproximadas sólo para ﬁnes de comparación.

VHzA

Bomba: 1-velocidad 120 60 7,5

Calentador: 1,5 kW 120 60 12,5

Panel de acceso mínimo para la

bomba/control (se requiere): 20″(50,8 cm) de ancho x

15″(38,1 cm) de alto

Componentes incluidos:

Plantilla de corte 1042557-7

Requisitos eléctricos (requiere 2

circuitos)

Requiere dos circuitos dedicados, protegidos con interruptores

de circuito con pérdida a tierra (GFCI) de Clase A:

Bomba/control 120 V, 15 A, 60 Hz

Calentador 120 V, 15 A, 60 Hz

Coloque los tomacorrientes detrás de la bañera de hidromasaje

y a menos de 24″(61 cm) de la bomba y del calentador.

Notas

Instale este producto conforme a la guía de instalación.

El soporte del piso debajo de la bañera de hidromasaje debe poder

soportar una carga mínima de 36 libras/pie cuadrado (177

kg/metro cuadrado).

Durante la instalación, es necesario cambiar el lugar de instalación

de la bomba a la posición a la medida. Deje el espacio libre

adecuado.

Este producto cumple con la norma Z124.1.2 de ANSI. Todas las

dimensiones son nominales.

Detalle del borde

de sobreponer

1-1/2" D.E.

10-13/16" (27,5 cm)

72" (182,9 cm)

3" (7,6 cm)

2-7/8" (7,3 cm)

3/8" (1 cm)

42" (106,7 cm)

Área recomendada para la grifería

Acceso a la bomba/control

No es necesario cambiar las medidas si se conecta

con el desagüe ilustrado. (K-11677 o K-11677M)

1-1/2"

(3,8 cm)

19-1/2"

(49,5 cm)

21" (53,3 cm)

3-1/2" (8,9 cm)

3-1/8" (7,9 cm)

21" (53,3 cm)

8" (20,3 cm) Máx

Kohler Co. 4 1042020-1-C
