Jaga heatwave Manual de usuario
1
27200.22111401 - 0812 - JAGA.NV.
=
heatwaveextralarge
heatwaveextralarge
* Het is mogelijk de Heatwave over een bereik
van 360° te monteren.
- De positie van de Heatwave in deze handlei-
ding geniet de voorkeur van de ontwerper.
* Il est possible de monter le Heatwave sur une
portée de 360°.
- La position du Heatwave décrite dans ce
manuel a la préférence du concepteur.
* Der Heatwave lässt sich im 360° Bereich
montieren.
- Die Position des Heatwave wird im Hinweis
als die bevorzugte Position des Entwickler
gezeigt.
* It is possible to fix the Heatwave over a range
of 360°.
- The position of the Heatwave shown in the
manual is the position preferred by the
designer.
1351 mm / 53.19 in
2719 mm / 107.05 in
84 kg / 186 lb
Montagehandleiding - Instructions de montage
Montageanleitung - Mounting instructions
*Standaard positie / Standard position / Position standard
2
heatwaveextralarge
heatwaveextralarge
27200.22111401 - 0812 - JAGA.NV.

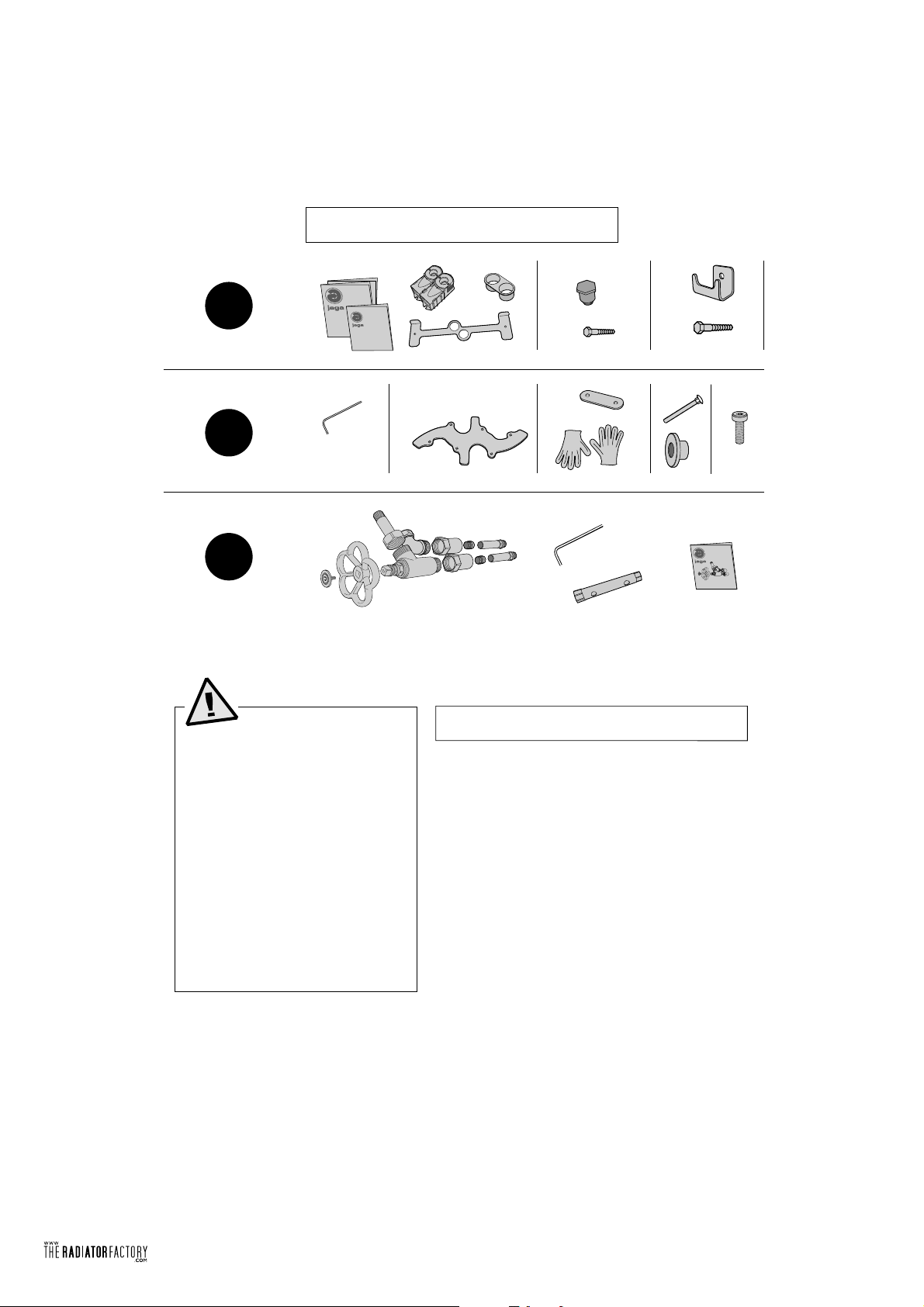

Onderdelen - Parts - Teile
8x
4x 8x
2x1x
1x 3x 34x
Ø10Ø8
Manual
1x
Manual
A
B
C
opmerking - remarque - Anmerkung - remark
Daar de Heatwave een artisanaal product is kunnen
er kleine kleur- of maatafwijkingen voorkomen. Deze
kleurafwijking stabiliseert zich na het uitharden van
de gebruikte materialen.
Dans la mesure où le Heatwave est un
produit artisanal, des petites différences de couleurs
ou de dimensions sont possibles. Cette différence de
couleur se stabilise après le durcissement des maté-
riaux utilisés.
Da der Heatwave ein handgemachtes Produkt ist,
können kleine Farb- oder Maßabweichungen vorkom-
men. Diese Farbabweichungen geben sich mit der
Zeit, sie passen sich durch die Nutzung an.
The Heatwave is a hand-crafted product. Hence, mi-
nor colour or dimensional variations can sometimes
be evident. After initial curing, minor colour variations
will tend to even out over the surface of the material.
Om veiligheidsredenen zijn geen muur-
pluggen meegeleverd. Contacteer uw
speciaalzaak voor het juiste type.
Pour des raisons de sécurité, les che-
villes ne sont pas fournies. Contactez
votre magasin spécialisé pour le bon
type de cheville.
Aus Sicherheitsgründen sind kein Dübel
mitgeliefert. Kontaktieren Sie Ihren Bau-
stoffhandel für die richtigen Dübel.
For safety reasons wall plugs aren’t
delivered. Contact your specialist store
for the right type.
3
heatwaveextralarge
heatwaveextralarge voorbereiding - pré-installation
Vorinstalliert - pre-install
27200.22111401 - 0812 - JAGA.NV.
Neem het ophangsjabloon, de onderdelen voor de muurbevestiging en de aansluiting uit de
verpakking.
Prenez l’outil de montage, les pièces pour la fixation murale et le raccordement dans
l’emballage.
Nehmen Sie die Montageschablone, die Einzelteile für die Wandbefestigung und den Venti-
lanschluss aus der Verpackung.
Remove the stensil, the fixings and the valve connections from the packaging.
8x
1x
1x
2x
Manual
A
2
==
Voorkeurspositie.
Position recommandée.
Bevorzugte Position.
Preferred position.
Ophangsjabloon volledig vlak tegen de wand aandrukken.
Fixer le modèle de montage bien à plat contre le mur.
Halten Sie die Montageschablone völlig flach gegen die Wandmontage.
Make sure the stencil is fully stretched against the wall.
1
Boormal XL - Modèle de montage XL - Montagemodell XL - Mounting model XL
p
qp
q
Ø 10 mm
Ø 10 mm
Ø 10 mm
Ø 10 mm
Ø 10 mm
Ø 10 mm
Ø 10 mm
Ø 10 mm Ø 8 mm Ø 8 mm
4
heatwaveextralarge
heatwaveextralarge voorbereiding - pré-installation
Vorinstalliert - pre-install
27200.22111401 - 0812 - JAGA.NV.
3/4”
EUROCONE
4
Ø 8 mm Ø 10 mm
2a 2b 3
5
heatwaveextralarge
heatwaveextralarge voorbereiding - pré-installation
Vorinstalliert - pre-install
27200.22111401 - 0812 - JAGA.NV.
OK!
OK!
6
5
6
heatwaveextralarge
heatwaveextralarge
Montagehandleiding - Instructions de montage
Montageanleiting - Mounting instructions
27200.22111401 - 0812 - JAGA.NV.
2
4a
OK !!
4
4b 4c4c
Gebruik het schuimrubber als bescherming op de
vloer tijdens de montage van de Heatwave.
Utilisez la mousse de caoutchouc comme protec-
tion sur le sol pendant le montage du Heatwave.
Benutzen Sie den Schaumgummi als Fußboden-
schutz, wenn Sie den Heatwave montieren.
A foam rubber mat is supplied for protection of
the Heatwave during assembly. Please place this
on the floor and assemble the radiator on it before
mounting.
1
B
Manual
8x
4x
1x
3x
1x
34x
B
C
7
heatwaveextralarge
heatwaveextralarge
27200.22111401 - 0812 - JAGA.NV.
6
7
zeep
soap
Seife
savon
5
Montagehandleiding - Instructions de montage
Montageanleiting - Mounting instructions
M max. 12 Nm
M max. 12 Nm
8
heatwaveextralarge
heatwaveextralarge
27200.22111401 - 0812 - JAGA.NV.
uv
8a 8b
1
2
9
8
Montagehandleiding - Instructions de montage
Montageanleiting - Mounting instructions
M max. 12 Nm
9
heatwaveextralarge
heatwaveextralarge
Montagehandleiding ventiel - Instructions de montage de vanne
Montageanleiting ventil - Mounting instructions valve
27200.22111401 - 0812 - JAGA.NV.
38
38
mm
mm
38
mm
1
2 3
4
aansluiting - raccordement
Anschluß - connection
Manual
C
Onderdelen - Parts - Teile
Manual
Opgepast: Sommige onder-
delen van het ventiel kun-
nen warm worden tijdens
gebruik.
Attention: Certaines parties
de la vanne peuvent chauf-
fer pendant l’utilisation.
Achtung: Einige Teile des
Ventils können heiß werden.
Caution: Parts of the valve
can get hot during opera-
tion.
27200.22111401 - 0812 - JAGA.NV.
10
heatwaveextralarge
heatwaveextralarge
Montagehandleiding ventiel - Instructions de montage de vanne
Montageanleiting ventil - Mounting instructions valve
27200.22111401 - 0812 - JAGA.NV.
8
7
9
5
6
