caleidos

miscelatore termostatico da incasso

concealed thermostatic mixer

mitigeur thermostatique à encastrer

Thermostat-Mischbatterie mit Up-Körper

mezclador termostático para encajar

встраиваемый термостатический смеситель

Manuale d’installazione

& Manutenzione

COnservare COn Cura

Installation Manual

& Maintenance

Keep Carefully

Manuel d’installation

& Entretien

COnserver aveC sOin

Montageanweisung

und Wartung

sOrGfÄlTiG aufBeWaHren

Manual de instalación

& Mantenimiento

COnservar COn CuiDaDO

Руководство по установке

и обслуживанию

ХРАНИТЬ БЕРЕЖНО

AVVERTENZE I disegni riportati non sono in scala WARNING The show drawings are not scaled

AVERTISSEMENTS Les dessins reportés ne sont pas à l’échelle. WARNUNG Die Zeichnungen sind nicht im Maßstab

ADVERTENCIAS Los dibujos representados no son en escala. ПРЕДУПРЕЖДЕНИЯ Рисунки приведены не в масштабе

$"3"55&3*45*$)&*%3"6-*$)&t):%3"6-*$41&$*'*$"5*0/4t$"3"$5&3*45*26&4):%3"6-*26&4

$"3"55&3*45*$)&%*.&/4*0/"-*t8&*()5"/%%*.&/4*0/4t%*.&/4*0/410*%4

P3&44*0/&%*&4&3$*;*0t01&3"5*/(13&4463&t13&44*0/%&4&37*$&

#&53*&#4%36$,t13&4*»/%&'6/$*0/".*&/50t p`anweed`bkemhe.........................................................................bar / a°À 1,5 min - 5 max (a)

13&44*0/&055*."-&t015*.6.13&4463&t13&44*0/015*."-

015*."-&38"44&3%36$,t13&4*»/»15*."-t norhl`k|mned`bkemhe ..............................................................bar / a°À 2,5

5&.1&3"563""$26"'3&%%"t$0-%8"5&35&.1&3"563&t5&.1²3"563&%&-&"6'30*%&

,"-58"44&35&.1&3"563t5&.1&3"563""(6"'3¶"t ТЕМПЕРАТУРА ХОЛОДНОЙ ВОДЫ..........................................................°C / °C 5-25

5&.1&3"563""$26"$"-%"t)058"5&35&.1&3"563&t5&.1²3"563&%&-&"6$)"6%&

8"3.8"44&35&.1&3"563t5&.1&3"563""(6"$"-*&/5&t ТЕМПЕРАТУРА ГОРЯЧЕЙ ВОДЫ ....................................................°C / °C 50-80

5&.1&3"563"$0/4*(-*"5"t3&$0..&/%&%5&.1&3"563&t5&.1²3"563&$0/4&*--²&

&.1'0)-&/&5&.1&3"563t5&.1&3"563"3&$0.&/%"%"t РЕКОМЕНДУЕМАЯ ТЕМПЕРАТУРА ...................................................°C / °C 60

(a) min 21 psi - max 70 psi / 150 kPa min - 500 kPa max -- ÄÃ½º²´Î¹¼¼¸½ÄÃ½º²´Î¹¼¼°ºÁ150 ºo° ¼¸½ºo°¼°ºÁ

-989)tdÅxÅb ...................................................................................................................................................................... mm 205x124x57,5

1&40/&550t/&58&*()5t10*%4/&5t/&550(&8*$)5t/&50tbeqmerrn........................................................................ ~ kg4,7

1&40%*41&%*;*0/&t4)*11*/(8&*()5t10*%4®-&91²%*5*0/

7&34"/%(&8*$)5t1&40%&&91&%*$*»/t beqophnrop`bje ............................................................................................. ~ kg  5,5

70-6.&%*41&%*;*0/&t4)*11*/(70-6.&t70-6.&®-&91²%*5*0/

7&34"/%70-6.&/t70-6.&/%&&91&%*$*»/t nazelonqr`bkelncncpsg` ............................................................ ~ m30,015

*.#"--0t1"$,"(&t&.#"--"(&t7&31"$,6/(t&.#"-t so`jnbj` ................................................................................... cm 25x25x24

):%3"6-*,"/("#&/t$"3"$5&3*45*$"4)*%3"6-*$"4tchdp`bkhweqjheu`p`jrephqrhjh

."44&6/%(&8*$)5&t$"3"$5&3*45*$"4%*.&/4*0/"-&4tp`glepm{eu`p`jrephqrhjh

57,5

34,5

77 min

90 max

124

143

114

185

205

Applicare le protezioni del blocco termostatico e deviatore prima di co-

minciare l’installazione.

The packaging contains the thermostatic block and diverter protection

parts: apply them before installing.

Dans la bôite de montage il y a les protection pour les corps du ther-

mostatique et l’inverseur que on do it les appliquer sur les corps avant

l’installation.

Die Verpackung enthält die Schutzkapsel des Thermostat-Körpers und

des Umstellers zur Verwendung vor der installation.

La confección contiene las protecciones del bloqueo termostático y de-

sviador: tienen que ser aplicadas antes de comenzar la instalación.

Установить защиту термостатического узла и распределителя перед

началом монтажа.

Vericare che gli spazi ricavati nel muro corrispondano per le dimensio-

ni della scatola e riferimento dei tubi di collegamento per la soluzione

scelta.

Check that the spaces on the wall are suitable for the chosen solution,

considering the plastic box dimensions and the references of the con-

necting pipes.

Verier que l’espace dans le ur corresponds aux dimensions de la bôite

en plastique et aux tuyaux de raccordements pour la solution choisie.

Die Löcher in der Wand müssen der Größe der Kapsel und der Angabe

der Verbindungsschläuchen laut der ausgewählten Lösung entspre-

chen.

Comprobar que los espacios obtenidos en el muro corresponden por

las dimensiones de la caja y la referencia de los caños de conexión por

la solución escogida.

Проверить, что пространство в стене соответствует размерам

коробки и соединительных труб для выбранного решения.

Vericare il parallelismo rispetto alla parete sull’asse orizzontale per ot-

tenere la corretta posizione del prodotto.

Check that the product is xed parallel to the horizontal axis of the wall

in order to obtain the correct position.

Verier le parallélisme en camporaison de l’axe horizontal pour avoir

l’exacte position du produit.

Für eine korrekte installation muß das produkt parallel zu der waage-

rechten Achse sein.

Comprobar el paralelismo respeto a la pared sobre la linea horizontal

para obtener la coreuta posición del producto.

Проверитьпараллельностьотносительностенкинагоризонтальной

оси для достижения соответствующего положения устройства.

✐

90°

✐

90°

✐

Vericare il parallelismo rispetto alla parete sull’asse verticale.

Also check that the product is parallel to the vertical axis of the wall.

Verier aussi le parallelism en conparaison au mur sur l’axe vertical.

Es muß auch parallel zu der senkrechten Achse sein.

Comprobar también el paralelismo respeto a la pared sobre la linea ver-

tical.

Проверить параллельность относительно стенки на вертикальной

оси.

Non è necessario togliere la chiusura della scatola di contenimento, ma

nel caso riteneste opportuna questa operazione aiutarsi con un caccia-

vite in corrispondenza dei perni di ancoraggio.

It is not necessary to remove the plastic box, but if you deem it necessa-

ry you can help yourself with a screwdriver.

Il n’est pas necessaire d’enlever la böite en plastique, mais si vous le

souhaitez, vous pouvez l’enlever en utilisant un tournevis.

Der Verschluß der Schutzkapsel braucht nicht beseltigt werden: falls

notwendig, kann man einen Schraubenzieher bei den Verankerungzap-

fen benutzen.

No es necessario quitar la cierre de la caja de contenimento, pero si fue-

ra oportuna esta operación ayudarse con una destornillador en corre-

spondencia de los pernos de anclaje.

Нет необходимости в снятии механизма закрытия коробки,

но в случае необходимости осуществления данной операции

использовать отвертку в соответствии с крепежными штырями.

Collegare il corpo incasso alle tubature (acqua calda in corrispondenza

del rosso, acqua fredda in corrispondenza del blu).

Conned the built-in body to the pipes folowing the indications shown

on the piece, hot in-let connected with the red, cold water connected

with the blue.

Connecter le corps à encastrer aux tuyaux en suivant les indications sur

la piéce, l’eau chiude en correspondence du rouge et l’eau froide en cor-

respondence du bleu.

Den UP-Körper laut Angaben mit den Leitungen anschließen: Warmwa-

sser mit Rot und Kaltwasser mit Blau.

Conectar el cuerpo de empotrar a las tuberias siguiendo las indicacio-

nes que hay sobre el articulo, entrada agua caliente en correspondencia

del rojo, agua fria en correspondencia del azul.

Подсоединить встраиваемый корпус к трубам (горячая вода в

соответствии с красным цветом, холодная вода в соответствии с

синим цветом).

Per la scelta della soluzione a 5/4/3/2 vie vi illustriamo

alcuni esempi di installazione con le rispettive vie impie-

gate.

For the choice of 5/4/3/2 ways solution, we show you

some examples of installation and use of the respective

ways.

Pour le choix de la solution à 5/4/3/2 voies dont nous

vous illustrons quelques exemples d’installation avec

leurs voies respectives utilisées.

5/4/3/2-Weg für die Auswahl der lösung, wir zeigen eini-

ge Installationsbeispiele.

Para la elección de la solución de 5/4/3/2 vías, les mostra-

mos algunos ejemplos de instalación con las respectivas

vías.

Длявыбора5/4/3/2-ходовогорешенияпредставимвам

некоторые примеры установки с соответствующими

использованными проходами.

[A]

[E]

[D]

[C]

[B]

✐

vie

way

voies

Wege

vías

ходовой

vie

way

voies

Wege

vías

ходовой

vie

way

voies

Wege

vías

ходовой

vie

way

voies

Wege

vías

ходовой

3-5 mm

✐

Sigillare rispettando la bolla e la posizione del muro intonacato.

Sulla scatola di contenimento è indicata la posizione massima rispetto

al muro intonacato.

Seal respecting the bubble level and the position of the plastered wall.

The correct position in relation to the plastered wall is indicated on the

plastic box.

Cimenter le mitigeur en regardant le niveau et la position du mur endu-

it. Sur la bôite en plastique blanche est indiquée la position en compa-

raison du mur enduit.

Laut Bilder mit einer Luftblase den Körper versiegeln (beachten Sie

auch die Position der bestrichenen Wand). Auf der Schutzkapsel ist die

position zu der bestrichenen Wand gezeigt.

Cerrar respetando el paralelismo con el suelo y la posición del muro

revocado. Sobre la caja de contenimento es indicada

la posición respeto al muro revocado.

Загерметизировать, соблюдая выравнивание и положение

заштукатуренной стены. На коробке указано максимальное

положение относительно заштукатуренной стены.

Posare le piastrelle. A muro nito e rivestito i perni lettati su cui verrà

agganciata la piastra dovranno risultare meno sporgenti di 3-5 mm.

Place the tiles. When the wall is nished and covered, the screw thread

pins, where the coverplate will be installed, should not project more

than 3-5 mm.

Poser les carreaux. Quand les carreaux sont bien posés verier que les

piéces letées sur le squelles on doit xer la rosáce, doivent sortir du

mur 3-5 mm.

Die Fliesen hinlegen. Als dieWand ferting und ausgelegt ist, müssen die

geschnittene Zapfen,worauf die Rosette montiert wird, weniger als 3-5

mm. Vorstrecken.

Colocar los azulejos. Cuando el muro serà acabado y revestido los per-

nos roscados donde serà enganchada la lastra tendrán que resultar mo-

nos salientes de 3-5 mm.

Выложить плитку. При готовой и облицованной стене резьбовые

штыри, на которые подвешивается плита, не должны выходить

более чем на 3-5 мм.

Rimuovere le protezioni in plastica.

Remove the plastic protections.

Enlever les protections en plastique.

Die plastikschutz wegnehmen.

Quitar las protecciones plásticas.

Снять пластиковую защиту.

✐

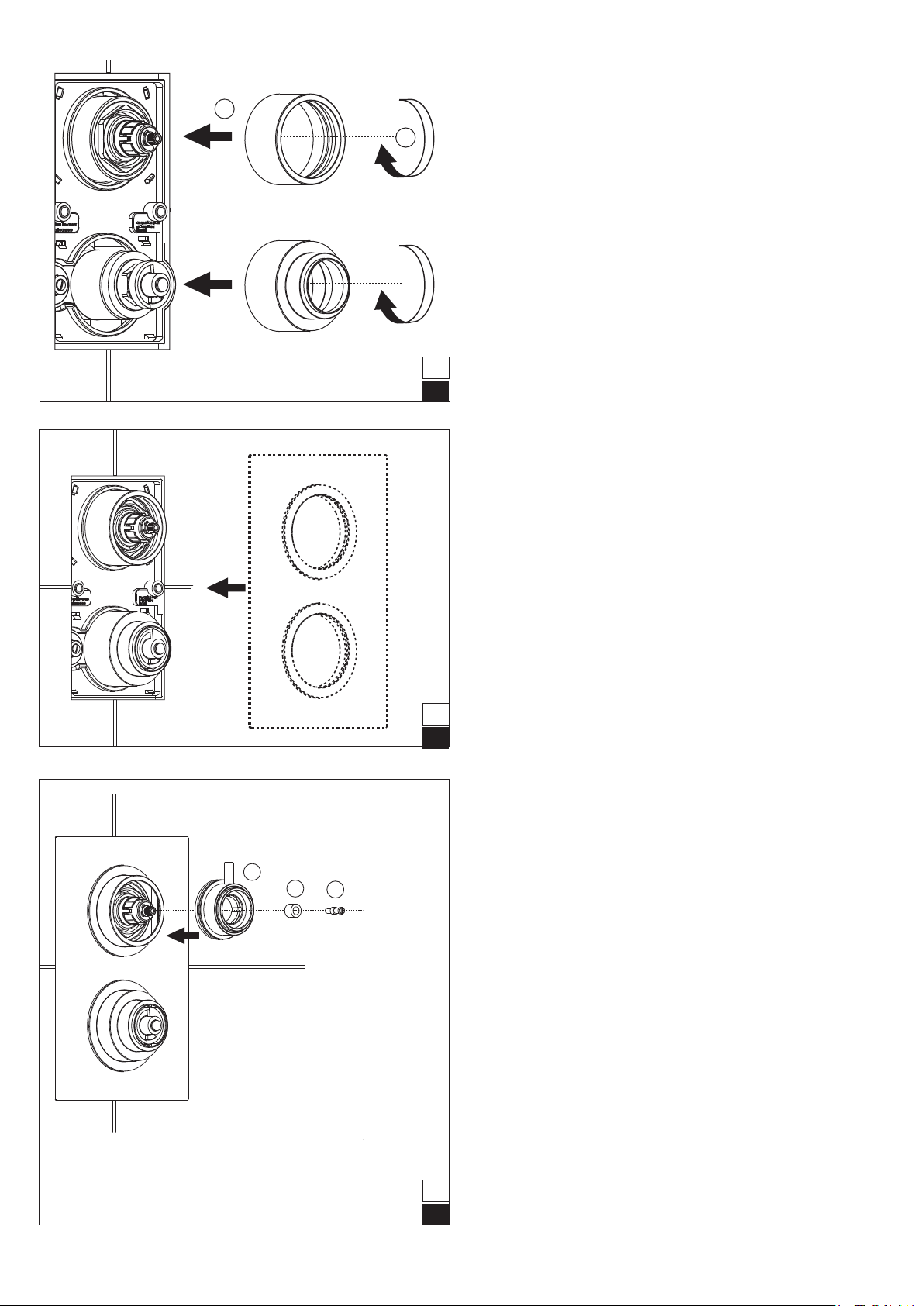

Avvitare le ghiere.

NOTA: per la versione quadra, fare riferimento alla g. 18.

Screw the dress rings.

NOTE: refer to gure 18 for the square version.

Visser les caches écrou.

REMARQUE: pour la version carrée, se référer à la g. 18.

Den Ring anschrauben.

ANMERKUNG: Für die viereckige Ausführung siehe Abb. 18.

Atomillar los casquillos.

NOTA: para la versión cuadrada, consulte la g. 18.

Завинтить круглые гайки.

ПРИМЕЧАНИЕ: для квадратного варианта см.рис. 18.

Applicare la piastra.

Apply the coverplate.

Positionner la rosace.

Die Rosette auegen.

Aplicar la lastra.

Монтировать плиту.

Posizionare la manopola (1) rispetto alla brocciatura cartuccia deviatore. Inserire

l’inserto brocciato (2) sull’asta del deviatore seguito dall’apposito perno (3) di

ssaggio.

Position the knob (1) with respect to the diverter cartridge broaching.

Insert the broached insert (2) onto the diverter rod followed by the proper fa-

stener stud (3).

Positionner la poignée (1) par rapport au brochage du déviateur de la cartouche.

Insérer l’insert broché (2) sur la tige du déviateur puis la cheville (3) de xation

appropriée.

Den Handgri (1) auf die Räumung der Umstellkartusche setzen. Den geräum-

ten Einsatz (2) auf den Schaft des Umstellers setzen und mit dem entsprechen-

dem Bolzen (3) befestigen.

Coloque el mango (1) en relación al brochado del cartucho de la llave de paso.

Introduzca el inserto brochado (2) en la barra de la llave de paso seguido del

correspondiente perno (3) de jación.

Позиционироватьручку(1)относительнопрофиляпатронараспределителя.

Установитьвставкуссоответствующимпрофилем(2)наштокраспределителя

с последующей установкой специального крепежного штыря (3).

✐

ch 2

✐

Montare la maniglia vitone (2) preceduta dall’anello antifrizione (1) e s-

sarla con il grano M4 (3) adoperando la chiave ch 2. Mettere l’apposito

coprivite cromato (4).

Mount the valve handle (2) preceded by the anti-friction ring (1), and

secure it by the M4 dowel (3), using the ch. 2 key. Put the proper chro-

mium-plated screw cover into place (4).

Monter la poignée du robinet à pointeau (2) précédée de l’anneau anti-

frottement (1) et la xer avec le grain M4 (3) au moyen de la clé ch 2.

Mettre le cachevis chromé adéquat (4).

Das Oberteil (2) auf dem Anlaufring (1) montieren und mit Stift M4 (3)

mit Hilfe des Schraubschlüssels CH 2 befestigen. Die verchromte Ab-

deckkappe aufsetzen (4).

Monte la manilla del cuerpo (2) precedida por el anillo antifricción (1) y

fíjela con el grano M4 (3) utilizando la llave ch 2. Coloque el cubre tornil-

los cromado correspondiente (4).

Монтироватьручку(2),предварительноустановивантифрикционное

кольцо (1), и закрепить посредством установочного винта M4 (3)

при использовании ключа ch 2. Позиционировать специальную

хромированную накладку для винта (4).

Svitare la vite con taglio a croce che tiene in posizione il particolare in

plastica rossa (indicato dalla freccia) riferimento della temperatura a 38°.

Togliere il particolare rosso senza muovere o spostare la parte bianca.

Unscrew the cross screw which keeps the red plastic particular xed

(indicated by the arrow) temperature reference 38°. Remove the red

particular without moving the white part.

Enlever la vis coupée à croisillon qui xe la piéces en rouge (indiqué par

la éche) référence de la température a 38°. Enlever la piéce en rouge

sans enlever la partie blanche.

Die Kreuzförmige Schraube lösen, die den roten Plastikeinsats (durch

eine Pfeile gekennzeichnet) hält. Sicherheitssperre auf 38° C. Den roten

Einsatz wegnehmen, ohne den weiß Teil zu bewegen.

Destornillar el tornillo a cruz que tiene jado el particular en plàstico

rojo (indicado por la echa) referencia de la taradura a 38°. Quitar el

particular rojo sin mover la parte blanca.

Отвинтить винт с крестообразным шлицем, который удерживает

в положении красный пластиковый элемент (указанный стрелкой)

контрольной температуры 38°. Снять красный элемент, не снимая

или перемещая белую часть.

Inserire il perno (1) per il ssaggio maniglia. Applicare la maniglia con

perno mobile rosso (2) rivolto verso l’alto in corrispondenza dei 38° sen-

za ruotare l’asta della cartuccia. Fissare la maniglia tramite chiave ch 2 in

dotazione. Mettere l’apposito coprivite cromato (3).

Insert the pin (1) for fastening the handle. Attach the handle with the

red movable pin (2) facing up at 38°, without rotating the cartridge

rod. Fix the handle into place by the ch.2 key supplied. Put in place the

proper chromiumplated screw cover (3).

Insérer la cheville (1) pour la xation de la poignée. Appliquer la poi-

gnée avec la cheville mobile rouge (2) tournée vers le haut à 38° sans

tourner la tige de la cartouche. Fixer la poignée au moyen de la clé ch 2

fournie avec l’équipement. Mettre le cache-vis chromé adéquat (3).

Den Bolzen (1) zur Gribefestigung einsetzen. Den Gri mit dem be-

weglichen roten Bolzen (2) nach oben gerichtet und in einem Winkel

von 38° aufsetzen, ohne dabei die Spindel der Kartusche zu drehen,

und dann mit dem mitgelieferten Schlüssel CH 2 anschrauben. Die ver-

chromte Abdeckung (3) anbringen.

Introduzca el perno (1) para jar la manilla. Inserte la manilla con el per-

no móvil rojo (2) colocado hacia arriba 38º sin girar la barra del cartu-

cho. Fije la manilla utilizando la llave ch 2 que se suministra. Coloque el

cubre tornillos cromado correspondiente (3).

Вставить штырь (1) для крепления ручки. Установить ручку с

красным подвижным штырем (2), обращенным вверх в соответствии

с 38°, не поворачивая шток патрона. Закрепить ручку посредством

ключа ch 2, предоставленного в комплектации. Позиционировать

специальную хромированную накладку для винта (3).

A questo punto il montaggio può considerasi completato.

At this point the assembly can be considered as completed.

A cette étape, le montage peut être considéré comme terminé.

Damit ist die Montage abgeschlossen.

En este momento, se puede considerar que el montaje ha nalizado.

Теперь монтаж может считаться завершенным.

ch 2

✐

Otros manuales para caleidos

Este manual sirve para los siguientes modelos

Tabla de contenidos

Otros manuales de Producto de plomería de Jacuzzi

Jacuzzi

Jacuzzi sasha mi Manual de usuario

Jacuzzi

Jacuzzi Steam Generator SteamPro 120 Manual de usuario

Jacuzzi

Jacuzzi 0871244 Manual de usuario

Jacuzzi

Jacuzzi Aura Uno Manual de usuario

Jacuzzi

Jacuzzi sasha Manual de usuario

Jacuzzi

Jacuzzi Aura Manual de usuario

Jacuzzi

Jacuzzi SPA MAXI PERFORMANCE Manual de usuario

Jacuzzi

Jacuzzi sasha mi Manual de usuario

Jacuzzi

Jacuzzi FP4A0068CP Manual de usuario

Jacuzzi

Jacuzzi XYZ+ 100x70 Guía de mantenimiento y servicio

Jacuzzi

Jacuzzi MOOD S Manual de usuario

Jacuzzi

Jacuzzi EV23829 Manual de instrucciones

Jacuzzi

Jacuzzi Personal Hygiene System EV77959 Manual de usuario

Jacuzzi

Jacuzzi SAVANNAH-GP 0665839 Manual de usuario

Jacuzzi

Jacuzzi J-DREAM 90 Manual de usuario

Jacuzzi

Jacuzzi Shower Base Bonaire 4848 Manual de usuario

Jacuzzi

Jacuzzi 67416-3D04Y Manual de usuario

Jacuzzi

Jacuzzi THE ESSENTIALS PURE Series Manual de usuario

Jacuzzi

Jacuzzi Ristorre Metallo EC33 Manual de usuario

Jacuzzi

Jacuzzi 3636S Manual de usuario

Jacuzzi

Jacuzzi MP45827 Manual de usuario

Jacuzzi

Jacuzzi Verona Manual de usuario

Jacuzzi

Jacuzzi sasha mi Manual de lista de piezas

Jacuzzi

Jacuzzi ERA Manual de usuario

Manuales populares de Producto de plomería de otras marcas

Weka

Weka 506.2020.00E Instrucciones de funcionamiento

Kohler

Kohler K-6228 Instrucciones de montaje

UBERHAUS DESIGN

UBERHAUS DESIGN 75175017 Manual de usuario

American Standard

American Standard DetectLink 6072121 Manual de usuario

Uponor

Uponor Contec TS Manual de usuario

Pfister

Pfister Selia 49-SL Manual de usuario

Fortis

Fortis VITRINA 6068700 Manual de usuario

Fortis

Fortis MILANO 78211JS Manual de usuario

Kohler

Kohler K-12183 Instrucciones de montaje

Maxxus

Maxxus MX-M206-01 Manual de usuario

Moen

Moen 5922 Series Manual de usuario

Viega

Viega Prevista Pure 8512 Manual de usuario

Kohler

Kohler Centerset K-15240 Instrucciones de montaje

Viega

Viega Prevista Dry 8522.33 Manual de usuario

Sanela

Sanela Lema SLP 59RB Manual de usuario

Elkay

Elkay EDF15AC Manual de instalación

Hans Grohe

Hans Grohe AXOR Citterio E 36702000 Manual

baliv

baliv WT-140 Manual de usuario

Jacuzzi caleidos Guía

Manuales populares de Producto de plomería de otras marcas
