Part No. 1061343 DUAL RELEASE WALKER1

SAVE THESE INSTRUCTIONSSAVE THESE INSTRUCTIONS

SAVE THESE INSTRUCTIONS

NOTE: Check all parts for shipping damage before using. In case of damage, DO NOT use the equip

ment. Contact the Dealer/Carrier for further instructions.

SAFETY SUMMARY

To ensure the proper use of Invacare Dual Release Walkers, these instructions

MUST be followed:

GENERAL WARNING

D N T install or use this equipment without first reading and understanding

these instructions. If you are unable to understand the Warnings, Cautions or

Instructions, contact a healthcare professional, dealer or technical personnel

before attempting to install this equipment - otherwise, injury or damage may

occur.

Each individual should always consult with their physician or therapist to deter-

mine proper adjustment and usage.

STABILITY WARNINGS

If walker is exposed to extreme temperature (above100°F or below 32°F), high

humidity and/or becomes wet, prior to use, ensure handgrips do not twist on side

frame otherwise damage or injury may occur.

Check to make sure rubber tips and/or plastic glide tips are not ripped, worn or

missing. Replace BEF RE using walker.

All leg extensions, must be adjusted so the walker is LEVEL. When using wheeled

attachments, extensions MUST be adjusted so side frames are level.

D N T use rubber tips on rear leg extensions when using front wheel or brake

options.

Rear legs extension with rubber tips or plastic glide tips MUST be in contact with

floor surface at all times.

Glide tips are used on rear leg extensions NLY, to allow the walker to roll easily

over indoor carpeted areas without the need to lift the walker off the ground.

Glide tips on rear leg extensions should only be used with front wheel

attachments.

Glide tips are not recommended for use on rough surfaces (concrete, gravel, etc.).

Glide tips are not recommended for use on all four (4) leg extensions at once.

D N T use glide tips and rubber tips at the same time.

Glide tips do not grip floor the way rubber tips grip flooring, therefore, caution

should be observed when in use.

When using glide tips on walker, short steps should be taken to assure weight is

evenly distributed and directly over walker legs. These precautions will prevent

uncontrollable movement of walker.

Always use caution when using walker on wet or icy surfaces.

Dual Release Walker

Assembly, Installation and Operating Instructions

Model No. 6291E - Adult, 6291E - Junior

All manuals and user guides at all-guides.com

all-guides.com

DUAL RELEASE WALKER Part No. 1061343

STABILITY WARNINGS CONTINUED

Invacare Walkers can provide ambulatory assistance for an individual weigh-

ing up to 136 kg (300lbs).

Invacare Walkers are designed to provide support, increased stability and

assistance to an individual while walking; it is N T intended to support the

full weight of the user.

FOLDING/ASSEMBLY WARNINGS

After unfolding or assembling walker, ensure walker is securely locked in

PEN position and level to the ground BEF RE using.

D N T hang anything on either the left or right side frames (area that

includes dual-release paddles). This will cause side frames to bend downward

and prevent walker from locking into place when fully opened. This may also

cause walker to tip, resulting in injury or damage.

INSTALLATION WARNINGS

Ensure all snap buttons fully protrude through adjustment holes of each leg

extension. This ensures that the leg extensions are securely locked in position.

The leg extensions should be adjusted so the walker is level. If an even height

cannot be achieved, adjust the leg extensions so that the rear of the walker is

no more than one (1) inch lower than the front.

Always test to see that the walker and attachments are properly and securely

locked in place BEF RE using.

OPENING THE WALKER (FIGURE 1)

1. To open the walker, pivot the left and right side frames outward.

2. Grasp the side frames and swing them outward until the release handles activate and

engage. This will indicate that the walker is opened and ready to test before use.

3. To test walker, grasp the side frames and with some force, attempt to fold them inward.

The walker will remain locked in the open position if it is engaged properly.

FIGURE 1  OPENING THE WALKER

LOCKED

UNLOCKED

All manuals and user guides at all-guides.com

Part No. 1061343 DUAL RELEASE WALKER3

FOLDING THE WALKER (FIGURE 2)

1. To fold the walker, press down on the left or right release handle and pivot the side

frame inward until it meets the front crossbrace.

2. Repeat the same procedure for the other side frame. The walker now is folded for

storage or transportation.

NOTE: Each individual should always consult with their physician or therapist to determine the proper

adjustment and usage.

1. djust the leg extensions by

depressing the snap button on the

lower part of the walker leg and

allowing it to snap through the

appropriate adjustment hole on the

leg extension.

NOTE: The leg extension adjustment holes are

numbered for convenience in identifying the

corresponding adjustment hole to ensure

proper and even height adjustment.

2. Repeat this procedure for each leg. FIGURE 3  ADJUSTING LEG

EXTENSIONS

Leg

Extension

Snap

Button

ADJUSTING THE LEG EXTENSIONS (FIGURE 3)

WARNINGS

Ensure all snap buttons fully protrude through adjustment holes of each leg

extension. This ensures that the leg extensions are securely locked in position.

The leg extensions should be adjusted so the walker is level. If an even height

cannot be achieved, adjust the leg extensions so that the rear of the walker is

no more than one (1) inch lower than the front.

FIGURE 2  FOLDING THE WALKER

Release

Handles

All manuals and user guides at all-guides.com

DUAL RELEASE WALKER Part No. 1061343

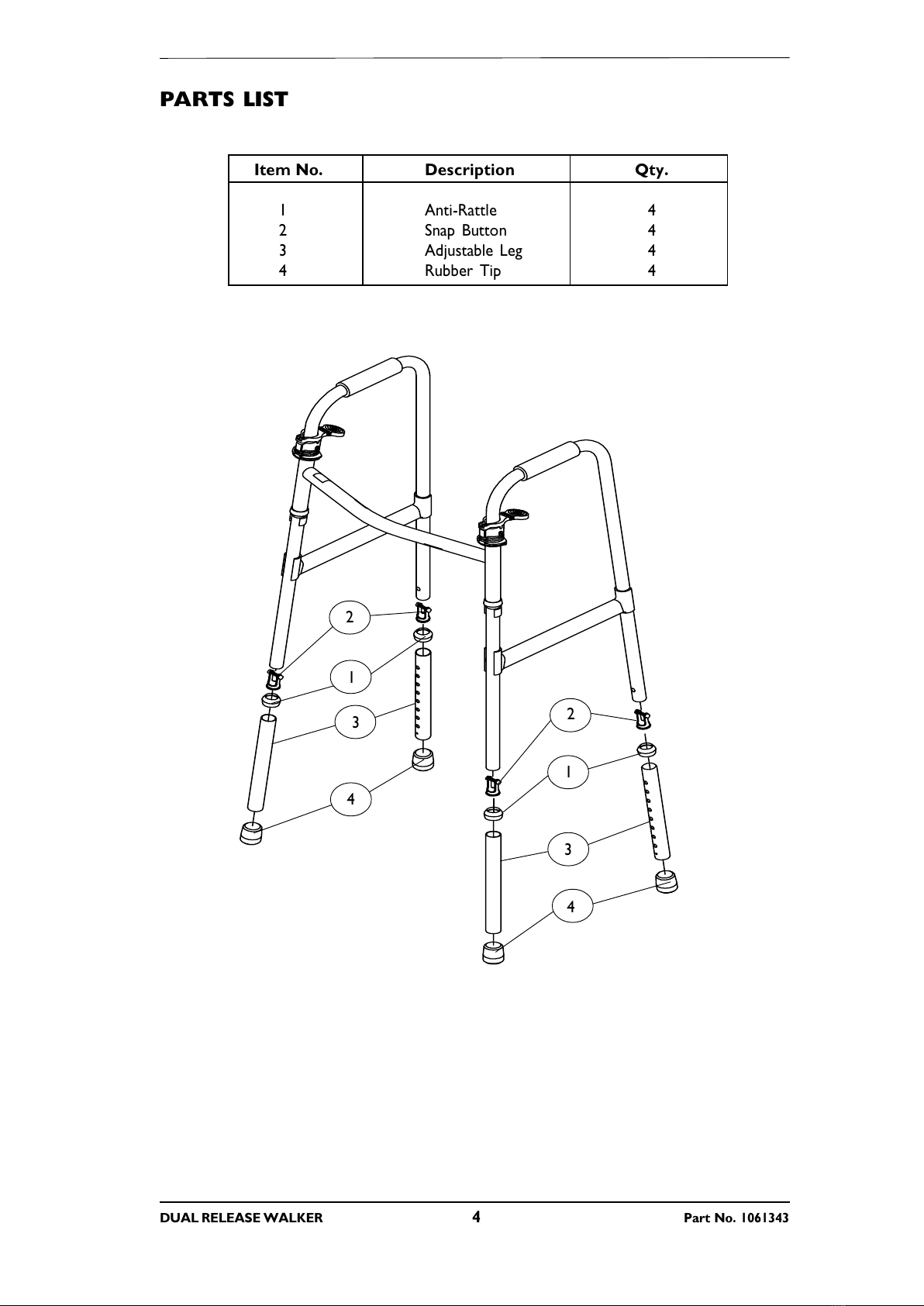

PARTS LIST

Item No. Description Qty.

1 nti-Rattle 4

2 Snap Button 4

3 djustable Leg 4

4 Rubber Tip 4

All manuals and user guides at all-guides.com

Part No. 1061343 DUAL RELEASE WALKER5

CONSERVER CETTE NOTE EXPLICATIVE

NOTE: Avant utilisation, vérifier que le produit na pas été endommagé lors du transport. En cas de dégât, NE

PAS utiliser le présent équipement. Contacter le distributeur ou le transporteur pour plus de détails.

NOTE DE SECURITE

Afin de garantir une parfaite utilisation du déambulateur à pliage double

Invacare, les instructions suivantes D IVENT être suivies attentivement:

AVERTISSEMENT GENERAL

NE PAS monter ou utiliser cet équipement sans avoir lu et compris les présentes

instructions. Si vous ne comprenez pas les notes, les avertissements et les instruc-

tions, contactez un professionnel de santé, un distributeur ou un personnel

technique avant dessayer de monter cet équipement  car vous pourriez vous

blesser ou causer des dégâts.

Chaque individu devrait consulter son médecin ou son thérapeute afin de

déterminer le réglage adéquat et une bonne utilisation.

PRECAUTIONS DE STABILITE

Si le déambulateur est exposé à des températures extrêmes (plus de 100°F ou

moins de 32°F), à une humidité élevée et/ou devient humide, assurez-vous avant

utilisation que les poignées ne tournent pas sur le cadre latéral, car vous pourriez

vous blesser ou causer des dégâts.

Assurez-vous que les pointes en caoutchouc et/ou les patins en plastique ne sont

pas arrachés, usés ou manquants. Les remplacer AVANT dutiliser le

déambulateur.

Toutes les rallonges de pied doivent être réglées de sorte que le déambulateur

soit A NIVEAU. En cas dutilisation daccessoires à roues, les rallonges D IVENT

être réglées de sorte que les cadres latéraux soient A NIVEAU.

NE PAS utiliser de pointes en caoutchouc sur les rallonges de pied arrière en cas

dutilisation de roues avant ou doptions de freins.

Les rallonges de pied arrière comportant des pointes en caoutchouc ou des patins

en plastique D IVENT toujours être en contact avec le sol.

Les patins sont utilisés UNIQUEMENT sur les rallonges de pied arrière afin que le

déambulateur puisse rouler facilement sur les surfaces intérieures moquettées

sans devoir le soulever du sol.

Les patins disposés sur les rallonges de pied arrière ne doivent être utilisés quavec

des roues à lavant.

Les patins ne sont pas recommandés pour une utilisation sur des surfaces brutes

(béton, graviers, etc.).

Les patins ne sont pas recommandés pour une utilisation avec des rallonges

ajoutées sur les quatre (4) pieds en même temps.

NE PAS utiliser de patins et de pointes en caoutchouc en même temps.

Les patins ne sagrippent pas au sol de la même manière que les pointes en

caoutchouc, par conséquent il faut être prudent lors de lutilisation.

En cas dutilisation de patins sur le déambulateur, il faut faire de petits pas et

sassurer que le poids est bien réparti directement sur les pieds du déambulateur.

Ces précautions éviteront des mouvements incontrôlables du déambulateur.

Déambulateur à pliage double

Montag , Installation t Mod d mploi

Modèle n° 6291E  Adulte, 6291E  Junior

All manuals and user guides at all-guides.com

DUAL RELEASE WALKER Part No. 1061343

SUITE DES PRECAUTIONS DE STABILITE

Prêter une grande attention en cas dutilisation du déambulateur sur des surfaces

humides ou gelées.

Les déambulateurs Invacare peuvent offrir une assistance ambulatoire à un

individu pesant jusquà 136 kg.

Les déambulateurs Invacare sont conçus pour apporter un soutien, une stabilité

accrue et une assistance à un individu qui marche; ils NE sont PAS destinés à

supporter tout le poids de lutilisateur.

PRECAUTIONS DE MONTAGE ET DE PLIAGE

Après avoir déplié ou monté le déambulateur, assurez-vous quil soit bien

verrouillé en position UVERTE et à niveau par rapport au sol AVANT de

lutiliser.

NE laissez RIEN accrocher sur les cadres latéraux gauche ou droit (zone

comprenant les manettes de pliage double). Les cadres latéraux pourraient se

plier vers le bas ce qui empêcherait le déambulateur de se verrouiller tel quel

lorsquil est entièrement ouvert. Cela pourrait également entraîner le

basculement du déambulateur et causer des dégâts ou des blessures.

PRECAUTIONS DINSTALLATION

Assurez-vous que tous les boutons-pression dépassent entièrement des trous de

réglage localisés sur chaque rallonge de pied.

Cela permet dassurer que les rallonges de pied sont bien verrouillées en position.

Les rallonges de pied doivent être réglées de sorte que le déambulateur soit à

niveau. Sil nest pas possible dobtenir une hauteur régulière, régler les rallonges

de pied de sorte que larrière du déambulateur soit plus bas que lavant dun (1)

pouce maximum.

Réalisez T UJ URS un essai afin de vérifier que le déambulateur et les

accessoires sont correctement verrouillés dans leur position AVANT toute

utilisation.

OUVERTURE DU DEAMBULATEUR (FIGURE 1)

1. Pour ouvrir le déambulateur, faire

pivoter les cadres latéraux gauche

et droit vers lextérieur.

2. ttraper les cadres latéraux et les

basculer vers lextérieur jusquà ce

que les poignées de pliage

samorcent. Ceci indique que le

déambulateur a bien été ouvert et

que vous pouvez le tester avant

utilisation.

3. Pour tester le déambulateur,

attraper les cadres latéraux et

FIGURE 1  OUVERTURE DU

DEAMBULATEUR

VERROUILLE

DEVERROUILLE

All manuals and user guides at all-guides.com

all-guides.com

Part No. 1061343 DUAL RELEASE WALKER7

PLIAGE DU DEAMBULATEUR (FIGURE 2)

1. Pour plier le déambulateur, appuyez sur les poignées gauche et droite et faîtes pivoter le

cadre latéral vers lintérieur jusquà ce quil rencontre la traverse avant.

2. Répéter cette procédure pour lautre cadre latéral. Le déambulateur est à présent plié et

peut ainsi être rangé ou transporté.

FIGURE 2  PLIAGE DU DEAMBULATEUR

Poignée de

Pliage

REGLAGE DES RALLONGES DE PIED (FIGURE 3)

PRECAUTIONS

Assurez-vous que tous les boutons-pression dépassent entièrement des trous

de réglage localisés sur chaque rallonge de pied. Cela permet dassurer que les

rallonges de pied sont bien verrouillées en position.

Les rallonges de pied doivent être réglées de sorte que le déambulateur soit à

niveau. Sil nest pas possible dobtenir une hauteur régulière, régler les

rallonges de pied de sorte que larrière du déambulateur soit plus bas que

lavant dun (1) pouce maximum.

NOTE: Chaque individu devrait consulter son médecin ou son thérapeute afin de déterminer le réglage

adéquat et une bonne utilisation.

1. Régler les rallonges de pied en

poussant le bouton-poussoir situé

sur la partie inférieure du pied du

déambulateur et en lintroduisant

dans le trou de réglage adéquat.

NOTE: les trous de réglage pour la

rallonge des pieds sont numérotés afin

didentifier plus facilement le trou de

réglage correspondant et dassurer ainsi

un réglage correct et régulier de la

hauteur.

2. Répéter cette procédure pour

chaque pied.

Rallonge

de Pied

Bouton-

Poussoir

FIGURE 3 - REGLAGE DES RALLONGES

DE PIED

All manuals and user guides at all-guides.com

DUAL RELEASE WALKER Part No. 1061343

NOMENCLATURE DES PIECES

N° de pièc Description Quantité

1 nti-cliquetis 4

2 Bouton-poussoir 4

3 Pied réglable 4

4 Pointes en caoutchouc 4

All manuals and user guides at all-guides.com

Part No. 1061343 DUAL RELEASE WALKER9

BEWAHREN SIE DIESE ANWEISUNGEN AUFBEWAHREN SIE DIESE ANWEISUNGEN AUF

BEWAHREN SIE DIESE ANWEISUNGEN AUF

Hinweis: Prüfen Sie vor der Verwendung sämtliche Teile auf Versandschäden. Ausrüstung bei Schäden

NICHT verwenden. Zu weiteren Anweisungen wenden Sie sich an den Händler.

SICHERHEITSBESTIMMUNGEN

Um den korrekten Gebrauch von Invacare-Gehgestellen sicherzustellen,

MÜSSEN die folgenden Anweisungen befolgt werden:

ALLGEMEINE WARNUNG

Installieren oder verwenden Sie dieses Gerät NICHT, ohne zuerst diese

Anweisungen gelesen und verstanden zu haben. Wenn Sie die Warnungen,

Vorsichtshinweise oder Anweisungen nicht verstehen können, wenden Sie sich an

einen Fachmann für Gesundheitsfürsorge, Händler oder Techniker, bevor Sie

versuchen, diese Gerät zu installieren  sonst könnte es zu Verletzungen oder

Schäden kommen.

Bei der Bestimmung der korrekten Einstellung und Anwendung sollte sich jede

Person stets zuerst von ihrem Arzt oder Therapeuten beraten lassen.

WARNHINWEISE ZUR STABILITÄT

Wird das Gehgestell extremen Temperaturen (über 37,8 °C oder unter 0 °C)

oder starker Feuchtigkeit ausgesetzt bzw. wird es vor der Benutzung nass, stellen

Sie sicher, dass sich die Griffe am Seitenrahmen nicht verdrehen. Es könnte sonst

zu Schäden oder Verletzungen kommen.

Führen Sie eine Prüfung durch, um sicherzustellen, dass die Gummikappen bzw.

Kunststoffgleitkappen nicht gerissen, abgenutzt sind oder fehlen. V R dem

Gebrauch des Gehgestells ersetzen.

Sämtliche Verlängerungen der Beine müssen so angepasst werden, dass das

Gehgestell NIVEAUGLEICH ist. Beim Gebrauch von Anbauteilen mit Rädern

MÜSSEN die Verlängerungen so angepasst werden, dass die Seitenrahmen

niveaugleich sind.

Verwenden Sie KEINE Gummikappen an den Verlängerungen der hinteren

Beine, wenn Sie die Vorderrad- oder Bremsoptionen nutzen.

Die Verlängerungen der Hinterbeine mit Gummikappen oder

Kunststoffgleitkappen MÜSSEN sich jederzeit in Kontakt mit dem Boden

befinden.

Gleitkappen werden an den Verlängerungen der Hinterbeine NUR verwendet, um

zu ermöglichen, dass das Gehgestell leicht über Teppichflächen in Räumen gerollt

werden kann, ohne dass das Gehgestell vom Boden angehoben werden muss.

Gleitkappen an Verlängerungen der Hinterbeine sollten nur mit

Vorderradanbauteilen verwendet werden.

Von einer Verwendung von Gleitkappen auf rauen Flächen (Beton, Kies usw.)

wird abgeraten.

Von einer gleichzeitigen Verwendung von Gleitkappen an allen vier (4)

Beinverlängerungen wird abgeraten. Verwenden Sie Gleitkappen und

Gummikappen NICHT gleichzeitig.

Gleitkappen greifen auf dem Boden nicht wie Gummikappen auf Bodenbelägen

greifen. Daher sollte beim Gebrauch Vorsicht walten.

Faltbares Gehgestell

Anweisungen für Montage und Gebrauch

Modell Nr. 6291E - Erwachsene, 6291E - Kinder

All manuals and user guides at all-guides.com

DUAL RELEASE WALKER Part No. 1061343

WARNHINWEISE ZUR STABILITÄT (FORTSETZUNG)

Werden am Gehgestell Gleitkappen verwendet, sollten kurze Schritte gemacht

werden, um dafür Sorge zu tragen, dass das Gewicht gleichmäßig verteilt ist und

sich direkt über den Gehgestellbeinen befindet. Durch diese

Vorsichtsmaßnahmen werden unkontrollierbare Bewegungen des Gehgestells

vermieden.

Lassen Sie beim Gebrauch des Gehgestells auf nassen oder vereisten Flächen stets

Vorsicht walten.

Gehgestelle von Invacare können Personen mit einem Gewicht von bis zu 136 kg

(300 lbs) Mobilitätsunterstützung geben.

Gehgestelle von Invacare sind dazu konstruiert, Personen beim Gehen Halt,

erhöhte Stabilität und Unterstützung zu bieten; sie sind NICHT dafür gedacht,

das volle Gewicht des Benutzers zu tragen.

WARNHINWEISE FÜR DAS ZUSAMMENKLAPPEN UND DIE MONTAGE

Nach dem Auseinanderklappen oder Zusammenbauen des Gehgestells muss

sichergestellt werden, dass das Gehgestell sicher in der Position FFEN verriegelt

und V R dem Gebrauch niveaugleich mit dem Boden ausgerichtet ist.

KEINE Gegenstände an die linken oder rechten Seitenrahmen hängen (Bereich,

der die Griffe zur zweifachen Auslösung umfasst). Dies führt dazu, dass sich die

Seitenrahmen nach unten biegen, und verhindert, dass das Gehgestell bei

vollständiger Öffnung verriegelt. Dies kann außerdem zum Umkippen des

Gehgestells führen sowie Verletzungen und Schäden nach sich ziehen.

WARNHINWEISE FÜR DIE INSTALLATION

Stellen Sie sicher, dass sämtliche Druckknöpfe vollständig durch die

Einstellöffnungen der jeweiligen Beinverlängerung hindurchragen. Dadurch wird

gewährleistet, dass die Beinverlängerungen sicher in der Position verriegelt sind.

Die Beinverlängerungen sollten so angepasst sein, dass das Gehgestell niveaugleich

ist. Kann keine gleichmäßige Höhe erzielt werden, stellen Sie die

Beinverlängerungen so ein, dass der hintere Teil des Gehgestells nicht mehr als

2,54 cm niedriger als der Vorderteil ist.

Testen Sie stets V R dem Gebrauch, ob das Gehgestell und die Anbauteile

korrekt und sicher verriegelt sind.

ÖFFNEN DES GEHGESTELLS (ABBILDUNG 1)

1. Zum Öffnen des Gehgestells linke und

rechte Seitenrahmen nach außen

schwenken.

2. Seitenrahmen greifen und nach außen

schwingen, bis die uslösegriffe

aktiviert werden und einrasten. Dies

zeigt an, dass das Gehgestell geöffnet

und zum Test vor dem Gebrauch

bereit ist.

3. Zum Testen des Gehgestells

Seitenrahmen greifen und versuchen,

diese mit gewisser Kraft nach innen zu

klappen. Ist das Gehgestell korrekt

eingerastet, bleibt es in der geöffneten

Position verriegelt.

ABBILDUNG 1  ÖFFNEN DES

GEHGESTELLS

VERRIEGELT

ENTRIEGELT

All manuals and user guides at all-guides.com

Este manual sirve para los siguientes modelos

Tabla de contenidos

Idiomas:

Otros manuales de Ayuda a la movilidad de Invacare

Invacare

Invacare RPS350-2 Manual

Invacare

Invacare 6291E Adult Manual de usuario

Invacare

Invacare Matrx MX1 Manual de usuario

Invacare

Invacare Aquatec Marine Manual de usuario

Invacare

Invacare Banjo P452E/3 Manual de usuario

Invacare

Invacare 1514 Manual de usuario

Invacare

Invacare Banjo P452E/3 Manual de usuario

Invacare

Invacare Aquatec Ocean E-VIP Manual de usuario

Invacare

Invacare 9800A Manual de usuario

Invacare

Invacare Dolomite Step Up Manual de usuario

Invacare

Invacare Solara/Spree GT 1098319 Manual de usuario

Invacare

Invacare Top End Transformer Manual de usuario

Invacare

Invacare 7714P Manual de usuario

Invacare

Invacare Banjo P452E/3 Manual de usuario

Invacare

Invacare Single Density Cushion Manual de usuario

Invacare

Invacare FDX Manual de usuario

Invacare

Invacare Dolomite Maxi+ Manual de usuario

Invacare

Invacare H335 Manual de usuario

Invacare

Invacare Top End Eliminator Manual de usuario

Invacare

Invacare Comfort-Mate Extra / Comfort-Mate Extra Base Manual de usuario

Invacare

Invacare Aquatec 90000 Manual de usuario

Invacare

Invacare Spartan 65420 Manual de usuario

Invacare

Invacare MyOn Active Manual de usuario

Invacare

Invacare Brio 6291-E Manual de usuario

Manuales populares de Ayuda a la movilidad de otras marcas

Alber

Alber Scalamobil iQ Manual de usuario

Ferno

Ferno CCT-PX Manual de usuario

HEPRO

HEPRO Gripo Manual de usuario

Otto Bock

Otto Bock Pheon 3R62 Manual de usuario

NRS Healthcare

NRS Healthcare M11090 Manual de usuario

Medline

Medline MDS86835DSHEC Guía de instalación

Guldmann

Guldmann Twin Turner II Manual de usuario

Drive

Drive ROOMBA Manual de usuario

Gate

Gate Balder Manual de usuario

Decon wheel

Decon wheel TNS Notos Manual de usuario

ExoAtlet

ExoAtlet ExoAtlet-II Manual de usuario

Rhythm Healthcare

Rhythm Healthcare B3800F Manual de usuario

AMF-BRUNS

AMF-BRUNS PROTEKTOR Manual de usuario

Drive DeVilbiss Healthcare

Drive DeVilbiss Healthcare OTTER Manual de usuario

Rhythm Healthcare

Rhythm Healthcare C500U Manual de usuario

Lumex

Lumex RJ4200A Manual de usuario

Rebotec

Rebotec Jumbo Manual de usuario

Rehaforum MEDICAL

Rehaforum MEDICAL PR50548 Manual de usuario
