24-Port Gigabit Ethernet PoE+ Web-

Managed Switch with 2 SFP Ports

Instructions

Model 560559 (IPS-24GM02-240W)

For additional benets:

or go to: register.intellinet-network.com/r/560559

Scan to

product warranty

This guide presents the basic steps to set up and operate this device.

For the user manual and specifications, visit intellinetnetwork.com. Register your product at

Placement

Prior to use, it is recommended that the switch be placed/positioned:

• on a level surface that can support the weight of the switch

(and any other items that need to be considered);

• with a minimum of 25 mm (approx. 1”) of clearance on

the top and sides for adequate ventilation;

• away from sources of electrical noise: radios, transmitters, broadband amplifiers, etc.;

• where it cannot be affected by excessive moisture.

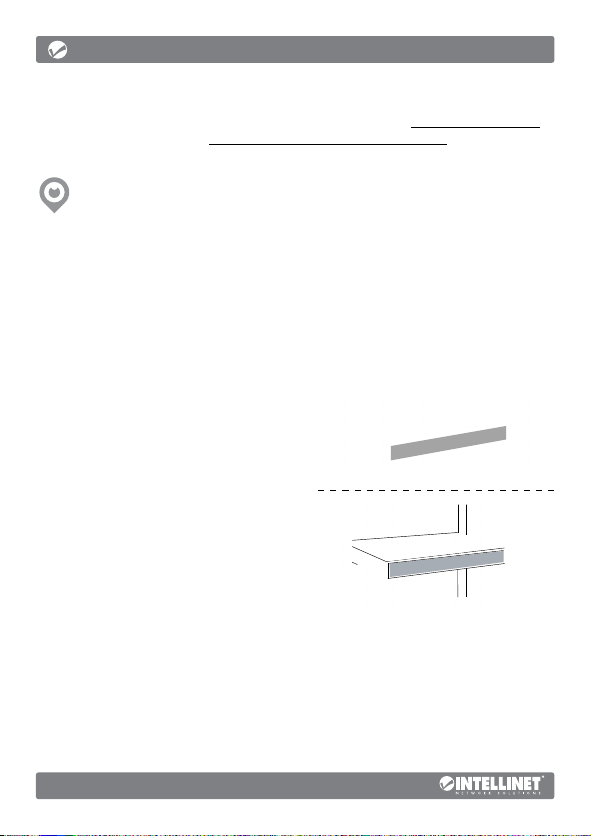

The switch includes brackets and

screws for optional rack mounting.

1 Disconnect any cables from the switch.

2 Position a bracket over the mounting

holes on one side of the switch and

secure it in place with screws.

3 Repeat Step 2 on the other

side of the switch.

4 Position the switch in the rack and

screw the brackets to the rack.

5 Reconnect any cables.

Chassis Ground Column

Located on the side of the power supply connector, a grounding terminal

connector is used to provide proper grounding for your Intellinet Network

Solutions switch. If you use the chassis grounding screw, it should be wired to

an object that provides earth ground. In rackmount installations, grounding

is typically provided by the metal frame of the mounting rack.

English

24-Port Gigabit Ethernet PoE+ Web-Managed Switch with 2 SFP PortsInstructions

English

Connections

• All ports on the switch support Auto-MDI/MDI-X functionality,

so you can use straight or crossover UTP/STP cables to connect

the RJ45 ports to PCs, routers, hubs, other switches, etc.

• Use the included power cable to connect the receptacle on the back of

the switch to a power outlet, and confirm that the Power LED lights.

LED Color Status Operation

Power Red On Unit is receiving power.

Off Check connection.

Link / ACT / Speed

1–24

10/100M: Orange;

1000M: Green

On Valid port connection.

Blinking Data transmitted/received.

Off No link established.

PoE Orange

On The connected device is receiving power.

Blinking Abnormal power supply.

Off No PD device is linked.

SFP1 & SFP2 Green

On Valid port connection.

Blinking Data transmitted/received.

Off No link established.

Basic Web-Based Browser Management

1 Open your Web browser.

2 Enter http:// and the IP address of the switch in the Address field.

The default management IP address is 192.168.2.1.

3 Press Enter to display the login screen. In the Username field, enter admin; in the

Password field, enter the serial number on the bottom of the switch. Click OK.

24-Port Gigabit Ethernet PoE+ Web-Managed Switch with 2 SFP Ports Instructions

Anleitung

Deutsch

Diese Kurzanleitung zeigt die grundlegenden Schritte zur

Einrichtung und Inbetriebnahme dieses Geräts.

Das Benutzerhandbuch und die technischen Daten finden Sie unter intellinetnetwork.com.

Registrieren Sie Ihr Produkt auf register.intellinet-network.com/r/560559 oder scannen Sie

den QR-Code auf dem Deckblatt.

Nutzungsumgebung

Er wird empfohlen, den Switch vor der Nutzung folgendermaßen aufzustellen:

• auf ebenem Untergrund, der das Gewicht des Switches

(und evtl. anderer Gegenstände) trägt;

• mit mindestens 25 mm Abstand zu allen Seiten für angemessenen Luftdurchsatz;

• fern von anderen Übertragungsgeräten wie Radios, Breitband-verstärker, etc.;

• nicht in feuchten Umgebungen.

Diesem Switch liegen Haltewinkel und

Schrauben für optionale Rackmontage bei.

1 Trennen Sie alle Kabel von dem Switch.

2 Platzieren Sie einen Haltewinkel über

den Montagelöchern auf einer Seite des

Switches und fixieren Sie ihn mit Schrauben.

3 Wiederholen Sie Schritt 2 auf der

anderen Seite des Switches.

4 Platzieren Sie den Switch in dem Rack

und schrauben Sie die Haltewinkel fest.

5 Schließen Sie alle Kabel wieder an.

Gehäuseerdungsschraube

Der Erdungsendverbinder, der sich auf der Seite des Netzsteckers

befindet, erleichtert die korrekte Erdung des Intellinet Network Solutions

Schalters. Wenn Sie die Gehäuseerdungsschraube verwenden, stellen

Sie bitte sicher, dass sie mit einem Objekt verbunden ist, das eine direkte

Verbindung zu einem Erdungsleiter besitzt. In Leiterplattengehäusen ist

dies üblicherweise der Fall durch den Metallrahmen des Gehäuses.

24-Port Gigabit Ethernet PoE+ Web-Managed Switch mit 2 SFP-Ports

Anschlüsse

• Alle Ports unterstützen Auto-MDI/MDI-X Funktionalität, daher können Sie

ein Crossover- oder Nicht-Crossover UTP-/STP-Kabel verwenden, um die

RJ45-Ports mit PCs, Routern, Hubs, anderen Switchen etc. zu verbinden.

• Verwenden Sie das beiliegende Stromkabel, um die Strombuchse

auf der Rückseite des Switches mit einer Steckdose zu verbinden

und prüfen Sie, dass die Power-LED leuchtet.

LED Farbe Status Bedeutung

Power Rot An Gerät wird mit Strom versorgt.

Aus Stromanschluss prüfen.

Link / ACT / Speed

1–24

10/100M:

Orange;

1000M:

Grün

An Verbindung ist hergestellt.

Blinkend Datenübertragung.

Aus Verbindung ist nicht hergestellt.

PoE Orange

An Das angeschlossene Gerät erhält Strom.

Blinkend Unnormale Spannungsversorgung am Port.

Aus Kein PD-Gerät angeschlossen.

SFP1 & SFP2 Grün

An Verbindung ist hergestellt.

Blinkend Datenübertragung.

Aus Verbindung ist nicht hergestellt.

Grundlagen der Steuerung

über den Webbrowser.

1 Öffnen Sie Ihren Webbrowser.

2 Geben Sie http:// und die IP-Adresse des Switches in der Adresszeile

ein. Die Standard-IP-Adresse lautet 192.168.2.1.

3 Drücken Sie Enter, um zum Loginfenster zu gelangen. Geben Sie als Benutzernamen

admin. Geben Sie im Passwort-Feld die Seriennummer ein, die sich auf dem

Aufkleber auf der Unterseite des Switch befindet. Klicken Sie auf OK.

Deutsch

Anleitung24-Port Gigabit Ethernet PoE+ Web-Managed Switch mit 2 SFP-Ports

6Español

Esta guía presenta los pasos básicos para instalar y operar este dispositivo.

Para tener el manual de usuario y los requisitos, visita intellinetnetwork.com. Registre el

producto en register.intellinet-network.com/r/560559 o escanee el código QR en la

cubierta.

Colocación

Antes de utilizarlo, se recomienda que el switch sea colocado/fijado:

• Sobre una superficie plana que pueda soportar el peso del switch

(y cualquier otro artículo que deba ser considerado);

• Con un mínimo de 25 mm (1”aprox.) de espacio libre en la parte

superior y en los lados para una ventilación adecuada;

• Apartado de fuentes de ruido eléctrico: radios, transmisores, amplificadores, tc.;

• Donde no sea afectado por la humedad excesiva.

El switch incluye los soportes y tornillos

para su montaje en Rack (opcional).

1 Desconecte cualquier cable del switch.

2 Coloque el soporte sobre los orificios

de montaje, ubicados a un lado del

switch y sujételo con los tornillos.

3 Repita el paso 2 en el lado

contrario del switch.

4 Coloque el switch en el rack y

atornille los soportes al rack.

5 Conecte nuevamente todos los cables.

Chasis-Tornillo de toma de tierra

Ubicado en el lado del conector de la fuente de alimentación, el conector del

terminal de tierra facilita la adecuada conexión para el switch (conmutador)

de Intellinet Network Solutions. Cuando utilice el tornillo de toma de tierra del

chasis, asegúrese de engancharlo a un objeto que proporcione acceso directo

a un conductor de tierra. En las instalaciones de montaje en bastidor, esto

ocurre generalmente a través del marco metálico del estante de montaje.

Instrucciones Switch Administrable Gigabit Ethernet de 24 puertos PoE+ con 2 puertos SFP

Conexiónes

• Todos los puertos del switch soportan Auto-MDI/MDI-X, puede utilizarse cable directo o

cruzado UTP/STP para conectar los puertos RJ45 a la PC, router, hub, otros switches, etc.

• Utilice el cable de corriente incluido para conectar la parte trasera del switch

con una toma de corriente, y confirme que el LED de encendido se ilumina.

LED Color Estado Operación

Power Rojo Encendido El dispositivo recibe energía.

Apagado Compruebe la conexión.

Link / ACT

/ Speed

1–24

10/100M:

Naranja;

1000M:

Verde

Encendido Válida el puerto de conexión.

Parpadeo Datos enviados/recibidos.

Apagado No hay conexión.

PoE Naranja

Encendido El dispositivo conectado recibe alimentación eléctrica.

Parpadeo Suministro eléctrico anómalo.

Apagado No hay un dispositivo PD conectado

SFP1 & SFP2 Verde

Encendido Válida el puerto de conexión.

Parpadeo Datos enviados/recibidos.

Apagado No hay conexión.

Administración básica vía Navegador Web

1 Inicie su Navegador Web.

2 Ingrese http:// y la dirección IP del switch en la barra de direcciones.

La dirección de administración por defecto es 192.168.2.1.

3 Presione Enter para ingresar a la pantalla de inicio de sesión. El nombre

de usuario es admin, la contraseña es el número de serie que está en la

etiqueta en la parte inferior del conmutador. Haga clic en OK (Aceptar).

Español

InstruccionesSwitch Administrable Gigabit Ethernet de 24 puertos PoE+ con 2 puertos SFP

8Français

Ce guide décrit les bases pour configurer et opérer cet appareil.

Pour obtenir le manuel utilisateur et des spécifications, visitez intellinetnetwork.com.

Enregistrez votre produit sur register.intellinet-network.com/r/560559 ou scannez le code

QR figurant sur la couverture.

Placement

Avant d’utiliser le commutateur, il est recommandé de le placer:

• sur une surface plane qui peut supporter son poids (et celui d’autres objets);

• ac. un écartement minimal de 25 mm d’autres objets pour une ventilation suffisante;

• loin des appareils électriques qui peuvent être source d‘interférence (des radios etc.);

• loin des environnements humides.

Le commutateur inclut des équerres et vis

pour un montage en rack optionnelle.

1 Déconnectez tous les cordons

du commutateur.

2 Positionnez une équerre sur les trous

de montage à un côté du commutateur

et sécurisez-la avec des vis.

3 Répétez l’étape 2 à l’autre

côté du commutateur.

4 Positionnez le commutateur en rack

et vissez les équerres au rack.

5 Reconnectez tous les cordons.

Vis de châssis/Mise à la terre

Situé sur le côté du connecteur d’alimentation, le connecteur de terre facilite la

mise à la terre du commutateur de Intellinet Network Solutions. Lors de l’utilisation

de la vis de mise à la terre du châssis, assurez-vous de la connecter à un objet qui

fournit un accès direct à la terre. Dans les installations en armoire (ou en rack),

ce contact se fait généralement via le cadre métallique du rack de montage.

Instructions Commutateur Web PoE+ Gigabit Ethernet 24 ports avec 2 ports SFP

Connexions

• Tous les ports de ce commutateur supportent la fonctionnalité Auto-MDI/

MDI-X, donc vous pouvez utiliser des câbles UTP/STP croisés ou non-croisés pour

connecter les ports RJ45 aux PCs, routeurs, hubs, d’autres commutateurs etc.

• Utilisez le cordon d’alimentation inclus pour connecter l’entrée

d’alimentation au panneau arrière du commutateur à une

prise de courant et confirmez que la DEL s’allume.

DEL Couleur État Description

Power Rouge Allumé Appareil est alimenté.

Éteint Vérifiez l’alimentation.

Link / ACT

/ Speed

1–24

10/100M :

Orange ;

1000M : Vert

Allumé Connexion est établie.

Clignotant Données sont transmises.

Éteint Connexion n’est pas établie.

PoE Orange

Allumé L’appareil connecté est alimenté.

Clignotant Alimentation électrique anormale.

Éteint Port n’est connecté pas à un appareil PD.

SFP1 & SFP2 Vert

Allumé Connexion est établie.

Clignotant Données sont transmises.

Éteint Connexion n’est pas établie.

Base de la gestion Web

1 Ouvrez votre navigateur Web.

2 Entrez http:// et l’adresse IP du commutateur dans le champ

Adresse. L’adresse IP par défaut degestion est 192.168.2.1.

3 Appuyez sur Entrée pour afficher la fenêtre connexion. Dans le champ nom

utilisateur, entrez admin ; dans le champ mot de passe, saisissez le numéro de série

figurant sur l’autocollant qui se trouve au bas de l’interrupteur. Cliquez sur OK.

Français

InstructionsCommutateur Web PoE+ Gigabit Ethernet 24 ports avec 2 ports SFP

10 Polski

Ta instrukcja prezentuje podstawowe kroki podłączenia i instalacji urządzenia.

Instrukcja obsługi i specyfikacja produktu dostępne na stronie intellinetnetwork.com.

Zarejestruj produkt na register.intellinet-network.com/r/560559 lub zeskanuj znajdujący się

na pokrywie kod QR.

Umiejscowienie

Zaleca się, aby urządzenie w trakcie użytkowania było umiejscowione:

• na płaskiej powierzchni, w miejscu odpowiednim do wagi urządzenia;

• dla zapewnienia dobrej wentylacji w odległości co najmniej 25 mm

obudowy urządzenia od podłoża, na którym się znajduje;

• z dala od źródeł zakłóceń elektrycznych: radia, nadajniki szerokopasmowe, itp.;

• z dala od nadmiernej wilgoci.

W zestawie znajdują się uchwyty oraz śrubki

do opcjonalnego mocowania rackowego.

1 Odłącz wszystkie kable od przełącznika.

2 Umieść uchwyt na dziurach na bocznej

części przełącznika i przykręć go śrubami.

3 Powtórz czynność z punktu nr

2 dla drugiego uchwytu.

4 Umieść przełącznik w racku i

przykręć go śrubami.

5 Podłącz kable.

Śruba uziemiająca obudowy

Umieszczony w gniazdku elektrycznym zacisk uziemienia umożliwia prawidłowe

uziemienie przełącznika Intellinet Network Solutions. Używając śruby

uziemiającej obudowy, upewnij się, że przewód jest podłączony do obiektu,

który ma bezpośredni dostęp do przewodu uziemiającego. W przypadku

montażu w regałach odbywa się to zwykle przez metalową ramę regału.

Instrukcje 24-Portowy Zarządzalny Przełącznik Gigabit Ethernet PoE+ z 2 Slotami SFP

Otros manuales para 560559

Este manual sirve para los siguientes modelos

Tabla de contenidos

Idiomas:

Otros manuales de Cambiar de Intellinet

Intellinet

Intellinet 560542 Manual de usuario

Intellinet

Intellinet 524513 Manual de usuario

Intellinet

Intellinet IIS-8G02M Manual de usuario

Intellinet

Intellinet 506441 Manual de usuario

Intellinet

Intellinet 503358 Manual de usuario

Intellinet

Intellinet IPS-16GM02-374W Manual de usuario

Intellinet

Intellinet IPS-10GM02-242W Manual de usuario

Intellinet

Intellinet 561587 Manual de usuario

Intellinet

Intellinet 524124 Manual de usuario

Intellinet

Intellinet 523530 Manual de usuario

Intellinet

Intellinet IPS-5G01-140W Manual de usuario

Intellinet

Intellinet 561501 Manual de usuario

Intellinet

Intellinet 523790 Manual de usuario

Intellinet

Intellinet 523929 Manual de usuario

Intellinet

Intellinet 524117 Manual de usuario

Intellinet

Intellinet 523547 Manual de usuario

Intellinet

Intellinet IES-08FP Manual de usuario

Intellinet

Intellinet 522618 Manual de usuario

Intellinet

Intellinet 508261 Manual de usuario

Intellinet

Intellinet 560665 Manual de usuario

Intellinet

Intellinet IES-05GP Manual de usuario

Intellinet

Intellinet 561686 Manual de usuario

Intellinet

Intellinet 524100 Manual de usuario

Intellinet

Intellinet 561297 Manual de usuario

Manuales populares de Cambiar de otras marcas

URC

URC Total Control MFS-8 Manual de usuario

Azbil

Azbil HPQ-D11 Manual de usuario

Sony

Sony DFS-900M Manual de usuario

SICK

SICK i17S Manual de usuario

F&F

F&F SZR-277 Manual de usuario

Shure

Shure UAMS/BK Manual de usuario

Dräger

Dräger X-zone Switch Off Manual de usuario

Asco

Asco Joucomatic 349 Series Manual de usuario

BT Mini Hub Manual de usuario

D-Link

D-Link DES-1226G Manual de usuario

Johnson Controls

Johnson Controls FS80-C Manual de usuario

Alcatel-Lucent

Alcatel-Lucent 7450 ESS-12 Manual de usuario

MicroNet

MicroNet SP1200A Manual de usuario

Ruijie

Ruijie RG-PF2920 Series Manual de instalación y funcionamiento

Altinex

Altinex DA1914SX Manual de usuario

MiLAN

MiLAN MIL-SM2401M Manual de usuario

RJM

RJM MASTERMIND PBC/6X Manual de usuario

Atlas

Atlas MMK-KVM8 Manual de usuario
