IFM Efector 200 OG Manual de usuario

Bedienungsanleitung

Operating instructions

Notice pour utilisateurs

Einweglichtschranke

Through-beam sensor

Barrage

photoélectrique

DEUTSCHENGLISH

FRANÇAIS

701260 / 04 09 / 2007

Bestimmungsgemäße Verwendung

Die Lichtschranke erfaßt berührungslos Gegenstände und Materialien

und meldet sie durch ein Schaltsignal.

Reichweite (r): siehe Typaufkleber

Elektrischer Anschluß

Schalten Sie die Anlage spannungsfrei. Schließen Sie das Gerät

an (s. Seite 17 oder Typenschild).

Adernfarben bei Kabelgeräten: BN = braun, BU = blau.

Ausgangsfunktion hell- ( ) oder dunkelschaltend ( ) je nach

Gerätetyp (s. Typenschild).

Hinweis: Miniatur-Sicherung gemäß technischem Datenblatt einsetzen.

Empfehlung: Nach einem Kurzschluss das Gerät auf sichere Funktion prüfen.

Montage

Befestigen Sie den Empfänger (Typbezeichnung OGE-..) mit Hilfe einer

Montagehalterung (Montage siehe nächste Seite).

Richten Sie den Sender (Typbezeichnung OGS-...) auf den Empfänger

aus und befestigen Sie ihn (Montage siehe nächste Seite).

Die maximale Reichweite wird nur bei genauer Ausrichtung erreicht.

Wichtig! Inbetriebnahme

Die Lichtschranke ist ohne weitere Einstellungen betriebsbereit (plug

and play) und auf Reichweite max. eingestellt. Dies bedeutet, daß die

Lichtschranke mit maximaler Betriebsreserve betrieben wird. Die nach-

folgend beschriebenen Einstellungen sind nur erforderlich wenn z.B.

teiltransparente Objekte erfasst werden sollen.

LED rot

Einstelltaste

LED grün

Empfänger Sender

DEUTSCH

Einstellen der Empfindlichkeit bei stillstehenden Objekten

Einstellungen 2 und 3 können auch in umgekehrter Reihenfolge erfolgen.

Ist die Einstellung der Empfindlichkeit nicht möglich (z. B. Hell-

signal und Dunkelsignal sind annähernd gleich stark) blinkt die

LED nach Schritt 3 für ca. 2s. Danach geht das Gerät mit unver-

änderter Empfindlichkeit in den Betriebsmodus über.

Drücken Sie ca. 2s, bis die LED blinkt.

Gerät in den Programmiermodus schalten.

Die LED beginnt schnell zu blinken. Sobald die LED langsam blinkt ist

das Gerät im Programmiermodus.

Empfindlichkeit mit Objekt einstellen.

Drücken Sie 1 mal.

Während des ersten Meßdurchgangs erlischt die LED. Sobald die

LED langsam blinkt ist das Gerät wieder im Programmiermodus.

Drücken Sie 1 mal.

Während des zweiten Meßdurchgangs erlischt die LED.

War die Programmierung erfolgreich, befindet sich das

Gerät nun im normalen Betriebsmodus.

Empfindlichkeit ohne Objekt einstellen.

Empfänger Sender

Einstellen der Empfindlichkeit bei bewegten Objekten

Ist die Einstellung der Empfindlichkeit nicht möglich (z. B. Hell-

signal und Dunkelsignal sind annähernd gleich stark) blinkt die

rote LED nach Schritt 3 für ca. 2s. Danach geht das Gerät mit

unveränderter Empfindlichkeit in den Betriebsmodus über.

Drücken Sie ca. 2s, bis die LED blinkt.

Gerät in den Programmiermodus schalten.

Die LED beginnt schnell zu blinken. Sobald die LED langsam blinkt ist

das Gerät im Programmiermodus.

Lassen Sie während der Messung (ca. 1s) mindestens zwei Objekte

durch den Erfassungsbereich der Optik laufen.

Drücken Sie 1 mal.

Während des ersten Meßdurchgangs erlischt die LED. Sobald die

LED langsam blinkt ist das Gerät wieder im Programmiermodus.

Drücken Sie 1 mal.

Während des zweiten Meßdurchgangs erlischt die LED.

War die Programmierung erfolgreich, befindet sich das

Gerät nun im normalen Betriebsmodus.

Lassen Sie während der Messung (ca. 1s) mindestens zwei Objekte

durch den Erfassungsbereich der Optik laufen.

Empfänger Sender

DEUTSCH

Wird die Einstelltaste während der Programmierung 15 min.

nicht betätigt geht das Gerät automatisch mit unveränderter

Empfindlichkeit in den Betriebsmodus über.

Wärend des gesamten Programmiervorgangs ist der Ausgang

des Gerätes durchgeschaltet!

Einstellen maximaler Empfindlichkeit

• Gehen Sie in den Programmiermodus (s. Schritt 1).

• Unterbrechen Sie den Lichtstrahl.

• Drücken Sie 2 mal die Einstelltaste (s. Schritte 2 und 3).

Verriegeln / Entriegeln

Betrieb

Prüfen Sie, ob das Gerät sicher funktioniert. Anzeige durch LED und

durch Ausgang.

Hellschaltende Geräte (Öffner)

Der Empfänger empfängt das Licht des Senders →LED leuchtet, Aus-

gang geschaltet: kein Objekt erkannt (sicherer Bereich).

Der Empfänger empfängt das Licht des Senders →LED blinkt (1 Hz),

Ausgang geschaltet: kein Objekt erkannt (unsicherer Bereich).

Der Empfänger empfängt kein Licht des Senders →LED aus, Ausgang

nicht geschaltet: Objekt erkannt.

Drücken Sie 10s lang.

Die rote LED beginnt nach 2s schnell

zu blinken.

Danach blinkt die LED ca. 8s lang-

sam. Nach dem Verlöschen der LED

ist das Gerät verriegelt.

Drücken Sie 10s lang.

Nach 10s erlischt die LED,

die Verriegelung ist aufgehoben.

Empfänger

Dunkelschaltende Geräte (Öffner)

Der Empfänger empfängt kein Licht des Senders →LED leuchtet, Aus-

gang geschaltet: Objekt erkannt (sicherer Bereich).

Der Empfänger empfängt sehr wenig Licht des Senders →LED blinkt

(1 Hz), Ausgang geschaltet: Objekt erkannt (unsicherer Bereich).

Der Empfänger empfängt das Licht des Senders →LED aus, Ausgang

nicht geschaltet: kein Objekt erkannt.

Wartung

Halten Sie die Linsen des Geräts von Verschmutzungen frei.

Verwenden Sie zur Reinigung keine Lösungsmittel oder Reiniger, die

die Kunststofflinsen beschädigen könnten.

ENGLISH

Function and features

The through-beam sensor detects objects and materials without

contact and indicates their presence by a switched signal.

Range (r): see type label.

Electrical connection

Isolate power, then connect the unit (see page 17 or type label).

Core colours: BN = brown, BU = blue.

Output function light-on ( ) or dark-on mode ( ) depending

on the unit (see type label).

Note: insert a miniature fuse according to the technical data sheet.

Recommendation: check the unit for reliable function after a short cirucit.

Installation

Fix the receiver (type OGE-...) in position.

Align the transmitter (type OGS-...) towards the receiver and tighten in

the same way.

Maximum range is only possible with precise alignment.

NB: Commissioning

The through-beam sensor is supplied ready to operate (plug and play)

set at the max. sensing range. This is sufficient if the through-beam

sensor can operate with maximum excess gain (highest contrast). The

following setting procedures should only be necessary in less straight-

forward applications, for example if partly transparent objects must be

detected.

LED red

push button LED green

receiver transmitter

Setting of the sensitivity with stationary objects

You can also proceed in reverse order: first setting without the object,

then with the object.

If the setting of the sensitivity is not possible (e.g. object

signal and background signal are about the same), the LED flashes

after step 3 for approx. 2s. The unit then passes into the operating

mode with the sensitivity being unchanged.

Press for about 2s until the LED flashes.

Activate the programming mode of the unit.

The LED starts to flash rapidly. The unit is in the programming mode

as soon as the LED flashes slowly

Set the sensitivity with object.

Press once.

The LED goes out during the first measuring process. As soon as the

LED flashes slowly, the unit is in the programming mode again.

Press once.

The LED goes out during the second measuring process.

If the programming was successful, the unit is now in the

normal operating mode.

Set the sensitivity without object.

receiver transmitter

ENGLISH

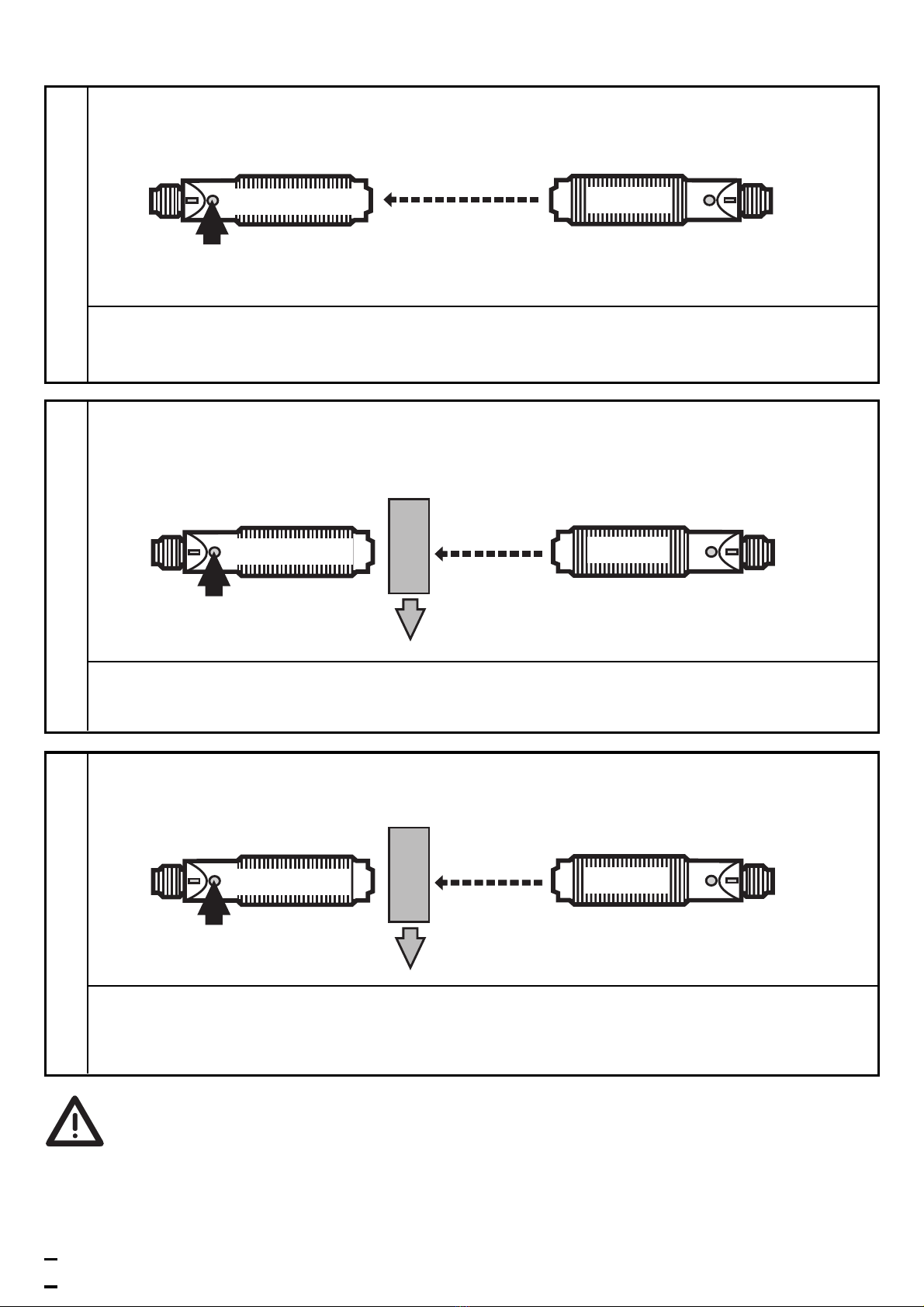

Setting of the sensitivity with moving objects

If the setting of the sensitivity is not possible (e.g. object signal

and background signal are about the same), the LED flashes after

step 3 for approx. 2s. The unit then passes into the operating

mode with the sensitivity being unchanged.

Press for about 2s until the red LED flashes.

Activate the programming mode of the unit.

The LED starts to flash rapidly. The unit is in the programming mode

as soon as the LED flashes slowly.

During the measurement (approx. 1s) allow at least two objects to

move through the sensing area of the lens.

Press once.

The LED goes out during the first measuring process. As soon as the

LED flashes slowly, the unit is in the programming mode again.

Press once.

The LED goes out during the second measuring process.

If the programming was successful, the unit is now in the

normal operating mode.

During the measurement (approx. 1s) allow at least two objects to

move through the sensing area of the lens.

receiver transmitter

If the setting button is not activated for 15 minutes during the

programming process, the unit passes automatically into the

operating mode with the sensitivity being unchanged.

The output of the unit is switched during the whole program-

ming operation!

Setting of the maximum sensitivity

• Go into the programming mode (step 1).

• Interrupt the light beam.

• Press the setting button twice (see steps 2 and 3).

Locking / Unlocking

Operation

Check the safe functioning of the diffuse reflection sensor. Display by

LED and by the output.

Units with light-on mode (normally closed)

The receiver receives the transmitter light →LED is on, output

switched: no object detected (certain range).

The receiver receives the transmitter light →LED flashes (1 Hz), output

switched,: no object detected (uncertain range).

The receiver receives no transmitter light →LED off, output not

switched: object detected.

Press for 10s.

The red LED starts to flash rapidly

after 2s.

After that the LED flashes slowly for

approx. 8s. When the LED goes out

the unit is locked.

Press for 10s.

After 10s the LED goes out,

locking is cancelled.

receiver
