Manual IB-DK2880-C41
USB4®Notebook DockingStation
Handbuch IB-DK2880-C41
USB4®Notebook DockingStation
USB4®
Manual IB-DK2880-C41
Please read carefully the following information to prevent injuries, da-
mage to material and device as well as data loss:
Warning levels
Signal words and safety codes indicate the warning level and provide immediate
information in terms of the probability of occurrence as well as the type and severity
of the consequences if the measures to prevent hazards are not complied with.
Warns of a directly hazardous situation causing
death or serious injury.
Warns of a potentially hazardous situation that may
cause death or serious injury.
Warns of a potentially hazardous situation that may
cause minor injury.
Warns of a potential situation that may cause ma-
terial or environmental damage and disrupt operative
processes.
1. Risk of electrical shock
Contact with parts conducting electricity
Risk of death by electrical shock
• Read the operating instructions prior to use
• Make sure the device has been de-energised prior to working on it
• Do not remove contact protection panels
• Avoid contact with conducting parts
• Do not bring plug contacts in contact with pointed and metal objects
• Use in intended environments only
• Operate the device using a power unit meeting the specifications of the type plate
only!
• Keep the device/power unit away from humidity, liquid, vapour and dust
• Do not modify the device
• Do not connect the device during thunderstorms
• Approach specialist retailers if you require repairs
2. Hazards during assembly (if intended)
Sharp components
Potential injuries to fingers or hands during assembly (if
intended)
• Read the operating instructions prior to assembly
• Avoid coming into contact with sharp edges or pointed components
• Do not force components together
• Use suitable tools
• Use potentially enclosed accessories and tools only
3. Hazards caused by a development of heat
Insufficient device/power unit ventilation
Overheating and failure of the device/power unit
• Prevent externally heating up components and ensure an exchange of air
• Do not cover the fan outlet and passive cooling elements
DANGER
WARNING
CAUTION
IMPORTANT
WARNING
CAUTION
IMPORTANT
Manual IB-DK2880-C41
• Avoid direct sunlight on the device/power unit
• Guarantee sufficient ambient air for the device/power unit
• Do not place objects on the device/power unit
4. Hazards caused by very small parts and packaging
Risk of suffocation
Risk of death by suffocation or swallowing
• Keep small parts and accessories away from children
• Store/dispose of plastic bags and packaging in an area that is inaccessible to
children
• Do not hand over small parts and packaging to children
5. Potential data loss
Data lost during commissioning
Potentially irreversible data loss
• Always comply with the information in the operating instructions/quick installation
guide
• Exclusively use the product once the specifications have been met
• Back up data prior to commissioning
• Back up data prior to connecting new hardware
• Use accessories enclosed with the product
6. Cleaning the device
Harmful cleaning agents
Scratches, discolouration, damage caused by moisture
or short circuit in the device
• Disconnect the device prior to cleaning
• Aggressive or intense cleaning agents and solvents are unsuitable
• Make sure there is no residual moisture after cleaning
• We recommend cleaning devices using a dry, anti-static cloth
7. Disposing of the device
Environmental pollution, unsuitable for recycling
Potential environmental pollution caused by
components, recycling circle interrupted
This icon on product and packaging indicates that this product must
not be disposed of as part of domestic waste. In compliance with the
Waste Electrical and Electronic Equipment Directive (WEEE) this elec-
trical device and potentially included batteries must not be disposed
of in conventional, domestic waste or recycling waste. If you would
like to dispose of this product and potentially included batteries, please
return it to the retailer or your local waste disposal and recycling point.
If you have any questions, please do not hesitate to contact our support at
WARNING
IMPORTANT
IMPORTANT
IMPORTANT
Handbuch IB-DK2880-C41
Zur Vermeidung körperlicher Schäden, sowie von Sach-, Geräteschäden
und Datenverlust beachten Sie bitte folgende Hinweise:
Warnstufen
Signalwort und Sicherheitszeichen kennzeichnen die Warnstufe und geben einen
sofortigen Hinweis auf Wahrscheinlichkeit, Art und Schwere der Folgen, wenn die
Maßnahmen zur Vermeidung der Gefahr nicht befolgt werden.
warnt vor einer unmittelbar gefährlichen Situation,
die zum Tod oder zu schweren Verletzungen führen
wird.
warnt vor einer möglicherweise gefährlichen
Situation, die zum Tod oder zu schweren Verletzungen
führen kann.
warnt vor einer möglicherweise gefährlichen Situati-
on, die zu leichten Verletzungen führen kann.
warnt vor einer möglichen Situation, die zu Sach- und
Umweltschäden führen und den Betriebsablauf stören
kann.
1. Gefahren durch elektrische Spannung
Kontakt mit elektrisch leitenden Teilen
Lebensgefahr durch Stromschlag
• vor Benutzung Betriebsanleitung lesen
• vor Arbeiten am Gerät, Spannungsfreiheit sicherstellen
• Kontaktschutzblenden nicht entfernen
• Kontakt mit Spannungsführenden Komponenten vermeiden.
• Steckkontakte nicht mit spitzen und metallischen Gegenständen berühren
• Verwendung nur in dafür vorgesehenen Umgebungen
• Gerät ausschließlich mit Typenschildkonformen Netzteil betreiben!
• Gerät/Netzteil fern von Feuchtigkeit, Flüssigkeit, Dampf und Staub halten
• Eigenständige Modifikationen sind unzulässig
• Gerät nicht während eines Gewitters anschließen
• Geben Sie Ihr Gerät im Reparaturfall in den Fachhandel
2. Gefahren während Montage (wenn vorgesehen)
Scharfkantige Bauteile
Finger- oder Handverletzungen bei Zusammenbau
(wenn vorgesehen) möglich
• vor Montage, Betriebsanleitung lesen
• Kontakt mit scharfen Kanten oder spitzen Bauteilen vermeiden
• Bauteile nicht mit Gewalt zusammensetzen
• geeignetes Werkzeug verwenden
• nur gegebenenfalls mitgeliefertes Zubehör und Werkzeug verwenden
3. Gefahren durch Wärmeentwicklung
Mangelhafte Belüftung des Geräts/Netzteils
Überhitzung und Ausfall des Geräts/Netzteils
• externe Erwärmung vermeiden und Luftaustausch zulassen
GEFAHR
WARNUNG
VORSICHT
ACHTUNG
WARNUNG
VORSICHT
ACHTUNG
Handbuch IB-DK2880-C41
• Lüfter-Auslass und passive Kühlkörper freihalten
• direkte Sonneneinstrahlung auf Gerät/Netzteil vermeiden
• ausreichend Umgebungsluft für Gerät/Netzteil sicherstellen
• keine Gegenstände auf dem Gerät/Netzteil abstellen
4. Gefahren durch Kleinstteile und Verpackung
Erstickungsgefahr
Lebensgefahr durch Ersticken oder Verschlucken
• Kleinteile, Zubehör für Kinder unzugänglich verwahren
• Plastiktüten und Verpackung für Kinder unzugänglich verwahren/entsorgen
• Kleinteile und Verpackungen nicht in Kinderhände geben
5. Möglicher Datenverlust
Datenverlust bei Inbetriebnahme
Unwiederbringlicher Datenverlust möglich
• Unbedingt Hinweise in der Bedienungsanleitung/Schnellinstallationsanleitung
beachten
• Produkt nur verwenden, wenn Spezifikationen erfüllt sind
• Datensicherung vor Inbetriebnahme durchführen
• Datensicherung vor Anschluss neuer Hardware durchführen
• dem Produkt beiliegendes Zubehör verwenden
6. Reinigung des Gerätes
Schädigende Reinigungsmittel
Kratzer, Farbveränderungen, Feuchteschäden oder
Kurzschluss am Gerät
• vor Reinigung, das Gerät außer Betrieb nehmen
• aggressive bzw. scharfe Reinigungs- und Lösungsmittel sind ungeeignet
• nach der Reinigung sicherstellen, dass keine Restfeuchtigkeit vorhanden ist
• Reinigung der Geräte am besten mit trockenem Antistatiktuch durchführen
7. Entsorgung des Gerätes
Umweltverschmutzung, Wiederverwertung nicht möglich
Mögliche Umweltbelastung durch Bestandteile,
Recyclingkreislauf unterbrochen
Dieses auf dem Produkt und der Verpackung angebrachte Symbol
zeigt an, dass dieses Produkt nicht mit dem Hausmüll entsorgt werden
darf. In Übereinstimmung mit der Richtlinie über Elektro- und Elekt-
ronik-Altgeräte (WEEE) darf dieses Elektrogerät und ggf. enthaltene
Batterien nicht im normalen Hausmüll oder dem Gelben Sack ent-
sorgt werden. Wenn Sie dieses Produkt und ggf. enthaltene Batterien
entsorgen möchten, bringen Sie diese bitte zur Verkaufsstelle zurück
oder zum Recycling-Sammelpunkt Ihrer Gemeinde.
Bei Fragen kontaktieren Sie gerne unseren Support unter support@raidsonic.de
oder besuchen Sie unsere Internetseite www.icybox.de.
WARNUNG
ACHTUNG
ACHTUNG
ACHTUNG
Manual IB-DK2880-C41
Package content
1x IB-DK2880-C41, 1x external power supply, 1x power cable (EU),
1x USB Type-C®to Type-C®cable, 1x manual

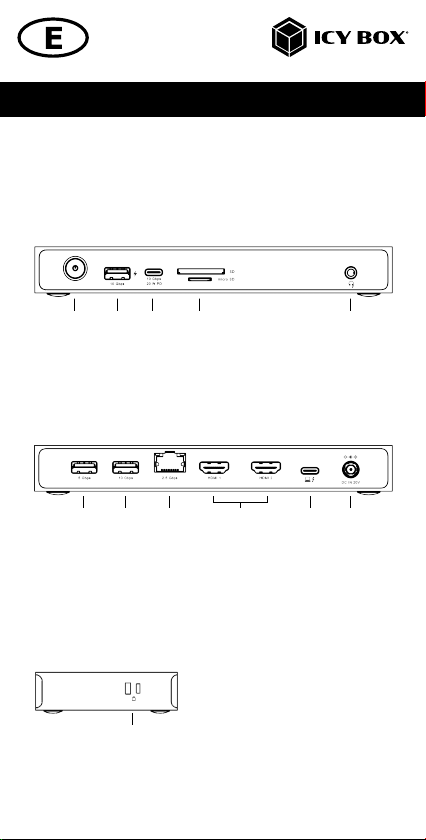

View

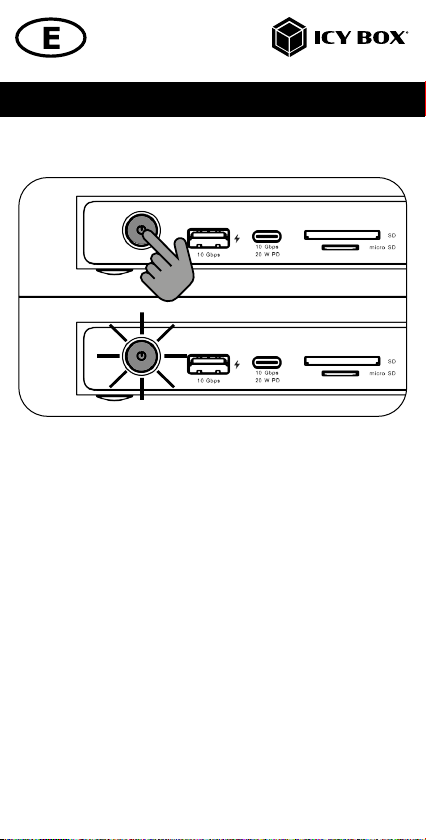

1. ON/OFF button and LED for power (white)
2. USB 3.2 Gen 2 Type-A data interface with up to 10 Gbit/s
3. USB 3.2 Gen 2 Type-C®data interface with up to 10 Gbit/s
and 20 W Power Delivery
4. SD 4.0 card reader for SD memory cards
microSD 4.0 card reader for microSD memory cards
5. 3.5 mm headset combo jack
6. USB 3.2 Gen 1 Type-A interface, data transfer rates up to 5 Gbit/s,
charging support 5 V/0.9 A
7. USB 3.2 Gen 2 Type-A interface, data transfer rates up to 10 Gbit/s,
charging support 5 V/0.9 A
8. RJ45 2.5 Gigabit Ethernet interface
9. 2x HDMI®2.1 interface with up to 8K@30 Hz
10. USB4®Type-C®host computer interface, Power Delivery 3.0 with PD
support up to 100 watts
11 . Power jack, DC 20 V/8.5 A, 170 W
12. Kensington Nano Security Slot™support
Kensington Security Slot™support
12
6
1
7
2
8
3 4 5
910 11
Manual IB-DK2880-C41
Requirements
• Available Thunderbolt™4, Thunderbolt™3, USB4®or DP Alt Mode
USB Type-C®host computer
• Host computer with Power Delivery and DP Alt Mode support
• Thunderbolt™4, USB4®is required to achieve 8K resolution
• Also supports other USB 3.2 host computers and lower resolution
monitors/displays
• Wide compatibility with various operating systems and devices
• Plug & Play, no driver installation required
USB Type-C®
Not all USB Type-C®host ports support the full functionality of the USB4®Type-C®
standard. Some ports might only provide data transfer without supporting Power
Delivery or DP Alt Mode over USB.
USB Type-C™≠USB Type-C™
Important!
This ICY BOX product requires the usage of DisplayPort™ Alt Mode
technology over the USB Type-C™ connector. Not all computers,
notebooks or tablets with a USB Type-C™ interface support the
DisplayPort™ Alt Mode.
Please check the specifications of your computer system as
well as its USB Type-C™ interface or use the ICY BOX product with a
Thunderbolt™ 3 connector.
Computer
manual
DisplayPort™
Alt Mode
USB version information
Legacy USB standards Current USB standards Data transfer rate
USB 3.0 = USB 3.1 (Gen 1) = USB 3.2 Gen 1 = 5 Gbit/s
USB 3.1 = USB 3.1 (Gen 2) = USB 3.2 Gen 2 = 10 Gbit/s
USB 3.2 (Gen 2x2) = USB 3.2 Gen 2x2 = 20 Gbit/s
-= USB4 Gen 3x2 = 40 Gbit/s
Manual IB-DK2880-C41
Starting up

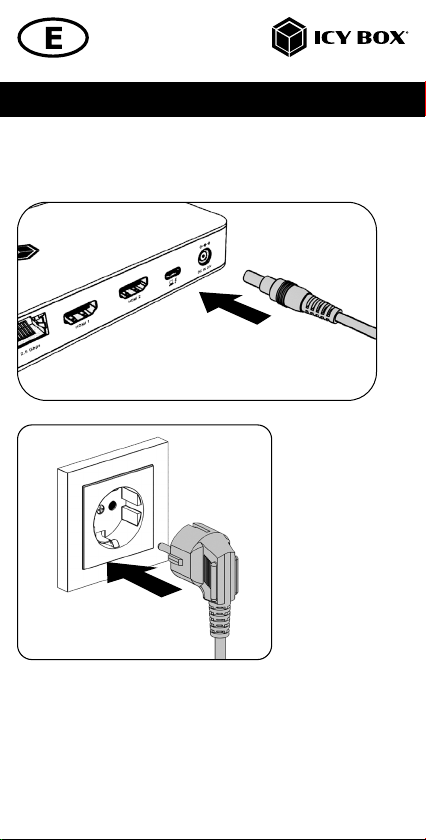

1. Plug in the power supply.
Manual IB-DK2880-C41

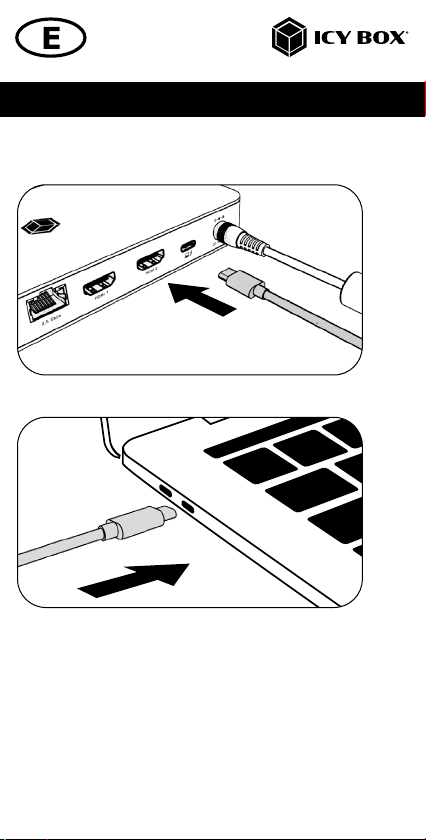

2. Connect the USB Type-C®plug of the supplied data cable to the host
Type-C®interface of the DockingStation.
3. Connect the other end of the USB Type-C®data cable to a supported
computer (at least USB 3.2 Gen 1).
Manual IB-DK2880-C41
4. Now switch on the unit and the power LED lights up white.
Note!
When using the device on a computer without Power Delivery support via a
USB Type-C®port, please note the following:
In this case the Type-C®host interface does in no way support Power Delivery which
is a prerequisite for the PD charging option. This means the DockingStation cannot
be used to charge the computer.
To use this dock to its full potential, ensure that the USB Type-C®host port of your
computer supports USB4®, DP Alt Mode and USB Power Delivery.
To be certain, please check whether the host PC Bios Version is the latest and confirm
compatibility with USB Type-C®Power Delivery and USB4®before application.
Please consult your host PC documentation or contact the PC manufacturer to
confirm compatibility with these technologies.
Tabla de contenidos
Idiomas:
Otros manuales de Estación de acoplamiento de Icy Box
Icy Box
Icy Box IB-DK4070-CPD Manual de usuario
Icy Box
Icy Box IB-1232CL-U3 Manual de usuario
Icy Box
Icy Box IB-DK2108M-C Manual de usuario
Icy Box
Icy Box IB-122CL-U3 Manual de usuario
Icy Box
Icy Box IB-TH100-DK Manual de usuario
Icy Box
Icy Box IB-DK2241AC Manual de usuario
Icy Box
Icy Box IB-DK4035-C Manual de usuario
Icy Box
Icy Box Thunderbolt IB-DK405-TB3 Manual de usuario
Icy Box
Icy Box IB-121CL-6G Manual de usuario
Icy Box
Icy Box BOX-DK2106-C Manual de usuario
Icy Box
Icy Box Thunderbolt 3 IB-DK2501-TB3 Manual de usuario
Icy Box
Icy Box IB-DK2280AC Manual de usuario
Icy Box
Icy Box IB-DK2403-C Manual de usuario
Icy Box
Icy Box IB-180MC-C31 Manual de usuario
Icy Box
Icy Box IB-DK4027-CPD Manual de usuario
Icy Box
Icy Box IB-118U3-SPC Manual de usuario
Icy Box
Icy Box DisplayLink IB-DK2256AC Manual de usuario
Icy Box
Icy Box IB-DK2651AC Manual de usuario
Icy Box
Icy Box IB-DK4030-2C Manual de usuario
Icy Box
Icy Box IB-1121-C31 Manual de usuario
