Icy Box IB-DK2651AC Manual de usuario
IB-DK2651AC
Manual IB-DK2651AC
USB 3.0 display and multi port docking station
Handbuch IB-DK2651AC
USB 3.0 Anzeige- und Multiport Docking Station
Manuel IB-DK2651AC
Écran et station d‘accueil multi-ports USB 3.0
Manuale IB-DK2651AC
Stazione docking multi-porta USB 3.0 con adattatore multi-display
Manual IB-DK2651AC
Estación de acoplamiento multipuertos y para monitores USB 3.0
Manual IB-DK2651AC
Docking Station para monitor e multiportas, com interface USB 3.0
Instrukcja IB-DK2651AC
Stacja dokująca do wyświetlaczy i wieloportowa USB 3.0
Ručník IB-DK2651AC
Dokovací stanice USB 3.0 na displej a s více porty
Εγχειρίδιο IB-DK2651AC
Σταθμός αγκύρωσης οθόνης και πολλαπλών θυρών USB 3.0
Руководство IB-DK2651AC
Σταθμός αγκύρωσης οθόνης και πολλαπλών θυρών USB 3.0
http:\\www.icybox.de
Manual IB-DK2651AC
Package content
IB-DK2651AC, 1x USB 3.0 cable, 1x power adapter,
1x Power Cord, 1xCD (driver for Windows and Mac),
1x quick installation guide
Headphone
Microphone jack
Powered USB 3.0 ports
Power LED
4x USB 3.0 ports
USB 3.0 Host Port
Power Connector
RJ45 Ethernet Port
HDMI Port
DVI-I Port
5.1 Audio Output Ports
Font view
Rear view
Connection diagram

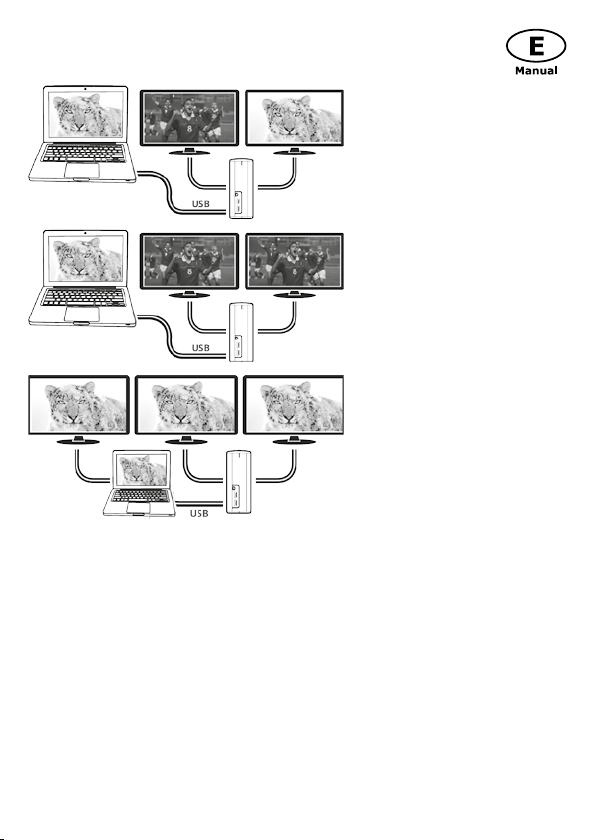

Display applications
Mode: Extend
Resolution: 7680x1080
Mode: Extend
Resolution: 5160x6840
In Windows, you can drag
your software to the 2nd
and/or 3rd display, and ad-
just the display ratio. Howe-
ver, the display eect may
vary depending on the soft-
ware you use.
USB 3.0 Host Computer
USB 3.0
USB 3.0
charging port DVI-I /HDMI
Ethernet
5.1 audio Audio in/out
Mode: Duplicate
Resolution: 3840x1080
*Note: Windows limits the
number of mirrored screens
to 2.
Mode: Duplicate
Resolution: 3840x1080
*Note: Windows limits the
number of mirrored screens
to 2.
Mode: Duplicate
Resolution: 1920x1080
IB-DK2651AC
USB 3.0 Display and multi port docking station
USB 3.0 Display and Multi Port Docking Station
Display and Port replicator with Fast Phone Charger
Description
The USB 3.0 Display and Multi Port Docking Station is designed for extra
connectivity demands.
With the docking station you can extend the connection of a Notebook to
more display and USB peripherals, Ethernet network, speaker and micro-
phone through one USB cable.
1. Install the Driver
* Caution: Do not connect the adapter to your computer before installing
the driver from the delivered CD or from the download area of
http://www.raidsonic.de.
Windows 7/8/8.1:
A. Insert the CD into the CD ROM drive.
B. The installer program will run automatically.
C. Click on “Run Setup.exe”.
D. Follow the instructions and nish the driver installation.
E. Connect the adapter to a USB port on the PC.
F. Restart the PC.
G. The IB-DK2651AC is ready to be used.
MAC OS X 10.9:
A. Insert the CD into the CD ROM drive.
B. Run the le Mac_driver\ driver.dmg by double click.
C. Follow the instructions and nish the driver installation.
D. Connect the adapter to a USB port on the mac.
E. Restart the mac.
F. The IB-DK2651AC is ready to be used.
2. Connection to Monitor/Projector
Connect the USB 3.0 cable to your notebook / PC and connect your monitor
/ projector to the HDMI or DVI port.
Please setup your display settings accordingly to your operating system and
requirements.
For detailed information of your operating system, see the corresponding
operation manual and description of your operating system.
3. Charging function for mobile devices
The two front USB3-0 connectors are designed for both data transfer with
USB3.0 speed, as well as for charging your mobile devices (Smartphones
and tablets) with max 5V/2A or 1.0A – 1.3A charging current.
IB-DK2651AC
USB 3.0 Anzeige- und Multiport Docking Station
Anzeige- und Anschlussreplikator mit schneller Telefonladefunktion
Beschreibung
Die USB 3.0 Multiport Docking Station wurde zur Anschlusserweiterung Ihres
Computersystems entwickelt. Mit der Docking Station können Sie über nur
eine USB 3.0 Schnittstelle Ihres Notebooks oder PC’s weitere Anzeigeeinhei-
ten, USB Geräte, Ethernet Netzwerk, Lautsprecher und Mikrofon verwenden.
1. Installieren Sie den Treiber
*Achtung: Installieren Sie bitte zuerst den Treiber mithilfe der beiliegenden
Treiber CD-ROM oder laden Sie die aktuellen Treiber unter
http://www.raidsonic.de herunter. Schließen Sie erst nach der Installation
die Docking Station an ihr System an!
Windows 7/8/8.1
A. Legen Sie die CD in ihr CD ROM Laufwerk
B. Starten Sie „Run Setup.exe“
C. Folgen Sie den Anweisungen und Beenden Sie die Installation
D. Starten Sie ihren PC neu
E. Verbinden Sie die Dockingstation mit ihrem PC
F. Fertig! Sie können den IB-DK2651AC nun verwenden.
MAC OS X 10.9
A. Legen Sie die CD in ihr CD Rom Laufwerk
B. Starten Sie Datei Mac_driver\ driver.dmg
C. Folgen Sie den Anweisungen
D. Verbinden Sie die Dockingstation mit Ihrem Mac
E. Starten Sie ihren Mac neu
F. Fertig! Sie können die IB-DK2651AC nun verwenden.
2. Monitor / Projektor verbinden
Verbinden Sie das USB 3.0 Kabel mit ihrem Notebook und anschließend den
Monitor/Projektor mit einem HDMI oder DVI Kabel. Nun navigieren Sie unter
Windows und Mac in die Einstellungen/Bilschirmauösung und stellen die Auf-
lösung und Monitoreigenschaften nach ihren Wünschen ein.
Zur optimalen Einstellung Ihrer Anzeigeeinheiten gehen Sie bitte entsprechend
Ihres Betriebssystems und Bedürfnissen vor. Genauere Informationen entneh-
men Sie bitte dem Handbuch und Beschreibungen ihres Betriebssystems.
3. Smartphone / Tablet – Ladefunktion
Die beiden Front USB3-0 Anschlüsse sind sowohl für Datentransfer mit USB3.0
Geschwindigkeit ausgelegt, als auch für das Laden Ihrer mobilen Geräte. Smart-
phone oder Tablet können mit 5V / 2.1A oder 1.0A – 1.3A geladen werden.
IB-DK2651AC
Écran et station d‘accueil multi-ports USB 3.0
Écran et réplicateur de ports avec chargeur de téléphone
Description
L‘ensemble écran et station d‘accueil multi-ports USB 3.0 est conçu pour les
besoins de connectivités supplémentaires.
Grâce à la station d‘accueil, vous pouvez étendre la connexion d‘un ordi-
nateur à d‘avantage de périphériques d‘achage et USB, réseau Ethernet,
haut-parleur et microphone via un câble USB.
1. Installation du pilote
* Attention: Ne pas brancher l‘adaptateur à votre ordinateur avant d‘in-
staller le pilote à partir du CD fourni ou de la zone de téléchargement à
l‘adresse http://www.raidsonic.de.
Windows 7/8/8.1 :
A. Insérez le CD dans le lecteur de CD ROM.
B. Le programme d‘installation s‘exécutera automatiquement.
C. Cliquez sur « Run Setup.exe ».
D. Suivez les instructions et terminez l‘installation du pilote.
E. Connectez l‘adaptateur à un port USB du PC.
F. Redémarrez le PC.
G. L‘IB-DK2651AC est prêt à l‘emploi.
MAC OS X 10.9:
A. Insérez le CD dans le lecteur de CD ROM.
B. Exécutez le chier Mac_driver\ driver.dmg en double-cliquant dessus.
C. Suivez les instructions et terminez l‘installation du pilote.
D. Connectez l‘adaptateur à un port USB du MAC.
E. Redémarrez le MAC.
F. L‘IB-DK2651AC est prêt à l‘emploi.
2. Raccordement au moniteur/projecteur
Branchez le câble USB 3.0 à votre notebook / PC et connectez votre moniteur /
projecteur au port HDMI ou DVI.
Veuillez congurer les paramètres de votre moniteur selon votre système d‘ex-
ploitation et votre conguration requise. Pour plus d‘informations sur votre système
d‘exploitation, reportez-vous à son manuel de fonctionnement et à sa description.
3. Fonction de chargement
Les deux avant-USB3 0 connecteurs sont conçus à la fois pour le transfert de
données à la vitesse USB 3.0, ainsi que pour recharger vos appareils mobiles
(Smartphones / Tablet) max 5V/2A ou 1.0A - 1.3A courant de charge.
IB-DK2651AC
Stazione docking multi-porta USB 3.0 con adattatore multi-display
Replicatore di porte con adattatore multi-display e caricabatteria per cellulare
Descrizione
La stazione docking multi-porta USB 3.0 con adattatore multi-display ri-
sponde alle esigenze di connettività extra.
Con la stazione docking è possibile estendere per mezzo di un cavo USB la
connessione di un computer a più di una periferica USB e display, alla rete
Ethernet, agli speaker e al microfono.
1. Installazione dei driver
* Attenzione: non collegare l’adattatore al PC prima di installare i driver dal
CD fornito o dall’area di download all’indirizzo http://www.raidsonic.de.
Windows 7/8/8.1:
A. Inserire il CD nel CD ROM.
B. Il programma di installazione si avvia automaticamente.
C. Fare clic su “Run Setup.exe”.
D. Seguire le istruzioni e nire l’installazione dei driver.
E. Collegare l’adattatore alla porta USB del PC.
F. Riavviare il PC.
G. IB-DK2651AC è pronto all’uso.
MAC OS X 10.9:
A. Inserire il CD nel CD ROM.
B. Eseguire il le Mac_driver\ driver.dmg facendo doppio clic su di esso.
C. Seguire le istruzioni e nire l’installazione dei driver.
D. Collegare l’adattatore alla porta USB del MAC.
E. Riavviare il MAC.
F. IB-DK2651AC è pronto all’uso.
2. Collegamento al monitor/proiettore
Collegare il cavo USB 3.0 al notebook/PC ed il monitor/proiettore alla porta
HDMI o DVI.
Congurare il monitor in base ai propri requisiti e al proprio sistema opera-
tivo.
Per ulteriori informazioni sul proprio sistema operativo, consultare il rispet-
tivo manuale d’uso e la descrizione del sistema operativo.
3. Funzione di carica per i dispositivi mobili
I due anteriori USB3-0 connettori sono progettati sia per il trasferimen-
to dati con velocità USB3.0, nonché per la ricarica dei dispositivi mobili
(smartphone e tablet) con max 5V/2A o 1.0A - 1.3A corrente di carica.
IB-DK2651AC
Estación de acoplamiento multipuertos y para monitores USB 3.0
Replicador de puertos y monitores con cargador para teléfono
Descripción
Estación de acoplamiento multipuertos y para monitores USB 3.0 se ha diseña-
do para satisfacer la necesidad de conexiones adicionales.
Con la estación de acoplamiento es posible ampliar la conexión de un orde-
nador para otra pantalla y periféricos USB, red Ethernet, altavoz y micrófono a
través de un cable USB.
1. Instalación del controlador
* Precaución: No conectar el adaptador al ordenador antes de instalar el
controlador desde el CD suministrado o desde la zona de descargas en http://
www.raidsonic.de.
Windows 7/8/8.1:
A. Introduzca el CD en la unidad CD ROM.
B. El programa del instalador se ejecutará automáticamente.
C. Haga clic en “Run Setup.exe”.
D. Siga las instrucciones hasta que concluya la instalación del controlador.
E. Conecte el adaptador a un puerto USB del PC.
F. Reinicie el PC.
G. El IB-DK2651AC ya está listo para comenzar a utilizarlo.
MAC OS X 10.9:
A. Introduzca el CD en la unidad CD ROM.
B. Haga doble clic en el archivo Mac_driver\ driver.dmg para ejecutar-
lo.
C. Siga las instrucciones hasta que concluya la instalación del controlador.
D. Conecte el adaptador a un puerto USB del MAC.
E. Reinicie el MAC.
F. El IB-DK2651AC ya está listo para comenzar a utilizarlo.
2. Conexión a un monitor/proyector
Conecte el cable USB 3.0 al portátil/PC y su monitor/proyector al puerto HDMI o DVI.
Adapte la conguración de su monitor al sistema operativo en ejecución o
conforme a los requisitos.
Si necesita más información sobre su sistema operativo, consulte el manual de
funcionamiento correspondiente y la descripción de su sistema operativo.
3. Función de carga para dispositivos móviles
Los dos USB3-0 conectores frontales están diseñados tanto para la transferencia
de datos con velocidad USB3.0, así como para la carga de sus dispositivos móviles
(Smartphones / tablets) con un máximo de 5V/2A o 1.0A – 1.3 corriente de carga.
IB-DK2651AC
Docking Station para monitor e multiportas, com interface USB 3.0
Replicador de monitor e de portas com carregador de telefone
Descrição
A Docking Station para monitor e multiportas, com interface USB 3.0, está
concebida para exigências de conectividade acrescidas.
A Docking Station permite-lhe aumentar a conexão de um computador a
vários periféricos de monitor e USB, rede Ethernet, altifalantes e microfone
através de um cabo USB.
1. Instalar o controlador
* Atenção: não ligue o adaptador ao seu computador antes de instalar o
controlador a partir do CD fornecido ou a partir da área de transferências
de http://www.raidsonic.de.
Windows 7/8/8.1:
A. Insira o CD na unidade de CD-ROM.
B. O programa de instalação irá executar-se automaticamente.
C. Clique em “Run Setup.exe”.
D. Observe as instruções e termine a instalação do controlador.
E. Ligue o adaptador a uma porta USB no PC.
F. Reinicie o PC.
G. O IB-DK2651AC está pronto a ser usado.
MAC OS X 10.9:
A. Insira o CD na unidade de CD-ROM.
B. Execute o cheiro Mac_driver\ driver.dmg clicando duas vezes nele.
C. Observe as instruções e termine a instalação do controlador.
D. Ligue o adaptador a uma porta USB no MAC.
E. Reinicie o MAC.
F. O IB-DK2651AC está pronto a ser usado.
2. Conexão ao monitor/projetor
Ligue o cabo USB 3.0 ao seu computador portátil/PC e ligue o seu monitor/
projetor à porta HDMI ou DVI.
Congure as denições do seu monitor de acordo com o seu sistema opera-
tivo e com os requisitos do mesmo.
Para informações mais pormenorizadas sobre o seu sistema operativo, consul-
te o respetivo manual de instruções e a descrição do seu sistema operativo.
3. Função de carregamento para dispositivos móveis
The two front USB3-0 connectors are designed for both data transfer with
USB3.0 speed, as well as for charging your mobile devices (Smartphones
and tablets) com máx 5V/2A ou 1.0A - 1.3A corrente de carga.
Tabla de contenidos
Idiomas:
Otros manuales de Estación de acoplamiento de Icy Box
Icy Box
Icy Box USB4 IB-DK2880-C41 Manual de usuario
Icy Box
Icy Box IB-118U3-SPC Manual de usuario
Icy Box
Icy Box IB-127CL-U3 Manual de usuario
Icy Box
Icy Box IB-DK2242AC Manual de usuario
Icy Box
Icy Box IB-DK8801-TB4 Manual de usuario
Icy Box
Icy Box IB-180MC-C31 Manual de usuario
Icy Box
Icy Box DisplayLink IB-DK4080AC Manual de usuario
Icy Box
Icy Box IB-2912MCL-C31 Manual de usuario
Icy Box
Icy Box IB-125CH Manual de usuario
Icy Box
Icy Box IB-DK2116-C Manual de usuario
Icy Box
Icy Box IB-DK2701-TB3 Manual de usuario
Icy Box
Icy Box Thunderbolt IB-DK405-TB3 Manual de usuario
Icy Box
Icy Box IB-DK2244AC Manual de usuario
Icy Box
Icy Box IB-DK2243AC Manual de usuario
Icy Box
Icy Box IB-DK2241AC Manual de usuario
Icy Box
Icy Box Thunderbolt 3 IB-DK2501-TB3 Manual de usuario
Icy Box
Icy Box DisplayLink IB-DK2256AC Manual de usuario
Icy Box
Icy Box IB-DK2108M-C Manual de usuario
Icy Box
Icy Box IB-2502CL-U3 Manual de usuario
Icy Box
Icy Box IB-DK4036-2C Manual de usuario
