Icy Box IB-DK2280AC Manual de usuario

Manual IB-DK2280AC

DisplayLink® Hybrid DockingStation with

quadruple video output

Handbuch IB-DK2280AC

DisplayLink® Hybrid DockingStation mit

vierfacher Videoausgabe

Manual IB-DK2280AC

Please read carefully the following information to prevent injuries, da-

mage to material and device as well as data loss:

Warning levels

Signal words and safety codes indicate the warning level and provide immediate

information in terms of the probability of occurrence as well as the type and severity

of the consequences if the measures to prevent hazards are not complied with.

Warns of a directly hazardous situation causing

death or serious injury.

Warns of a potentially hazardous situation that may

cause death or serious injury.

Warns of a potentially hazardous situation that may

cause minor injury.

Warns of a potential situation that may cause ma-

terial or environmental damage and disrupt operative

processes.

1. Risk of electrical shock

Contact with parts conducting electricity

Risk of death by electrical shock

• Read the operating instructions prior to use

• Make sure the device has been de-energised prior to working on it

• Do not remove contact protection panels

• Avoid contact with conducting parts

• Do not bring plug contacts in contact with pointed and metal objects

• Use in intended environments only

• Operate the device using a power unit meeting the speciﬁcations of the type plate

only!

• Keep the device/power unit away from humidity, liquid, vapour and dust

• Do not modify the device

• Do not connect the device during thunderstorms

• Approach specialist retailers if you require repairs

2. Hazards during assembly (if intended)

Sharp components

Potential injuries to ﬁngers or hands during assembly (if

intended)

• Read the operating instructions prior to assembly

• Avoid coming into contact with sharp edges or pointed components

• Do not force components together

• Use suitable tools

• Use potentially enclosed accessories and tools only

3. Hazards caused by a development of heat

Insufﬁcient device/power unit ventilation

Overheating and failure of the device/power unit

• Prevent externally heating up components and ensure an exchange of air

• Do not cover the fan outlet and passive cooling elements

DANGER

WARNING

CAUTION

IMPORTANT

WARNING

CAUTION

IMPORTANT

Manual IB-DK2280AC

• Avoid direct sunlight on the device/power unit

• Guarantee sufﬁcient ambient air for the device/power unit

• Do not place objects on the device/power unit

4. Hazards caused by very small parts and packaging

Risk of suffocation

Risk of death by suffocation or swallowing

• Keep small parts and accessories away from children

• Store/dispose of plastic bags and packaging in an area that is inaccessible to

children

• Do not hand over small parts and packaging to children

5. Potential data loss

Data lost during commissioning

Potentially irreversible data loss

• Always comply with the information in the operating instructions/quick installation

guide

• Exclusively use the product once the speciﬁcations have been met

• Back up data prior to commissioning

• Back up data prior to connecting new hardware

• Use accessories enclosed with the product

6. Cleaning the device

Harmful cleaning agents

Scratches, discolouration, damage caused by moisture

or short circuit in the device

• Disconnect the device prior to cleaning

• Aggressive or intense cleaning agents and solvents are unsuitable

• Make sure there is no residual moisture after cleaning

• We recommend cleaning devices using a dry, anti-static cloth

7. Disposing of the device

Environmental pollution, unsuitable for recycling

Potential environmental pollution caused by

components, recycling circle interrupted

This icon on product and packaging indicates that this product must

not be disposed of as part of domestic waste. In compliance with the

Waste Electrical and Electronic Equipment Directive (WEEE) this elec-

trical device and potentially included batteries must not be disposed

of in conventional, domestic waste or recycling waste. If you would

like to dispose of this product and potentially included batteries, please

return it to the retailer or your local waste disposal and recycling point.

If you have any questions, please do not hesitate to contact our support at

[email protected] or visit our website at www.icybox.de.

WARNING

IMPORTANT

Handbuch IB-DK2280AC

Zur Vermeidung körperlicher Schäden, sowie von Sach-, Geräteschäden

und Datenverlust beachten Sie bitte folgende Hinweise:

Warnstufen

Signalwort und Sicherheitszeichen kennzeichnen die Warnstufe und geben einen

sofortigen Hinweis auf Wahrscheinlichkeit, Art und Schwere der Folgen, wenn die

Maßnahmen zur Vermeidung der Gefahr nicht befolgt werden.

warnt vor einer unmittelbar gefährlichen Situation, die

zum Tod oder zu schweren Verletzungen führen wird.

warnt vor einer möglicherweise gefährlichen

Situation, die zum Tod oder zu schweren Verletzungen

führen kann.

warnt vor einer möglicherweise gefährlichen Situati-

on, die zu leichten Verletzungen führen kann.

warnt vor einer möglichen Situation, die zu Sach- und

Umweltschäden führen und den Betriebsablauf stören

kann.

1. Gefahren durch elektrische Spannung

Kontakt mit elektrisch leitenden Teilen

Lebensgefahr durch Stromschlag

• vor Benutzung Betriebsanleitung lesen

• vor Arbeiten am Gerät, Spannungsfreiheit sicherstellen

• Kontaktschutzblenden nicht entfernen

• Kontakt mit Spannungsführenden Komponenten vermeiden.

• Steckkontakte nicht mit spitzen und metallischen Gegenständen berühren

• Verwendung nur in dafür vorgesehenen Umgebungen

• Gerät ausschließlich mit Typenschildkonformen Netzteil betreiben!

• Gerät/Netzteil fern von Feuchtigkeit, Flüssigkeit, Dampf und Staub halten

• Eigenständige Modiﬁkationen sind unzulässig

• Gerät nicht während eines Gewitters anschließen

• Geben Sie Ihr Gerät im Reparaturfall in den Fachhandel

2. Gefahren während Montage (wenn vorgesehen)

Scharfkantige Bauteile

Finger- oder Handverletzungen bei Zusammenbau

(wenn vorgesehen) möglich

• vor Montage, Betriebsanleitung lesen

• Kontakt mit scharfen Kanten oder spitzen Bauteilen vermeiden

• Bauteile nicht mit Gewalt zusammensetzen

• geeignetes Werkzeug verwenden

• nur gegebenenfalls mitgeliefertes Zubehör und Werkzeug verwenden

3. Gefahren durch Wärmeentwicklung

Mangelhafte Belüftung des Geräts/Netzteils

Überhitzung und Ausfall des Geräts/Netzteils

• externe Erwärmung vermeiden und Luftaustausch zulassen

• Lüfter-Auslass und passive Kühlkörper freihalten

GEFAHR

WARNUNG

VORSICHT

ACHTUNG

WARNUNG

VORSICHT

ACHTUNG

Handbuch IB-DK2280AC

• direkte Sonneneinstrahlung auf Gerät/Netzteil vermeiden

• ausreichend Umgebungsluft für Gerät/Netzteil sicherstellen

• keine Gegenstände auf dem Gerät/Netzteil abstellen

4. Gefahren durch Kleinstteile und Verpackung

Erstickungsgefahr

Lebensgefahr durch Ersticken oder Verschlucken

• Kleinteile, Zubehör für Kinder unzugänglich verwahren

• Plastiktüten und Verpackung für Kinder unzugänglich verwahren/entsorgen

• Kleinteile und Verpackungen nicht in Kinderhände geben

5. Möglicher Datenverlust

Datenverlust bei Inbetriebnahme

Unwiederbringlicher Datenverlust möglich

• Unbedingt Hinweise in der Bedienungsanleitung/Schnellinstallationsanleitung

beachten

• Produkt nur verwenden, wenn Speziﬁkationen erfüllt sind

• Datensicherung vor Inbetriebnahme durchführen

• Datensicherung vor Anschluss neuer Hardware durchführen

• dem Produkt beiliegendes Zubehör verwenden

6. Reinigung des Gerätes

Schädigende Reinigungsmittel

Kratzer, Farbveränderungen, Feuchteschäden oder

Kurzschluss am Gerät

• vor Reinigung, das Gerät außer Betrieb nehmen

• aggressive bzw. scharfe Reinigungs- und Lösungsmittel sind ungeeignet

• nach der Reinigung sicherstellen, dass keine Restfeuchtigkeit vorhanden ist

• Reinigung der Geräte am besten mit trockenem Antistatiktuch durchführen

7. Entsorgung des Gerätes

Umweltverschmutzung, Wiederverwertung nicht möglich

Mögliche Umweltbelastung durch Bestandteile,

Recyclingkreislauf unterbrochen

Dieses auf dem Produkt und der Verpackung angebrachte Symbol

zeigt an, dass dieses Produkt nicht mit dem Hausmüll entsorgt werden

darf. In Übereinstimmung mit der Richtlinie über Elektro- und Elekt-

ronik-Altgeräte (WEEE) darf dieses Elektrogerät und ggf. enthaltene

Batterien nicht im normalen Hausmüll oder dem Gelben Sack ent-

sorgt werden. Wenn Sie dieses Produkt und ggf. enthaltene Batterien

entsorgen möchten, bringen Sie diese bitte zur Verkaufsstelle zurück

oder zum Recycling-Sammelpunkt Ihrer Gemeinde.

Bei Fragen kontaktieren Sie gerne unseren Support unter [email protected]

oder besuchen Sie unsere Internetseite www.icybox.de.

WARNUNG

ACHTUNG

Manual IB-DK2280AC

Package content

1x IB-DK2280AC, 1x external power supply, 1x power cable (EU),

1x USB Type-C® to Type-C®/ Type-A (adapter) cable, 1x manual

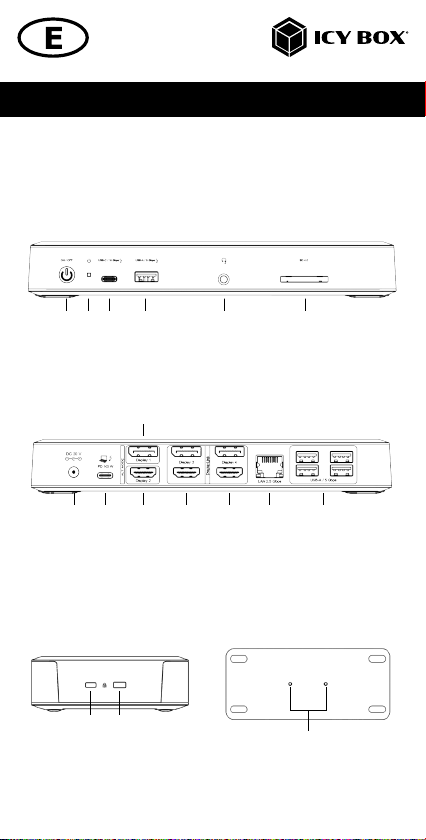

View

1. ON/OFF button

2. Power LED (green)

3. USB 3.2 Gen 2 Type-C® data interface with up to 10 Gbit/s

4. USB 3.2 Gen 1 Type-A data interface with up to 5 Gbit/s

5. 3.5 mm headset combo jack

6. SD 4.0 card reader for SD memory cards

7. Power jack, DC 20 V/6.75 A, 135 W

8. USB 3.2 Gen 2 Type-C® host interface, Power Delivery up to 100 W

9. DP Alt Mode DisplayPort™ 1.4 interface (Display 1)

10. DP Alt Mode HDMI® 2.1 interface (Display 2)

11 . DisplayLink® HDMI® 2.0 and DisplayPort™ 1.4 interfaces (Display 3)

12. DisplayLink® HDMI® 2.0 and DisplayPort™ 1.4 interfaces (Display 4)

13. RJ45 2.5 Gigabit Ethernet interface

14. 4x USB 3.2 Gen 1 Type-A data interface with up to 5 Gbit/s

15. Kensington Nano Security Slot™ support

16. Kensington Security Slot™ support

17. Screw holes for VESA® plate (not included)

3 4 5 6

11 12 13 14

Manual IB-DK2280AC

Requirements

Supported Operating Systems:

• Windows®, macOS®, Chrome OS™, Ubuntu (Linux)

• Installed DisplayLink® driver

Host compatibility:

• USB Type-A, USB Type-C®, Thunderbolt™ 3/4, USB4®

• Power Delivery and DP Alt Mode function (Display 1 and 2) only via

Type-C® host computer with Power Delivery and DP Alt Mode support

USB Type-C®

Not all USB Type-C®host ports support the full functionality of the USB Type-C®

standard. Some ports might only provide data transfer without supporting Power

Delivery over USB.

To use this dock to its full potential, ensure that the USB Type-C® host port of your

computer supports DP Alt Mode, USB Power Delivery, Thunderbolt™ 3 / 4 or

USB4®.

Attention!

In case your computer supports only the DP Alt Mode protocol and the

DisplayLink® driver is not installed:

only the DP Alt Mode interfaces (Display 1 and 2) can be used.

In case your computer does not support the DP Alt Mode protocol and

only has USB 3.2 Gen 2 and the DisplayLink® driver installed:

only the DisplayPort™/ HDMI® 3 (4K) and DisplayPort™/HDMI® 4 (4K) interfa-

ces can be used.

USB Type-C™≠USB Type-C™

Important!

This ICY BOX product requires the usage of DisplayPort™ Alt Mode

technology over the USB Type-C™ connector. Not all computers,

notebooks or tablets with a USB Type-C™ interface support the

DisplayPort™ Alt Mode.

Please check the speciﬁcations of your computer system as

well as its USB Type-C™ interface or use the ICY BOX product with a

Thunderbolt™ 3 connector.

Computer

manual

DisplayPort™

Alt Mode

USB version information

Legacy USB standards Current USB standards Data transfer rate

USB 3.0 = USB 3.1 (Gen 1) = USB 3.2 Gen 1 = 5 Gbit/s

USB 3.1 = USB 3.1 (Gen 2) = USB 3.2 Gen 2 = 10 Gbit/s

USB 3.2 (Gen 2x2) = USB 3.2 Gen 2x2 = 20 Gbit/s

-= USB4 Gen 3x2 = 40 Gbit/s

Manual IB-DK2280AC

In case your computer supports both, the DP Alt Mode protocol and

USB 3.2 Gen 2 with installed DisplayLink® driver:

the DP Alt Mode HDMI® / DisplayPort™ 1 (4K) and HDMI® / DisplayPort™ 2

(4K) interfaces and the DisplayPort™/ HDMI® 3 (4K) and DisplayPort™/HDMI®

4 (4K) interfaces can be used.

Starting up

Driver installation!

Caution: Do not connect the DockingStation to your computer before installing the

driver from the download area of:

https://www.synaptics.com/products/displaylink-graphics/downloads

1. Select your operating system and download the correct driver

from the webpage mentioned above.

2. Click on the executable ﬁle of the related version.

3. Follow the instructions and ﬁnish the driver installation.

4. Connect the DockingStation to a supported USB Type-C® port of the PC.

5. Restart the PC.

6. The IB-DK2280AC is ready for use.

Note!

Chrome OS™: The DisplayLink® driver is already pre-installed under Chrome OS™.

Manual IB-DK2280AC

Starting up

1. Connect the power supply.

Manual IB-DK2280AC

2. Connect the USB Type-C® plug of the supplied data cable to the host

Type-C® interface of the DockingStation.

3. Connect the other end of the data cable (either USB Type-C® or the inclu-

ded Type-A adapter) to a supported computer (at least USB 3.2 Gen 1).

DP Alt

Mode DP Alt

Mode

DisplayLinkDisplayLink DisplayLinkDisplayLink

DP Alt

Mode DP Alt

Mode

Tabla de contenidos

Idiomas:

Otros manuales de Estación de acoplamiento de Icy Box

Icy Box

Icy Box IB-DK2242AC Manual de usuario

Icy Box

Icy Box IB-DK8801-TB4 Manual de usuario

Icy Box

Icy Box IB-DK4027-CPD Manual de usuario

Icy Box

Icy Box IB-DK2246AC Manual de usuario

Icy Box

Icy Box Thunderbolt IB-DK406-TB3 Manual de usuario

Icy Box

Icy Box USB4 IB-DK2880-C41 Manual de usuario

Icy Box

Icy Box IB-121CL-6G Manual de usuario

Icy Box

Icy Box IB-DK4034-CPD Manual de usuario

Icy Box

Icy Box IB-DK2801-TB3 Manual de usuario

Icy Box

Icy Box IB-TH100-DK Manual de usuario

Icy Box

Icy Box IB-DK2701-TB3 Manual de usuario

Icy Box

Icy Box Thunderbolt 3 IB-DK2501-TB3 Manual de usuario

Icy Box

Icy Box IB-DK4029-CPD Manual de usuario

Icy Box

Icy Box IB-118U3-SPC Manual de usuario

Icy Box

Icy Box BOX-DK2106-C Manual de usuario

Icy Box

Icy Box DisplayLink IB-DK2288AC Manual de usuario

Icy Box

Icy Box IB-DK2501-TB3 Manual de usuario

Icy Box

Icy Box IB-DK4028-CPD Manual de usuario

Icy Box

Icy Box IB-1124L-C3 Manual de usuario

Icy Box

Icy Box Thunderbolt IB-DK405-TB3 Manual de usuario

Icy Box

Icy Box IB-DK401 Manual de usuario

Icy Box

Icy Box IB-2914MSCL-C31 Manual de usuario

Icy Box

Icy Box IB-1121-C31 Manual de usuario

Icy Box

Icy Box IB-HUB1406-C Manual de usuario

Manuales populares de Estación de acoplamiento de otras marcas

Sony

Sony Dream Machine XDR-DS12iP Manual de usuario

Acer

Acer USB Type-C Dock II Manual de usuario

ATEN

ATEN UC-2000 Manual de usuario

Xcellon

Xcellon HDD-202 Manual de usuario

Dok

Dok CR09 Manual de usuario

Philips

Philips BTM630/12 Manual de usuario

IOGear

IOGear Travel Pro GUD3C09 Manual de usuario

RKI

RKI SDM-E2 Manual de usuario

iHome

iHome iP15 Manual de usuario

VITURE ONE

VITURE ONE MOBILE DOCK Manual de usuario

Lindy

Lindy 42984 Manual de usuario

CipherLab

CipherLab 8001 Manual de usuario

Pyle

Pyle PIPDSP2 Manual de usuario

Avol

Avol AS2350 Manual de usuario

Datalogic

Datalogic JoyaTouch Manual de usuario

Philips

Philips DC190/79 Manual de usuario

Targus

Targus DOCK315EUZ Manual de usuario

Akasa

Akasa DuoDockX3 AK-DK08U3-BK Manual de usuario
