Hunter 40120 Manual de usuario

Termostato

Electrónico/Mecánico

Model 40120

manual de instalación y

operación

44018-02 07-25-2008

Claro. Nuestro Grupo de soporte técnico está disponible desde

las 8 AM a las 5 PM, Hora del centro. Puede contactarlos en el

número gratuito 1-888-830-1326.

Tabla de Contenido

Información importante..................................... 5

Herramientas.................................................... 6

Desinstalación de la unidad existente 9

Instalación del termostato............................... 12

instalación de la placa de pared .............................. 14

conexión de los alambres .......................... 15

jación del termostato ............................... 17

Operación....................................................... 20

Indicadores..................................................... 22

Localización de fallas ..................................... 25

Diagramas de cableado.................................. 27

¡Felicitaciones!

Gracias por elegir un termostato Hunter. Su

nuevo termostato Hunter le proporcionará años

de servicio conable y ahorro de energía todo el

año.

Lea este manual antes de comenzar la

instalación y consérvelo porque contiene las

instrucciones de operación completas.

Termostato

Electrónico/Mecánico

Modelo 40120

Este termostato está diseñado para trabajar en los

siguientes sistemas de calefacción y enfriamiento:

Sistema piloto a gas

Ignición electrónica a gas

Calderas a gas

Sistemas de gas de milivoltios

Calderas a petróleo

Horno a petróleo

Horno eléctrico

Este termostato no está diseñado para sistemas

de bombas de calor o sistemas eléctricos de

calentamiento de 110/220 V. Si no está seguro del

sistema de calefacción y enfriamiento que usa, pida

ayuda a un técnico calicado de climatización.

INFORMACIÓN IMPORTANTE

Este termostato incluye dos tornillos #8

ranurados y dos pernos de pared para el

montaje.

Para instalar su nuevo termostato, necesitará lo

Destornillador plano

......................................................................................

Destornillador estrella (Phillips) pequeño

......................................................................................

Martillo

......................................................................................

Taladro eléctrico y broca de 3/16”

......................................................................................

Dos baterías alcalinas nuevas de 1.5 V (AA)

......................................................................................

HERRAMIENTAS

¡AVISO! No desconecte los alambres

del termostato existente antes de leer

estas instrucciones. Los alambres

deben marcarse antes de retirarlos

para asegurar una reconexión

correcta.

1. Apague la alimentación del sistema del

termostato existente. Apague la alimentación

del sistema de climatización en el tablero

principal o en el horno.

2. Retire la cubierta del termostato existente

para poder acceder a los alambres de la

pared.

3. Localice, pero no desconecte los alambres.

(Si los alambres no son visibles, pueden estar

conectados a la parte posterior de la placa de pared.

Algunos modelos pueden tener puertas que se abren

para mostrar los alambres y tornillos de montaje.)

DESINSTALACIÓN DE UNIDAD EXISTENTE

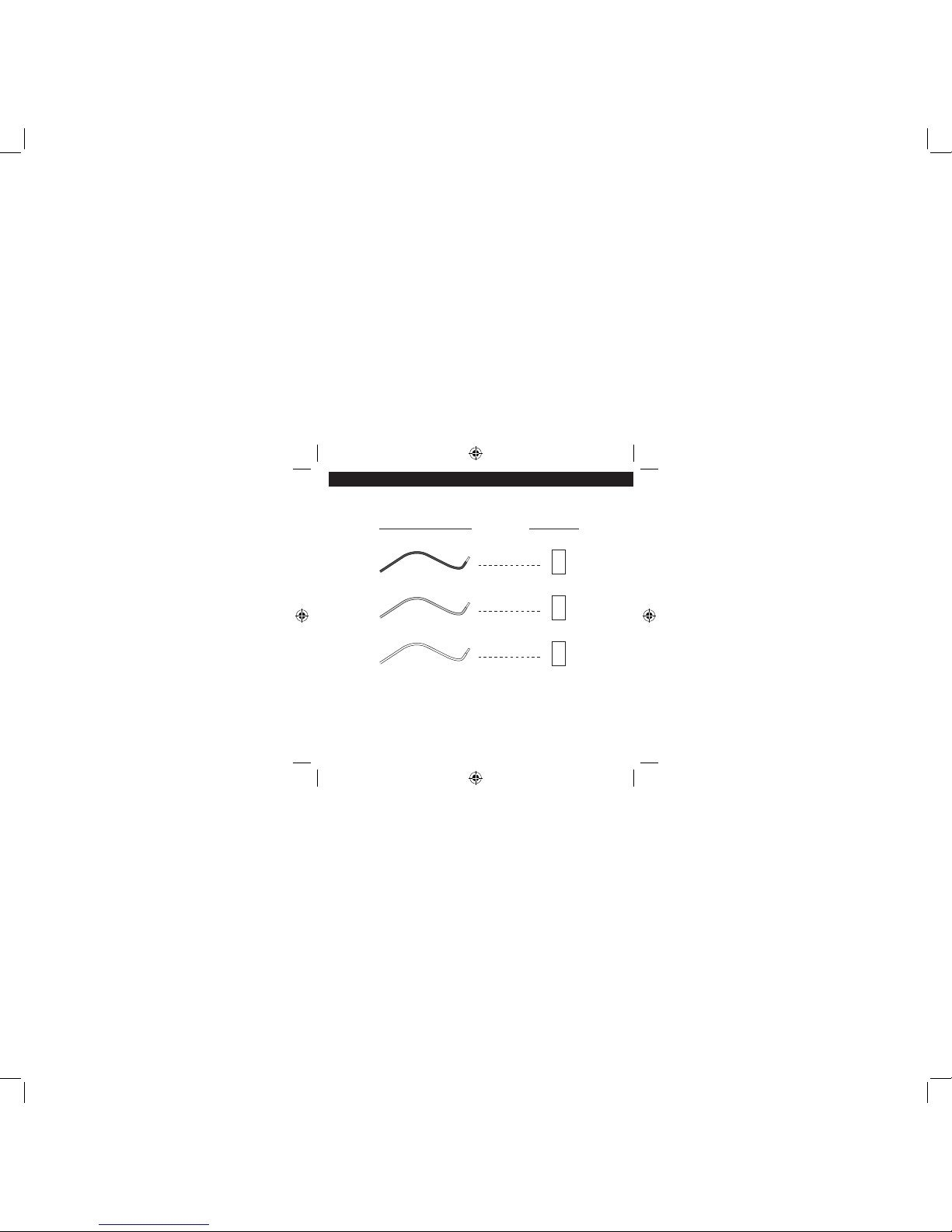

If your existing

thermostat is marked...

label the wire

with this sticker:

RH / R / VR / 4

24 Volt

W / H

heating

G / F

fan

* Vea la página 27 para el digrama eléctrico completo
