HOZAN C-435 Manual de usuario
C-435
ホーク
ホークホーク
ホーク下玉押
下玉押下玉押
下玉押しスライドハンマー
しスライドハンマーしスライドハンマー
しスライドハンマー
このたびはホーザン Ｃ‐４３５ ホーク下玉押しスライドハンマー をお買い上 いただき、まこと
にありがとうございます。この取扱説明書をよくお読みになり、正しくお使いください。またお読
みになったあとも大切に保管してください。
各部
各部各部
各部の
のの
の名称
名称名称
名称
仕
仕仕
仕
様
様様
様
注意文
注意文注意文
注意文の
のの
の警告
警告警告
警告マークについて
マークについてマークについて
マークについて
１
１１
１
取扱説明書
取扱説明書取扱説明書
取扱説明書
この取扱説明書ではご使用上の注意事項を次のように区別しています。
警告
警告警告
警告
…重傷をともなう重大事故の発生を想定してのご注意
注意
注意注意
注意
…傷害や物的損害を想定してのご注意
なお、注意
注意注意
注意
として記載されていても、あるいは特に記述がなくても、状況によっては重大
な結果をまねく恐れがあります。正しく安全にご使用ください。
１"(２５.４mm)、１-１/８"(２８.６mm)、１-１/４"(３１.８mm)
適応サイズ
９０mm×５０mmφ
８７０ｇ
外形寸法
重 量
１-１／８" 用
ハンマーア ッチメント
１" 用
ハンマーア ッチメント
１-１／４" 用
ハンマー
ア ッチメント挿入部
本体
ご
ごご
ご使用上
使用上使用上
使用上の
のの
の注意
注意注意
注意
本器は自転車用フロントフォークに下玉押し(ヘッドボールレース)を圧入するための専用
工具です。この目的以外には使用しないでください。
お
おお
お手入
手入手入
手入れ
れれ
れ
サビ防止のため、定期的に ホーザン Ｃｰ10 バイクルブ などをしみ込ませたウエスでふい
て保管してください。
ご
ごご
ご使用
使用使用
使用の
のの
の前
前前
前に
にに
に
１
１１
１
２
２２
２
フロントフォークのサイズを確認し、サイズに合ったハンマーアタッチメントをアタッチメン
ト挿入部に装着して固定します。
１‐１／４"サイズに使用する場合は、ハンマーアタッチメントを取り外し、アタッチメント
挿入部の反対側を使用します。
１
１１
１
２
２２
２
３
３３
３
フロントフォークにヘッドボールレースを挿入します。
ご
ごご
ご使用方法
使用方法使用方法
使用方法
ご使用になるサイズのハンマーアタッチメントを装着した側を下向きにし、本器をフロン
トフォークコラムに挿入します。
ボールレースに対して均等に当たるように本器をスライドさせて打ち込みます。
１. 改造はしないでください。
２. 本器に割れ、欠け、摩耗、変形などが認められる場合は使用しないでください。
３. 作業時は必ず保護グローブを着用してください。
４. 必ずフォークコラムのサイズに合ったハンマーアタッチメントをご使用ください。
注意
注意注意
注意
一気に打ち込もうとせず、徐々に打ち込んでください。ボールレースに過度な力がかかる
と破損する恐れがあります。
注意
注意注意
注意
16.01
２
２２
２
補修部品については、ｗｅｂ上のパーツリストをご覧ください。
ホーザン 通信販売 検索
検索検索
検索
通信 売もご利用いただけます。
本社 〒556-0021 大阪市浪速区幸町１-２-１２
TEL(06)6567-3111 FAX(06)6562-0024
C-435
INSTRUCTION MANUAL
Thank you for purchasing the HOZAN C-435 BALL RACE ETTING TOOL . With proper
care and handling, this fine instrument will provide years of trouble-free operation. Please
read this entire instruction manual carefully before attempting to place this instrument in
service. Please keep this instruction manual available for reference.
BALL RACE SETTING TOOL
These symbols are used throughout the instruction manual to alert the user to potential
safety hazards as follows :
Warning … Notice when incorrect handling could cause the user's death or
serious injury.
Caution … Notice when incorrect handling could cause injury to the user or material
damage.
Even if the instructions do not have Caution mark, there are some possibilities for a
serious situation. Follow the instructions.
Warning and caution symbols
Specifications
Applicable ball race
Dimensions
Weight
1"(25.4mm), 1-1/8"(28.6mm), 1-1/4"(31.8mm)
90mm×50mmφ
870g

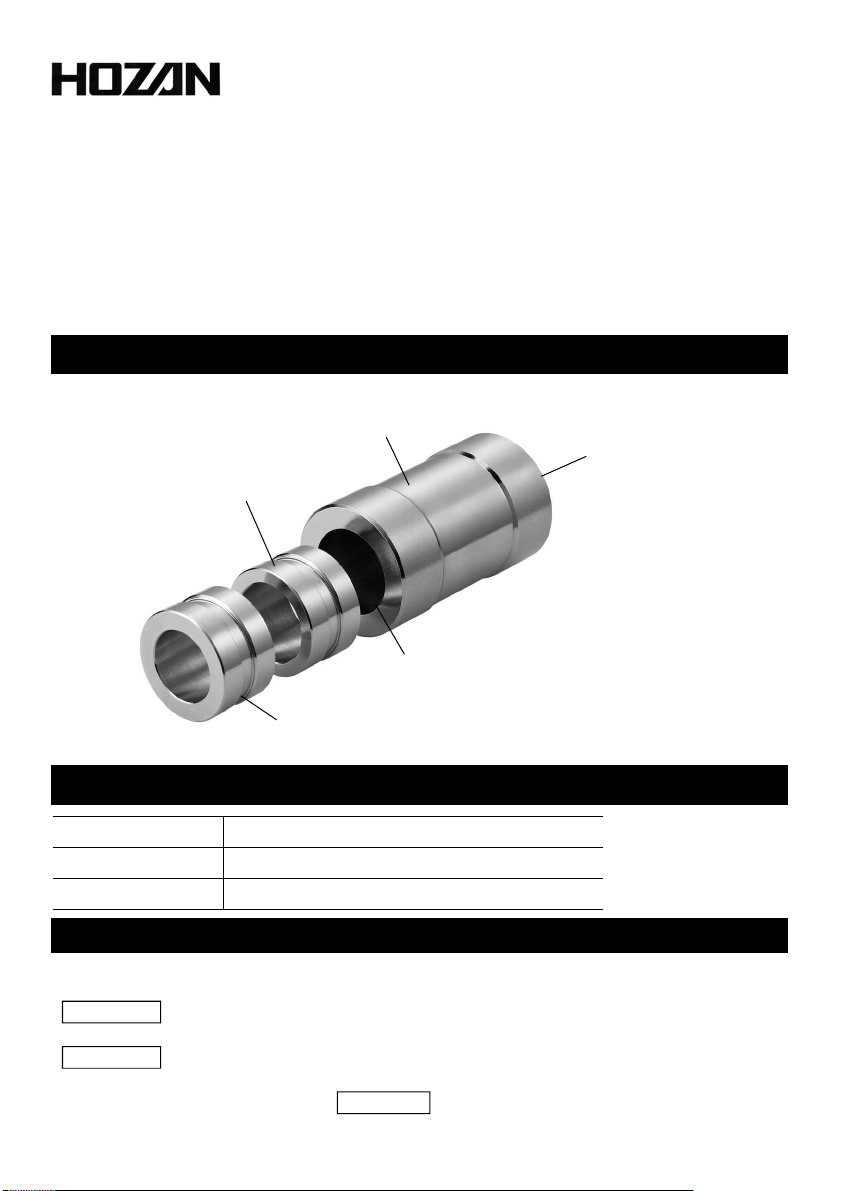

Identification of parts
Attachment hammer
for 1-1/8"
Attachment hammer for 1"
Hammer for 1-1/4"
Attachment hammer
mount
Tube
１
１１
１
Preparation
１
１１
１
２
２２
２
For 1-1/4" sized fork, take the attachment hammers off. The end itself opposite to the
attachment hammer mount is the hammer for 1-1/4".
Check size of the front fork. Insert the applicable attachment hammer into the tube.
Operation
３
３３
３
２
２２
２
１
１１
１
Carefully position the C-435 to engage the ball race all around, then gently strike the
hammer.
Insert a ball race into the front fork.
Insert the C-435 into the front fork pointing the hammer side downward.
Daily care
Lubricate periodically with an oiled cloth to prevent rusting. Use HOZAN C-10 Bike Lube.
Precautions
This tool is for setting the ball race on the front fork of a bicycle. Do not use for any other
purpose.
２
２２
２
16.01
Do not try to complete the operation with one stroke. Excessive force could damage the
ball race.
Caution
1. Do not remodel the C-435.
2. Do not use when cracks, breaks, wear or deformation is found in this tool.
3. Wear gloves when using this tool.
4. Use applicable attachment hammer.
Caution
1-2-12 Saiwaicho, Naniwa-ku, Osaka 556-0021, Japan
Tel : 81-6-6567-3111 F a x : 81-6-6562-0024
