Hathaway SILVERSTREAK NG1029H Manual de usuario

NG1029H

Ver. 0916

SILVERSTREAK

6' AIR HOCKEY TABLE

ASSEMBLY INSTRUCTIONS

Please Do Not Hesitate to

Contact Our Consumer Hotline

at 800-759-0977

with Any Questions That May

Arise During Assembly or

Use of This Product!

THANK YOU!

Thank you for purchasing this product. We work around the clock and around the globe to ensure

that our products maintain the highest possible quality. However, in the rare case of issues during

assembly or use of this product, please contact our Consumer Hotline at 800-759-0977 for immediate

assistance before contacting your retailer. Please read the warranty information at the back of these

assembly instructions for further details.

CARE AND USE

1. This product is intended for INDOOR use only.

2. Do NOT drag the table when moving it, as this will damage the legs.

ASSEMBLY TIPS

1. Find a clean, level surface to begin the assembly of your game table. We recommend that two adults

work together to assemble this game. You may want to carefully cut or tear the four corners of the box

so that the bottom of the box can be used as your work surface.

2. Remove all of the contents from box and verify that you have all of the parts shown on the Parts

List before you begin assembly. Note: Some parts may be pre-installed or pre-assembled.

3. Some figures or drawings may not look exactly like product.

4. When installing parts that have more than one screw or bolt, hand tighten all screws or bolts

in place before final tightening with screwdriver or wrench.

5. Electric screwdrivers may be helpful during assembly; however, please set a low torque and use

extreme caution because screws may be stripped or overtightened, resulting in damaged parts, if the

electric screwdriver’s torque is set too high.

WARNINGS!

READ AND FOLLOW ALL ASSEMBLY, OPERATION AND SAFETYINSTRUCTIONS CAREFULLY.

CHOKE HAZARD - THIS ITEM MAY CONTAIN SMALL BALLS AND PARTS

NOT SUITABLE FOR CHILDREN UNDER 3 YEARS OF AGE.

IMPORTANT! PLEASE READ THESE ASSEMBLY INSTRUCTIONS

IN ENTIRETY BEFORE ASSEMBLING YOUR PRODUCT.

Parts List

9/16

SILVERSTREAK 6'AIR HOCKEY TABLE - NG1029H

Illustrations Not to Scale

PARTS

HARDWARE PACK - NGP6296

#7 #8 #9 #10 #11 #12

BOLT WASHER SCREW

#1NGP6285 #2NGP6286 #3NGP6287 #4NGP6288 #5NGP6289

TABLE BODY LEFT LEG RIGHT LEG LEG PANEL LEG BRACE

#6NGP6290

ELECTRONIC

SCORER

HEX WRENCH

ADDITIONAL EQUIPMENT

REQUIRED:

PHILLIPS HEAD

SCREWDRIVER

13,19,20

#13 NGP6291

LEG LEVELER

#14 NGP6292 #15 NGP6293

PUCK CATCHER

#16 NGP5774

5,14

#17 NGP5773 #18 NGP6294

STRIKERPUCK

#19 NGP62911

SCORER

SENSOR WIRE

(A & B wires:

1 wire set

per goal)

CONNECTING

PLATE

SIDE PANEL

BLOWER MOTOR

NGP6295

Part of Table Body

SCREW SCREW

X12 X12 X32 X1X4X4

X1 X2 X2 X2 X2 X2 X1

X4 X2 X4 X4 X4

#20 NGP6298

POWER ADAPTER

For replacement parts please call 800-759-0977.

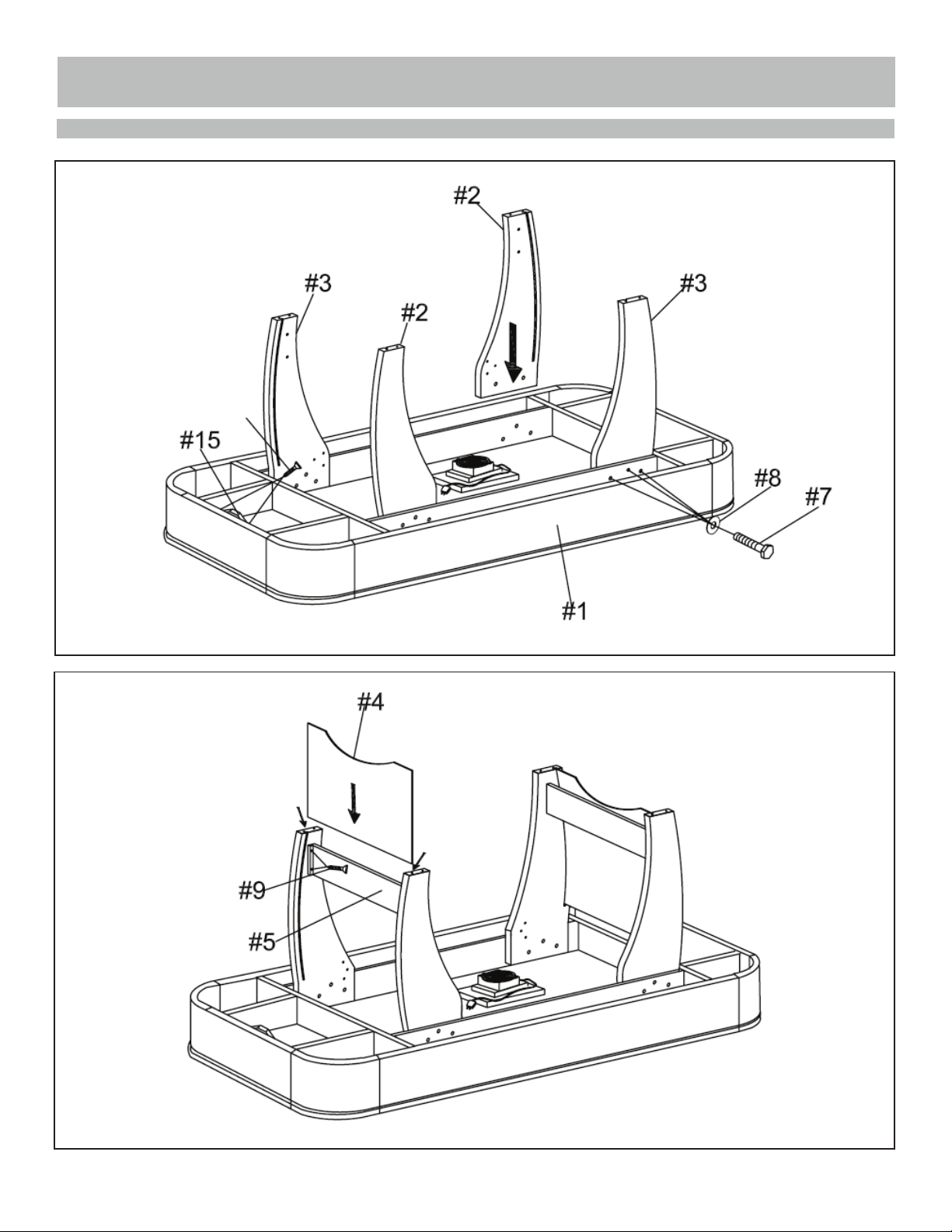

THANK YOU!ASSEMBLY INSTRUCTIONS

#11

THANK YOU!ASSEMBLY INSTRUCTIONS (CONT.)

#18

#13,#20

#10

#19

#14

180-DAY LIMITED WARRANTY

This product is warranted to the original purchaser to be free from defects in material or workmanship

for a period of 180 days from the date of the original retail purchase.

This warranty does not cover defects or damage due to improper installation, alteration, accident or

any other event beyond the control of the manufacturer. Defects or damage resulting from misuse,

abuse or negligence will void this warranty. This warranty does not cover scratching or damage that

may result from normal usage.

This product is not intended for institutional or commercial use; the manufacturer does not assume

any liability for such use. Institutional or commercial use will void this warranty.

This warranty is nontransferable and is expressly limited to the repair or replacement of the defective

product. During the warranty period, the manufacturer shall repair or replace defective parts at no

cost tothe purchaser. Shipping charges and insurance are not covered and are the responsibility of

the purchaser. Labor charges and related expenses for removal, installation or replacement of the

product or components are not covered under this warranty.

The manufacturer reserves the right to make substitutions to warranty claims if parts are unavailable

or obsolete.

The manufacturer shall not be liable for loss of use of the product or other consequential or incidental

costs, expenses or damages incurred by the consumer of any other use. The user assumes all risk of

injury resulting from the use of this product.

This warranty is expressly in lieu of all other warranties, expressed or implied, including warranties of

. Neither the manufac-

turer nor any of its representatives assumes any other liability in connection with this product.

All warranty claims must be made through the retailer where the product was originally

purchased. A purchase receipt or other proof of date of purchase will be required to process

all warranty claims. The model number and part numbers found within the assembly

instructions will be required when submitting any parts requests or warranty claims.

For further warranty information or inquiries, please call 800-759-0977

NG1029H

Ver. 0916

TABLE DE HOCKEY SUR COUSSIN

D’AIR SILVERSTREAK 1, 83 m

INSTRUCTIONS D’ASSEMBLAGE

Contactez notre

service à la clientèle au

800-759-0977

avec des questions sur le montage

ou l'utilisation de ce produit.

MERCI!

Merci d’avoir acheté notre produit. Nous travaillons 24 heures sur 24, partout dans le monde, à garantir

que nos produits sont de la meilleure qualité possible. Toutefois, dans les rares cas de problèmes lors

du montage ou de l'utilisation de ce produit, se il vous plaît communiquer avec notre service à la clientèle

au 800-759-0977 pour une aide immédiate avant de contacter votre revendeur. Pour obtenir de plus amples

renseignements, veuillez lire l'information relative à la garantie au verso de ce guide d’instructions.

ENTRETIEN ET USAGE

1. Ce produit doit être utilisé À L’INTÉRIEUR seulement.

2. NE JAMAIS déplacer la table en la traînant, cela pourrait endommager les pieds.

INSTRUCTIONS D’ASSEMBLAGE

1. Trouver une surface propre et plane, pour commencer le montage de votre table de jeu. La table

s’assemble à l’envers pour être ensuite retournée sur ses pieds, une fois l’assemblage complété.

Cette table est lourde et nécessite au moins deux adultes forts pour la soulever et la retourner.

2. Retirez le contenu de la boîte, avant de commencer l’assemblage, assurez-vous d’avoir toutes

les pièces telles que listées et illustrées au tableau d’identification. Avis : certaines pièces sont

préassemblées ou préinstallées.

3. Certaines illustrations ou dessins peuvent ne pas ressembler au produit que vous avez acheté.

4. Quand vous fixez en place une pièce avec plus d’une vis ou écrou, veuillez, en premier, les

visser à la main et terminer la fixation avec un tournevis ou une clé.

5. Un tournevis électrique peut être utile lors de l’assemblage, mais veuillez le régler à basse torque

et l’utiliser avec prudence; si la torque est trop élevée, la vis peut se défaire ou être trop serrée.

AVERTISSEMENTS!

LIRE TOUTES LES INSTRUCTIONS D’ASSEMBLAGE ET LES CONSIGNES DE SÉCURITÉ ATTENTIVEMENT.

RISQUE D’ÉTOUFFEMENT – CERTAINS ÉLÉMENTS DU PRODUIT CONTIENNENT

DE PETITES PIÈCES - NE CONVIENT PAS À UN ENFANT DE MOINS DE TROIS ANS.

IMPORTANT! VEUILLEZ LIRE, EN ENTIER, TOUTES LES

INSTRUCTIONS AVANT D’ASSEMBLER VOTRE PRODUIT.

9/16

TABLE DE HOCKEY SUR COUSSIN D’AIR

SILVERSTREAK 1, 83 m - NG1029H liste des pièces

#1NGP6285 #2NGP6286 #3NGP6287 #4NGP6288 #5NGP6289 #6NGP6290

#13 NGP6291

#14 NGP6292 #15 NGP6293 #16 NGP5774

5,14

#17 NGP5773 #18 NGP6294

#19 NGP62911

NGP6295

X1 X2 X2 X2 X2 X2 X1

X4 X2 X4 X4 X4

BOULON RONDELLE VIS CLÉ HEXAGONALE

une partie du

corps de table

VIS VIS

STRUCTURE

PRINCIPALE PIED DROIT PIED GAUCHE PANNEAU

D’EXTRÉMITÉ TRAVERSE PANNEAU LATÉRAL BUTEUR

ÉLECTRONIQUE

POUSSOIRPALET PATIN DE PIED

RÉGLABLE

RECEVEUR DE PALET

PLAQUE DE

CONNEXION

FIL DE CAPTEUR

DE BUTEUR

(A & B fils:

1 fil fixé par but)

ÉQUIPEMENT

ADDITIONNEL REQUIS

TOURNEVIS

CRUCIFORME

VENTILATEUR

ÉLECTRIQUE

PIÈCES

illustrations non à l'échelle

Pour commander les pièces de remplacement, veuillez téléphoner au 1 800 759-0977

#7 #8 #9 #10 #11 #12

13,19,20

X12 X12 X32 X1X4X4

#20 NGP6298

ADAPTATEUR

SAC DE QUINCAILLERIE - NGP6296

THANK YOU!INSTRUCTIONS D’ASSEMBLAGE

#11
