Hans Grohe Vivenis 210 75030 1 Series Manual de instrucciones

EN Installation / User Instructions / Warranty

FR Instructions de montage / Mode d'emploi / Garantie

ES Instrucciones de montaje / Manejo / Garantía

Vivenis ™ 210

75030xx1

Technical Information

Water pressure

Recommended 15 - 75 PSI (0.1 - 0.5 MPa)

Maximum 145 PSI (1 MPa)

Hot water temp.

Recommended 120°-140° F (48° - 60° C)*

Maximum 158°F (70° C)*

Flow rate 1.2 GPM

Hole size in mounting surface 1⅜"

Max. depth of mounting surface 1⅝"

* Please know and follow all applicable local plumbing

codes when setting the temperature on the water heater.

English

Installation Considerations

• For best results, Hansgrohe recommends that this

unit be installed by a licensed, professional plumber.

• Please read over these instructions thoroughly

before beginning installation. Make sure that you

have all tools and supplies needed to complete the

installation.

• The drain is suitable for most, but not all, lavatory

sinks sold in the United States and Canada.

• This drain is intended for use in a sink with an

overﬂow. If your sink does not have an overﬂow, or

if this drain is too small for the hole in your sink,

please refer to the instructions included with the

sink. Some sinks include special drain installation

instructions and/or parts. Others require the use of

a specialty drain. Hansgrohe is not respnsible for

the cost of a specialty drain.

The hot and cold supply hoses included

with this faucet are for use with ⅜ stops.

If your stops are a diﬀerent size, purchase

adapters at your local plumbing supply

store or home center. Adapters are not

available from Hansgrohe.

• Keep this booklet and the receipt (or other proof

of date and place of purchase) for this product in

a safe place. The receipt is required should it be

necessary to request warranty parts.

Données techniques

Pression d’eau

recommandée 15 - 75 PSI (0.1 - 0.5 MPa)

maximum 145 PSI (1 MPa)

Température d'eau chaude

recommandée 120°-140° F (48° - 60° C)*

maximum 158°F (70° C)*

Capacité nominale 1.2 GPM

Dimension du trou dans

la surface de montage 1⅜ po

Profondeur maximale de la 1⅝ po

surface de montage

* Vous devez connaître et respecter tous les codes de plom-

berie locaux applicables pour le réglage de la température

du chauﬀe-eau.

Français

À prendre en considération pour l’installation

• Pour de meilleurs résultats, Hansgrohe recommande

que ce produit soit installé par un plombier

professionnel licencié.

• Veuillez lire attentivement ces instructions avant de

procéder à l’installation. Assurez-vous de disposer

de tous les outils et du matériel nécessaires pour

l’installation.

• Ce drain est adapté à la plupart, mais pas à

l’ensemble, des éviers vendus aux États-Unis et au

Canada.

• Ce drain est prévu pour un évier avec trop-plein.

Si votre évier ne dispose pas d’un trop-plein, ou

si ce drain est trop petit pour le trou dans l’évier,

consultez les instructions fournies avec l’évier.

Certains éviers comprennent des instructions

spéciales d’installation d’évier et/ou de pièces.

D’autres nécessitent l’utilisation d’un drain spécial.

Les tuyaux d’alimentation pour l’eau chaude et

froide inclus avec ce robinet sont pour l’usage

avec les butées d’arrêt de ⅜. Si vos butées

d’arrêt sont d’une taille diﬀérente, achetez

des adaptateurs à votre magasin d’articles de

plomberie ou centre de rénovation local.Les

adaptateurs ne sont pas disponibles auprès

de Hansgrohe.

• Conservez ce livret et le reçu (ou une autre preuve

sur laquelle ﬁgurent la date et l’endroit de l’achat)

pour ce produit dans un endroit sûr. Le reçu est

requis si vous commandez des pièces sous garantie.

Datos tecnicos

Presión en servicio

recomendada 15 - 75 PSI (0.1 - 0.5 MPa)

max. 145 PSI (1 MPa)

Temperatura del agua caliente

recomendada 120°-140° F (48° - 60° C)*

max. 158°F (70° C)*

Caudal máximo 1.2 GPM

Tamaño del oriﬁcio en

la superﬁcie de montaje 1⅜"

Profundidad máxima de la 1⅝"

superﬁcie de montaje

* Debe conocer y cumplir todos los códigos locales apli-

cables para ajustar la temperatura del calentador de agua.

Español

Consideraciones para la instalación

• Para obtener mejores resultados, la instalación

debe estar a cargo de un plomero profesional

matriculado.

• Antes de comenzar la instalación, lea estas

instrucciones detenidamente. Asegúrese de tener

las herramientas y los insumos necesarios para

completar la instalación.

• Este drenaje es adecuado para la mayoría de los

lavabos vendidos en Estados Unidos y Canadá,

pero no para todos.

• Este drenaje debe ser usado en un lavabo con

desborde. Si su lavabo no posee desborde, o si este

drenaje es demasiado pequeño para el agujero en

el lavabo, consulte las instrucciones incluidas con

el lavabo. Algunos lavabos incluyen instrucciones

especiales para la instalación del drenaje o sus

piezas. Otros requieren el uso de un drenaje

especial.

Las tuberías de suministro incluyeron con

este chorro son para el uso con topes de ⅜. Si

sus topes son un tamaño diferente, compra

adaptadores en su tienda de suministro de

plomería local. Los adaptadores no están

disponibles de Hansgrohe.

• Mantenga este folleto y el recibo (u otro

comprobante del lugar y fecha de compra) de este

producto en lugar seguro. El recibo se requiere en

caso de ser necesario solicitar piezas bajo garantía.

Tools Required / Outiles Utiles /

Herramientas Útiles

9 mm

16 mm

SW 2.5 mm

Vivenis 210

75030xx1

88509xx0

6⅝"

11⅞"

8⅛"

14¾"

1¾"Ø

1¼"Ø

20°

⅜

max. 1⅝"

3⅜"

6⅜"

5½"

60°

Ø1¼"

(32 mm

)

Ø2¼"

(57 mm)

3½"

(89 mm)

4⅝"

(117 mm)

Ø1¼"

(32 mm

)

Installation / Installation / Instalación

Insert pull rod into faucet.

Place the faucet and sealing ring on the mounting

surface.

Install the ﬁber washer, friction washer, and mounting

nut.

Tighten the mounting nut by hand.

Installez la tirette.

Coloque el grifo y el aro de sellado sobre la superﬁ-

cie de montaje.

Instale la arandela de ﬁbra, la arandela metálica y la

tuerca de montaje.

Apriete la tuerca de montaje con la mano.

Placez le robinet et l’anneau d’étanchéité sur la

surface de montage.

Installez la rondelle en ﬁbre, la rondelle métallique et

l’écrou de montage.

Serrez l’écrou de montage à la main.

Instale el tirador.

Tighten the tensioning screws using a screwdriver.

Connect the hoses to the stops.

Use two wrenches, as shown in the diagram.

Do not allow the hoses to twist.

Serrez les vis de pression à l’aide d’un tournevis.

Connectez les tuyaux d’arrivée d’eau chaude et

d’eau froide aux butées d’arrêt.

Utilisez deux clés, tel qu’illustré.

Assurez-vous que les tuyaux ne

s’entortillent pas.

Conecte las mangueras de suministro de agua cali-

ente y fría a los topes.

Use las dos llaves ﬁjas como se ilustra,

No permita las mangueras se retuerzan.

Apriete los tornillos tensores con un destornillador.

9 mm

16 mm

2.2 ft-lb

3 Nm

3 ft-lb

4 Nm

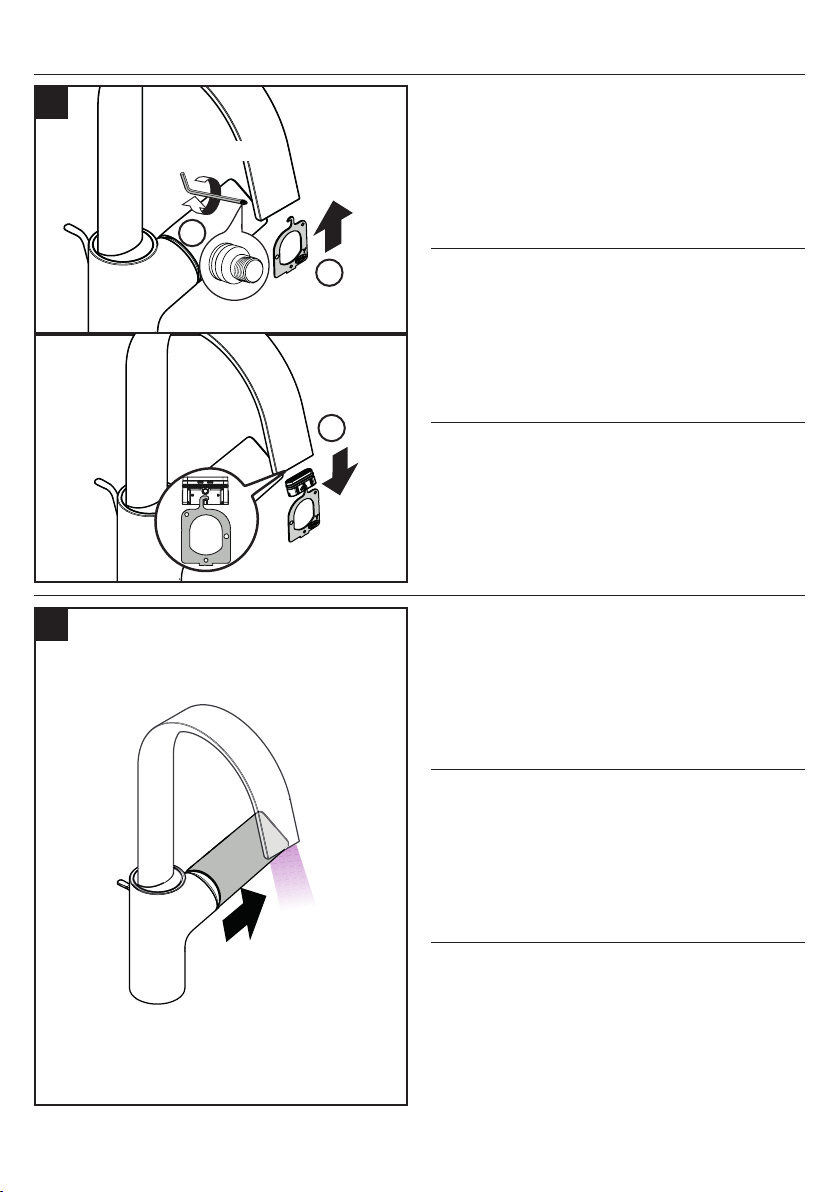

Remove the aerator:

• Loosen the screw using a 1.5 mm allen wrench.

• Insert the key.

• The hook on the key should go over the aerator pin.

Pull the aerator out.

Retire el aireador.

• Aﬂoje el tornillo con una llave Allen de 1,5 mm.

• Inserte la llave.

• El gancho de la llave debe pasar por encima del

pasador del aireador. Extraiga el aireador.

Retirez l’aérateur:

• Desserrez la vis à l'aide d'une clé Allen de 1,5 mm.

• Insérez la clé.

• Le crochet de la clé doit passer sur la goupille de

l'aérateur. Retirez l'aérateur..

Flush the faucet for at least two minutes.

Rincez le robinet pendant au moins 2 minutes.

Lave el grifo durante al menos 2 minutos.

SW 1.5mm

> 2 min

Install the aerator:

• Push the aerator into the faucet.

• Tighten the screw using a 1.5 mm allen wrench.

Installez l’aérateur:

• Poussez l'aérateur dans le robinet.

• Serrez la vis à l'aide d'une clé Allen de 1,5 mm.

Instale el aireador.

• Empuje el aireador en el grifo.

• Apriete el tornillo con una llave Allen de 1,5 mm.

SW 1.5mm

0.75 ft-lb

1 Nm

Installation / Installation / Instalación 88509xx0

shorter

plus court

más corto

longer

plus long

más largo

Petroleum-based plumbers putty can

damage the surface of some sinks.

Please consult the manufacturer

of the sink regarding compatible

sealants.

Les mastics de plomberie à base de pé-

trole peuvent endommager la surface

de certains lavabos. Veuillez consulter

le fabricant du lavabo pour connaître

les scellants compatibles.

Masilla de petróleo-basó puede da-

ñar la superﬁcie de algún bañeras.

Consulte por favor al fabricante del

bañera con respecto a selladores

aceptables.

3 4 5

6 7
