Gossen MetraWatt DIGISIX 2 Manual de usuario

Bedienungsanleitung

Operating Instructions

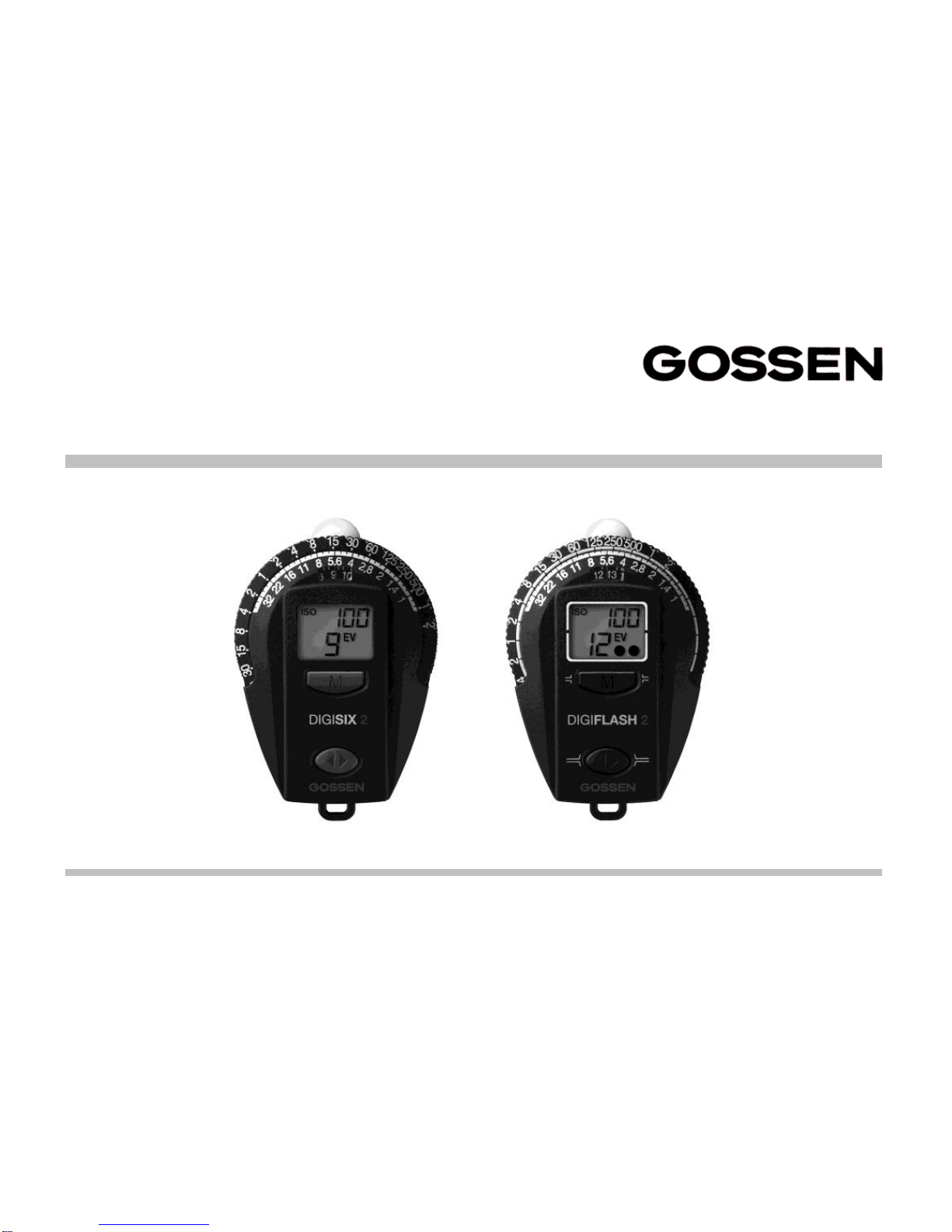

DIGISIX 2 Belichtungsmesser für Dauerlicht 15480

DIGIFLASH 2 Belichtungsmesser für Blitz- und Dauerlicht 2/04.13

2 GOSSEN Foto- und Lichtmesstechnik GmbH

GOSSEN Foto- und Lichtmesstechnik GmbH 3

Inhaltsverzeichnis

Seite

Sicherheit, Hinweise

So funktioniert der Belichtungsmesser

1.1

Vorbereitung und Selbsttest

1.2

Licht- und Objektmessung

1.3

Anzeigedauer

Die einzelnen Funktionen

2.1

Einstellen der Filmempfindlichkeit

2.2

Dauerlichtmessung

2.2.1

Ablesen des Messergebnisses

2.3

Blitzlichtmessung (nur DIGIFLASH 2)

2.3.1

Einstellen der Synchronzeit

2.3.2

Messung

2.3.3

Aufhellblitz

2.4

Messung außerhalb des Messbereiches

2.5

Kontrastmessung

2.6

Einstellen von Korrekturwerten

2.7

Timerfunktion

2.8

Uhr-/Alarmfunktion

2.9

Temperaturmessung

2.9.1

Minimum- / Maximum-Temperatur

Service-Hinweise

Technische Daten

Ihr DIGISIX 2 - DIGIFLASH 2 ist ein digital an-

zeigender Belichtungsmesser von GOSSEN für

Dauerlichtmessungen; DIGIFLASH 2 verfügt

zusätzlich über eine Blitzmessfunktion.

Aufgrund seiner präzisen Kalibrierung misst der

Belichtungsmesser sehr genau. Seine Hand-

habung ist bequem und einfach.

Wesentliche Funktionen:

Licht- und Objektmessung

Dauerlichtmessung

Blitzlichtmessung (nur DIGIFLASH 2)

Mikroprozessorgesteuert

Digitale LCD-Anzeige in 1/3 Stufen

Kontrastanzeige in 1/3 Lichtwerten

Messwertspeicherung

Anzeige aller möglichen Blenden- und

Zeitkombinationen

Warnung bei Bereichsüberschreitung

und Bereichsunterschreitung

Automatische Batteriekontrolle

Timerfunktion

Uhr-/Alarmfunktion

Temperaturanzeige

4 GOSSEN Foto- und Lichtmesstechnik GmbH

Sicher ist sicher

Vor einmaligen Situationen, wie sie typischerweise bei Festen, Reportagen oder auf Reisen vorkommen, sollten Sie

sich rechtzeitig mit Probeaufnahmen von der einwandfreien Funktion des Belichtungsmessers überzeugen.

GOSSEN übernimmt keine Haftung für Kosten oder entgangene Profite, die durch eine Fehlfunktion des Belichtungs-

messers entstehen.

Urheberrechte

GOSSEN, DIGISIX und DIGIFLASH sind Marken von GOSSEN Foto- und Lichtmesstechnik GmbH

Sicherheitshinweise

Bitte lesen Sie diese Sicherheitshinweise aufmerksam durch, bevor Sie den Belichtungsmesser verwenden.

Sie vermeiden Schäden am Produkt und beugen möglichen Verletzungen vor.

Dieses Symbol kennzeichnet wichtige Warnhinweise, die Sie unbedingt vor Inbetriebnahme Ihres

GOSSEN Produktes lesen sollten

GOSSEN Foto- und Lichtmesstechnik GmbH 5

Warnhinweise

Schalten Sie den Belichtungsmesser bei einer Fehlfunktion sofort aus

Bei Rauch- oder ungewöhnlicher Geruchsentwicklung, für die Messgerät die Ursache ist, sollten Sie den

die Batterie aus dem Messgerät entnehmen, um einem möglichen Brand vorzubeugen. Der weitere

Betrieb des Messgerätes kann bei den genannten Störungen zu ernsthaften Verletzungen führen. Bitte

wenden Sie sich, zur Beseitigung der Störung an Ihren Fachhändler oder an den GOSSEN Service. Wenn

Sie das Messgerät zur Reparatur geben oder einsenden, sollten Sie sich vorher vergewissern, dass die

Batterie aus dem Messgerät entnommen wurde.

Benutzen Sie das Messgerät nicht in der Nähe von brennbaren Gasen

Sie sollten niemals in der Nähe von brennbaren Gasen ein elektronisches Gerät in Betrieb nehmen.

Es besteht Explosions- und Brandgefahr.

Hängen Sie den Trageriemen niemals Kindern um

Wird der Trageriemen um den Hals eines Kindes gelegt besteht die Gefahr einer Strangulierung.

Bewahren Sie das Messgerät an einem Ort auf, an dem das Erreichen durch kleine Kinder nicht

möglich ist

Messgerät und Zubehör enthalten verschluckbare Teile, Achten Sie darauf, dass diese Teile (z.B.

Gehäuseabdeckungen, Batterien usw.) nicht in die Hände von Kindern gelangen und verschluckt

werden. Die Gefahr von Ersticken besteht.

Nehmen Sie das Messgerät nicht auseinander

Berühren Sie niemals Teile im Gehäuseinneren. Sie könnten sich verletzen. Nehmen Sie Reparaturen

nicht selbst vor. Reparaturen dürfen nur von Fachkundigen durchgeführt werden. Falls das Gehäuse des

Messgeräts einmal durch einen Sturz oder andere äußere Einwirkungen beschädigt sein sollte entfernen

Sie die Batterie und wenden sich zur Reparatur an Ihren Fachhändler oder an den GOSSEN Service.

Vermeiden Sie jeden Kontakt mit den Flüssigkristallen

Bei einer Beschädigung des Displays (z.B. Bruch) besteht die Gefahr, dass Sie sich an den Glasscherben

verletzen oder Flüssigkristalle austreten. Achten Sie darauf, dass Haut, Augen und Mund nicht mit den

Flüssigkristallen in Berührung kommen.

6 GOSSEN Foto- und Lichtmesstechnik GmbH

Vorsicht im Umgang mit Batterien

Batterien können bei unsachgemäßer Handhabung auslaufen oder explodieren. Bitte beachten Sie die

folgenden Warnhinweise:

Vergewissern Sie sich, dass das Messgerät ausgeschaltet ist, bevor Sie die Batterie aus dem Messgerät

entnehmen bzw. einsetzen.

Verwenden Sie nur Batterien, die für dieses Messgerät empfohlen werden.

Achten Sie darauf, die Batterie richtig einzusetzen.

Schließen Sie Batterien nie kurz und versuchen Sie niemals, eine Batterie zu öffnen.

Setzen Sie Batterien keiner großen Hitze oder offenem Feuer aus.

Setzen Sie Batterien keiner Feuchtigkeit aus und tauchen Sie Batterien niemals in Wasser ein.

Verschließen Sie nach Entnahme der Batterie das Batteriefach mit der Fachabdeckung (z.B. bei längerer

Nichtnutzung des Messgeräts).

Bewahren Sie Batterie niemals mit metallischen Gegenständen auf, die einen Kurzschluss verursachen könnten.

Auslaufgefahr besteht insbesondere bei leeren Batterien. Um Beschädigungen am Messgerät zu vermeiden,

sollten Sie Batterien bei längerem Nichtgebrauch oder bei völliger Entladung aus dem Messgerät nehmen.

Wenn die Batterie nicht benutzt wird, sollten Sie diesen an einem kühlen Ort lagern.

Batterien erwärmen sich im Betrieb und können heiß werden. Achten Sie bei der Entnahme der Batterie darauf,

dass Sie sich nicht verbrennen. Schalten Sie das Messgerät aus, oder warten Sie, bis das Messgerät sich

ausgeschaltet hat und warten Sie weiterhin einen Moment, bis sich die Batterie abgekühlt hat.

Verwenden Sie keine Batterien, die durch Verfärbung oder Verformung des Gehäuses auf eine Beschädigung

hinweisen.

GOSSEN Foto- und Lichtmesstechnik GmbH 7

Hinweise

Die Reproduktion der Dokumentationen, auch das auszugsweise Vervielfältigen, bedarf der ausdrücklichen

Genehmigung durch GOSSEN Foto- und Lichtmesstechnik GmbH. Dies gilt auch für die elektronische Erfassung

und die Übersetzung in eine andere Sprache.

Änderungen jeglicher Art bleiben der Firma GOSSEN ohne Vorankündigung vorbehalten.

GOSSEN übernimmt keine Haftung für Schäden, die durch unsachgemäßen Gebrauch des Produkts entstehen.

Die Dokumentationen zu Ihrem GOSSEN Messgerät wurden mit größter Sorgfalt erstellt. Sollten Sie jedoch Fehler

in den Dokumentationen entdecken oder Verbesserungsvorschläge machen können, ist GOSSEN für einen

entsprechenden Hinweis sehr dankbar.

Symbol für getrennte Wertstoff-/Schadstoffsammlung in europäischen Ländern

Dieses Symbol zeigt an, dass dieses Produkt separat entsorgt werden muss.

Folgendes müssen Verbraucher in europäischen Ländern beachten:

Dieses Produkt darf nur separat an einer geeigneten Sammelstelle entsorgt werden. Eine Entsorgung im

Hausmüll ist unzulässig. Wenden Sie sich für weitere Informationen an Ihren Fachhändler oder an die örtlich

für Abfallentsorgung zuständigen Behörden.

8 GOSSEN Foto- und Lichtmesstechnik GmbH

1 So funktioniert der Belichtungsmesser

1.1 Vorbereitung und Selbsttest

Batterie

Der Belichtungsmesser arbeitet mit einer 3 V Lithium-Batterie Typ CR 2032. Ist die Batterie erschöpft,

wird der Benutzer durch die Anzeige BAT gewarnt.

Wechseln Sie nun die Batterie baldmöglichst. Erscheint auf dem Anzeigefeld nur BAT, ist keine

Messung mehr möglich.

Zum Batteriewechsel ziehen Sie das Batteriefach unterhalb der Befestigung der Trageleine heraus.

Nehmen Sie die alte Batterie heraus und legen Sie die neue Batterie ins Batteriefach ein.

Achten Sie dabei auf die richtige Polarität.

Schließen Sie den Batteriefachschieber.

Achtung! Der Belichtungsmesser hat einen Batteriepuffer von 10 s. Wird die Batterie kurz entfernt

oder innerhalb dieser Zeit ausgetauscht, dann bleiben die gespeicherten Werte erhalten. Eine Über-

schreitung dieser Zeit, oder der Druck auf eine Taste löscht die individuellen Speicherwerte.

Selbsttest

Nach dem Einlegen der Batterie führt der Mikrocomputer einen

Selbsttest durch. Es erscheint dabei jedes mögliche Anzeige-

segment des Anzeigefeldes.

Der Selbsttest dauert 10 s, kann aber vorher durch Drücken

einer der beiden Tasten unterbrochen werden. Nach dem Selbsttest

stellen sich immer die ab Werk vorprogrammierten Grundwerte ein.

Grundwerte

ISO: 100/21° COR: 0 EV: 8 t: 1/125

GOSSEN Foto- und Lichtmesstechnik GmbH 9

1.2 Licht- und Objektmessung

Lichtmessung

Die Lichtmessung erfasst das Licht, das die Szene beleuchtet. Im Gegensatz zur Objektmessung

schieben Sie die Diffusorkalotte ganz vor die Lichteintrittsöffnung. Messen Sie vom Objekt aus zum

Hauptlicht. Lesen Sie den angezeigten EV-Wert ab und übertragen Sie diesen in das Einstellfenster

und lesen Sie die gewünschte Zeit-/Blenden-Kombination am Einstellrad ab. Die Lichtmessung liefert

in vielen Fällen zuverlässige Resultate.

Auch ist die Erfassung der Belichtung nach der Lichtmessmethode exakter und sicherer als die z. B.

mit einer Kamera durchgeführte, motivabhängige Mittelwertbildung. Diese Objektmessung ist stets

vom Kontrastumfang des Motivs abhängig. Bei schwer zugänglichen Motiven führen Sie die Licht-

messung an einer Stelle aus, die die gleiche Beleuchtung erhält wie das zu fotografierende Objekt.

Objektmessung

Die Objektmessung erfasst das von der Aufnahmeszene reflektierte Licht. Schieben Sie die Diffusor-

kalotte zur Seite und achten Sie darauf, dass die Lichteintrittsöffnung ganz frei liegt. Messen Sie von

der Kamera zum Objekt. Diese Messmethode ist immer dann anzuwenden, wenn im Motiv helle oder

dunkle Partien nicht stark überwiegen.

1.3 Anzeigedauer

Der Belichtungsmesser zeigt Ihnen immer die zuletzt benutzte Funktion an. Das Gerät schaltet nicht

ab, der Stromverbrauch in diesem Zustand ist äußerst gering.

10 GOSSEN Foto- und Lichtmesstechnik GmbH

2 Die einzelnen Funktionen

Mit der Funktionstaste können Sie die einzelnen Funktionen Ihres Belichtungsmessers anwählen.

Jeder Druck auf die Funktionstaste schaltet eine Funktion weiter. Folgende Funktionen erscheinen

nacheinander in der Digitalanzeige:

Dauerlichtmessung Blitzlichtmessung Timer Uhr Alarm Temperaturmessung 

nur DIGIFLASH 2

Das Weiterschalten der Funktionen erfolgt erst beim Loslassen der Funktionstaste. Wird die

Funktionstaste länger als zwei Sekunden gedrückt, gelangen Sie in die Einstellungen der jeweiligen

Funktion und Sie können die Werte einstellen.

2.1 Einstellen der Filmempfindlichkeit

Halten Sie in der Funktion Dauerlichtmessung die Funktionstaste gedrückt, bis der Bestätigungston

ertönt. Im Display erscheint nun die Anzeige ISO blinkend.

Wählen Sie nun mit der Messtaste die gewünschte Filmempfindlichkeit.

Wenn Sie die Messtaste gedrückt halten, wird der Wert automatisch

erhöht. Wenn Sie annähernd den gewünschten ISO-Wert erreicht

haben, lassen Sie die Taste los und wählen Sie den gewünschten

Wert der Filmempfindlichkeit mittels einzelnem Tastendruck an.

Jeder Tastendruck erhöht die Filmempfindlichkeit um eine 1/3 Stufe.

Bestätigen Sie die eingestellte Filmempfindlichkeit durch Drücken der

Funktionstaste bis der Bestätigungston ertönt. Der Belichtungsmesser

schaltet in die Funktion Belichtung zurück.

Este manual sirve para los siguientes modelos

Tabla de contenidos

Idiomas:

Otros manuales de Instrumento de medición de Gossen MetraWatt

Gossen MetraWatt

Gossen MetraWatt METRISO INTRO Manual de usuario

Gossen MetraWatt

Gossen MetraWatt Starlite 2 Manual de usuario

Gossen MetraWatt

Gossen MetraWatt MAVOLUX 5032B USB Manual de usuario

Gossen MetraWatt

Gossen MetraWatt PROFITEST Master IQ Series Manual de usuario

Gossen MetraWatt

Gossen MetraWatt ENERGYMID EM2281 Manual de usuario

Gossen MetraWatt

Gossen MetraWatt PROFITEST MF Series Instrucciones de funcionamiento

Gossen MetraWatt

Gossen MetraWatt MAVOMASTER Manual de usuario

Gossen MetraWatt

Gossen MetraWatt LINAX 4000L Manual de usuario

Gossen MetraWatt

Gossen MetraWatt PROFITEST PV 1500 Manual de usuario

Gossen MetraWatt

Gossen MetraWatt METRA HIT 22S Manual de usuario

Gossen MetraWatt

Gossen MetraWatt METRAFLEX 300M Manual de usuario

Gossen MetraWatt

Gossen MetraWatt MINITEST PRO Manual de usuario

Gossen MetraWatt

Gossen MetraWatt METRISO G1000A Manual de usuario

Gossen MetraWatt

Gossen MetraWatt DIGISKY Manual de usuario

Gossen MetraWatt

Gossen MetraWatt DIGISKY Manual de usuario

Gossen MetraWatt

Gossen MetraWatt METRAPHASE 1 Manual de usuario

Gossen MetraWatt

Gossen MetraWatt METRAmax 2 Manual de usuario

Gossen MetraWatt

Gossen MetraWatt METRAHIT WORLD Manual de usuario

Gossen MetraWatt

Gossen MetraWatt METRISO C Manual de usuario

Gossen MetraWatt

Gossen MetraWatt STARLITE Manual de usuario

Gossen MetraWatt

Gossen MetraWatt SECULIFE ITBASE Manual de usuario

Gossen MetraWatt

Gossen MetraWatt mavolog pro Manual de usuario

Gossen MetraWatt

Gossen MetraWatt METRISO PRO Manual de usuario

Gossen MetraWatt

Gossen MetraWatt METRACLIP 41 Manual de usuario

Manuales populares de Instrumento de medición de otras marcas

Suaoki

Suaoki D40 Manual de usuario

Elster

Elster BK-G1.6 Manual de usuario

Endress+Hauser

Endress+Hauser Deltabar FMD71 Manual

Duratool

Duratool D03128 Manual de usuario

Vega

Vega VEGAPULS 65 Manual de usuario

Tonghui

Tonghui TH2618B Manual de usuario

Tenmars

Tenmars TM-801 Manual de usuario

MSR

MSR 145 Manual de usuario

TPS

TPS WP-82 Manual de usuario

ELMETRON

ELMETRON CP-511 Manual de usuario

PCB Piezotronics

PCB Piezotronics 003C30 Manual de usuario

Tenma

Tenma 72-10465 Manual de usuario

Endress+Hauser

Endress+Hauser Proline Promag 50 Especificaciones técnicas

Siemens

Siemens SITRANS F Coriolis FCT030 Manual de lista de piezas

KLINGER

KLINGER CMF V Series Manual de usuario

EXFO

EXFO FTB-2 Manual de operación y mantenimiento

Keysight

Keysight M8290A Manual de usuario

ADTEK

ADTEK MW-5 Manual de usuario
