Gilles.tooling M2-MV01 Manual de usuario

Rev 00, 11/ 2015

µ2- MV01 rearset

Zertifikat

Certificate

Anbauanleitung

Owners manual

µ2-MV01 rearset

Sicherheitshinweise

Allgemeine Hinweise

-Ein unsicher aufgestelltes Motorrad kann bei den folgenden Arbeiten umfallen! Achten Sie darauf, dass

das Fahrzeug sicher steht.

-Verbrennungsgefahr bei heissem Motor und Auspuff! Vor Beginn der Arbeit heiße Fahrzeugteile abkühlen

lassen.

-Kinder und Tiere aus dem Arbeitsbereich fernhalten.

-Schmuck (Uhr, Ringe, Ketten, etc) vor Arbeitsbeginn ablegen.Es besteht Unfallgefahr durch Hängenbleiben

oder elektrischen Kurzschluss.

-Die Montage und Funktion bezieht sich ausschliesslich auf Serienmotorräder.

-Wir übenehmen keine Gewährleistung für die Verwendung an Sonderumbauten und von

Sonderzubehörteilen.

-Nach Montage des Produkts durch eine Werkstatt, ist diese Anbauanleitung dem Kunden auszuhändigen.

-Bewahren Sie die Anbauanleitung sorgfältig auf, und geben Sie dieses Produkt nur mit dieser

Anbauanleitung an Dritte weiter.

-Sollte die erforderliche Anleitung nicht mehr in Ihrem Besitz sein, wenden Sie sich bitte an:

info@gillestooling.com

Montagehinweise

-Alle Schrauben und Muttern werden mit Drehmoment nach DIN/ISO festgezogen. Abweichende

Drehmomente werden angegeben.

-Lagerungen und Schraubverbindungen sind mit einem geeigneten Schmiermittel einzusetzten, um ein

Festfressen zu verhindern.

-Arbeiten und Entlüftung am Bremssystems sind nur von fachkundigem Personal durchzuführen.

-Es ist unbedingt darauf zu achten, dass keine Züge, Kabel oder Leitungen (insbesondere Bremsleitungen)

andere Fahrzeugkomponenten berühren oder daran scheuern.

-Nach jeder Montage sind alle Schrauben auf festen Sitz und das vorgeschriebenes Drehmoment zu

überprüfen.

-Es ist unbedingt darauf zu achten, dass alle Teile immer einen Mindesabstand von 5mm zu beweglichen

Fahrzeugteilen haben.

Diese Anbauanleitung ist sorgfältig und vollständig vor Beginn der

Einbauarbeiten durchzulesen.

Wir bedanken uns für den Erwerb eines unserer Produkte und wünschen Ihnen viel Spaß. Machen

Sie aus einem Serienfahrzeug Ihre individuelle Maschine.

-Sicherheit ist oberstes Gebot.

-Haben Sie das erforderliche Werkzeug und genügend Mechanikerwissen und praktische Erfahrung?

-Unsere Produkte dürfen nur von fachkundigem Personal montiert werden.

-Nichtbeachtung der Anweisung kann zu Beschädigungen des Fahrzeuges, des Produktes bzw. zur

Gefährdung des Fahrers führen.

-Für Schäden, die aufgrund von Nichtbeachtung unserer Anweisungen entstanden sind, können wir keine

Haftung oder Gewährleistung übernehmen.

Betriebserlaubnis

-Beachten Sie die für Ihr Land geltenden Zulassungsbestimmungen.

-Für den Bereich der Bundesrepublik Deutschland gilt:

Ein Eintrag in die Fahrzeugpapiere ist nicht erforderlich!

µ2-MV01 rearset

Safety instructions

You must read these Installation Instructions carefully and make sure you

understand everything they contain, before commencing work.

Thank you for purchasing one of our products and we wish a lot of enjoyable riding. With Gilles you

make a standard bike - your bike.

-Safety always comes first.

-Do you have the correct tools?

-Do you have the ability and aptitude to confidently mount thes product. If in doubt consult a skilled

technican.

-We always advise fitment is carried out by skilled personal.

-Non-compliance with the instructions can be hazardous. For your own protection and the safety of the bike

please always follow the instructions.

-Any Gilles parts will not be covered by warranty it fitted incorrectly.

General instructions

-Please ensure the motorcycle is adequately secured before commencing work.

-Always make sure that the motorcycle is stable and firmly supported.

-A hot engine and exhaust system can burn. Allow all hot parts to cool before commencing work.

-Keep children and household pets well away from the work zone.

-Remove all items of personal jewellry (rings, chains,wristwatch, etc.) before commencing work.

-The fitment instructions relate only to the fitment on a standart motorcycles.

-We cannot warranty or legislate for interaction or interference with non standard or custom parts.

-If a technican is installing the parts please ensure these instructions are passed to the owner.

-Please keep the instruction manual at a safe place. In case of selling our product, please hand the

installation instructions over to the new owner.

-Consult info@gillestooling.com if the instructions in question are no longer in your possession.

Operating licence

-Always comply with the regulations regarding approval in the country of use.

-For the Federal Republic of Germany:

A entry in the vehicle´s registration papers is not necessary!

Assembling note

-Screws, bolts and nuts are tightened in accordance with the applicable DIN/ISO standarts. Tightening

torques that deviate from the standards are stated.

-All threaded connections and bearings must be greased with suitable grease. Please be careful with the

tools to avoid i.e. scratches.

-Mounting and bleeding at the brake system only by skilled personal.

-Take care that no wires and hoses (especially brake hoses) are too close or touching other components or

moving parts.

-After each mounting check all bolts for correct tightening and specified torque moment.

-Take care that any parts always have a minimum clearence of 5 mm to any moving parts.

partlist

MUE2-MV01-right

97 21258 23

131028174

26 31

pos.

article no.

description

qty.

MUE2-GR-MV01-*

right base plate

MUE2-GO-MV01-*

upper base plate

UV-06-*

adjustment plate

VST-04-R-GT-*

adjustment nut right

SPN-03-*

nut 1

UF-18-*

footrest

UB-35-*

brake lever

UEX-01-*

excenter

BL-01-*

cover

UTR01-*

brake lever toe piece

UL19R-*

bearing

UAH-16-*

exhaust holder

DS 15-6-6-*

spacer

DS12-6-9

distance

SFL16x0.8-2

plug

PSF 121 7224

rubber exhaust

VD-117S

spring

FDS-5

pressure piece

M8x20-14583-VA-TX

bolt

M8x40-7991-VA

bolt

M8x30-7991-VA

bolt

M8x20-7991-VA

bolt

M6x20-7991-VA-Pre10-1

bolt

M6x25-7380-VA

bolt

M6x20-7380-VA-TX-PRE10-1

bolt

M6x8-7380-VA

bolt

M8x20-912-VA

bolt

ULS-8,4-VA

washer

DS 14-6-4

distance

ULS-6,4-DIN9021-A2

washer

CAR06L-6,5-40

heelguard

partlist

MUE2-MV01-left

31 21 23 26

1420 1011 222485

166

25 9 18

32 29

13 19

pos.

article no.

description

qty.

MUE2-GL-MV01-*

left base plate

MUE2-GO-MV01-*

upper base plate

UV-06-*

adjustment plate

UF-18-*

footrest

HA-US-46*

holder gear lever

SPN-03-*

nut 1

VST-04-L-GT-*

adjustment nut left

US-46-*

gear lever

UTR-15-*

gear lever toe

piece

UEX-01-*

excenter

BL-01-*

cover

USW09-*

gear shaft

DS 20-10,5-10

collar

DS 15-6-6-*

spacer

DS 12-6-6-*

distance

FDS-5

pressure piece

VD-117S

spring

SFL16x0.8-2

plug

M8x40-7991-VA

bolt

M8x30-7991-VA

bolt

M8x20-7991-VA

bolt

M6x20-7991-VA-Pre10-1

bolt

M8x20-14583-VA-TX

bolt

M6x20-7380-VA-TX-PRE10-1

bolt

M6x16-7380-VA-Pre10-1

bolt

M6x8-7380-VA

bolt

M10x1,25x30-912-VA

bolt

M8x20-912-VA

bolt

M6x25-7380-VA

bolt

ULS-8,4-VA

washer

ULS-8,4-9021-A2

washer

M6x25-933-VA

bolt

CAR06-R 6,5-40

heel protector

µ2- MV01 rearset

Anbauanleitung/ Manual

-ES WIRD EMPFOHLEN DIE ANLAGE VON EINER FACHWERKSTATT INSTALLIEREN ZU LASSEN.

-INSTALLATION RECOMMENDED BY AN OFFICIAL DEALER.

A: Original Rastenanlage und Bremshebel demontieren wie im Bild dargestellt. (Den Auspuff, sowie

angrenzende Verkleidungsteile durch Abdecken mit Schutzfolie, gegen Beschädigungen schützen)

A: Detach the original rearset and brake lever like shown in the picture. (Use protective foil to cover the

exhaust and the fairing to avoid scratches)

Rechts/right side

DS14-6-4

B: Einsetzen der Buchse DS14-6-4 in das Hitzeschutzblech des Auspuffs.

C: Montieren Sie den Auspuffhalter UAH-16 wie dargestellt. Anziehen der Schraube M6x25-7380.

Anzugsdrehmoment: Gemäß OE- Herstellerangaben

B: Insert the the spacer DS14-6-4 in the exhaust`s heat protection plate.

C: Install the exhaust holder UAH-16 like shown in the picture. Tighten the bolt M6x25-7380.

Tightening torque: according to the OE- manufacturer

M6x25-7380

ULS-6,4-9021

B C

OE- Nm

D: Montieren Sie die Rastenanalage wie dargestellt mit den beiden Schrauben M8x20-14583 auf den

Hauptrahmen. Ziehen Sie diese abschließend mit dem angegebenen Wert fest!

Anzugsdrehmoment: 20 Nm

D: Install the rearset like shown in the picture with the bolts M8x20-14583 onto the frame. Finally tighten

both bolts with the marked specification!

Tightening torque: 20 Nm

E: Verbinden Sie gemäß Darstellung E den Bremshebel, mittels Gabeladapter, mit dem Bremszylinder.

Fetten Sie den originalen Clip- Bolzen (Normales, handelsübliches Industriefett)

E: Connect the brake lever according to picture E with the master cylinder. Grease the original brake clip-

bolt (standard, industrial grease)

FETT / GREASE !

µ2- MV01 rearset

Anbauanleitung/ Manual

TX40

20 Nm

M8x20-14583

µ2- MV01 rearset

Anbauanleitung/ Manual

F: Stecken Sie die Schraube M8x30-7991 durch die spezielle Abdeckung BL-01. Fügen Sie diese

anschließend durch die Lagerung des Bremshebels. Auf der Rückseite der Lagerung kommt die Scheibe

ULS-8,4 zum Einsatz.

G: Ziehen Sie die Schraube mit dem angegebenen Drehmoment fest! Nutzen Sie Flüssig- Schrauben-

sicherung (z.B. LOCTITE) zur Unterstützung!

Anzugsdrehmoment: 20 Nm + mittelfeste Schraubensicherung

F: Insert the bolt M8x30-7991 through the special cover BL-01. After that, put it through the break lever`s

bearing. On the backside of the bearing you need to add the washer ULS-8,4.

G: Tighten the bolt by using the specified tightening torque! Use a liquid threadlocker (LOCTITE)!

Tightening torque: 20 Nm + medium strength threadlocker

BL-01

M8x30-7991

ULS-8,4

20 Nm

-Zur Durchführung des folgenden Tests sollte das Hinterrad frei drehbar in der Luft sein!

-For the following test the rear wheel should be able to spin free!

Funktionsprüfung

der Bremse !!!

Check the function

of the brake !!!

H: Überprüfen des Bremsspieles durch

Drehen des Hinterrades und Betätigen der

Bremse mit der Hand (siehe Bild). Sollte das

Bremsspiel nicht ausreichen, (Bremsbeläge

liegen an/ schleifen) oder zu groß sein (zu viel

Leerweg bis Druckpunkt), wenden Sie sich an

eine Fachwerkstatt.

Der Bremshebel muss ein spürbares Spiel

aufweisen bevor der Bremskolben betätigt

wird!

H: Test the brake freeplay by spinning the

rear wheel and pressing the brake by hand

(like shown in the picture). If the brake

clearance/ freeplay is not enough (brake

linings fit/ grind) or too much (too much lever

travel until pressure point), please look for

support by an offical dealer .

The brake lever must have noticable

freeplay before the brake piston gets

pressed!

µ2- MV01 rearset

Anbauanleitung/ Manual

Links/left side

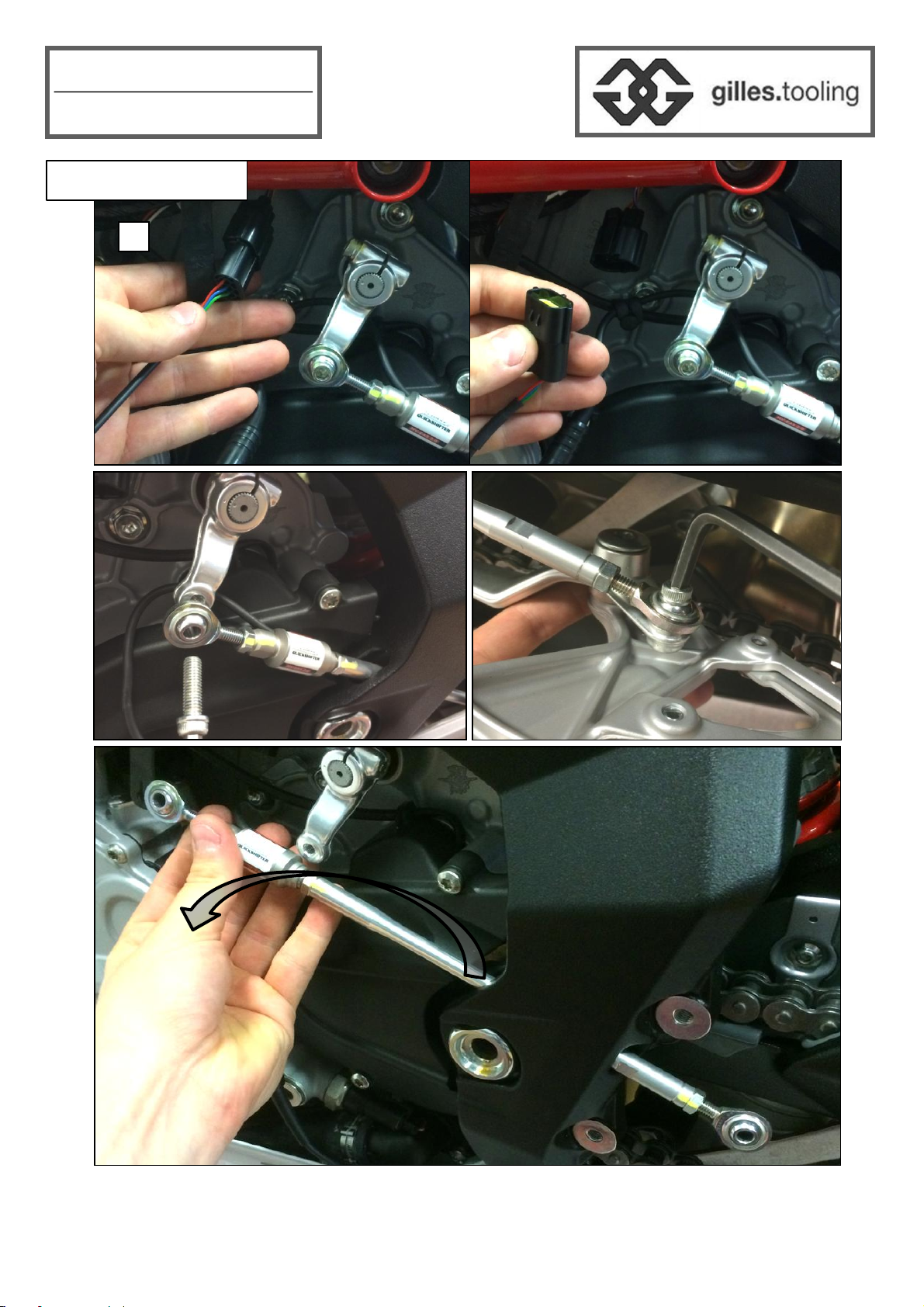

I: Demontieren Sie die originale Rastenanlage, die Schaltwelle und den Schaltarm.

I: Remove the original rearset system, the shift rod and the gear arm.

µ2- MV01 rearset

Anbauanleitung/ Manual

Seitenständer HOCH !!!

side stand UP !!!

J: Entfernen Sie die markierte Schraube (nur die markierte) der Seitenständer- Aufnahmeplatte!

K: Montieren Sie den Halter HA-US-46 wie dargestellt. Anziehen der Schraube M10x1,25x30-912.

Anzugsdrehmoment: Gemäß OE- Herstellerangaben + mittelfeste Schraubensicherung

J: Remove the marked bolt from the side stand`s basic holder (only the marked bolt)!

K: Install the holder HA-US-46 like shown in the picture. Tighten the bolt M10x1,25x30-912.

Tightening torque: according to the OE- manufacturer + medium strength threadlocker

HA-US-46

M10x1,25x30-912

OE- Nm

-Seitenständer muss unbelastet sein! Aufbocken mittels Hauptständer oder festhalten des Motor-

rades durch zweite Person während dieser beiden Arbeitgänge!

-The side stand needs to be unloaded! Use a paddock stand or use help by a second person which

keeps the motorcycle during that installation steps!

L: Stecken Sie die Schraube M8x30-7991 durch

die spezielle Abdeckung BL-01. Fügen Sie diese

anschließend durch die Lagerung des

Schalthebels.

L: Insert the bolt M8x30-7991 through the special

cover BL-01. After that, put it through the gear

lever`s bearing.

L BL-01

M8x30

-7991

Otros manuales de Accesorios para motocicletas de gilles.tooling

gilles.tooling

gilles.tooling AS 31 GT Series Manual de usuario

gilles.tooling

gilles.tooling AS 31 GT Manual de usuario

gilles.tooling

gilles.tooling Rct10gt- BM08 Manual de usuario

gilles.tooling

gilles.tooling MUE2-D01 Manual de usuario

gilles.tooling

gilles.tooling VCR38GT Manual de usuario

gilles.tooling

gilles.tooling factor-x-rearset.gt Manual de usuario

gilles.tooling

gilles.tooling fxr.rearsets-H05 Manual de usuario

gilles.tooling

gilles.tooling FXR-Y03 Manual de usuario

gilles.tooling

gilles.tooling AS 31 GT Manual de usuario

gilles.tooling

gilles.tooling AS31GT Manual de usuario

gilles.tooling

gilles.tooling rct10gt- Y02 Manual de usuario

gilles.tooling

gilles.tooling AS 31 GT Series Manual de usuario

gilles.tooling

gilles.tooling MPCL-02 Manual de usuario

gilles.tooling

gilles.tooling Rct10gt-S02 Manual de usuario

gilles.tooling

gilles.tooling RCT10GT-K02 Manual de usuario

gilles.tooling

gilles.tooling 1D.GT Series Manual de usuario

gilles.tooling

gilles.tooling K08 Manual de usuario

gilles.tooling

gilles.tooling FXR-Y07-B Manual de usuario

Manuales populares de Accesorios para motocicletas de otras marcas

SRC

SRC B-TRK502-01-01-SL Manual de usuario

3M Speedglas 9100 MP Manual de usuario

hepco & becker

hepco & becker 6307520 00 01 Manual de usuario

HOMCOM

HOMCOM AA0-077 Manual de usuario

hepco & becker

hepco & becker 6307558 00 01 Manual de usuario

Wunderkind Custom

Wunderkind Custom 106503-F15 Guía del usuario

Dräger

Dräger HPS 3500 Manual de usuario

M-WAVE

M-WAVE SKI Manual de usuario

Kuryakyn

Kuryakyn 6212 Manual de usuario

hepco & becker

hepco & becker 6507504 00 01 Manual de usuario

Tool it

Tool it PROMAX LCD 9.13G Manual de usuario

Custom Dynamics

Custom Dynamics TruWrapz Manual de usuario

Roof

Roof RO200 CARBON Manual de usuario

Kabuto

Kabuto Japan IBUKI Manual de usuario

PUIG

PUIG 5051 Manual de usuario

rizoma

rizoma ZTH050 Manual de usuario

Joubert

Joubert 10001711 Manual de usuario

Sperian

Sperian Optrel p420 Manual de usuario

gilles.tooling m2-MV01 Manual de usuario

Manuales populares de Accesorios para motocicletas de otras marcas
