Gilles.tooling K08 Manual de usuario

Es ist unbedingt darauf zu achten, dass alle Teile der Fußrastenanlage einen

Mindestabstand von 5 mm zu beweglichen Fahrzeugteilen haben.

Please make sure that all parts of the footrest system have at least 5mm distance

to movable parts of the motorbike.

S 31 GT

Rechts: Original Fußrastenanlage

abschrauben.

Adapter UAD02-30 (A) an

Bremszylinder schrauben.

Right side: Remove the original

footrest system.

Mount brake cylinder adapter UAD02-

30 (A) on brake cylinder.

Grundplatte mit Schraube M8x25

DIN7991(B) und Scheibe DS20-8-4

am Rahmen befestigen.

Anzugsmoment 25Nm.

BLS04 und Original-Feder (C) am

Bremslichtschalter befestigen.

Fix basic plate with screw M8x25

DIN7991(B) and collar DS20-8-4 on

the frame. Tightening torque 25Nm.

Fasten BLS04 and original spring (C)

on stopp light switch.

BLS04 B

Bremsflüssigkeitsbehälter vom

Fahrzeug demontieren und

Bremsschlauch auf 60mm Länge

kürzen.

Dismount brake fluid reservoir from

vehicle and cut the brake hose to a

length of 60 mm.

K08 - Anbauanleitung / Installation manual

Stand

02/04

REV

00/00

G:\Produkte\1_AS 31 GT\34Kawasaki\K08\manual K08.xls Seite 1 von 3 / Page 1 of 3

Adapter Bremszylinder UAD02-30 an Bremszylinder

montieren. Original Feder gem. Abbildung einhängen.

Bremszylinder mit Schrauben M8x20 ISO 7380 an

Halteplatte montieren. UAD02-30 mittels Bolzen und

Splint am Lagerbock montieren.

Mount brake cylinder adapter UAD02-30 on brake

cylinder. Mount original spring as shown in pic.

Screw brake cylinder onto the holder with screws

M8x20 ISO 7380. Mount UAD02-30 with bolt BO01 and

split pin onto brake lever bearing.

UAD02-30

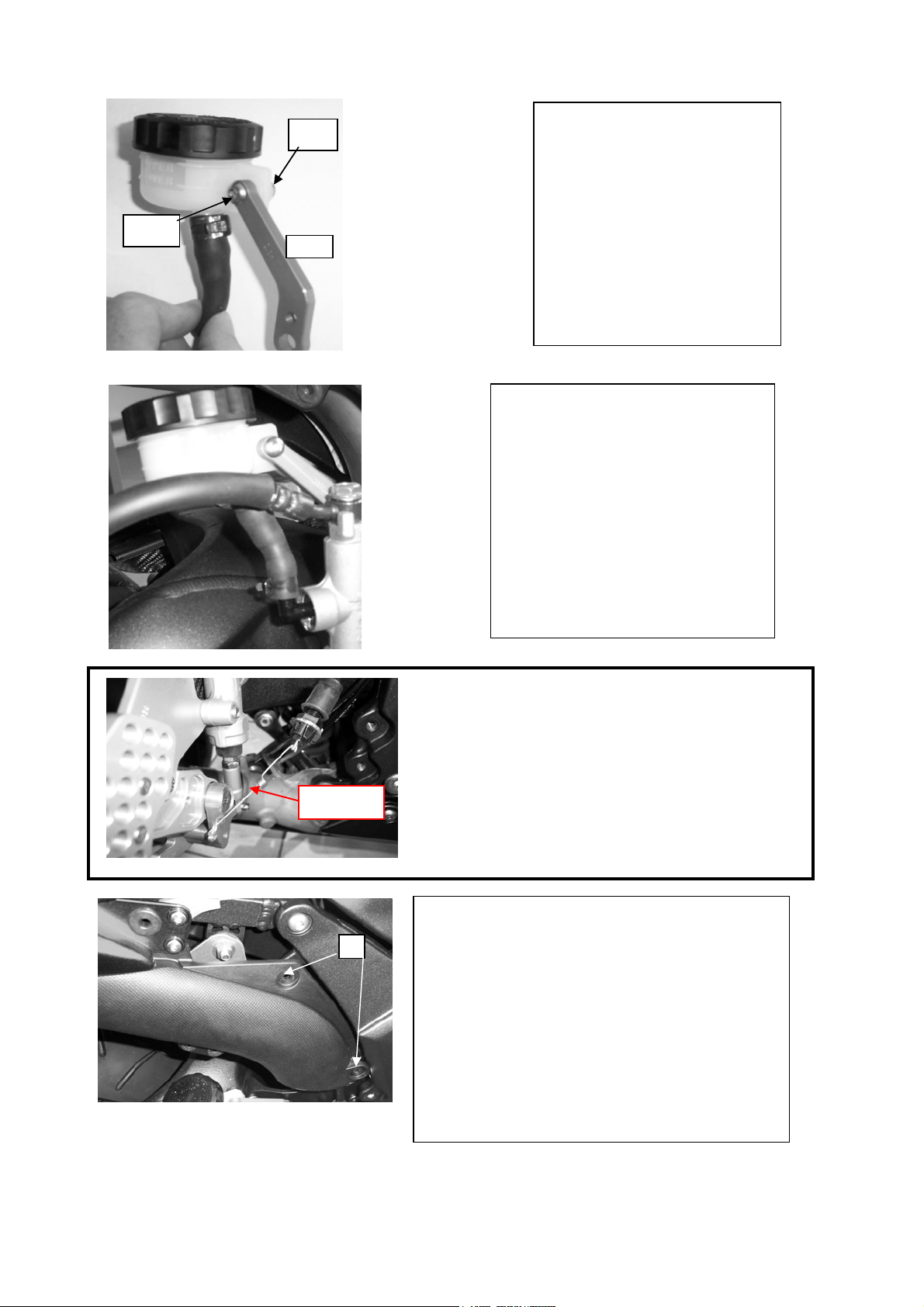

Halter HA12 mit Schraube M6x20

DIN7380 und Mutter M6 leicht

anziehen.

Screw down slightly holder HA12

with screw M6x20 DIN7380 and

nut M6

HA12

M6x20

Bremsschlauch auf Bremszylinder

schieben und mit Clip befestigen.

Push brake hose on brake cylinder and

fix it with the clip.

Die Original-Seitendeckel Befestigungsschrauben

demontieren (D).

Oben mit DS12-6-9 und Schraube M6x20 ISO7380

und unten mit DS12-6-14 distanzieren.

Dismount the original screws from side cover (D).

Distance the cover on the top with DS12-6-9 and

screw M6X20 ISO7380 and on the lower side with

DS12-6-14.

G:\Produkte\1_AS 31 GT\34Kawasaki\K08\manual K08.xls Seite 2 von 3 / Page 2 of 3

Bremszylinder mit CAR01R und Schraube

M8x20 ISO7380 und M8x40 ISO7380

befestigen.

BLS mit Schraube M5x10 DIN 7991

befestigen.

Fix brake cylinder with CAR01R and screw

M8x20 ISO7380 and M8x40 ISO7380.

Fasten BLS with screw M5x10 DIN 7991.

M8x40 ISO7380

CAR01R

M8x20

ISO7380

M5x10 DIN7991

Bremsflüssigkeitsbehälter so ausrichten, das

Halter HA12 parrallel zum Seitendeckel (E) ist.

Mutter M8 und M6 festziehen.

lign brake fluid reservoir that way, that the

holder HA12 is placed parallel to side cover (E).

Tighten nut M8 and M6.

Links:

Original Fußrastenanlage mit Schaltwelle

demontieren.

Left side:

Dismount original footrest with gearshaft.

AS31GT mit Schraube M8x25 DIN7991 und

DS20-8-4 befestigen. Anzugsmoment 25Nm.

Tighten AS31GT with screw M8x25 DIN7991

and DS20-8-4. Tightening torque 25 Nm.

Für Umkehrschaltung:

Schaltarm am Getriebeausgang um

180 Grad drehen.

Bei den hintersten Einstellpositionen

Schaltwelle mit UWS-AD01

verlängern.

For reverse shifting: Turn the

actuating arm for about 180 degree at

gear box exit. For the most rear adjust

osition, elongate the gearshaft with

UWS-AD01.

USW-AD01

G:\Produkte\1_AS 31 GT\34Kawasaki\K08\manual K08.xls Seite 3 von 3 / Page 3 of 3
