Frigidaire FGC3X8XE Manual de usuario

PRODUCT NO. FACTORY NO. COLOR MARKET

FGC3X8XESD 3775622376014 WHITE U.S.A.

FGC3X8XEBD 3775622376064 BLACK U.S.A.

FGC3X8XETD 3775622376034 ALMOND U.S.A.

GAS COOKTOP

Model No.

FGC3X8XE

Inc.

FACTORY PARTS CATALOG

GAS COOKTOP

WIRING DIAGRAM # - 318047102

OWNER’S GUIDE # - 318068128

INSTALLATION INSTR. # - 318063913

FRIGIDAIRE HOME PRODUCTS

7075 ORDAN DRIVE

MISSISSAUGA, ONTARIO

CANADA, L5T 1K6

TEL: (905) 565-9200 Publication No.

5995317780

990203

-EN/SERVICE

377

Publication No. FGC3X8XE

5995317780

02/99 2

COOKTOP

136

137

132

102

101

43 43 43 43

45 45

LA9922T02

FGC3X8XE Publication No.

5995317780

# = Functional Part 302/99

* = Non-Illustrated Part

COOKTOP

A=FGC3X8XE (FGC3X8XESD)

B=FGC3X8XE (FGC3X8XEBD)

C=FGC3X8XE (FGC3X8XETD)

POS. NO PART NO DESCRIPTION

3318162200 AB C Bracket-burner mtg

16 318018503 AGlass cooktop white

16 318018504 BGlass cooktop black

16 318018505 C Glass cooktop almond

19 318066903 APan-burner grey

19 318066901 BPan-burner black

19 318066902 C Pan-burner almond

20 318120106 AGrate (grey)

20 318120105 BGrate (black)

20 318120104 C Grate (grey)

21 316098508 ACap-burner small grey

21 316098501 BCap-burner small black

21 316098503 C Cap-burner small almond

22 318050500 ATrim ring small grey

22 5303209009 BTrim ring small black

22 318050502 C Trim ring small almond

31 318053900 AB C Gasket vent

33 318072000 AB C Bracket burner mtg

43 318016500 AKnob-top valve

43 318016501 BKnob-top valve

43 31801602 C Knob-top valve

45 318146220 AB C Bushing

46 5303307897 AB C Burner Box

47 5303303991 AB C Cord-electric power

61 318083900 AB C Trim ring (stainless)

64 5303304033 AB C Retainer-bracket

65 5303304032 AB C Seal, rubber

101 318162300 AB C Bracket-burner

102 318057100 AB C Deflector

132 3201437 AB C Bushing-snap

136 5303935029 AB C Fixation support

137 5303323138 AB C Screw, 10-24 X 2 ½

*318052107 AB C Wire harness

*5303311532 AB C Screw

*5303211311 AB C Screw, #8 X ½

*5303307980 AB C Screw, 8-32 X 7/16

*5303323140 AB C Screw, 10-32 X 3/8

FGC3X8XE Publication No.

5995317780

02/99 4

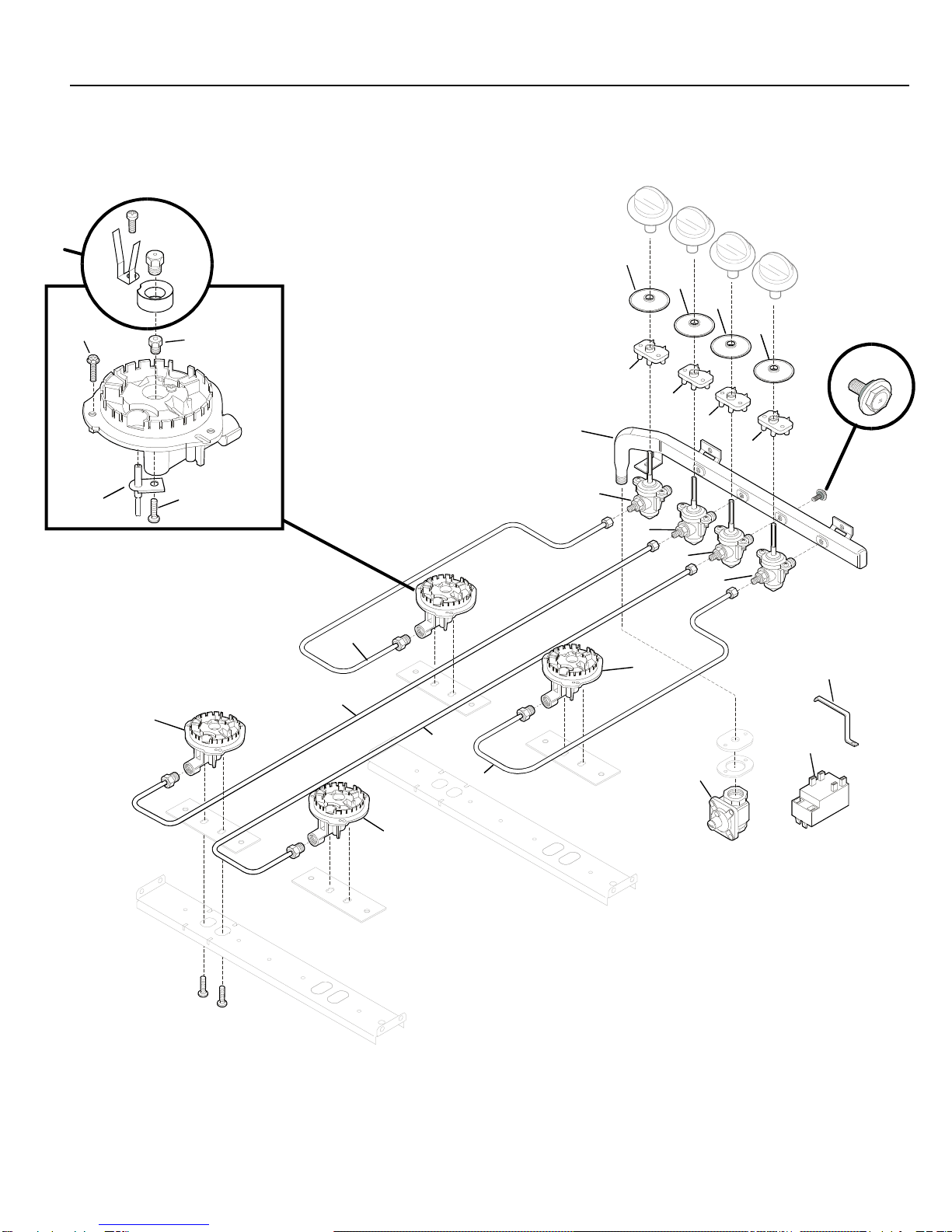

BURNER

35 35

222

LA9922B03

11 45

FGC3X8XE Publication No.

5995317780

# = Functional Part 502/99

* = Non-Illustrated Part

BURNER

A=FGC3X8XE (FGC3X8XESD)

B=FGC3X8XE (FGC3X8XEBD)

C=FGC3X8XE (FGC3X8XETD)

POS. NO PART NO DESCRIPTION

1 318177003 AB C Manifold Pipe

2 # 5303935042 AB C Valve-top burner

3 # 316032002 AB C Switch-ignitor

4 # 5303305456 AB C Tube-burner

5 # 5303305455 AB C Tube-burner

8 # 5303280394 AB C Spark Module

10 # 318055011 AB C Burner Assy-top

11 316011200 AB C Ignitor-top burner

14 # 5308007974 AB C Regulator-pressure

35 5303307978 AB C Bushing-insulation

37 5303320671 AB C Screw metric M3 X 5/8

44 318088700 AB C Orifice

45 316011100 AB C Screw-ignitor mtg

47# 318127402 AB C LP Conversion Kit

51 318024200 AB C Bracket spark module

72 5303323141 AB C Screw valve 1/4-20 X 5/16

* 08011955 AB C Screw 10-24 X 3/8

*5303211311 AB C Screw, #8 X ½

FGC3X8XE Publication No.

5995317780

02/99 6

WIRING DIAGRAM
