Frigidaire FEC3X5XE Manual de usuario

PRODUCT NO. FACTORY NO. COLOR MARKET

FEC3X5XETA 3805421156031 ALMOND U.S.A.

ELECTRIC - COOKTOP

Model No.

FEC3X5XE

Inc.

FACTORY PARTS CATALOG

ELECTRIC COOKTOP

WIRING DIAGRAM # - 318046901

OWNER’S GUIDE # - 318200602

INSTALLATION INSTR. # - 318097900

FRIGIDAIRE HOME PRODUCTS

7075 ORDAN DRIVE

MISSISSAUGA, ONTARIO

CANADA, L5T 1K6

TEL: (905) 565-9200 Publication No.

5995322764

990511

-EN/SERVICE

377

RIGHT FRONT

LEFT FRONT

LEFT REAR

RIGHT REAR

OFF

Publication No. FEC3X5XE

5995322764

05/99 2

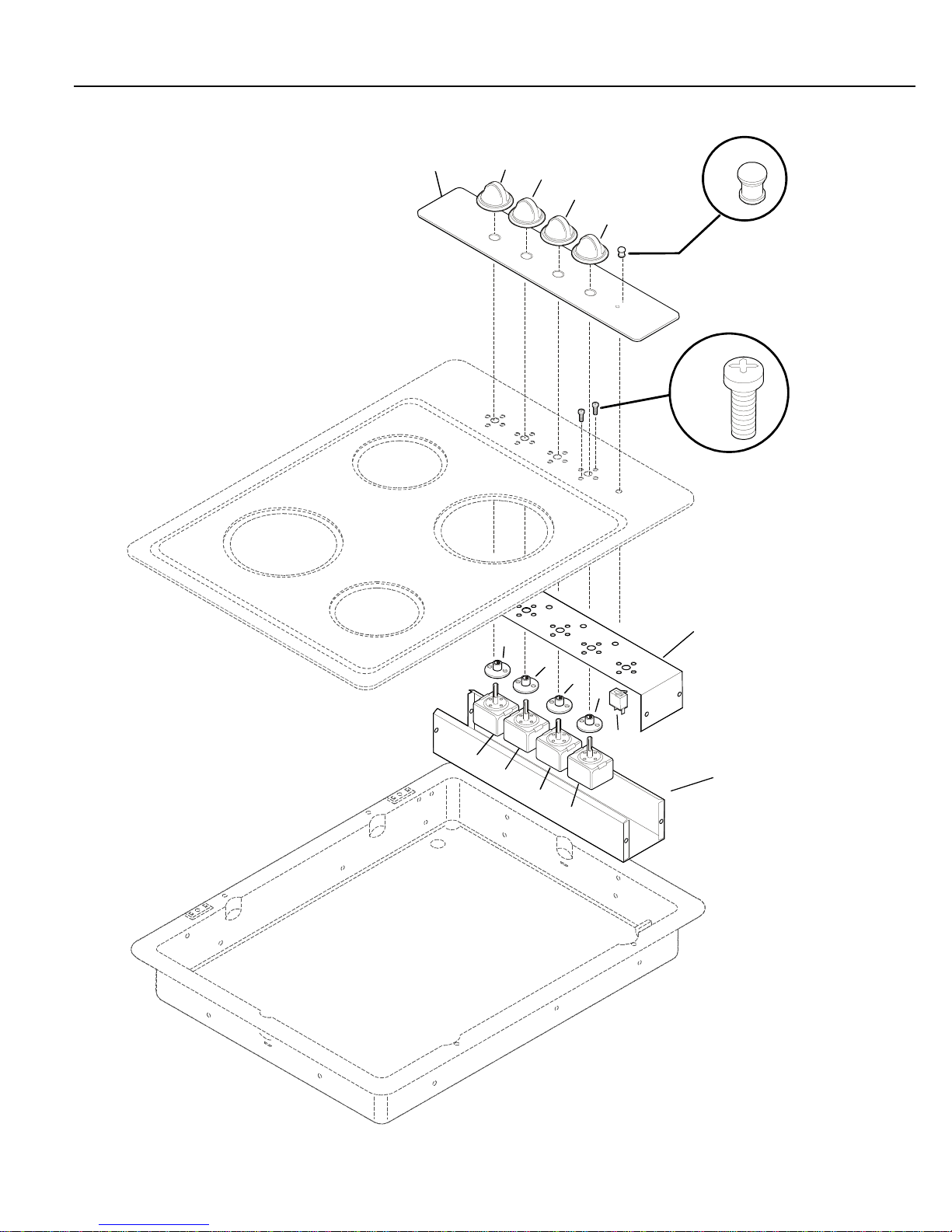

CONTROL PANEL

54 54

74 74 74

19 36 36 36 36

16A

LA9923G29

FEC3X5XE Publication No.

5995322764

# = Functional Part 305/99

* = Non-Illustrated Part

CONTROL PANEL

A=FEC3X5XE (FEC3X5XETA)

POS. NO PART NO DESCRIPTION

14 3200297 ALight/Lamp indicator

16 5303301457 APlate, instrument mtg

16A 5303301458 ACover, instrument mtg

19 318021605 APanel-control

36 318016304 AKnob-surface unit

46 5303299764 ALens-light/lamp, indicator

54 # 318120504 ASwitch-surface unit

69 5303305528 AScrew, switch mtg

74 318146010 ABushing

*5303300195 AScrew, 10-32 X 3/8

FEC3X5XE Publication No.

5995322764

05/99 4

MAINTOP/SURFACE UNITS

136

137

136

137

15A

27 27

19A

15A

140

LA9923V32

FEC3X5XE Publication No.

5995322764

# = Functional Part 505/99

* = Non-Illustrated Part

A=FEC3X5XE (FEC3X5XETA)

POS. NO PART NO DESCRIPTION

15 # 5308011964 AElement-surface

15A# 5303299749 AElement-surface

16 318159022 AMain top

17 3016817 ARod maintop support

18 318074310 AHinge maintop

19 318067010 APan surface element large

19A 5303280336 APan surface element small

27 5303323704 ATerminal block

28 5303301461 AMedaillon, surface element

46 318077401 ABurner box

93 318122500 ABracket terminal block

136 5303935029 ASupport/ Support

137 5303323138 AScrew, 10-24 X 2 ½

140 3205315 ASupport/ Support

*5301506869 AClamp-cable

*5303300195 AScrew, terminal block

*5303308449 AFastener

*5303311532 AScrew, 6-32 X ¼

*5304403070 AScrew, 6-32 X 5/16

*5303323364 ABx & wires ay

*3201885 ANut (10-24)

*5303324176 AShoulder screw (10-24)

MAINTOP/SURFACE UNITS

FEC3X5XE Publication No.

5995322764

04/99 6

WIRING DIAGRAM
