Frigidaire FGC36C4H Manual de usuario

PRODUCT NO. FACTORY NO. COLOR MARKET

FGC36C4HWD 3775441160014 WHITE U.S.A.

FGC36C4HDD 3775441160034 ALMOND U.S.A.

FGC36C4HCD 37754411600C4 CHROME U.S.A.

GAS COOKTOP

Model No.

FGC36C4H

FACTORY PARTS CATALOG

GAS COOKTOP

WIRING DIAGRAM # - 318047105

OWNER’S GUIDE # - 318200658

INSTALLATION INSTR. # - 318201452

Publication No.

5995350138

010220

-EN/SERVICE

377

ELECTROLUX HOME PRODUCTS NORTH AMERICA

802, BOUL. L’ANGE-GARDIEN

L’ASSOMPTION, QC

CANADA, J5W 1T6

TEL.: (866) 213-9397 (ENGLISH)

(866) 294-9911 (FRANÇAIS)

Publication No. FGC36C4H

5995350138

01/01 2

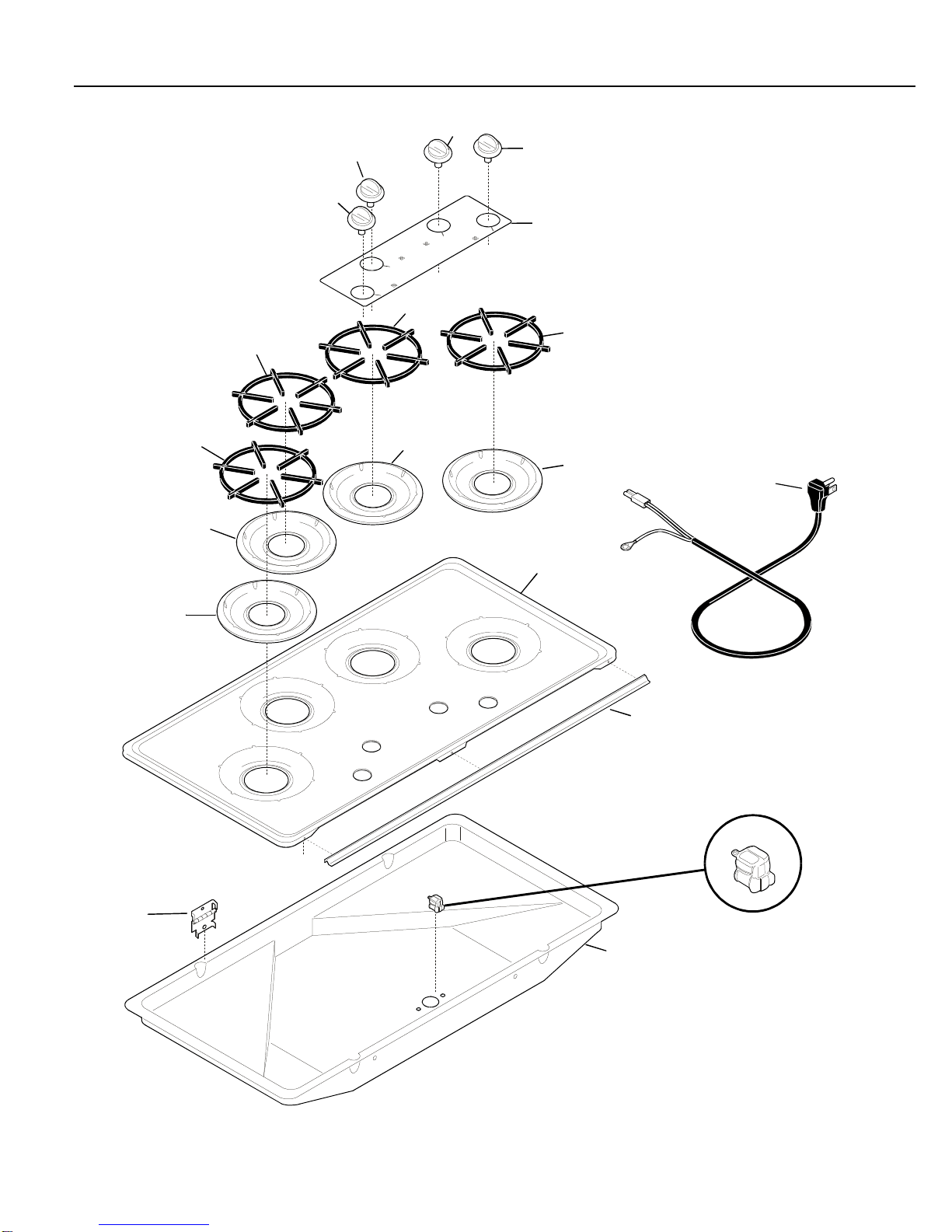

COOKTOP

45A

LA00CT77411-1

19 19

FGC36C4H Publication No.

5995350138

# = Functional Part 301/01

* = Non-Illustrated Part

COOKTOP

POS. NO. PART NO. DESCRIPTION

16 318159311 AMain Top white

16 318159312 BMain Top almond

16 318159313 CMain Top chrome

18 318074310 ABCHinge-maintop (2)

19# 318067300 ABCPan-burner black

20 316040807 ABCGrate

23 318021700 ABCPanel-control

42 5303311316 ABCHandle

43 318164705 ABCKnob-control black

45A 3201437 ABCStrain relief

46 318077113 ABCBurner Box

47# 5303311311 ABCCord,electric

*5303311306 ABCScrew, 8-18 X 3/8

*5303311333 ABCScrew, 8-32 X 3/8

*5303311532 ABCScrew, 6-32 X 1/4

A= FGC36C4H (FGC36C4HWD)

B= FGC36C4H (FGC36C4HDD)

C= FGC36C4H (FGC36C4HCD)

FGC36C4H Publication No.

5995350138

01/01 4

BURNER

LA00BR77411-2

FGC36C4H Publication No.

5995350138

# = Functional Part 501/01

* = Non-Illustrated Part

BURNER

POS. NO PART NO DESCRIPTION

1 # 318177102 ABCManifold Pipe

2 # 318087010 ABCValve-top burner

3 # 316032001 ABCSwitch-igniter

8 # 316135700 ABCSpark Module

10 # 318176410 ABCBurner-top, LF & RR

10A# 318176411 ABCBurner-top, RF & LR

11# 318148503 ABCIgniter-burner, 16.25”

12 3016993 ABCRetainer-igniter

14 # 5308007974 ABCRegulator-pressure

33 5303311317 ABCChannel-burner support

35 318146300 ABCBushing

51 318024201 ABCBracket Spark module

*08016432 ABCScrew, 8-18 X 3/8

*5303311306 ABCScrew, 8-18 X3/8

*5303311532 ABCScrew, 6-32 X 1/4

*5303324191 ABCWasher

*5304403070 ABCScrew, 6-32 X 5/16

A= FGC36C4H (FGC36C4HWD)

B= FGC36C4H (FGC36C4HDD)

C= FGC36C4H (FGC36C4HCD)

FGC36C4H Publication No.

5995350138

01/01 6

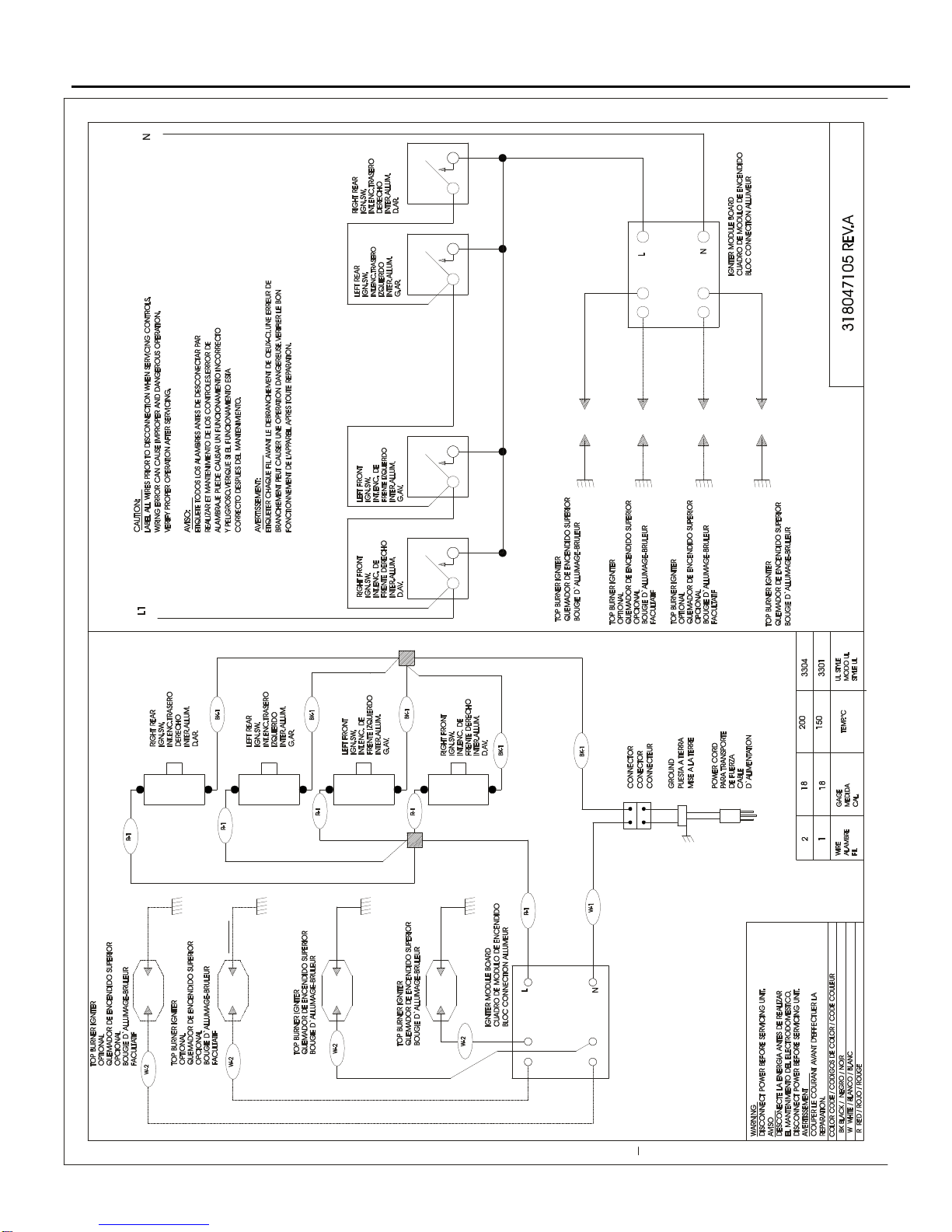

WIRING DIAGRAM
