Franke F5LM1015 Manual de usuario

ZMI_001_2030045848-F5LM1015_#SALL_#AQU_#V1.fm / 28.11.17

F5LM1015

2030045848

7612982256929

DE Montage- und Betriebsanleitung Einhebel-Standbatterie

EN Installation and operating instructions Single-lever pillar mixer

FR Notice de montage et de mise en service Mitigeur monolevier pour montage sur

plage

ES Instrucciones de montaje y servicio Grifo de pie monomando

IT Istruzioni per il montaggio e l'uso Miscelatore a bordo lavabo mono

NL Montage- en bedrijfsinstructies Eengreeps wastafelmengkraan

PL Instrukcja montażu i obsługi Bateria pionowa jednouchwytowa

SV Monterings- och driftinstruktion

CS Návod pro montáž a provoz

FI Asennus- ja käyttöohje Vipukäyttöinen pylväshana

RU Инструкция по монтажу и вводу в эксплуатацию

ZMI_001_2030045848-F5LM1015_#SALL_#AQU_#V1.fm

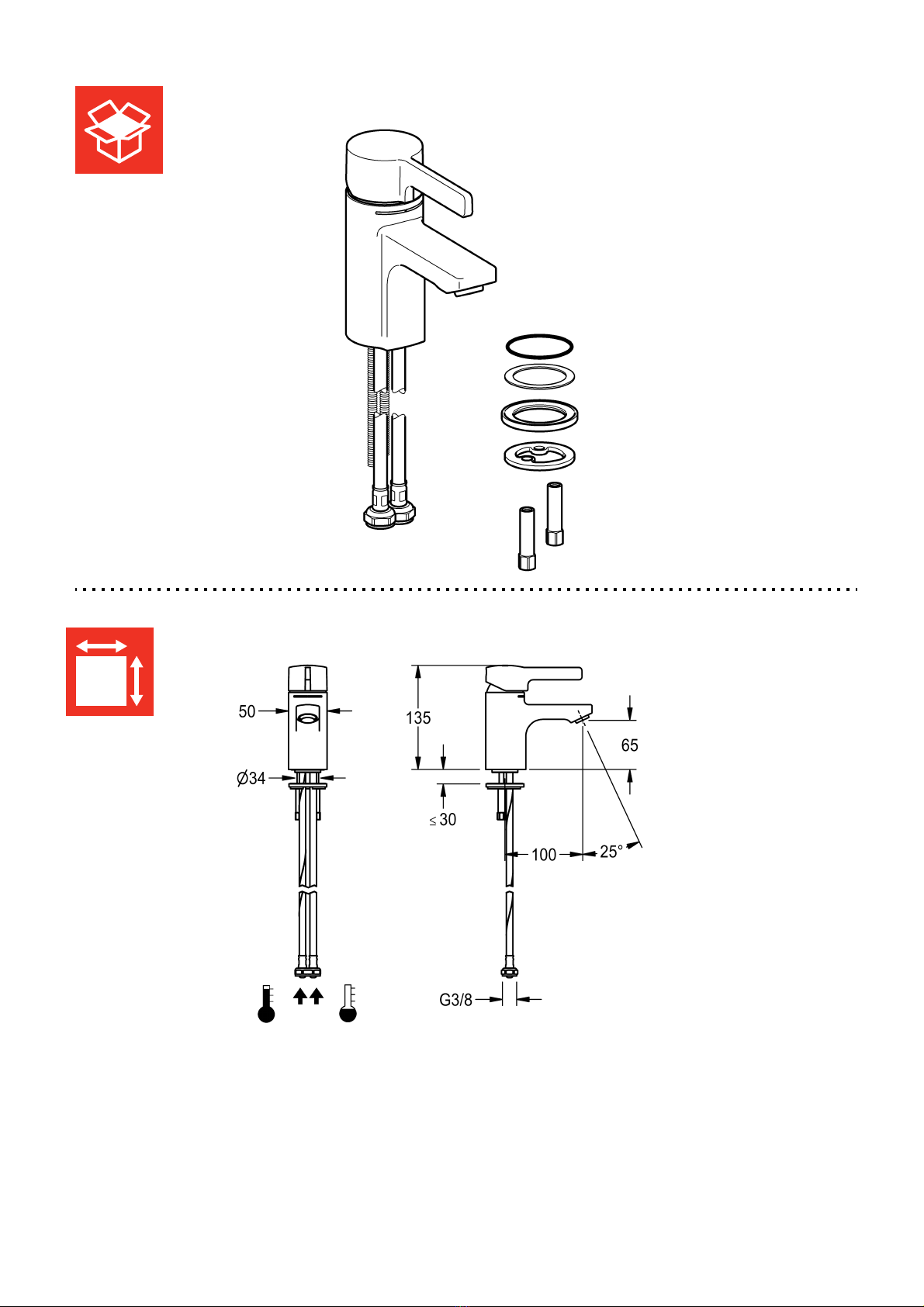

- 2 -

- 3 -

ZMI_001_2030045848-F5LM1015_#SALL_#AQU_#V1.fm

Installation and operating

instructions Montage- und Betriebsanleitung

Important notes Wichtige Hinweise

►Before installing flush piping system!

►The fitting must be operated only with

original mesh filters!

►Vor Installation Rohrleitungen spülen!

►Armatur nur mit original Sieben betreiben!

►In Abhängigkeit von der Wasserqualität,

den örtlichen Gegebenheiten und den vor

Ort geltenden Bestimmungen die Armatur

in regelmäßigen Abständen prüfen und

warten.

►The fitting must be checked and maintai-

ned at regular intervals depending on the

water quality and in accordance with the

local conditions, and rules and regulations

applicable at the site.

Technical data Technische Daten

►Minimum flow pressure 1.0 bar ►Mindestfließdruck 1,0 bar

►Maximum operating pressure 10 bar ►Maximaler Betriebsdruck 10 bar

►Recommended flow pressure 3 bar ►Empfohlener Fließdruck 3 bar

►Volume flow at 3 bar flow pressure

5 l/min

►Volumenstrom bei 3 bar Fließdruck

5 l/min

►Thermostatic scald protection according to

DIN EN 1111, fixed setting of 38°C.

►Thermostatischer Verbrühungsschutz laut

DIN EN 1111, fest eingestellt auf 38°C.

ZMI_001_2030045848-F5LM1015_#SALL_#AQU_#V1.fm

- 4 -

Instrukcja montażu i obsługi Monterings- och driftinstruktion

Ważne wskazówki Viktiga informationer

►Przed instalacjąprzepłukaćrury!

►Armatury należy używaćwyłącznie z

oryginalnymi sitkami!

►Armaturęnależy poddawaćregularnej

kontroli i konserwacji w zależności od

jakości wody, warunków lokalnych i

obowiązujących przepisów.

►Spola igenom rörledningarna före

installation!

►Använd armaturen endast med

originalsilar!

►Kontrollera och serva armaturen med

intervaller som bestäms av vattenkvaliteten

samt de lokala förhållandena och de

bestämmelser som gäller där.

Dane techniczne Tekniska data

►Minimalne ciśnienie przepływu 1,0 bar ►Minsta hydrauliska tryck 1,0 bar

►Maksymalne ciśnienie robocze 10 barów ►Maximalt drifttryck 10 bar

►Zalecane ciśnienie przepływu 3 barów ►Rekommenderat hydrauliskt tryck 3 bar

►Objętościowe natężenie przepływu przy

ciśnieniu 3 barów 5 l/min

►Volymström vid 3 bar hydrauliskt tryck

5 l/min

►Termostatyczne zabezpieczenie przed

poparzeniem zgodnie z normą

DIN EN 1111, ustawione na 38°C.

►Termostatstyrt skållningsskydd enligt

DIN EN 1111, fast inställt på 38°C.

Notice de montage et de mise en

service Návod pro montáž a provoz

Remarques importantes Důležité pokyny

►Rincer les conduites avant d’installer ! ►Před instalací potrubí propláchněte!

►Ne faire fonctionner la robinetterie qu'avec

les filtres d'origine !

►Provozovat armaturu jen s originálními

sítky!

►En fonction de la qualité de l’eau, ainsi que

des conditions et des dispositions locales,

il convient de contrôler et d’entretenir la

robinetterie à intervalles réguliers.

►V závislosti na kvalitěvody, místních

podmínkách a předpisech platných v místě

instalace je nutné provádět v pravidelných

intervalech kontrolu a údržbu armatury.

Données techniques Technické údaje

►Pression de service maximale 10 bars ►Maximální provozní tlak 10 bar

►Pression dynamique minimale 1,0 bar ►Minimální průtočný tlak 1,0 bar

►Pression dynamique recommandée 3 bars ►Doporučený průtočný tlak 3 bar

►Débit volumique pour 3 bars de pression

dynamique 5 l/min

►Průtok při průtočném tlaku 3 bar 5 l/min

►Termostatická ochrana proti opaření podle

normy DIN EN 1111 nastavena pevněna

38 °C.

►Protection thermostatique contre les

échaudures selon DIN EN 1111 préréglée

sur 38 ºC.

- 5 -

ZMI_001_2030045848-F5LM1015_#SALL_#AQU_#V1.fm

Instrucciones de montaje y

servicio Asennus- ja käyttöohje

Indicaciones importantes Tärkeitä ohjeita

►¡Enjuagar las tuberías antes de instalar! ►Huuhtele putkijohdot ennen asennusta!

►¡La grifería debe hacerse funcionar

únicamente con los tamices originales!

►Käytä varusteet vain alkuperäisten sihtien!

►Hana tulee tarkistaa ja huoltaa säännöllisin

väliajoin veden laadusta, paikallisista

oloista ja paikalla voimassa olevista

määräyksistä riippuen.

►En función de la calidad del agua, las

condiciones locales y la legislación vigente,

realizar las inspecciones y el mantenimien-

to de la grifería a intervalos regulares.

Datos técnicos Tekniset tiedot

►Presión mínima de flujo 1,0 bar ►Vähimmäisvirtauspaine 1,0 bar

►Presión máxima de servicio 10 bares ►Suurin käyttöpaine 10 bar

►Presión de flujo recomendada 3 bares ►Suositeltava virtauspaine 3 bar

►Tilavuusvirta 3 barin virtauspaineella

5 l/min

►DIN EN 1111: n mukainen termostaattipa-

lovammasuoja, kiinteä asetusarvo 38 °C.

►Flujo volumétrico con 3 bares de presión

de flujo 5 l/min

►Protección termostática frente a

escaldaduras según DIN EN 1111,

ajustada fija a 38°C.

Istruzioni per il montaggio e

l'uso

Инструкция по монтажу и

вводу вэксплуатацию

Avvertenze importanti Важные указания

►Sciacquare le tubazioni prima di installare! ► Перед инсталляцией промыть трубки!

►Utilizzare la rubinetteria esclusivamente

con i filtri originali!

► Эксплуатировать арматуру только с

оригинальными фильтрами!

►Controllare e sottoporre a manutenzione

l'apparecchio ad intervalli regolari, in

funzione della qualità dell'acqua, delle

caratteristiche locali e delle vigenti

disposizioni locali.

► Арматуру необходимо регулярно

чистить иобслуживать взависимости от

качества воды, местных условий и

действующих вместе эксплуатации

предписаний.

Specifiche tecniche Технические характеристики

►Sciacquare le tubazioni prima di installare! ► Перед инсталляцией промыть трубки!

►Pressione di esercizio max. 10 bar

►Pressione idraulica consigliata 3 bar

►Portata volumetrica a 3 bar di pressione

idraulica 5 l/min

►Protezione antiscottatura termostatica

secondo DIN EN 1111, impostata in

maniera fissa a 38°C.

► Максимальное рабочее давление

10 бар

► Рекомендуемый гидравлический напор

3бар

►Объёмныйрасход при гидравлическом

напоре 3 бар 5 л/мин

► Термостатическая защита от

ошпаривания имеет фиксированную

настройку 38 °C согласно DIN EN 1111.

ZMI_001_2030045848-F5LM1015_#SALL_#AQU_#V1.fm

- 6 -

Montage- en bedrijfsinstructies

Belangrijke aanwijzingen

►Voor installatie buisleidingen spoelen!

►Armatuur alleen met originele zeven

gebruiken!

►Afhankelijk van de waterkwaliteit, de

plaatselijke omstandigheden en de

plaatselijke voorschriften de armatuur

regelmatig controleren en onderhouden.

Technische gegevens

►Minimale dynamische druk 1,0 bar

►Maximale werkdruk 10 bar

►Aanbevolen dynamische druk 3 bar

►Volumestroom bij 3 bar dynamische druk 5

l/min

►Thermostatische beveiliging tegen

verbranding volgens DIN EN 1111,

standaard ingesteld op 38 °C.

www.franke.com

- 7 -

ZMI_001_2030045848-F5LM1015_#SALL_#AQU_#V1.fm

1. Montage

EN Installation NL Montage CS Montáž

FR Montage PL MontażFI Asennus

ES Montaje SV Montering RU Монтаж

IT Montaggio

10 mm 19 mm

1 2

ZMI_001_2030045848-F5LM1015_#SALL_#AQU_#V1.fm

- 8 -

2. Funktion

EN Function NL Werking CS Funkce

FR Fonctionnement PL Funkcja FI Toiminto

ES Función SV Funktion RU Функционирование

IT Funzionamento

11.2

1.1

- 9 -

ZMI_001_2030045848-F5LM1015_#SALL_#AQU_#V1.fm

3. Wartung

EN Maintenance NL Onderhoud CS Varování

FR Maintenance PL Konserwacja FI Huolto

ES Mantenimiento SV Underhĺll RU Техническое обслуживание

IT Manutenzione

19 mm

1 2

1.2

1.1

1.1 2.1

2.2

4 6

5.1

5.2

ZMI_001_2030045848-F5LM1015_#SALL_#AQU_#V1.fm

- 10 -

4. Mischereinsatz wechseln

EN Replacing the mixer insert NL Mengstuk vervangen CS Výměna vložky mísicího zařízení

FR Changer l’élément du

mélangeur

PL Wymienićwkładkęmieszacza FI Vaihda sekoitinlisäkappale

ES Cambiar elemento mezclador SV Byta blandarinsats RU Замена прокладки смесительного

устройства

IT Sostituire l'inserto del miscelator

1 2

36 mm3mm 2,5 mm

1.2

1.1

3 4

3.2

3.1
