Franke F5 Series Manual de usuario

ELEKTRONIK-STANDVENTIL

F5EV1002 | 2030035330

PRODUKTGRUPPE : Wascharmaturen | ARTIKELFAMILIE : Elektronische Armatur | MODELRANGE : F5 | LIFECYCLE : Neu

F5E Standventil DN 15 für Waschanlagen, opto-elektronisch gesteuert.

Zum Anschluss an vorgemischtes Warmwasser oder Kaltwasser mittels Schlauch und Sieb.

Steuerelektronik, Magnetventilkartusche und Sensor im Ganzmetallgehäuse, Messing poliert verchromt.

Diebstahlhemmender Luftsprudler, Bauform SLIM, mit integriertem Durchflussmengenregler.

Mit Möglichkeit der Parametrierung und Kommunikation über optionale bidirektionale Fernbedienung.

Mit Steckernetzteil.

Integrierte Steuerfunktionen:

- Hygienespülung (30 Sekunden), 24 Stunden nach letzter Betätigung

- Sicherheitsabschaltung bei Dauerreflexion

- Speicherung von Statistikdaten

Zusatzfunktionen über optionale bidirektionale Fernbedienung:

- Einstellung Intervallzeit (1 - 255 Stunden) und Spülzeit (1 - 255 Sekunden) für Hygienespülung

- Deaktivierung der Hygienespülung

- Statistikdaten anzeigen, speichern und übertragen auf PC

Ausladung: 125 mm

Auslaufhöhe: 100 mm

Strahlwinkel: 25°

Mindestfließdruck: 1,0 bar

Volumenstrom: 5,0 l/min bei 3 bar Fließdruck

Anschlussspannung: 100 - 240 V AC, 50 - 60 Hz

Leistungsaufnahme: 1,5 W

Schutzart: IP 59K

TECHNISCHE DATEN

Bruttogewicht 1,80 kg

Nettogewicht 1,72 kg

Franke Water Systems | ws-info.de@franke.com | www.franke.de | 2018-05-16

Funktionsprinzip elektronisch selbstschließend

Art der Mischung Nein

Art der Montage am Produkt montiert

Art der Wascharmatur Standarmatur

Voreinstellung Hygienespülung 24 Stunden nach der letzten Betätigung

Drucklos nein

Nennweite DN 15

Material Armatur Messing

Mindestfließdruck 1.00 bar

Anschlussspannung 100-240VAC

Stromverbrauch 1,5

Schutzart IP 59K

Sicherheitsabschaltung YES

Schallschutz nein

Ausladung Des Auslaufs 125,00 mm

Oberflächenbehandlung verchromt

Thermische Desinfektion nein

Typ des Sensors OPTO-ELEC-SENSOR

Volumenstrom bei 3 Bar 0.08 l/s

Franke Water Systems | ws-info.de@franke.com | www.franke.de | 2018-05-16

ELEKTRONIK-STANDVENTIL

F5EV1002 | 2030035330

PRODUKTGRUPPE : Wascharmaturen | ARTIKELFAMILIE : Elektronische Armatur | MODELRANGE : F5 | LIFECYCLE : Neu

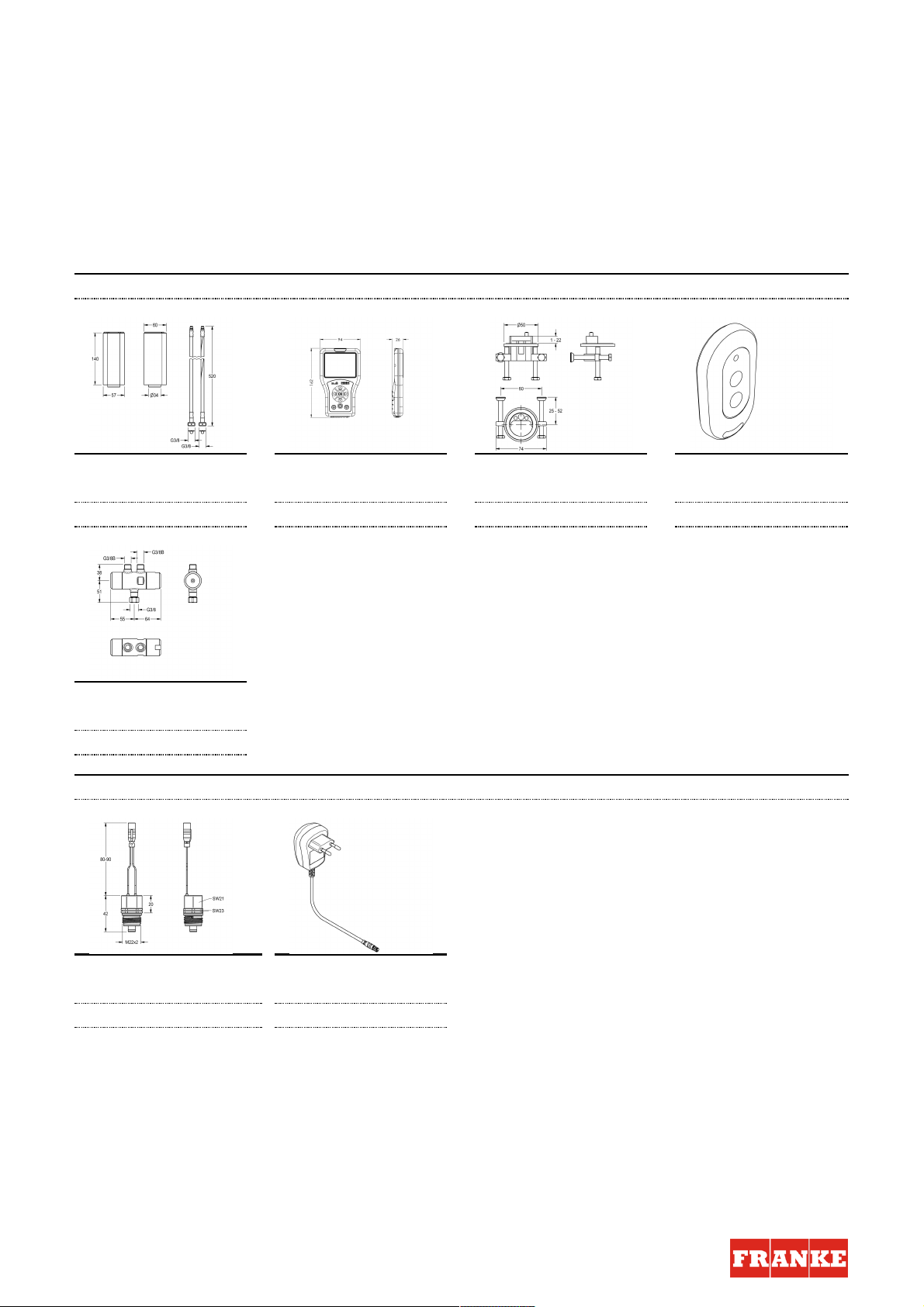

ZUBEHÖR

SOCKEL

2030040334

FERNBEDIENUNG

2030036654

VERDREHSICHERUNG

2030035383

FERNBEDIENUNG

2030036849

THERMOSTAT

2030012758

ERSATZTEIL

MAGNETVENTILKARTUSCHE

2030003033

STECKERNETZTEIL

2030039823

Franke Water Systems | ws-info.de@franke.com | www.franke.de | 2018-05-16

ZMI_001_2030035330-F5EV1002_#SALL_#AQU_#V1.fm / 02.02.17

F5EV1002 F5EV1003 F5EV1004

2030035330 2030035331 2030036158

7612982239557 7612982239564 7612982238741

DE Montage- und Betriebsanleitung Elektronik-Standventil

EN Installation and operating instructions Electronic pillar tap

FR Notice de montage et de mise en service

ES Instrucciones de montaje y servicio Válvula de tubo vertical con sistema

electrónico

IT Istruzioni per il montaggio e l'uso

NL Montage- en bedrijfsinstructies

PL Instrukcja montażu i obsługi

SV Monterings- och driftinstruktion

CS Návod pro montáž a provoz

FI Asennus- ja käyttöohje

RU Инструкция по монтажу и вводу в эксплуатацию

ZMI_001_2030035330-F5EV1002_#SALL_#AQU_#V1.fm

- 2 -

F5E1002

F5E1003

F5E1004

- 3 -

ZMI_001_2030035330-F5EV1002_#SALL_#AQU_#V1.fm

F5EV1002

F5EV1003

ZMI_001_2030035330-F5EV1002_#SALL_#AQU_#V1.fm

- 4 -

F5EV1004

F5EV1002

- 5 -

ZMI_001_2030035330-F5EV1002_#SALL_#AQU_#V1.fm

F5EV1003

F5EM1004

ZMI_001_2030035330-F5EV1002_#SALL_#AQU_#V1.fm

- 6 -

Installation and operating

instructions



Montage- und Betriebsanleitung

Important notes Wichtige Hinweise

►Before installing flush piping system! ►Vor Installation Rohrleitungen spülen!

►The fitting must be operated only with

original mesh filters!

►Armatur nur mit original Sieb betreiben!

►The fitting must be checked and

maintained at regular intervals depending

on the water quality and in accordance with

the local conditions, and rules and

regulations applicable at the site.

►In Abhängigkeit von der Wasserqualität,

den örtlichen Gegebenheiten und den vor

Ort geltenden Bestimmungen die Armatur

in regelmäßigen Abständen prüfen und

warten.

Technical data Technische Daten

►Minimum flow pressure 1.0 bar

►Maximum operating pressure 10 bar

►Recommended flow pressure 1-5 bar

►Volume flow at 3 bar flow pressure 5 l/min

►maximum operating temperature

- continuous operation 70° C

- short-term (<10 min) 80° C

►F5EV1002, F5EV1003:

Supply voltage 110-240 V AC

►F5EV1004:

Supply voltage 6,75 / 12 V DC /

A3000 open

►Power consumption 1,5 W

►Type of protection IP 59K

►Mindestfließdruck 1,0 bar

►Maximaler Betriebsdruck 10 bar

►Empfohlener Fließdruck 1-5 bar

►Volumenstrom bei 3 bar Fließdruck 5 l/min

►maximale Betriebstemperatur

- Dauerbetrieb 70° C

- Kurzzeit (<10 min) 80° C

►F5EV1002, F5EV1003:

Anschlussspannung 110-240 V AC

►F5EV1004:

Anschlussspannung 6,75 / 12 V DC /

A3000 open

►Leistungsaufnahme 1,5 W

►Schutzart IP 59K

- 7 -

ZMI_001_2030035330-F5EV1002_#SALL_#AQU_#V1.fm



Instrukcja montażu i obsługi



Monterings- och driftinstruktion

Ważne wskazówki Viktiga informationer

►Przed instalacjąprzepłukaćrury! ►Spola igenom rörledningarna före

installation!

►Armatury należy używaćwyłącznie z

oryginalnymi sitkami!

►Använd armaturen endast med

originalsilar!

►Armaturęnależy poddawaćregularnej

kontroli i konserwacji w zależności od

jakości wody, warunków lokalnych i

obowiązujących przepisów.

►Kontrollera och serva armaturen med

intervaller som bestäms av vattenkvaliteten

samt de lokala förhållandena och de

bestämmelser som gäller där.

Dane techniczne Tekniska data

►Minimalne ciśnienie przepływu 1,0 bar ►Minsta hydrauliska tryck 1,0 bar

►Maksymalne ciśnienie robocze 10 barów ►Maximalt drifttryck 10 bar

►Zalecane ciśnienie przepływu 1-5 barów ►Rekommenderat hydrauliskt tryck 1-5 bar

►Objętościowe natężenie przepływu przy

ciśnieniu 3 barów 5 l/min

►Volymström vid 3 bar hydrauliskt tryck

5 l/min

►Maksymalna temperatura eksploatacji ►Maximal driftstemperatur

- Praca stała 70° C - Kontinuerlig drift 70° C

- Czas krótki (<10 min) 80° C - Kort tid (< 10 min) 80° C

►F5EV1002, F5EV1003:

Napięcie przyłączeniowe 110-240 V AC

►F5EV1002, F5EV1003:

Anslutningsspänning 110-240 V AC

►F5EV1004:

Napięcie przyłączeniowe 6,75 / 12 V DC /

A3000 open

►F5EV1004:

Anslutningsspänning 6,75 / 12 V DC /

A3000 open

►Pobór mocy 1,5 W ►Effektbehov 1,5 W

►Rodzaj ochrony IP 59K ►Skyddsklass IP 59K
