ELEKTRONIK-STANDBATTERIE

F3EM1003 | 2030033545

PRODUKTGRUPPE : Wascharmaturen | ARTIKELFAMILIE : Elektronische Armatur | MODELRANGE : F3 | LIFECYCLE : Neu

F3E-Mix Standbatterie DN 15 für Waschanlagen, opto-elektronisch gesteuert.

Zum Anschluss an Warm- und Kaltwasser mittels Schläuchen mit integrierten Rückflussverhinderern und Sieben.

Steuerelektronik, Magnetventilkartusche und Sensor im Ganzmetallgehäuse, Messing poliert verchromt, mit Temperaturwahlhebel

und einstellbarem, verdrehsicherem Temperaturanschlag.

Luftsprudler mit integriertem Durchflussmengenregler.

Mit Möglichkeit der Parametrierung und Kommunikation über optionale bidirektionale Fernbedienung.

Mit Wandeinbau-Netzteil.

Integrierte Steuerfunktionen:

- Hygienespülung (30 Sekunden), 24 Stunden nach letzter Betätigung

- Sicherheitsabschaltung bei Dauerreflexion

- Speicherung von Statistikdaten

Zusatzfunktionen über optionale bidirektionale Fernbedienung:

- Einstellung Intervallzeit (1 - 255 Stunden) und Spülzeit (1 - 255 Sekunden) für Hygienespülung

- Deaktivierung der Hygienespülung

- Statistikdaten anzeigen, speichern und übertragen auf PC

Ausladung: 100 mm

Auslaufhöhe: 65 mm

Strahlwinkel: 50°

Mindestfließdruck: 1,0 bar

Volumenstrom: 6,0 l/min bei 3 bar Fließdruck

Anschlussspannung: 100 - 240 V AC, 50 - 60 Hz

Leistungsaufnahme: 1,5 W

Schutzart: IP 59K

TECHNISCHE DATEN

Bruttogewicht 1,50 kg

Nettogewicht 1,43 kg

Franke Water Systems | ws-info.de@franke.com | www.franke.de | 2018-05-30

Funktionsprinzip elektronisch selbstschließend

Art der Mischung Ja

Anschlussspannung 100-240VAC

Art der Montage am Produkt montiert

Art der Wascharmatur Standarmatur

Voreinstellung Hygienespülung 24 Stunden nach der letzten Betätigung

Drucklos nein

Nennweite DN 15

Material Armatur Messing

Mindestfließdruck 1.00 bar

Stromverbrauch 1,5

Schutzart IP 59K

Sicherheitsabschaltung YES

Schallschutz nein

Ausladung Des Auslaufs 100,00 mm

Oberflächenbehandlung verchromt

Thermische Desinfektion nein

Typ des Sensors OPTO-ELEC-SENSOR

Volumenstrom bei 3 Bar 0,10 l/s

Franke Water Systems | ws-info.de@franke.com | www.franke.de | 2018-05-30

ELEKTRONIK-STANDBATTERIE

F3EM1003 | 2030033545

PRODUKTGRUPPE : Wascharmaturen | ARTIKELFAMILIE : Elektronische Armatur | MODELRANGE : F3 | LIFECYCLE : Neu

ZUBEHÖR

FERNBEDIENUNG

2030036654

FERNBEDIENUNG

2030036849

LUFTSPRUDLER

2000101160

THERMOSTAT

2030012758

ERSATZTEIL

MAGNETVENTILKARTUSCHE

2030003033

WANDEINBAU-NETZTEIL

2030039825

Franke Water Systems | ws-info.de@franke.com | www.franke.de | 2018-05-30

ZMI_001_2030033388-F3EM1001_#SALL_#AQU_#V1.fm / 28.06.17

F3EM1001 F3EM1002 F3EM1003 F3EM1005

2030033388 2030033389 2030033545 2030039469

7612982235474 7612982235481 7612982235726 7612982244131

DE Montage- und Betriebsanleitung Elektronik-Standbatterie

EN Installation and operating instructions Electronic pillar mixer

FR Notice de montage et de mise en service

ES Instrucciones de montaje y servicio

IT Istruzioni per il montaggio e l'uso

NL Montage- en bedrijfsinstructies

PL Instrukcja montażu i obsługi

SV Monterings- och driftinstruktion

CS Návod pro montáž a provoz

FI Asennus- ja käyttöohje

RU Инструкция по монтажу и вводу в эксплуатацию

ZMI_001_2030033388-F3EM1001_#SALL_#AQU_#V1.fm

- 2 -

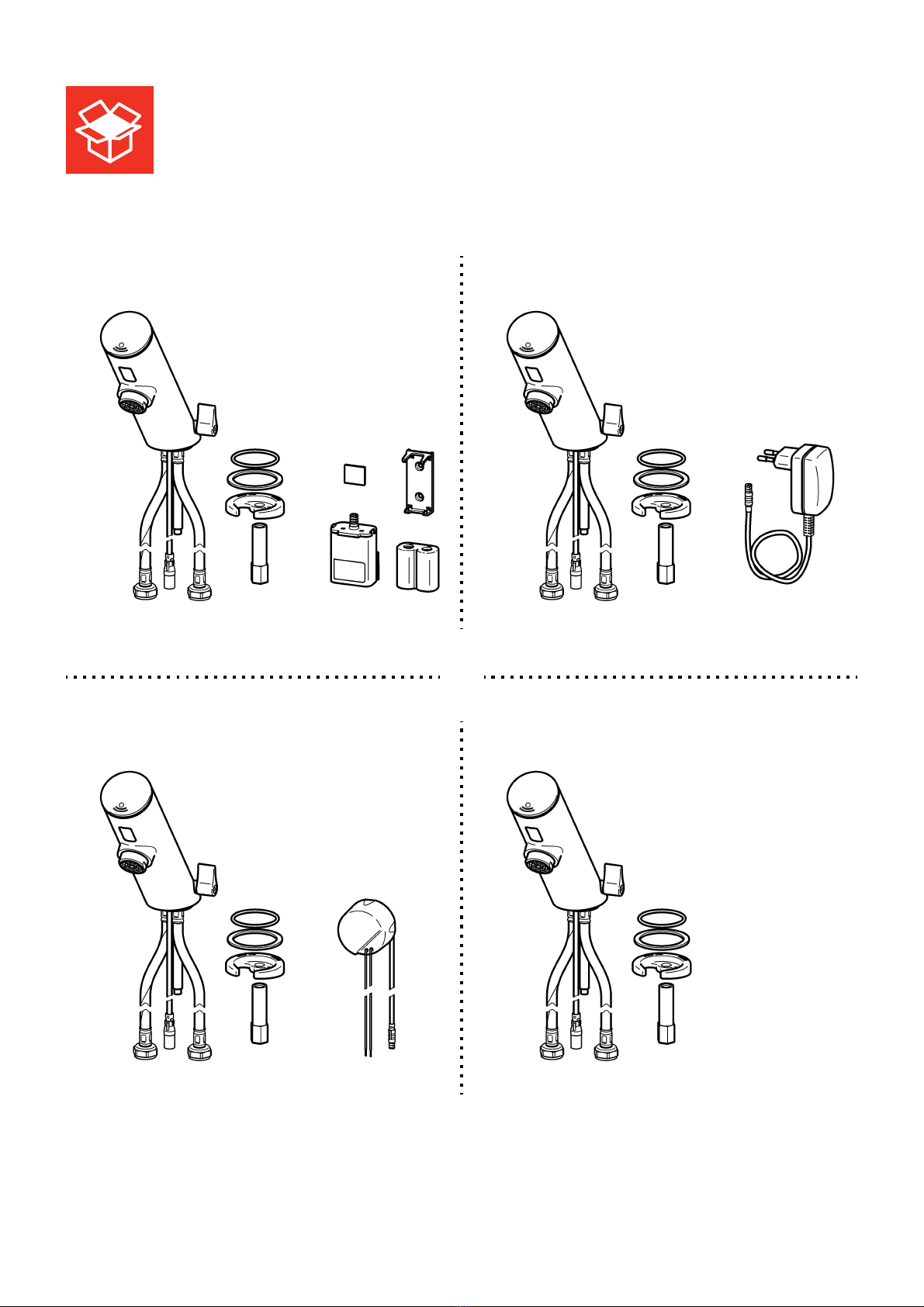

F3EM1001 F3EM1002

F3EM1003 F3EM1005

- 3 -

ZMI_001_2030033388-F3EM1001_#SALL_#AQU_#V1.fm

F3EM1001

F3EM1002

ZMI_001_2030033388-F3EM1001_#SALL_#AQU_#V1.fm

- 4 -

F3EM1003

F3EM1005

- 5 -

ZMI_001_2030033388-F3EM1001_#SALL_#AQU_#V1.fm

F3EM1001

F3EM002

ZMI_001_2030033388-F3EM1001_#SALL_#AQU_#V1.fm

- 6 -

Installation and operating

instructions



Montage- und Betriebsanleitung

Important notes Wichtige Hinweise

►Before installing flush piping system! ►Vor Installation Rohrleitungen gemäß

spülen!

►After completing the installation, set the

temperature limiter!

►Nach erfolgter Montage die

Temperaturanschlag einstellen!

►The fitting must be operated only with

original mesh filters and return flow

inhibitors!

►Armatur nur mit original Sieben und

Rückflussverhinderern betreiben!

►The fitting must be checked and

maintained at regular intervals depending

on the water quality and in accordance with

the local conditions, and rules and

regulations applicable at the site.

►In Abhängigkeit von der Wasserqualität,

den örtlichen Gegebenheiten und den vor

Ort geltenden Bestimmungen die Armatur

in regelmäßigen Abständen prüfen und

warten.

Technical data Technische Daten

►Minimum flow pressure 1.0 bar ►Mindestfließdruck 1,0 bar

►Maximum operating pressure 10 bar ►Maximaler Betriebsdruck 10 bar

►Recommended flow pressure 1-5 bar ►Empfohlener Fließdruck 1-5 bar

►Volume flow at 3 bar flow pressure 6 l/min ►Volumenstrom bei 3 bar Fließdruck 6 l/min

►maximum operating temperature ►maximale Betriebstemperatur

- continuous operation 70° C - Dauerbetrieb 70° C

- short-term (<10 min) 80° C - Kurzzeit (<10 min) 80° C

►F3EM1001: Voltage supply with lithium

battery CRP2 6 V DC

►F3EM1001: Spannungsversorgung

Lithium Batterie CRP2 6 V DC

►F3EM1002, F3EM1003:

Supply voltage 110-240 V AC

►F3EM1002, F3EM1003:

Anschlussspannung 110-240 V AC

►F3EM1005:

Supply voltage 6,75 / 12 V DC

►F3EM1005:

Anschlussspannung 6,75 / 12 V DC

►Power consumption 1,5 W ►Leistungsaufnahme 1,5 W

►Type of protection IP 59K ►Schutzart IP 59K

F3EM1003, F3EM1005

- 7 -

ZMI_001_2030033388-F3EM1001_#SALL_#AQU_#V1.fm



Instrukcja montażu i obsługi



Monterings- och driftinstruktion

Ważne wskazówki Viktiga informationer

►Przed instalacjąprzepłukaćrury! ►Spola igenom rörledningarna före

installation!

►Po zakończeniu montażu ustawić

ograniczenie temperatury!

►När monteringen har gjorts skall

temperaturbegränsningen ställas in!

►Armatury należy używaćwyłącznie z

oryginalnymi sitkami i zaworami zwrotnymi!

►Använd armaturen endast med originalsilar

och originalåterflödesförhindrare!

►Armaturęnależy poddawaćregularnej

kontroli i konserwacji w zależności od ja-

kości wody, warunków lokalnych i obowią-

zujących przepisów.

►Kontrollera och serva armaturen med

intervaller som bestäms av vattenkvaliteten

samt de lokala förhållandena och de

bestämmelser som gäller där.

Dane techniczne Tekniska data

►Minimalne ciśnienie przepływu 1,0 bar ►Minsta hydrauliska tryck 1,0 bar

►Maksymalne ciśnienie robocze 10 barów ►Maximalt drifttryck 10 bar

►Zalecane ciśnienie przepływu 1-5 barów ►Rekommenderat hydrauliskt tryck 1-5 bar

►Objętościowe natężenie przepływu przy

ciśnieniu 3 barów 6 l/min

►Volymström vid 3 bar hydrauliskt tryck 

6 l/min

►Maksymalna temperatura eksploatacji ►Maximal driftstemperatur

- Praca stała 70° C - Kontinuerlig drift 70° C

- Czas krótki (<10 min) 80° C - Kort tid (< 10 min) 80° C

►F3EM1001: Zasilanie elektryczne baterią

litowąCRP2 6 V DC

►F3EM1001: Spänningsförsörjning med

litiumbatteri CRP2 6 V DC

►F3EM1002, F3EM1003:

Napięcie przyłączeniowe 110-240 V AC

►F3EM1002, F3EM1003:

Anslutningsspänning 110-240 V AC

►F3EM1005:

Napięcie przyłączeniowe 6,75 / 12 V DC

►F3EM1005:

Anslutningsspänning 6,75 / 12 V DC

►Pobór mocy 1,5 W ►Effektbehov 1,5 W

►Rodzaj ochrony IP 59K ►Skyddsklass IP 59K
