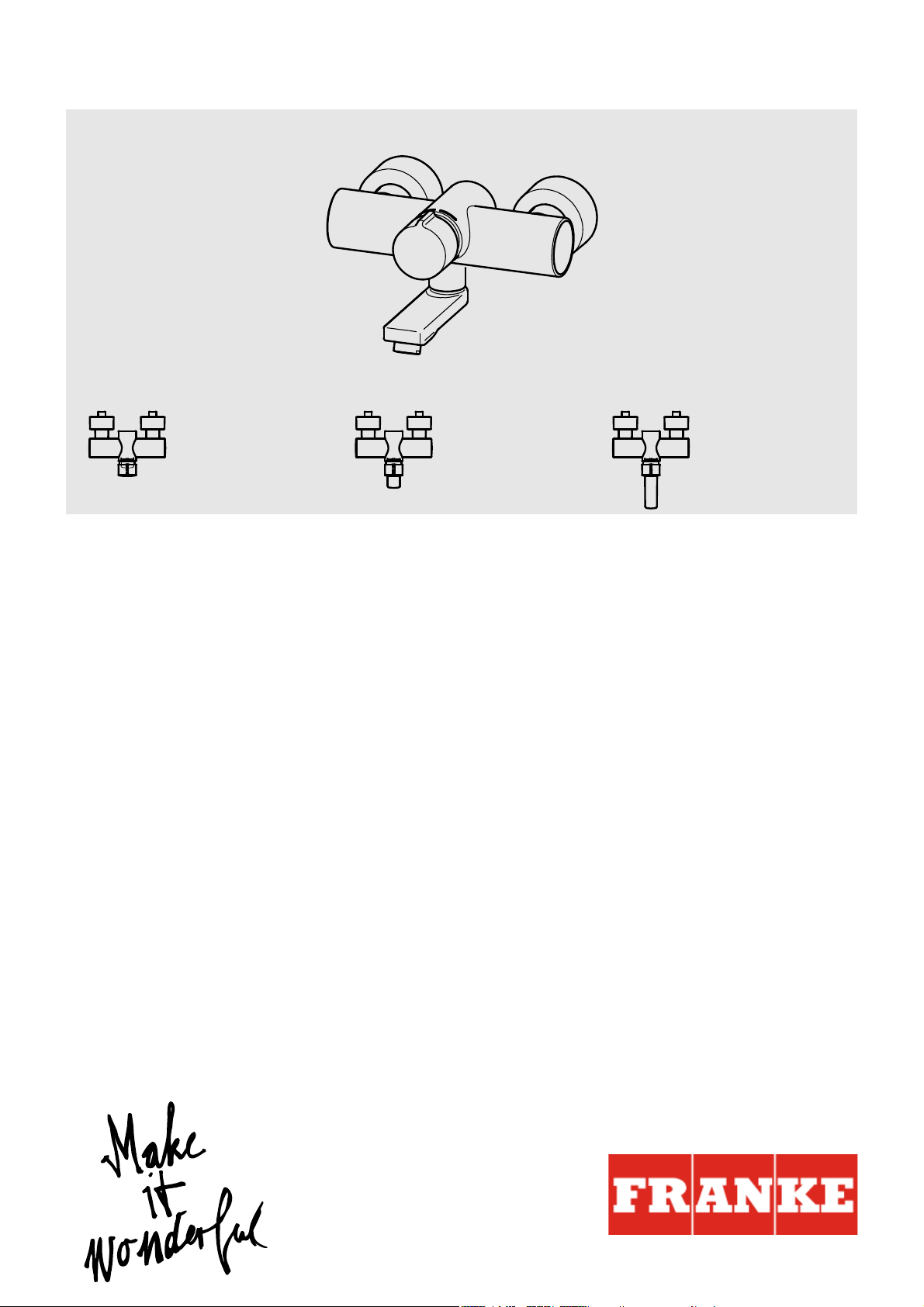

Franke F5 Series Manual de usuario

ZMI_001_2030032991-F5SM1003_#SALL_#AQU_#V2.fm / 20.05.19

F5SM1003 F5SM1004 F5SM1005

2030032991 2030032992 2030032993

7612982234453 7612982234460 7612982234477

DE Montage- und Betriebsanleitung Selbstschluss-Wandbatterie

EN Installation and operating instructions Self-closing wall mixer

FR Notice de montage et de mise en service Mitigeur à fermeture automatique pour

montage mural

ES Instrucciones de montaje y servicio Grifo mural con cierre automático

IT Istruzioni per il montaggio e l'uso Miscelatore temporizzato

NL Montage- en bedrijfsinstructies Zelfsluitende wandkraan

PL Instrukcja montażu i obsługi Samozamykająca bateria ścienna

SV Monterings- och driftinstruktion

CS Návod pro montáž a provoz

FI Asennus- ja käyttöohje Itsesulkeutuva seinäventtiili

RU Инструкция по монтажу и вводу в эксплуатацию

ZMI_001_2030032991-F5SM1003_#SALL_#AQU_#V2.fm

- 2 -

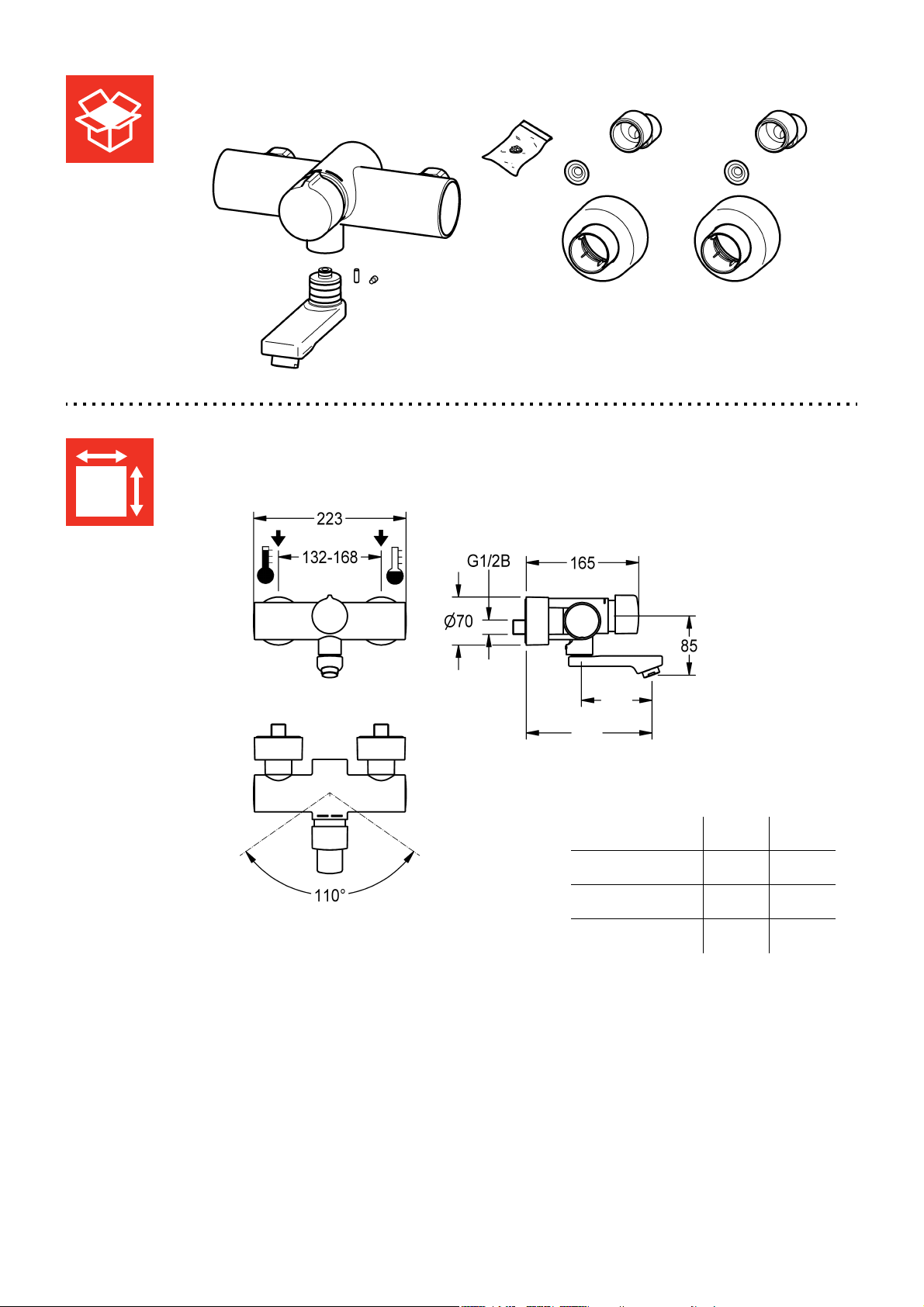

F5SM1003 40 135

F5SM1004 100 195

F5SM1005 160 255

- 3 -

ZMI_001_2030032991-F5SM1003_#SALL_#AQU_#V2.fm

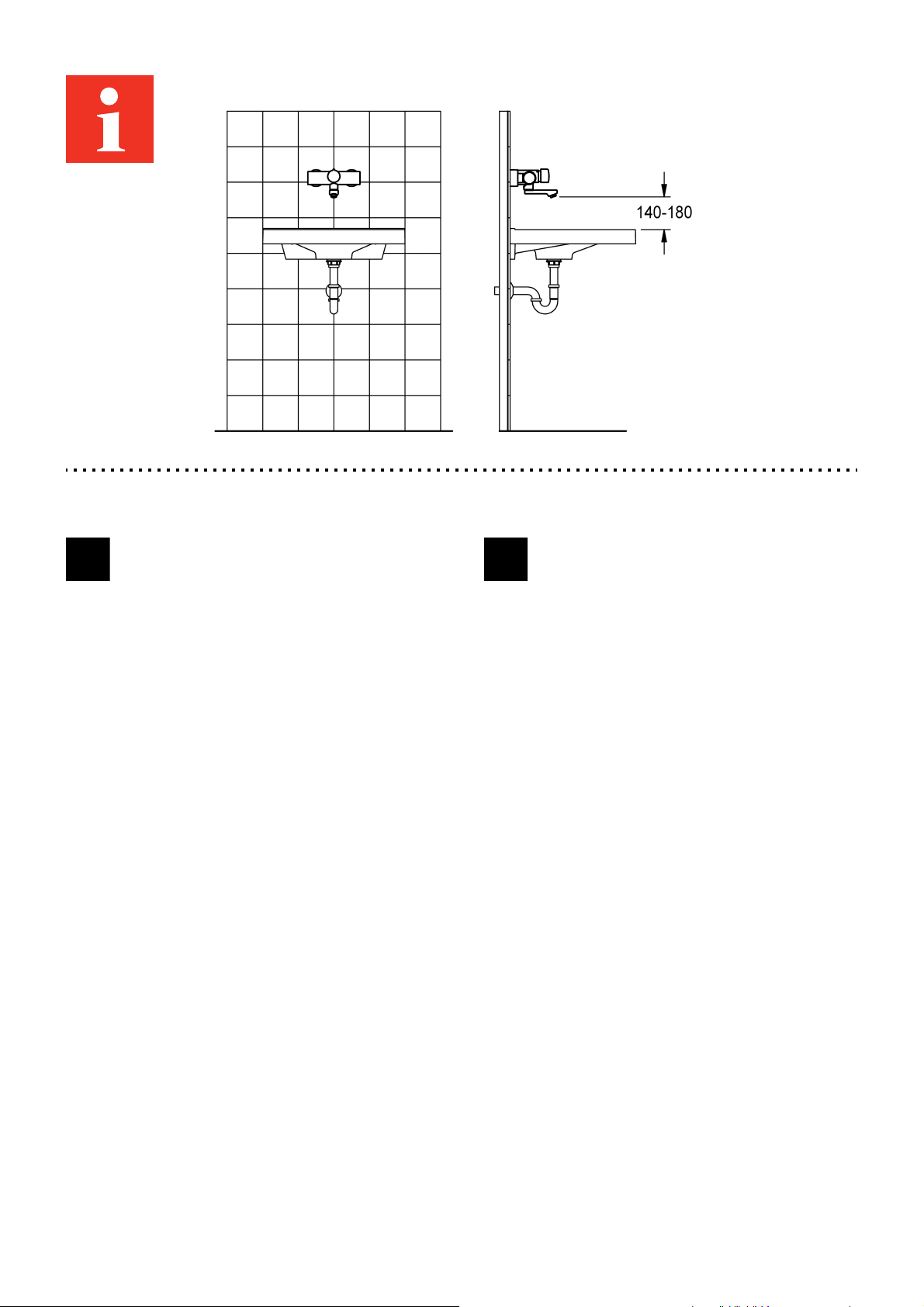

Installation and operating

instructions Montage- und Betriebsanleitung

Important notes Wichtige Hinweise

►Before installing flush piping system!

►Set the temperature stop after assembly

has been completed.

►The fitting must be operated only with

original mesh filters and return flow

inhibitors!

►Vor Installation Rohrleitungen spülen!

►Nach erfolgter Montage den

Temperaturanschlag einstellen.

►Armatur nur mit original Sieben und

Rückflussverhinderern betreiben!

►In Abhängigkeit von der Wasserqualität,

den örtlichen Gegebenheiten und den vor

Ort geltenden Bestimmungen die Armatur

in regelmäßigen Abständen prüfen und

warten.

►The fitting must be checked and

maintained at regular intervals depending

on the water quality and in accordance with

the local conditions, and rules and

regulations applicable at the site.

Technical data Technische Daten

►Minimum flow pressure 0.5 bar ►Mindestfließdruck 0,5 bar

►Maximum operating pressure 10 bar ►Maximaler Betriebsdruck 10 bar

►Recommended flow pressure 3 bar ►Empfohlener Fließdruck 3 bar

►Volume flow 6 l/min ►Volumenstrom 6 l/min

►Flow duration 5-60 s adjustable ►Fließzeit 5-60 s einstellbar

ZMI_001_2030032991-F5SM1003_#SALL_#AQU_#V2.fm

- 4 -

Instrukcja montażu i obsługi Monterings- och driftinstruktion

Ważne wskazówki Viktiga informationer

►Przed instalacjąprzepłukaćrury!

►Po przeprowadzeniu montażu ustawić

ograniczenie temperatury.

►Armatury należy używaćwyłącznie z

oryginalnymi sitkami i zaworami zwrotnymi!

►Armaturęnależy poddawaćregularnej

kontroli i konserwacji w zależności od

jakości wody, warunków lokalnych i

obowiązujących przepisów.

►Spola igenom rörledningarna före

installation!

►Ställ in temperaturstoppet efter

installationen.

►Använd armaturen endast med originalsilar

och originalåterflödesförhindrare!

►Kontrollera och serva armaturen med

intervaller som bestäms av vattenkvaliteten

samt de lokala förhållandena och de

bestämmelser som gäller där.

Dane techniczne Tekniska data

►Minimalne ciśnienie przepływu 0,5 bar ►Minsta hydrauliska tryck 0,5 bar

►Maksymalne ciśnienie robocze 10 barów ►Maximalt drifttryck 10 bar

►Zalecane ciśnienie przepływu 3 barów ►Rekommenderat hydrauliskt tryck 3 bar

►Objętościowe natężenie

przepływu 6 l/min

►Volymström 6 l/min

►Flyttid 5-60 s inställbar

►Czas przepływu 5-60 s z możliwością

ustawienia

Notice de montage et de mise en

service Návod pro montáž a provoz

Remarques importantes Důležité pokyny

►Rincer les conduites avant d’installer ! ►Před instalací potrubí propláchněte!

►Régler la butée de température après le

montage.

►Po montáži nastavte teplotní limit.

►Ne faire fonctionner la robinetterie qu'avec

les filtres et clapets de non retour d'origine !

►Provozovat armaturu jen s originálními sít-

ky a zařízeními proti zpětnému toku!

►En fonction de la qualité de l’eau, ainsi que

des conditions et des dispositions locales,

il convient de contrôler et d’entretenir la

robinetterie à intervalles réguliers.

►V závislosti na kvalitěvody, místních

podmínkách a předpisech platných v místě

instalace je nutné provádět v pravidelných

intervalech kontrolu a údržbu armatury.

Données techniques Technické údaje

►Pression dynamique minimale 0,5 bar ►Minimální průtočný tlak 0,5 bar

►Pression de service maximale 10 bars ►Maximální provozní tlak 10 bar

►Pression dynamique recommandée 3 bars ►Doporučený průtočný tlak 3 bar

►Débit volumique 6 l/min ►Průtok 6 l/min

►Durée d'écoulement 5-60 s réglable ►Doba průtoku nastavitelná 5-60 s

- 5 -

ZMI_001_2030032991-F5SM1003_#SALL_#AQU_#V2.fm

Instrucciones de montaje y

servicio Asennus- ja käyttöohje

Indicaciones importantes Tärkeitä ohjeita

►¡Enjuagar las tuberías antes de instalar! ►Huuhtele putkijohdot ennen asennusta!

►Tras finalizar el montaje, ajustar el tope de

temperatura.

►Kun asennus on tehty, säädä

lämpötilarajoitin.

►¡La grifería debe hacerse funcionar

únicamente con los tamices y las válvulas

antiretorno originales!

►Käytä varusteet vain alkuperäisten sihtien

ja takaisinvirtauksen eston kanssa!

►En función de la calidad del agua, las

condiciones locales y la legislación vigente,

realizar las inspecciones y el

mantenimiento de la grifería a intervalos

regulares.

►Hana tulee tarkistaa ja huoltaa säännöllisin

väliajoin veden laadusta, paikallisista

oloista ja paikalla voimassa olevista

määräyksistä riippuen.

Datos técnicos Tekniset tiedot

►Presión mínima de flujo 0,5 bar ►Vähimmäisvirtauspaine 0,5 bar

►Presión máxima de servicio 10 bares ►Suurin käyttöpaine 10 bar

►Presión de flujo recomendada 3 bares ►Suositeltava virtauspaine 3 bar

►Flujo volumétrico 6 l/min ►Tilavuusvirta 6 l/min

►Tiempo de corriente 5-60 s ajustable ►Juoksuaika 5-60 s säädettävissä

Istruzioni per il montaggio e

l'uso

Инструкция по монтажу и

вводу вэксплуатацию

Avvertenze importanti Важные указания

►Sciacquare le tubazioni prima di installare! ► Перед инсталляцией промыть трубки!

►A montaggio avvenuto impostare il blocco

temperatura.

►Послепроизведенного монтажа

настроить температурный упор.

►Utilizzare la rubinetteria esclusivamente

con i filtri e le valvole antiriflusso originali!

► Эксплуатировать арматуру только с

оригинальными фильтрами иклапанами

обратного течения!

►Controllare e sottoporre a manutenzione

l'apparecchio ad intervalli regolari, in

funzione della qualità dell'acqua, delle

caratteristiche locali e delle vigenti

disposizioni locali.

► Арматуру необходимо регулярно

чистить иобслуживать взависимости от

качества воды, местных условий и

действующих вместе эксплуатации

предписаний.

Specifiche tecniche Технические характеристики

►Pressione idraulica min. 0,5 bar

►Pressione di esercizio max. 10 bar

►Pressione idraulica consigliata 3 bar

►Portata volumetrica 6 l/min

►Durata di flusso impostabile da 5-60 s

► Минимальный гидравлический напор

0,5 бар

► Максимальное рабочее давление

10 бар

► Рекомендуемый гидравлический напор

3бар

►Oбъемный расход 6 л/мин

►

Время протекания

5-60 сек.

регулируемое

ZMI_001_2030032991-F5SM1003_#SALL_#AQU_#V2.fm

- 6 -

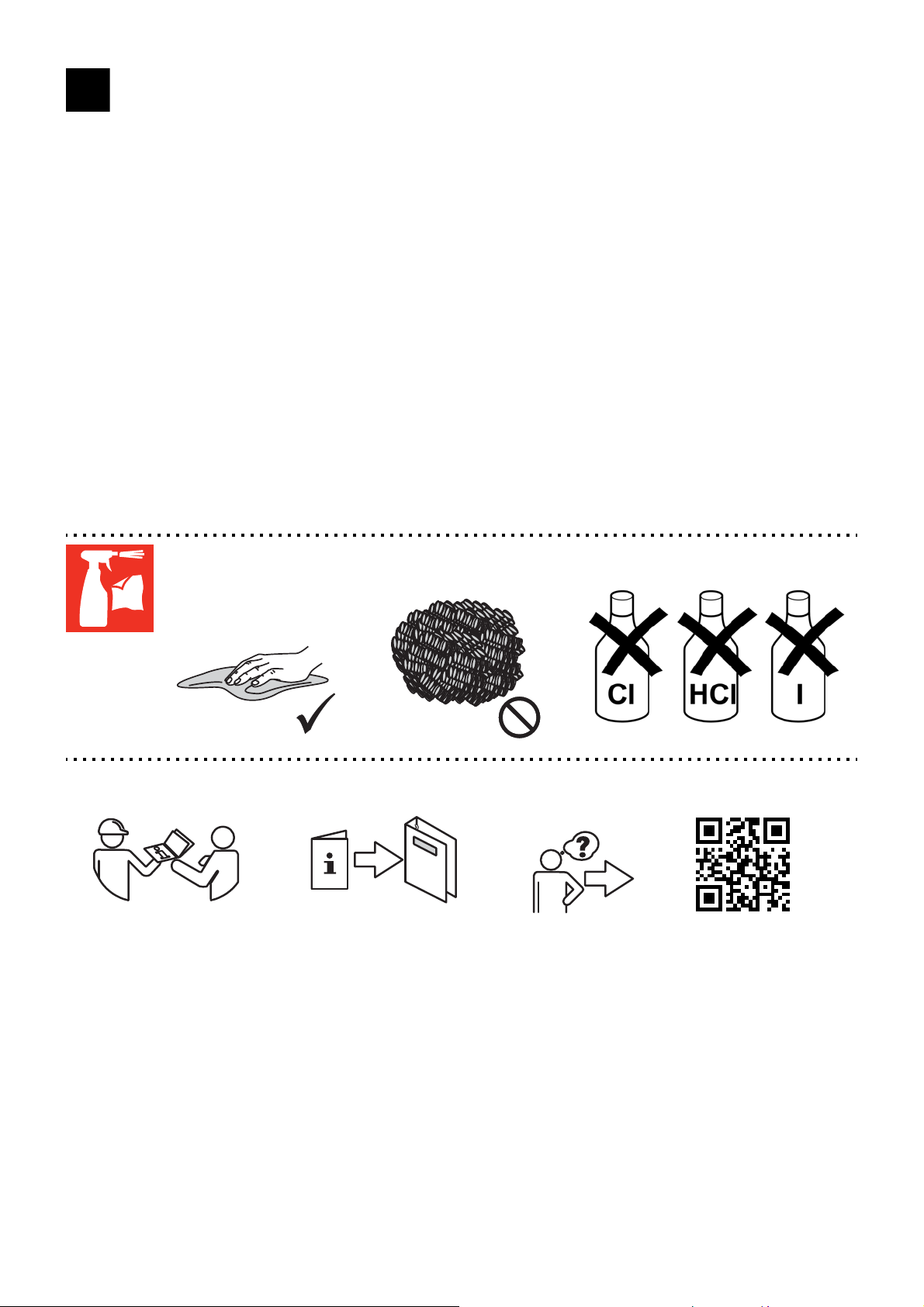

Montage- en bedrijfsinstructies

Belangrijke aanwijzingen

►Voor installatie buisleidingen spoelen!

►Na de montage de temperatuurbegrenzing

instellen.

►Armatuur alleen met originele zeven en

terugstroomkleppen gebruiken!

►Afhankelijk van de waterkwaliteit, de

plaatselijke omstandigheden en de

plaatselijke voorschriften de armatuur

regelmatig controleren en onderhouden.

Technische gegevens

►Minimale dynamische druk 0,5 bar

►Maximale werkdruk 10 bar

►Aanbevolen dynamische druk 3 bar

►Volumestroom 6 l/min

►Stromingstijd 5-60 s instelbaar

www.franke.com

- 7 -

ZMI_001_2030032991-F5SM1003_#SALL_#AQU_#V2.fm

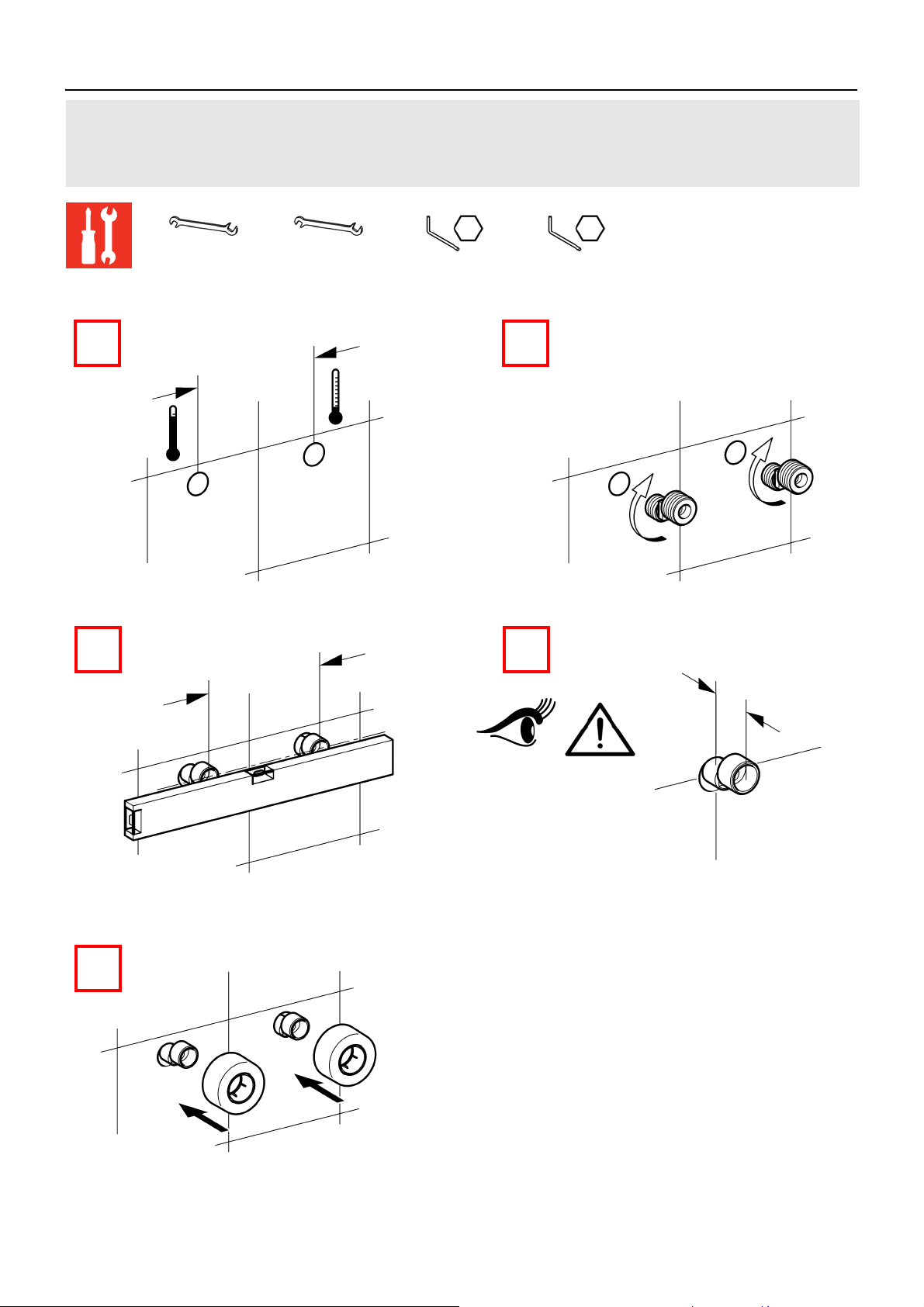

1. Montage

EN Installation NL Montage CS Montáž

FR Montage PL MontażFI Asennus

ES Montaje SV Montering RU Монтаж

IT Montaggio

30 mm

2,5 mm

17 mm

4mm

132 - 168

1 2

150

3 4

34 - 40

ZMI_001_2030032991-F5SM1003_#SALL_#AQU_#V2.fm

- 8 -

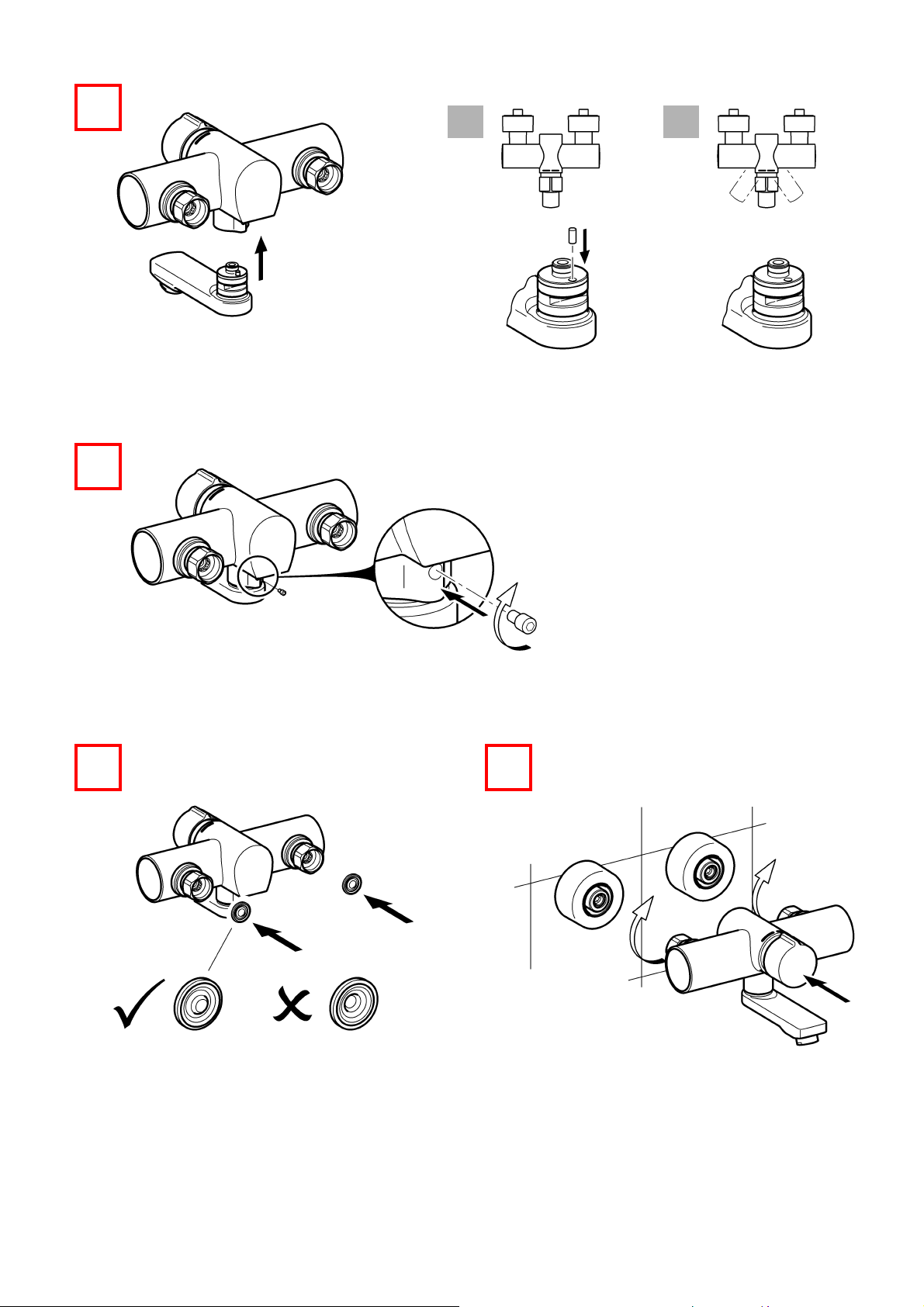

6II

8 9

- 9 -

ZMI_001_2030032991-F5SM1003_#SALL_#AQU_#V2.fm

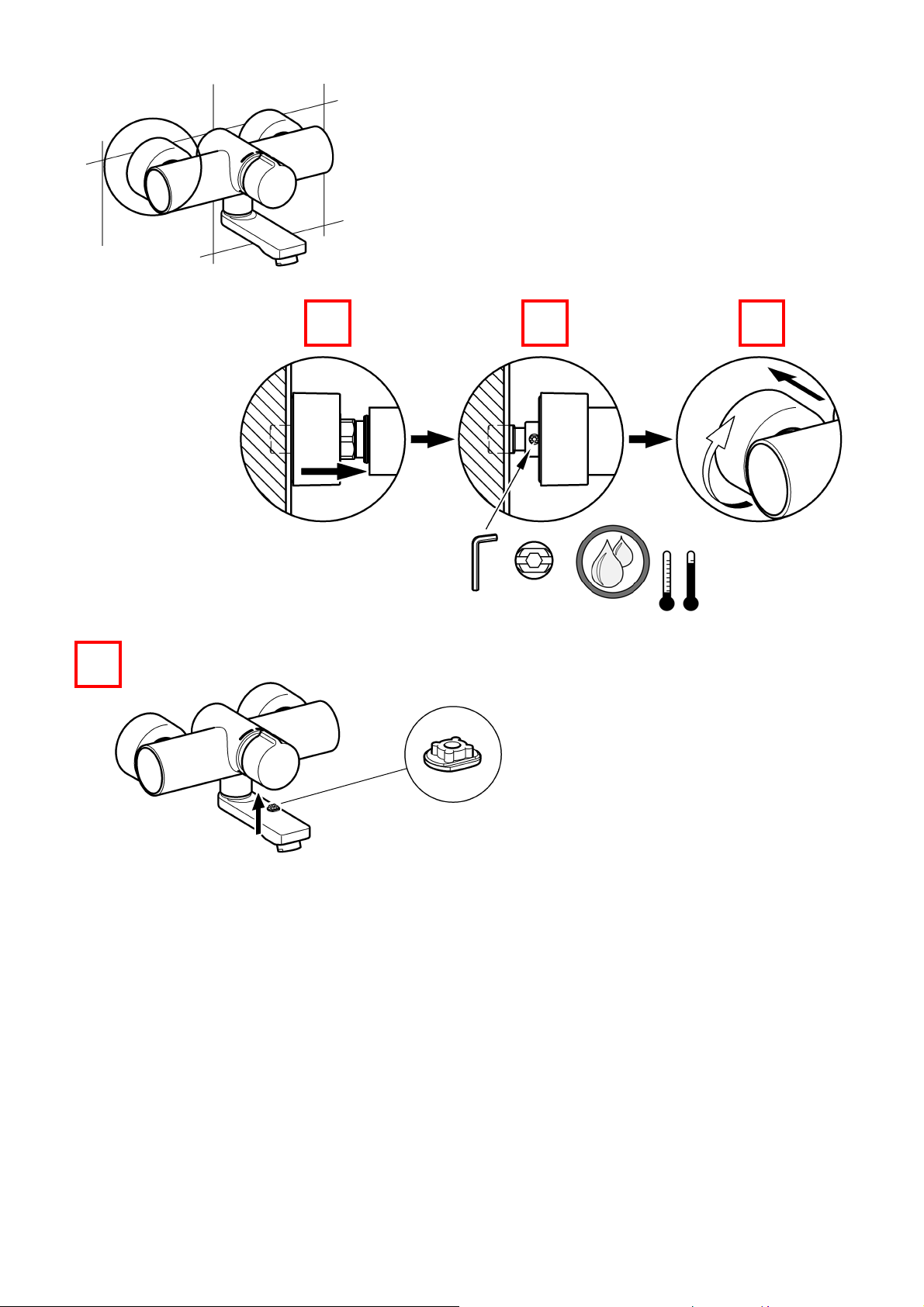

10 11 12

ZMI_001_2030032991-F5SM1003_#SALL_#AQU_#V2.fm

- 10 -

2. Funktion

3. Fließzeit einstellen

EN Function NL Werking CS Funkce

FR Fonctionnement PL Funkcja FI Toiminto

ES Función SV Funktion RU Функционирование

IT Funzionamento

EN Adjust flow duration NL Stromingstijd instellen CS Nastavit dobu průtoku

FR Régler la durée d'écoulement PL Ustawićczas przepływu FI Aseta virtausaika

ES Ajustar el tiempo de flujo SV Ställa in flytförmĺgan RU Регулировка времени истечения

IT Impostazione della durata di flusso

1 2

2,5 mm

2 mm

1 2
