Franke EXOS0009 Manual de usuario

ZMI_001_2030036620-EXOS0009_#SALL_#AQU_V1.fm / 12.01.18

EXOS

EXOS0009

2030036620

7612982239373

EN Installation and operating instructions Electronic pillar mixer

DE Montage- und Betriebsanleitung Elektronik-Standbatterie

FR Notice de montage et de mise en service Robinetterie électronique de mo

ES Instrucciones de montaje y servicio Grifo para lavabo con sistema e

IT Istruzioni per il montaggio e l'uso Miscelatore optoelettronico, co

NL Montage- en bedrijfsinstructies Elektronische wastafelmengkraan

PL Instrukcja montażu i obsługi Elektroniczna armatura stojaca

SV Monterings- och driftinstruktion Elektronisk blandare till tvätts

CS Návod pro montáž a provoz Elektronická umyvadlová směšovac

FI Asennus- ja käyttöohje Elektroninen allassekoittaja

RU Инструкция по монтажу и вводу в эксплуатацию Электронный смеситель для умывал

ZMI_001_2030036620-EXOS0009_#SALL_#AQU_V1.fm

- 2 -

- 3 -

ZMI_001_2030036620-EXOS0009_#SALL_#AQU_V1.fm

Installation and operating

instructions



Montage- und Betriebsanleitung

Important notes Wichtige Hinweise

►Before installing flush piping system!

►After completing the installation, set the

temperature limiter!

►The fitting must be operated only with

original mesh filters and return flow

inhibitors!

►Vor Installation Rohrleitungen gemäß

DIN 1988 spülen!

►Nach erfolgter Montage die

Temperaturbegrenzung einstellen!

►Armatur nur mit original Sieben und

Rückflussverhinderern betreiben!

Technical data Technische Daten

►Minimum flow pressure 1.0 bar

►Maximum operating pressure 10 bar

►Recommended flow pressure 3 bar

►Volume flow at 3 bar (38°C) flow pressure 

5 l/min

►Supply voltage 230 V AC

►Type of protection IP 55/IP 22

►Operating voltage 6 V DC

►Mindestfließdruck 1,0 bar

►Maximaler Betriebsdruck 10 bar

►Empfohlener Fließdruck 3 bar

►Volumenstrom bei 3 bar (38°C) Fließdruck 

5 l/min

►Anschlussspannung 230 V AC

►Schutzart IP 55/IP 22

►Betriebsspannung 6 V DC

ZMI_001_2030036620-EXOS0009_#SALL_#AQU_V1.fm

- 4 -

Instrukcja montażu i obsługi Monterings- och driftinstruktion

Ważne wskazówki Viktiga informationer

►Przed instalacjąprzepłukaćrury!

►Po zakończeniu montażu ustawić

ograniczenie temperatury!

►Armatury należy używaćwyłącznie z

oryginalnymi sitkami i zaworami zwrotnymi!

►Spola igenom rörledningarna före

installation!

►När monteringen har gjorts skall

temperaturbegränsningen ställas in!

►Använd armaturen endast med originalsilar

och originalåterflödesförhindrare!

Dane techniczne Tekniska data

►Minimalne ciśnienie przepływu 1,0 bar ►Minsta hydrauliska tryck 1,0 bar

►Maximalt drifttryck 10 bar

►Rekommenderat hydrauliskt tryck 3 bar

►Volymström vid 3 bar (38°C) hydrauliskt

tryck 5 l/min

►Skyddsklass 230 V AC

►Skyddsklass IP 55/IP 22

►Driftspänning 6 V DC

►Maksymalne ciśnienie robocze 10 barów

►Zalecane ciśnienie przepływu 3 barów

►Objętościowe natężenie przepływu przy

ciśnieniu 3 barów (38°C) 5 l/min

►Rodzaj ochrony 230 V AC

►Rodzaj ochrony IP 55/IP 22

►Napięcie robocz 6 V DC

Notice de montage et de mise en

service



Návod pro montáž a provoz

Remarques importantes Důležité pokyny

►Rincer les conduites avant d’installer ! ►Před instalací potrubí propláchněte!

►Une fois le montage terminé, régler la

limitation de température !

►Po provedené montáži nastavit omezení

teploty!

►Ne faire fonctionner la robinetterie qu'avec

les filtres et clapets de non retour d'origine !

►Provozovat armaturu jen s originálními sít-

ky a zařízeními proti zpětnému toku!

Données techniques Technické údaje

►Pression dynamique minimale 1,0 bar ►Minimální průtočný tlak 1,0 bar

►Pression de service maximale 10 bars ►Maximální provozní tlak 10 bar

►Pression dynamique recommandée 3 bars ►Doporučený průtočný tlak 3 bar

►Débit volumique pour 3 bars (38°C) de

pression dynamique 5 l/min

►Průtok při průtočném tlaku 3 bar (38°C) 

5 l/min

►Tension de raccordement 230 V AC ►Přípojné napětí 230 V AC

►Type de protection IP 55/IP 22 ►Krytí IP 55/IP 22

►Tension de service 6 V DC ►Provozní napětí 6 V DC

- 5 -

ZMI_001_2030036620-EXOS0009_#SALL_#AQU_V1.fm

Instrucciones de montaje y

servicio



Asennus- ja käyttöohje

Indicaciones importantes Tärkeitä ohjeita

►¡Enjuagar las tuberías antes de instalar! ►Huuhtele putkijohdot ennen asennusta!

►¡Ajuste el límite de temperatura tras

realizar el montaje!

►Säädä asennuksen jälkeen lämpötilan

rajoitus!

►¡La grifería debe hacerse funcionar

únicamente con los tamices y las válvulas

antiretorno originales!

►Käytä varusteet vain alkuperäisten sihtien

ja takaisinvirtauksen eston kanssa!

Datos técnicos Tekniset tiedot

►Presión mínima de flujo 1,0 bar ►Vähimmäisvirtauspaine 1,0 bar

►Presión máxima de servicio 10 bares ►Suurin käyttöpaine 10 bar

►Presión de flujo recomendada 3 bares ►Suositeltava virtauspaine 3 bar

►Flujo volumétrico con 3 bares (38°C) de

presión de flujo 5 l/min

►Tilavuusvirta 3 barin (38°C)

virtauspaineella 5 l/min

►Tensión de conexión 230 V AC ►Verkkojännite 230 V AC

►Modo de protección IP 55/IP 22 ►Suojaustapa IP 55/IP 22

►Tensión de servicio 6 V DC ►Käyttöjännite 6 V DC

Istruzioni per il montaggio e

l'uso

Инструкция по монтажу и

вводу вэксплуатацию

Avvertenze importanti Важные указания

►Sciacquare le tubazioni prima di installare! ► Перед инсталляцией промыть трубки!

►Una volta terminata l'installazione, impo-

stare la limitazione di temperatura!

►Послемонтажа отрегулировать

температурный предел!

►Utilizzare la rubinetteria esclusivamente

con i filtri e le valvole antiriflusso originali!

► Эксплуатировать арматуру только с

оригинальными фильтрами иклапанами

обратного течения!

Specifiche tecniche Технические характеристики

►Pressione idraulica min. 1,0 bar

►Pressione di esercizio max. 10 bar

►Pressione idraulica consigliata 3 bar

►Portata volumetrica a 3 bar (38°C) di

pressione idraulica 5 l/min

►Tensione di allacciamento 230 V AC

►Tipo di protezione IP 55/IP 22

►Tensione di esercizio 6 V DC

► Минимальный гидравлический напор

1,0 бар

► Максимальное рабочее давление

10 бар

► Рекомендуемый гидравлический напор

3 бар

►Объёмныйрасход при гидравлическом

напоре 3 бар (38°C) 5 л/мин

►Напряжениепитающей сети

230 Впеременного тока

►Видзащиты IP 55/IP 22

► рабочее напряжение 6 Впостоянного

тока

ZMI_001_2030036620-EXOS0009_#SALL_#AQU_V1.fm

- 6 -



Montage- en bedrijfsinstructies

Belangrijke aanwijzingen

►Voor installatie buisleidingen spoelen!

►Na de montage de temperatuurbegrenzing

instellen!

►Armatuur alleen met originele zeven en

terugstroomkleppen gebruiken!

Technische gegevens

►Minimale dynamische druk 1,0 bar

►Maximale werkdruk 10 bar

►Aanbevolen dynamische druk 3 bar

►Volumestroom bij 3 bar (38°C) dynamische

druk 5 l/min

►Aansluitspanning 230 V AC

►Veiligheidsgraad IP 55/IP 22

►Bedrijfsspanning 6 V DC

www.franke.com

- 7 -

ZMI_001_2030036620-EXOS0009_#SALL_#AQU_V1.fm

1. Montage

EN Installation NL Montage CS Montáž

FR Montage PL MontażFI Asennus

ES Montaje SV Montering RU Монтаж

IT Montaggio

13 mm 19 mm

1 2

on top

3.1

3.2

ZMI_001_2030036620-EXOS0009_#SALL_#AQU_V1.fm

- 8 -

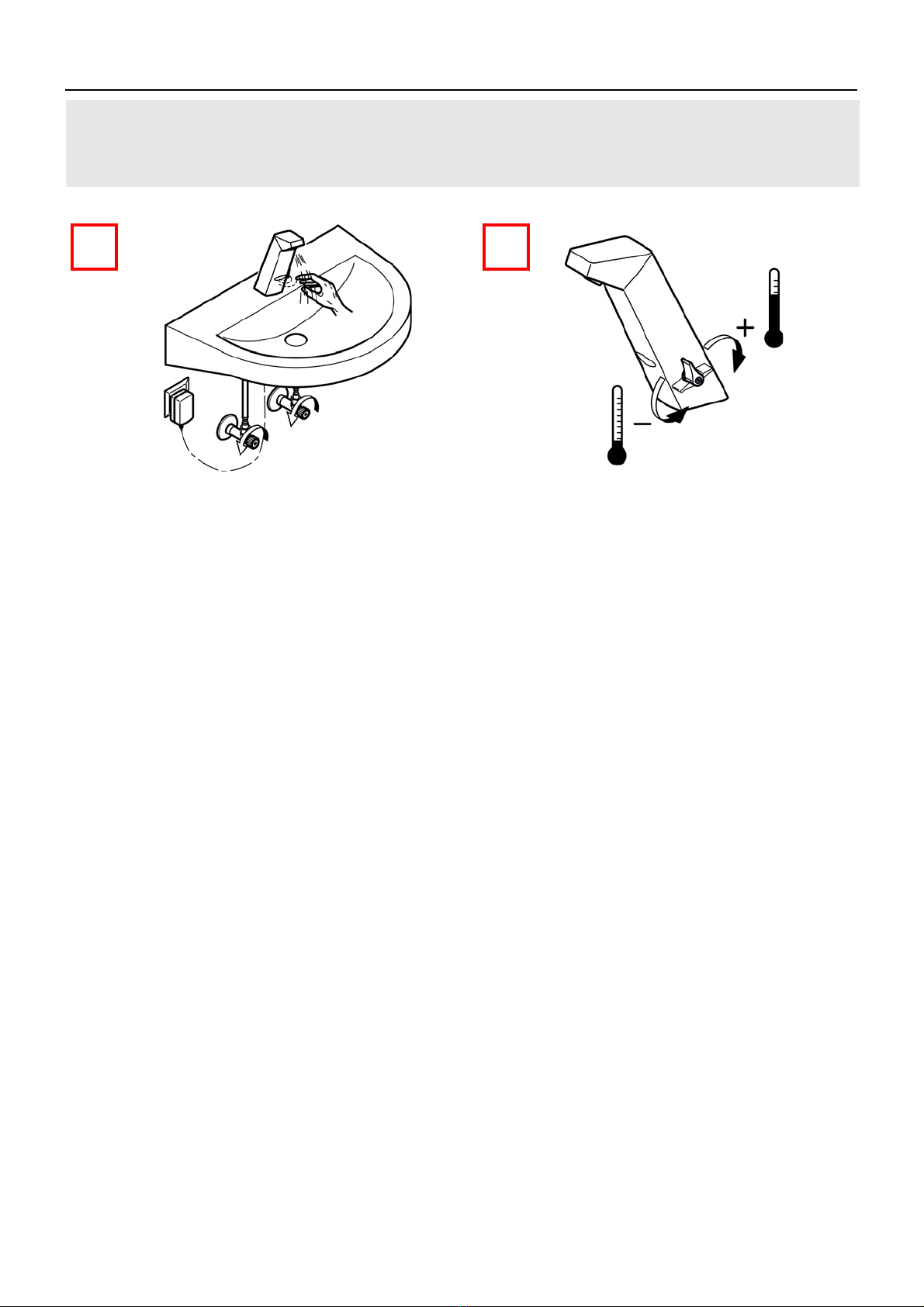

2. Funktion

EN Function NL Werking CS Funkce

FR Fonctionnement PL Funkcja FI Toiminto

ES Función SV Funktion RU Функционирование

IT Funzionamento

1 2

1.2

1.1

- 9 -

ZMI_001_2030036620-EXOS0009_#SALL_#AQU_V1.fm

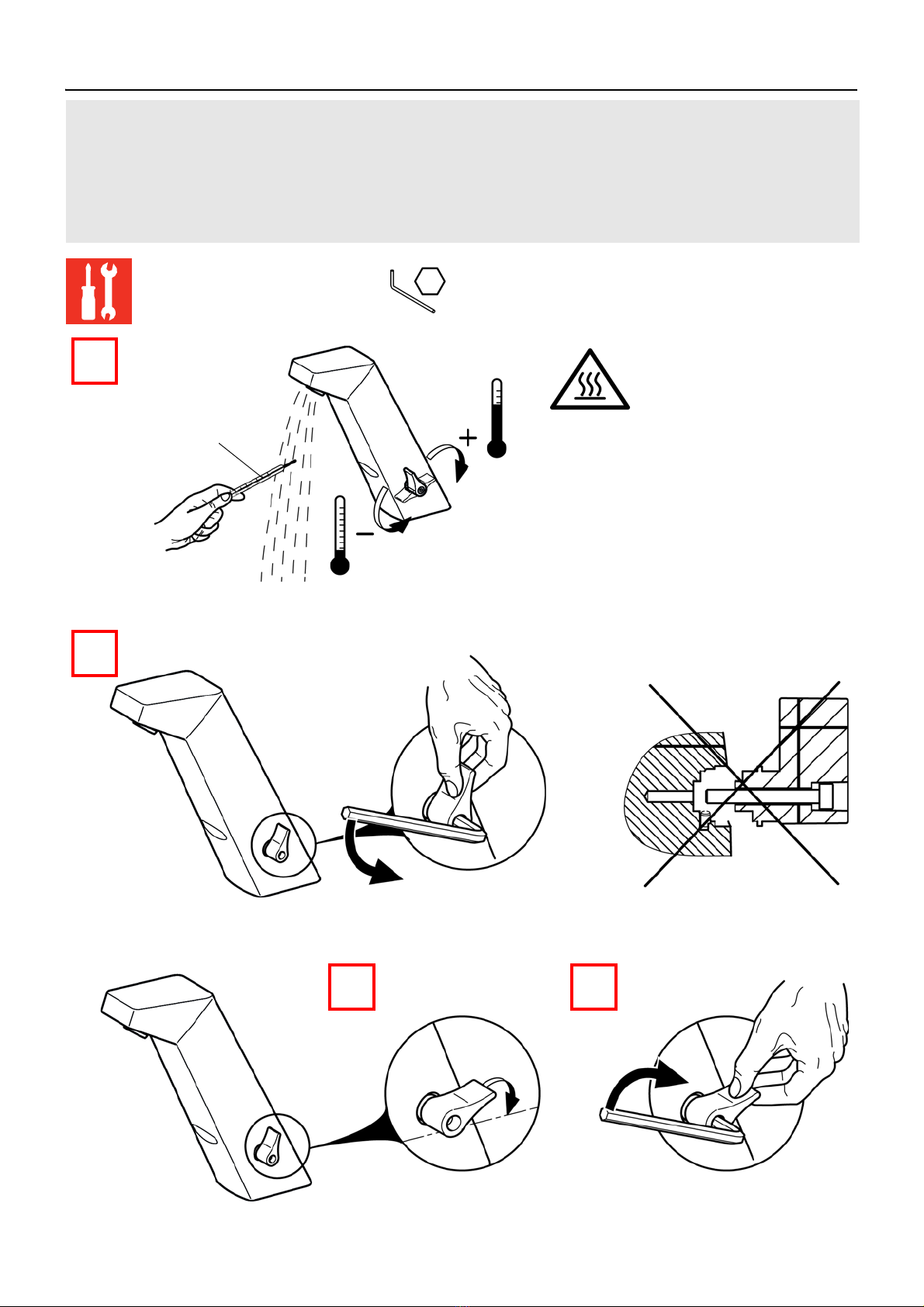

3. Temperaturbegrenzung einstellen

EN Set the temperature limiter NL Temperatuurbegrenzing

instellen

CS Nastavit omezení teploty

FR Régler la limitation de

température

PL Ustawiæ ograniczenie tempe-

ratury

FI Säädä lämpötilan rajoitus

ES Ajuste el límite de temperatura SV Ställ in temperaturbegräns-

ningen

RU установить ограничение по

температуре

IT Impostare la limitazione di temperatura

3 mm

> 40 °C

40 °C

360°

3 4

ZMI_001_2030036620-EXOS0009_#SALL_#AQU_V1.fm

- 10 -

5. Anzeige: Status Hygienespülung

EN Display: 

Status hygiene flushing

NL Aanduiding: 

Status hygiënespoeling

CS Indikátor: 

stav hygienického omytí

FR Affichage : 

état rinçage hygiénique

PL Wyświetlacz: status spłuki-

wania higienicznego

FI Näyttö: 

hygieniahuuhtelun tilanne

ES Indicación: 

estado del enjuague de higiene

SV Indikering: 

Status hygiensköljning

RU Индикатор: 

состояние гигиенической мойки

IT Indicazione: 

stato sciacquo igienico

1 2

0,1s – 5s

off
