Franke F5 Series Guía del usuario

ZMI_001_2030054248-F5SM2020_#SALL_#AQU_#V1.fm / 26.05.20

F5SM2020

2030054248

761298226956132

DE Montage- und Betriebsanleitung Duschpaneel Edelstahl

EN Installation and operating instructions Shower panel stainless steel

FR Notice de montage et de mise en service Panneau de douche en acier inox

ES Instrucciones de montaje y servicio Panel de ducha de acero inoxida

IT Istruzioni per il montaggio e l'uso Pannello doccia in acciaio inox

NL Montage- en bedrijfsinstructies douchepaneel roestvrij staal

PL Instrukcja montażu i obsługi Panel natryskowy stal szlachetn

SV Monterings- och driftinstruktion Duschpanel rostfritt stål

CS Návod pro montáž a provoz Sprchový panel zušlechtilé oce

FI Asennus- ja käyttöohje Suihkupaneeli ruostumaton teräs

RU Инструкция по монтажу и вводу в эксплуатацию

ZMI_001_2030054248-F5SM2020_#SALL_#AQU_#V1.fm

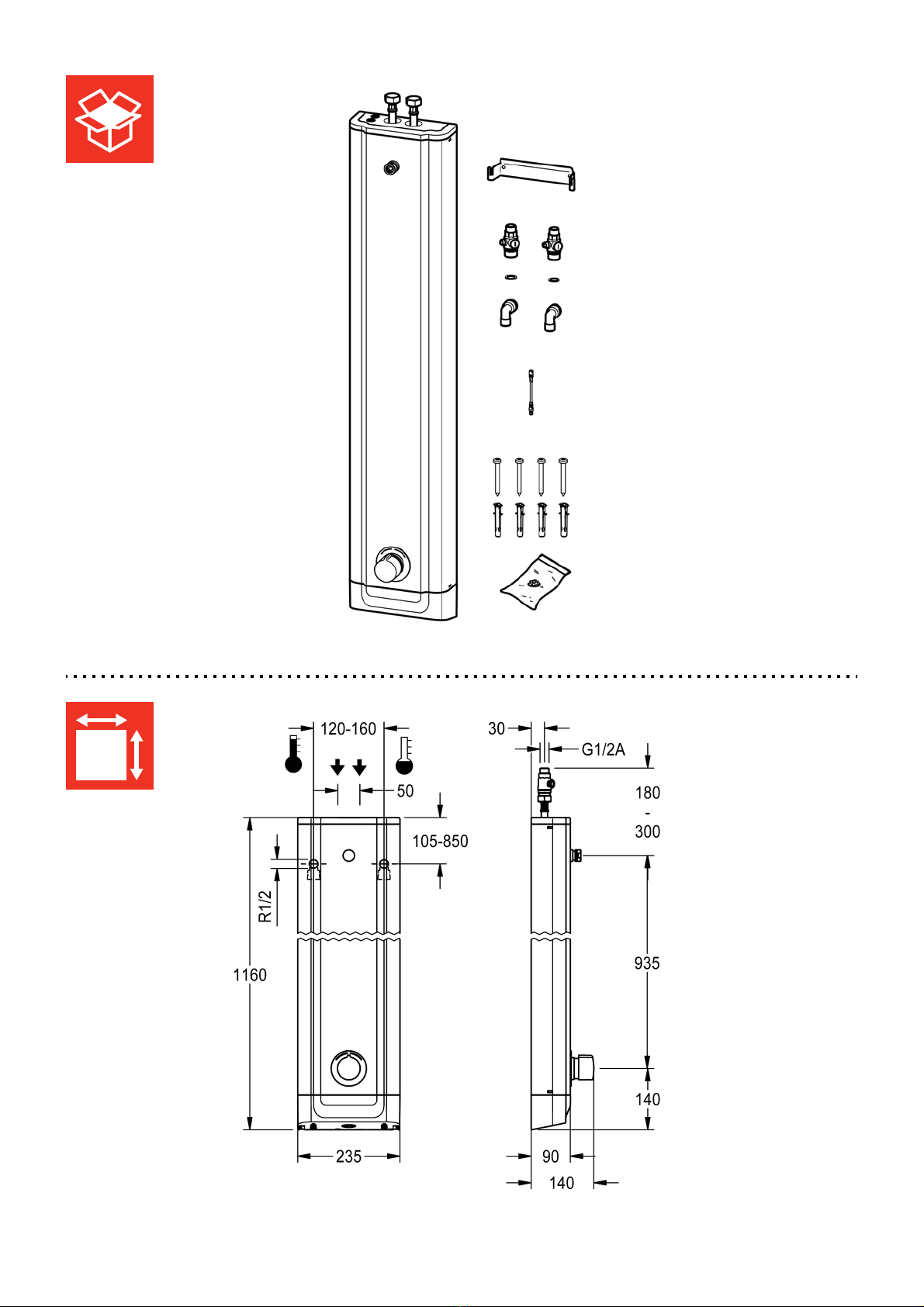

- 2 -

- 3 -

ZMI_001_2030054248-F5SM2020_#SALL_#AQU_#V1.fm

Installation and operating

instructions Montage- und Betriebsanleitung

Important notes Wichtige Hinweise

►Before installing flush piping system!

►Set the temperature stop after assembly

has been completed.

►The fitting must be operated only with

original mesh filters and return flow

inhibitors!

►Vor Installation Rohrleitungen spülen!

►Nach erfolgter Montage den

Temperaturanschlag einstellen.

►Armatur nur mit original Rückflussverhinde-

rern und Sieben betreiben!

►In Abhängigkeit von der Wasserqualität,

den örtlichen Gegebenheiten und den vor

Ort geltenden Bestimmungen die Armatur

in regelmäßigen Abständen prüfen und

warten.

►The fitting must be checked and

maintained at regular intervals depending

on the water quality and in accordance with

the local conditions, and rules and

regulations applicable at the site.

►►Der Duschkopf muß separat bestellt

werden.

Technical data Technische Daten

►Minimum flow pressure 1.5 bar ►Mindestfließdruck 1,5 bar

►Maximum operating pressure 10 bar ►Maximaler Betriebsdruck 10 bar

►Recommended flow pressure 3 bar ►Empfohlener Fließdruck 3 bar

►Volume flow at 3 bar flow pressure

9 l/min

►Volumenstrom bei 3 bar Fließdruck

9 l/min

►Flow time at 38 °C 5-35 s, adjustable ►Fließzeit bei 38 °C 5-35 s, einstellbar

ZMI_001_2030054248-F5SM2020_#SALL_#AQU_#V1.fm

- 4 -

Instrukcja montażu i obsługi Monterings- och driftinstruktion

Ważne wskazówki Viktiga informationer

►Przed instalacjąprzepłukaćrury!

►Po przeprowadzeniu montażu ustawić

ograniczenie temperatury.

►Armatury należy używaćwyłącznie z

oryginalnymi sitkami i zaworami zwrotnymi!

►Armaturęnależy poddawaćregularnej

kontroli i konserwacji w zależności od

jakości wody, warunków lokalnych i

obowiązujących przepisów.

►Spola igenom rörledningarna före

installation!

►Ställ in temperaturstoppet efter

installationen.

►Använd armaturen endast med originalsilar

och originalåterflödesförhindrare!

►Kontrollera och serva armaturen med

intervaller som bestäms av vattenkvaliteten

samt de lokala förhållandena och de

bestämmelser som gäller där.

►►

Dane techniczne Tekniska data

►Minimalne ciśnienie przepływu 1,5 bar ►Minsta hydrauliska tryck 1,5 bar

►Maksymalne ciśnienie robocze 10 barów ►Maximalt drifttryck 10 bar

►Zalecane ciśnienie przepływu 3 barów ►Rekommenderat hydrauliskt tryck 3 bar

►Objętościowe natężenie przepływu przy

ciśnieniu 3 barów 9 l/min

►Volymström vid 3 bar hydrauliskt tryck

9 l/min

►Czas przepływu w temp. 38 °C 5-35 s, z

możliwościąustawienia

►Flytförmåga vid 38 °C 5-35 s, inställbar

Notice de montage et de mise en

service Návod pro montáž a provoz

Remarques importantes Důležité pokyny

►Rincer les conduites avant d’installer ! ►Před instalací potrubí propláchněte!

►Régler la butée de température après le

montage.

►Ne faire fonctionner la robinetterie qu'avec

les filtres et clapets de non retour d'origine !

►Po montáži nastavte teplotní limit.

►Provozovat armaturu jen s originálními

sítky a zařízeními proti zpětnému toku!

►En fonction de la qualité de l’eau, ainsi que

des conditions et des dispositions locales,

il convient de contrôler et d’entretenir la

robinetterie à intervalles réguliers.

►V závislosti na kvalitěvody, místních

podmínkách a předpisech platných v místě

instalace je nutné provádět v pravidelných

intervalech kontrolu a údržbu armatury.

►►

Données techniques Technické údaje

►Pression dynamique minimale 1,5 bar ►Minimální průtočný tlak 1,5 bar

►Pression de service maximale 10 bars ►Maximální provozní tlak 10 bar

►Pression dynamique recommandée 3 bars ►Doporučený průtočný tlak 3 bar

►Débit volumique pour 3 bars de pression

dynamique 9 l/min

►Průtok při průtočném tlaku 3 bar 9 l/min

►Temps d'écoulement à 38 °C 5-35 s,

réglable

►Doba průtoku při 38 °C 5-35 s, nastavitelná

- 5 -

ZMI_001_2030054248-F5SM2020_#SALL_#AQU_#V1.fm

Instrucciones de montaje y

servicio Asennus- ja käyttöohje

Indicaciones importantes Tärkeitä ohjeita

►¡Enjuagar las tuberías antes de instalar! ►Huuhtele putkijohdot ennen asennusta!

►Tras finalizar el montaje, ajustar el tope de

temperatura.

►¡La grifería debe hacerse funcionar

únicamente con los tamices y las válvulas

antiretorno originales!

►Kun asennus on tehty, säädä

lämpötilarajoitin.

►Käytä varusteet vain alkuperäisten sihtien

ja takaisinvirtauksen eston kanssa!

►Hana tulee tarkistaa ja huoltaa säännöllisin

väliajoin veden laadusta, paikallisista

oloista ja paikalla voimassa olevista

määräyksistä riippuen.

►En función de la calidad del agua, las

condiciones locales y la legislación vigente,

realizar las inspecciones y el mantenimien-

to de la grifería a intervalos regulares.

►►

Datos técnicos Tekniset tiedot

►Presión mínima de flujo 1,5 bar ►Vähimmäisvirtauspaine 1,5 bar

►Presión máxima de servicio 10 bares ►Suurin käyttöpaine 10 bar

►Presión de flujo recomendada 3 bares ►Suositeltava virtauspaine 3 bar

►Tilavuusvirta 3 barin virtauspaineella

9 l/min

►Virtausaika 38 °C lämpötilassa 5-35 s,

säädettävissä

►Flujo volumétrico con 3 bares de presión

de flujo 9 l/min

►Tiempo de flujo a 38 °C 5-35 s, ajustable

Istruzioni per il montaggio e

l'uso

Инструкция по монтажу и

вводу вэксплуатацию

Avvertenze importanti Важные указания

►Sciacquare le tubazioni prima di installare! ► Перед инсталляцией промыть трубки!

►A montaggio avvenuto impostare il blocco

temperatura.

►Utilizzare la rubinetteria esclusivamente

con i filtri e le valvole antiriflusso originali!

►Послепроизведенного монтажа

настроить температурный упор.

► Эксплуатировать арматуру только с

оригинальными фильтрами иклапанами

обратного течения!

►Controllare e sottoporre a manutenzione

l'apparecchio ad intervalli regolari, in

funzione della qualità dell'acqua, delle

caratteristiche locali e delle vigenti

disposizioni locali.

► Арматуру необходимо регулярно

чистить иобслуживать взависимости от

качества воды, местных условий и

действующих вместе эксплуатации

предписаний.

►►

Specifiche tecniche Технические характеристики

►Pressione idraulica min. 1,5 bar ► Минимальный гидравлический напор

1,5 бар

►Pressione di esercizio max. 10 bar

►Pressione idraulica consigliata 3 bar

►Portata volumetrica a 3 bar di pressione

idraulica 9 l/min

►Durata di flusso a 38 °C 5-35 s, impostabile

► Максимальное рабочее давление

10 бар

► Рекомендуемый гидравлический напор

3бар

►Объёмныйрасход при гидравлическом

напоре 3 бар 9 л/мин

► Продолжительность истечения при

38 °C 5-35 s, регулируемое

ZMI_001_2030054248-F5SM2020_#SALL_#AQU_#V1.fm

- 6 -

Montage- en bedrijfsinstructies

Belangrijke aanwijzingen

►Voor installatie buisleidingen spoelen!

►Na de montage de temperatuurbegrenzing

instellen.

►Armatuur alleen met originele zeven

gebruiken!

►Afhankelijk van de waterkwaliteit, de

plaatselijke omstandigheden en de

plaatselijke voorschriften de armatuur

regelmatig controleren en onderhouden.

Technische gegevens

►Minimale dynamische druk 1,5 bar

►Maximale werkdruk 10 bar

►Aanbevolen dynamische druk 3 bar

►Volumestroom bij 3 bar dynamische druk

9 l/min

►Stromingstijd bij 38 °C 5-35 s, instelbaar

www.franke.com

- 7 -

ZMI_001_2030054248-F5SM2020_#SALL_#AQU_#V1.fm

1. Montage

EN Installation NL Montage CS Montáž

FR Montage PL MontażFI Asennus

ES Montaje SV Montering RU Монтаж

IT Montaggio

24 mm 5mm

29 mm 8mm

TX 25

III

120-160

1.1

1.2

2,14 m - 2,34 m

2.1 2.2 2.3

ZMI_001_2030054248-F5SM2020_#SALL_#AQU_#V1.fm

- 8 -

6.1 6.2 6.3

7813.

- 9 -

ZMI_001_2030054248-F5SM2020_#SALL_#AQU_#V1.fm

910

ZMI_001_2030054248-F5SM2020_#SALL_#AQU_#V1.fm

- 10 -
