CTL MINI/MIDI

원본 사용 설명서

1 안전 수칙

경고! 본 도구와 함께 제공된 모든 안전 경고, 지침, 그림, 사양을 확인하십시오.

아래에 나온 수칙을 일부라도 따르지 않으면 감전, 화재 및 심각한 상해가 발생할

수 있습니다.

언제든지 참조할 수 있도록 모든 경고와 지침을 안전한 장소에 보관하십시오.

–신체, 감각 또는 정신 능력이 저하되거나 경험과 지식이 부족한 사람(어린이 포함)이

본 공구를 사용해서는 안 됩니다. 어린이가 본 공구를 가지고 놀지 않도록 지도하십시오.

–경고! 본 공구에는 유해한 분진이 포함될 수 있습니다. 적절한 보호 장비를 갖춘

공식 전문가만 유지보수 작업을 수행하고, 먼지통을 비우고, 필터를 교체할 수

있습니다.

–필터 시스템이 설치된 상태로 공구를 사용하십시오.

–폭발 및 화재 위험: 흡수 불가:

–불꽃 또는 고온의 분진

–가연성 또는 폭발성 물질(예: 마그네슘, 알루미늄, 가솔린, 희석제)

–공격성 물질(예: 산, 알칼리성 용액, 용제)

–열, 산/염기, 기체 등의 생성을 유도하는 화학 반응 물질(예: 반응성 2성분 물질,

알루미늄, 물)

–모든 국가 안전 규정과 재료 제조업체의 사양을 준수하십시오.

–항상 보호 장비를 착용하십시오.

–육안 검사에서 손상된 부분이 없으면 지침에 따라 건조한 환경에서 작업하십시오.

–공구에서 항상 지정된 목적에 맞는 소켓을 사용하십시오.

–플러그와 케이블을 정기적으로 점검하고, 손상된 경우 사고 예방을 위해 공식

AS 센터에서 손상된 부분의 교체를 요청하십시오.

–크레인 후크 또는 리프팅 장비를 이용해 공구를 들거나 운반하지 마십시오.

2 기호

기호 의미

일반적인 위험에 대한 경고

감전 위험

사용 설명서 및 안전 표지를

확인하십시오.

방진 마스크를 착용하십시오.

기호 의미

경고! 본 공구에는 유해한 분진이

포함될 수 있습니다.

가정용 쓰레기와 함께 버리지

마십시오.

클라이밍 금지

CTL MINI/MIDI

3 기술자료

이동식 집진기

전원 소비 400~1200 W

연결된 장치 소켓의 최대 부하 EU 2400 W

CH, DK 1100 W

GB 240 V / 110 V 1800 W / 500 W

최대 흡입 용량(공기), 집진기/터빈 95 m3/h / 222 m3/h

최대 진공, 터빈 24000 Pa

필터 표면 면적 5000 cm2

집진 호스 D 27/32 mm x 3.5 m-AS

네트 케이블 길이 7.5 m

EN 60704-2-1에 따른 음압 레벨/불확실성 K 72 dB(A) / 3 dB

보호 등급 IP X4

먼지통 용량 CTL 미니 10 l

CTL Midi 15 l

치수 L x W x H CTL 미니 430 x 330 x 420 mm

CTL Midi 430 x 330 x 470 mm

중량 CTL 미니 8.8 kg

CTL Midi 9.1 kg

4 전동 공구의 기능

[1-1] 흡입력 조절기

[1-2] 장치 소켓

[1-3] SysDoc

[1-4] 손잡이

[1-5] 흡입구

[1-6] 각도 어댑터

[1-7] 호스 보관부

[1-8] Systainer용 T-LOC 래치

[1-9] 먼지통

[1-10] 잠금 클립

[1-11] 스위치

[1-12], [1-13] 브레이크

사용 설명서의 전반부에 이와 관련된 그림이 나와

있습니다.

5 기본 용도

이동식 집진기의 용도

–분진 등급 'L'에 따라 최대 1 mg/m³ 집진

–수분 흡입

–IEC/EN 60335-2-69에 따라 상업적 사용 시 부하

증가

부적절한 사용 및 기본 용도에서 벗어난

사용에 대한 책임은 사용자에게 있습니다.

6 시운전

경고

미승인 전압 또는 주파수!

사고 위험

X전원 소스의 전압과 주파수가 공구의 이름판에

표시된 사양과 일치해야 합니다.

X국내 규정을 준수하십시오.

6.1 이동식 집진기 연결

경고

공구 급시동 시 부상 위험

X스위치를 'AUTO' 또는 'MAN'으로 설정하기

전에 연결된 공구의 스위치가 꺼져 있는지

확인하십시오.

스위치 [1-11]는 전원 스위치입니다.

스위치 위치 '0'

장치 소켓 [1-2]이 전원과 연결되지 않았고, 이동식

집진기가 꺼진 상태입니다.

'MAN' 스위치 위치

장치 소켓 [1-2]이 전원에 연결되어 있고, 이동식

집진기를 작동시킵니다.

CTL MINI/MIDI

'AUTO' 스위치 위치

장치 소켓 [1-2]이 전원에 연결되어 있고, 연결된

공구가 켜지면 이동식 집진기를 작동시킵니다.

X접지된 소켓에 플러그를 꽂으십시오.

공구를 사용하지 않을 때와 유지보수 및

청소 작업을 하기 전에 소켓에서 플러그를

빼십시오.

6.2 전동 공구 연결

경고

상해 위험

X최대 장치 소켓 연결 부하를 확인하십시오

('기술자료' 참조).

X전동 공구를 끄십시오.

X전동 공구를 장치 소켓 [1-2]에 연결하십시오.

6.3 흡입 호스 연결 [1A]

X집진 구멍 [1-5]에서 각도 어댑터 [1-6]에 흡입

호스를 연결하십시오

7 설정

7.1 흡입력 조정

X회전 노브[1-1]를 사용하십시오.

7.2 브레이크 사용 [1B]

X집진기의 앞부분을 살짝 들어올리십시오.

X브레이크 [1-13]를 제자리에 고정될 때까지

누르십시오.

X레버 [1-12]를 눌러서 푸십시오

7.3 모터의 가열 상태에 반응하는 속도

과열 방지 장치는 온도가 임계 수준에 도달하면

과열을 예방하기 위해 이동식 집진기를 끕니다.

X이동식 집진기를 끄고 약 5분 동안 식힌 다음

다시 켜십시오.

집진기가 켜지지 않으면 Festool 서비스

센터에 문의하십시오.

7.4 SYSDOC

T-LOC 래치 [1-8]를 이용해 보관 장소 [1-7]에

Systainer를 고정할 수 있습니다. T-LOC가 없는

Systainer는 SysDoc 래치 [1-3] 4개를 이용해

고정할 수 있습니다.

8 작업

8.1 건조한 물질 흡입

주의

유해 분진

기관지 손상

X항상 필터 또는 먼지 봉투를 사용하십시오.

허용 한계치를 초과하는 먼지를 집진할

때는 전기 또는 에어 공구 1개에서만 집진

작업을 하십시오.

전동 공구 작동 시 발생하는 먼지를 집진할 때는

다음 사항을 준수하십시오.

환기가 제대로 되고 있는지 확인하십시오. 국내

규정을 준수하십시오.

한계치: 배기 공기가 청정 공기량의 최대 50%

공식: 실내 공간 부피 VR x 공기 재생률 LW

8.2 습한 물질/액체 흡입

권장사항: 특수 습식 필터를 사용하십시오.

최대치에 도달하면 집진기가 자동으로 멈춥니다.

습기 흡입 후에는 기본 필터를 말리십시오.

주의

거품 및 액체 배출

X공구를 끄고 즉시 내부를 비우십시오.

8.3 작업 완료 후

X이동식 집진기를 끄고 전원 플러그를 빼십시오.

X전원 케이블을 감으십시오.

X먼지 트랩을 비우십시오.

X흡입 호스 [2-1]와 전원 케이블 [2-2]을 상단에

놓으십시오. 전원 케이블을 구멍 [2-3]으로 밀어

넣으십시오.

X이동식 집진기의 내외부를 깨끗하게 청소하고

닦으십시오.

X다른 사용자가 무단 출입할 수 없는 건조한

장소에 이동식 집진기를 보관하십시오.

CTL MINI/MIDI

9 서비스 및 유지관리

경고

상해 및 감전 위험

X공구의 유지관리 작업을 하려면 먼저 소켓에서

전원 플러그를 뽑으십시오.

X모터 하우징을 열어야 하는 모든 유지관리 및

수리 작업은 공식 서비스 작업장에서 처리해야

합니다.

고객 서비스 및 수리

제조사 또는 서비스 센터에서만 정식 고객

서비스와 수리 서비스가 제공됩니다. 다음

주소에서 가까운 지점을 찾아보십시오.

www.festool.com/Service

EKAT

235

Festool의 정식 부품만 사용하십시오.

주문 번호 확인: www.festool.com/Service

X정기적으로 레벨 센서 [4-1]를 청소하고 필터

봉지 [1-9]를 비우십시오.

다음 지침을 준수하십시오.

–제조업체 또는 지정된 담당자가 매년 1회 이상

분진 테스트를 통해 필터가 손상되었는지,

공구의 밀봉에 이상이 있는지, 모니터링 기능이

올바르게 작동하고 있는지를 확인해야 합니다.

–청소할 수 없는 부분은 불침투성 봉투에 버려야

합니다. 국내 폐기 규정을 준수하십시오.

9.1 필터 봉지 교체

참고

모터 손상

X필터가 장착되지 않으면 모터가 손상될 수

있으니 집진기를 절대 작동하지 마십시오.

X잠금 클립을 풀고 공구의 상단 부분을 제거

하십시오 [3].

X필터 봉지를 교체하십시오. 필터 봉지에 인쇄된

문구 확인

X공구의 상단 부분을 교체하고 잠금 클립을

닫으십시오.

보관 장소 [2-4]에 교체용 필터 봉지를

보관하십시오.

9.2 필터 요소 교체

X잠금 클립을 풀고 공구의 상단 부분을 제거

하십시오 [3].

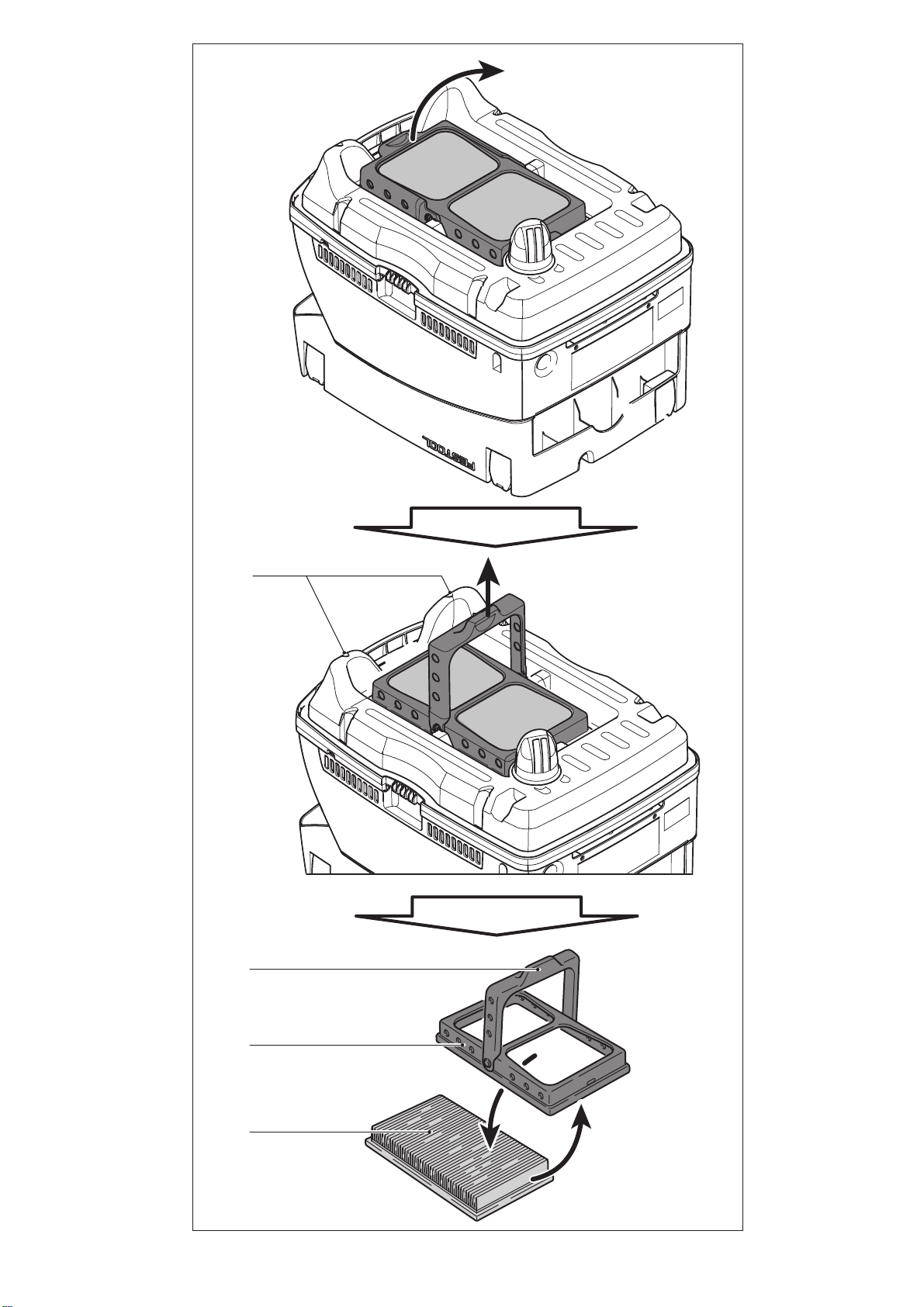

X필터 요소가 위를 향하도록 공구의 상단 부분을

돌리십시오(그림 [4]).

X손잡이 [4-2]를 접고 홀더 [4-3]를 제거하십시오.

X사용한 필터 요소 [4-4]는 새 것으로 교체하십시오.

X사용한 필터는 관련 규정에 따라 폐기해야

합니다.

X홀더 [4-3]를 교체하고 손잡이 [4-2]를 제자리에

걸릴 때까지 내리십시오.

X공구의 상단 부분을 교체하고 잠금 클립을

닫으십시오.

액세서리, 필터, 소모품의 주문 번호는 Festool

카탈로그 또는 www.festool.com에서 확인할 수

있습니다.

10 환경

본 제품을 가정용 쓰레기와 함께 버리지

마십시오. 기기, 액세서리, 포장을 재활용

하십시오. 관련 국내 규정을 준수하십

시오.

CTL MINI/MIDI

Original operating instructions

1 Safety instructions

WARNING! Read all safety warnings, instructions, illustrations and

speciﬁcations provided with this tool. Failure to follow all instructions listed

below may resulti n electric shock, ﬁre and/or serious injury.

Save all warnings and instructions for future reference.

– This appliance must not be used by persons (including children) with reduced

physical, sensory or mental capabilities, or lack of experience and knowledge.

Children need to be supervised to ensure they do not play with the appliance.

– WARNING! Machine may contain hazardous dust. Only authorised qualiﬁed

specialists with suitable protective equipment may perform maintenance,

empty the container and change the ﬁlter.

– Always operate with the ﬁlter system installed!

– Risk of explosion and ﬁre: Do not absorb:

– Sparks or hot dust;

– Combustible or explosive materials (e.g. magnesium, aluminium, petrol,

diluting agents);

– Aggressive materials (e.g. acid, alkaline solutions, solvents);

– Chemically reactive materials, which lead to the generation of heat, acids/

bases, gases, etc. (e.g. reactive 2-component materials, aluminium and water).

– Observe all national safety regulations as well as the material manufacturer’s

speciﬁcations!

– Always use suitable protective equipment!

– If intact following a visual inspection, work in a dry environment according to

instructions!

– Always use the socket on the machine for the purpose speciﬁed!

– Check the plug and the cable regularly and should either become damaged,

in order to avoid a hazard, have them replaced by an authorised after-sales

service workshop.

– Do not lift or transport using a crane hook or lifting gear!

2 Symbols

Symbol Signiﬁcance

Warning of general danger

Risk of electric shock

Symbol Signiﬁcance

Read operating instructions and

safety notices!

Wear a dust mask.

CTL MINI/MIDI

Symbol Signiﬁcance

Warning! The machine may contain

hazardous dust!

Do not dispose of as domestic

waste.

Symbol Signiﬁcance

Climbing prohibited

3 Technical data

Mobile dust extractors

Power consumption 400 - 1200 W

Max. appliance socket connected load EU 2400 W

CH, DK 1100 W

GB 240 V / 110 V 1800 W / 500 W

Max. suction capacity (air), extractor/turbine 95 m3/h / 222 m3/h

Max. vacuum, turbine 24000 Pa

Filter surface area 5000 cm2

Suction hose D 27/32 mm x 3.5 m-AS

Length of the net cable 7.5 m

Sound pressure level as per EN 60704-2-1 /

Uncertainty K

72 dB(A) / 3 dB

Protection category IP X4

Container capacity CTL Mini 10 l

CTL Midi 15 l

Dimensions L x W x H CTL Mini 430 x 330 x 420 mm

CTL Midi 430 x 330 x 470 mm

Weight CTL Mini 8.8 kg

CTL Midi 9.1 kg

4 Machine features

[1-1] Suction power adjuster

[1-2] Appliance socket

[1-3] SysDoc

[1-4] Handle

[1-5] Intake opening

[1-6] Angle adapter

[1-7] Hose store

[1-8] T-LOC latch for Systainers

[1-9] Dust container

[1-10] Locking clip

[1-11] Switch

[1-12], [1-13] Brake

The speciﬁed illustrations appear at the beginning

of the Operating Instructions.

5 Intended use

Mobile dust extractor suitable for

– Extracting dust up to 1 mg/m³ according to dust

class ‘L’,

– Extracting water,

– Increased loads during commercial use,

according to IEC/EN 60335-2-69.

The user is liable for improper or non-

intended use.

6 Commissioning

WARNING

Unauthorised voltage or frequency!

Risk of accident

XThe mains voltage and the frequency of the

power source must correspond with the

speciﬁcations on the machine’s name plate.

XObserve country-speciﬁc regulations.

Otros manuales para CTL MINI

Este manual sirve para los siguientes modelos

Otros manuales de Aspiradora de Festool

Festool

Festool CTL 22 E SG Instrucciones de instalación

Festool

Festool CLEANTEX CTL 26 E SD Instrucciones de instalación

Festool

Festool CLEANTEX CT 26 E Manual de usuario

Festool

Festool CLEANTEX Series Manual de usuario

Festool

Festool CTM 26 E AC Instrucciones de instalación

Festool

Festool CLEANTEX CT 26 E Manual de usuario

Festool

Festool CT 15 E HEPA Manual de usuario

Festool

Festool CT MINI Manual de usuario

Festool

Festool CLEANTEX CTH 26 E/a Manual de usuario

Festool

Festool CT MINI I HEPA Manual de usuario

Festool

Festool Cleantec Series Instrucciones de instalación

Festool

Festool CTM 44 E Manual de usuario

Festool

Festool CLEANTEC CTLC MINI I Manual de usuario

Festool

Festool CTH 26 E/a Manual de usuario

Festool

Festool CTM 26 E Manual de usuario

Festool

Festool CTL MINI Instrucciones de instalación

Festool

Festool CTL SYS Manual de usuario

Festool

Festool CTH 26 E/a Manual de usuario

Festool

Festool CTL 26 E Manual de usuario

Festool

Festool CLEANTEX CTM Series Manual de usuario

Festool

Festool CTM 26 E Instrucciones de instalación

Festool

Festool CTC MIDI I Manual de usuario

Festool

Festool CLEANTEC CT SYS HEPA Manual de usuario

Festool

Festool CTL MINI Instrucciones de instalación

Manuales populares de Aspiradora de otras marcas

Bissell

Bissell LittleGreen Proheat 1425 Series Manual de usuario

Panasonic

Panasonic MC-YL637S147-AE Manual de usuario

NEFF

NEFF N17XH10 0 Series Manual de usuario

LG A9 Series Manual de usuario

Oreck

Oreck Cordless Captura BK51700 Series Manual de usuario

Kogan

Kogan KAVACROBVWA Manual de usuario

Kränzle

Kränzle VENTOS 50 ID Guía del usuario

EVVO

EVVO Ai35 Manual de usuario

DeWalt

DeWalt DWH200D Manual de usuario

Pontec

Pontec Pondomatic Vacuum Cleaner Manual de usuario

Cleanmaxx

Cleanmaxx PC-P007E Manual de usuario

Exido

Exido 240-114 Manual de usuario

RIDGID

RIDGID WD1685AU0 Manual de usuario

Ezviz

Ezviz RE4P Manual de usuario

STG global

STG global TANVAC HDV3000 Manual de usuario

Shark

Shark ROTATOR PRO COMPLETE NV550 Series Manual de usuario

Factory

Factory M3340 Manual de usuario

Shop-Vac

Shop-Vac VN92 SERIES Manual de usuario
