C L E A N T E X

CTL 26 E, CTL 26 E SD,

CTL 26 E AC, CTL 26 E SD E/A,

CTL 36 E, CTL 36 E AC,

CTL 36 E AC-LHS,

CTL 36 E LE, CTL 36 E LE AC,

CTL 48 E, CTL 48 E LE,

CTL 48 E AC, CTL 48 E LE AC

1-4

1-8

1-1

1-3

1-2

1-5

1-6

1-10

1-11

1-12

1-7

1-9

SC FIS-CT26

SC FIS-CT36

SC FIS-CT48

ENS-CT26

ENS-CT36

ENS-CT48

CTL

Originalbetriebsanleitung

1 Sicherheitshinweise

Warnung! Lesen Sie sämtliche Sicherheitshinweise und Anweisungen.

Fehler

bei der Einhaltung der Warnhinweise und Anweisungen können elektrischen Schlag,

Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anleitungen für die Zukunft auf.

– Dieses Gerät kann von

Kindern

ab 8 Jahren und darüber sowie von Personen mit

verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an

Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüg-

lich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resul-

tierenden Gefahren verstehen.

Kinder

dürfen nicht mit dem Gerät spielen.

Reinigung und Benutzerwartung

dürfen nicht von

Kindern

ohne Beaufsichtigung

durchgeführt werden.

–

Warnung:

Gerät kann gesundheitsgefährdenden Staub enthalten. Wartung, Entlee-

rung, Filterwechsel nur durch autorisierte Fachkraft mit geeigneter Schutzausrüs-

tung.

– Nur mit installiertem Filtersystem betreiben!

–

Explosions- und Brandgefahr:

Nicht aufsaugen:

Funken oder heiße Stäube; brenn-

bare oder explosive Medien (z.B. Magnesium, Aluminium, Benzin, Verdünnung); ag-

gressiven Flüssigkeiten/ feste Stoffe (z.B. Säuren, Laugen, Lösungsmittel).

– Nationale Sicherheitsvorschriften sowie Angaben des Werkstoffherstellers beach-

ten!

– Nur mit geeigneter Schutzausrüstung verwenden!

– Nur wenn nach Sichtprüfung intakt, in trockener Umgebung, nach Einweisung ar-

beiten!

– Steckdose am Gerät nur für den angegebenen Zweck verwenden!

– Regelmäßig den Stecker und das Kabel prüfen um eine Gefährdung zu vermeiden,

und diese bei Beschädigung von einer autorisierten Kundendienst-Werkstätte er-

neuern lassen.

– Nicht mittels Kranhaken oder Hebezeug hochheben und transportieren!

CTL

2 Technische Daten

3Symbole

4Geräteelemente

Die angegebenen Abbildungen befinden sich am

Anfang der Betriebsanleitung.

Absaugmobile

Leistungsaufnahme 350 - 1200 W

Anschlusswert an Gerä-

testeckdose max. EU

CH, DK

GB 240 V/ 110 V

2400 W

1100 W

1800 W/ 500 W

Volumenstrom (Luft) max., Turbine 234 m³/h (3900 l/min)

Unterdruck max., Turbine 24000 Pa

Filteroberfläche 6318 cm²

Saugschlauch D 27 mm x 3,5 m-AS

Länge der Netzanschlussleitung 7,5 m

Schalldruckpegel nach EN 60704-2-1/ Unsicherheit K 71 dB(A)/ 3 dB

Schutzart IP X4

Behälterinhalt

CTL 26 E, CTL 26 E AC, CTL 26 E SD

26 l

CTL 36 E, CTL 36 E LE, CTL 36 E AC, CTL 36 E LE AC, CTL 36 E AC-LHS

36 l

CTL 48 E, CTL 48 E LE, CTL 48 E AC, CTL 48 E LE AC

48 l

Abmessung L x B x H

CTL 26 E, CTL 26 E AC, CTL 26 E SD

630 x 365 x 540 mm

CTL 36 E, CTL 36 E LE, CTL 36 E AC, CTL 36 E LE AC, CTL 36 E AC-LHS

630 x 365 x 596 mm

CTL 48 E, CTL 48 E LE, CTL 48 E AC, CTL 48 E LE AC

740 x 406 x 1005 mm

Gewicht

CTL 26 E, CTL 26 E SD

13,9 kg

CTL 36 E, CTL 36 E LE

14,4 kg

CTL 48 E, CTL 48 E LE

18,8 kg

CTL 26 E AC

14,7 kg

CTL 36 E AC, CTL 36 E LE AC, CTL 36 E AC-LHS

15,2 kg

CTL 48 E AC, CTL 48 E LE AC

19,6 kg

Warnung vor allgemeiner Gefahr

Warnung vor Stromschlag

Anleitung/Hinweise lesen!

Atemschutz tragen!

Warnung!

Das Gerät kann gesundheitsge-

fährdenden Staub enthalten!

Nicht in den Hausmüll geben.

[1-1]

Ansaugöffnung

[1-2]

Modulsteckplatz

(Druckluftmodul bei CTL 36/48 E LE, CTL

36/48 E LE AC, Steckdosenmosul bei CTL

26 E SD)

[1-3]

Gerätesteckdose

[1-4]

Schlauchdepot

[1-5]

Handgriff

[1-6]

SysDoc

[1-7]

Automatische Abreinigung (nur Varianten

mit AutoClean)

[1-8]

Geräteschalter

[1-9]

Saugkraftregulierung

[1-10]

Verschlussklammer

[1-11]

Schmutzbehälter

[1-13]

Bremse

CTL

5 Bestimmungsgemäße Verwen-

dung

Absaugmobil geeignet zum

– Auf- und Absaugen von Stäuben bis 1 mg/m³ ent-

sprechend der Staubklasse ’L’,

– Aufsaugen von Wasser,

– für erhöhte Beanspruchung bei gewerblicher

Nutzung,

gemäß IEC/EN 60335-2-69.

Bei nicht bestimmungsgemäßem Gebrauch

haftet der Benutzer.

6 Inbetriebnahme

6.1 Erste Inbetriebnahme



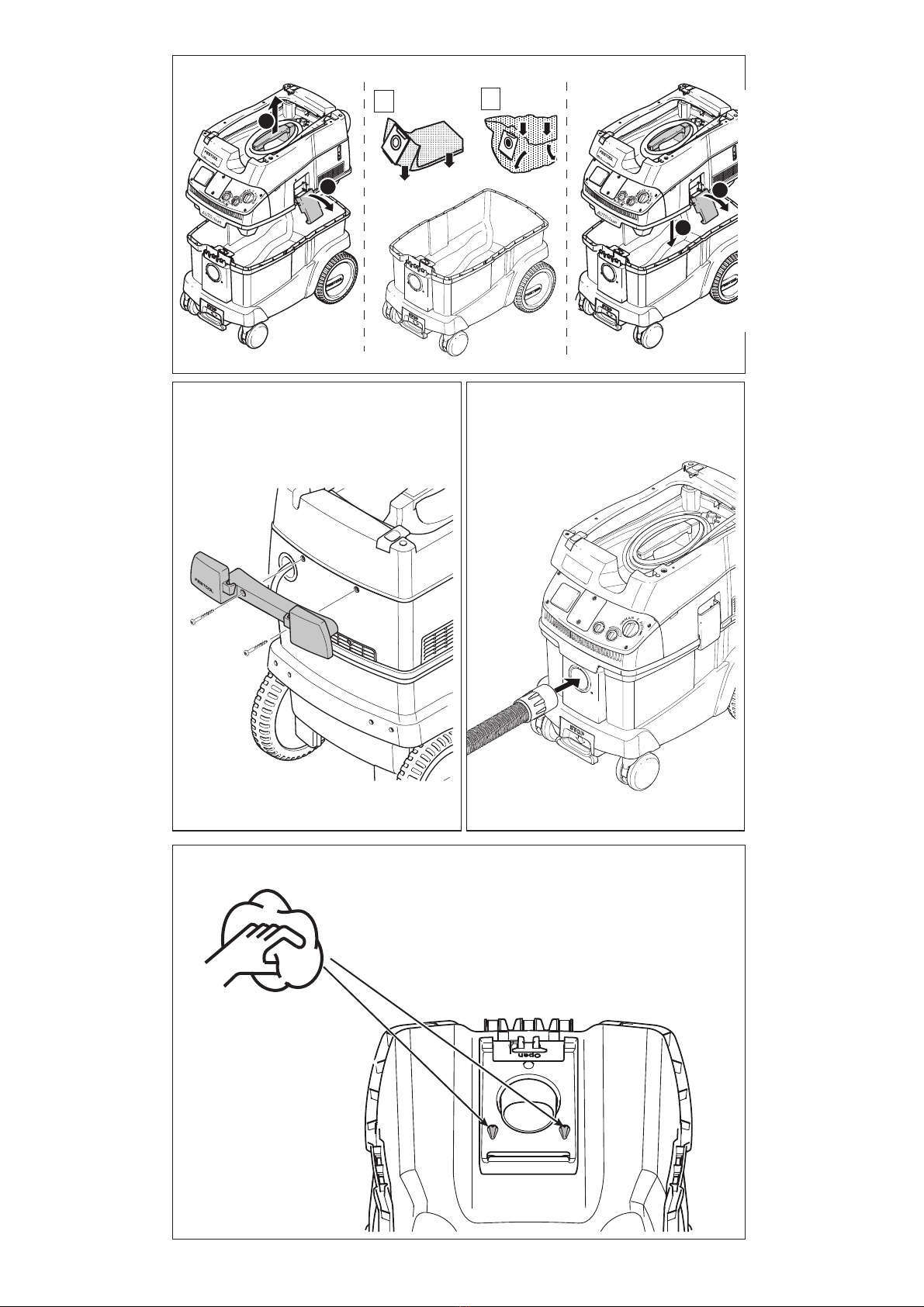

Filter-/Entsorgungssack einlegen

[2]



Kabelaufwicklung montieren

[3]



Saugschlauch anschließen

[4]

6.2 Absaugmobil anschließen

Der Schalter

[1-8]

dient als Ein-/Ausschalter.

Schalterstellung ’0’

Gerätesteckdose

[1-3]

ist stromlos, Absaugmobil

ist ausgeschaltet.

Schalterstellung ’MAN’

Gerätesteckdose

[1-3]

ist stromführend, Absaug-

mobil läuft an.

Schalterstellung ’Auto’

Gerätesteckdose

[1-3]

ist stromführend, Absaug-

mobil startet beim Einschalten des angeschlosse-

nen Werkzeuges.



Netzstecker in eine schutzgeerdete Steckdose

stecken.

Bei Nichtgebrauch sowie vor Wartungs- und

Reinigungsarbeiten den Stecker aus der

Steckdose ziehen.

6.3 Elektrowerkzeug anschließen



Elektrowerkzeug an Gerätesteckdose

[1-3]

an-

schließen.

Besonderheiten CTL 26 E SD

–

CTL 26 E SD E/A:

Steckdosenmodul mit Ein-

schaltautomatik für die Verwendung von zwei

Elektrowerkzeugen: z.B. 2 Schleifer, 1 Stichsäge

+ 1 Schleifer

–

CTL 26 E SD:

Steckdosenmodul mit permanenter

Stromzufuhr zur Verwendung als Verlänge-

rungskabel: z.B. Ladegerät, Leuchte etc.

6.4 Druckluftwerkzeug anschließen

Einschaltautomatik bei Druckluftwerkzeugen

(CTL 36/48 E LE, CTL 36/48 E LE AC oder Zubehör)

mit Druckluftmodul an Modulsteckplatz

[1-2]

Empfehlung:

– Anbau der Versorgungseinheit VE (495886):

Druckluft gefiltert und geölt

– Verwendung IAS-System mit IAS-Anschussstück

(454757) für Festool Druckluftwerkzeuge

Voraussetzung:

Betriebdruck des Werkzeuges

6bar!

6.5 Besonderheiten CTL 36 E AC- LHS

Um das Absaugmobil in Kombination mit dem

PLA-

NEX

zu verwenden:



Knickfesten Saugschlauch D 36 mm x 3,5 m-AS

verwenden.



Spezial-Saugmuffe zum Anschließen des

PLA-

NEX

verwenden.



Verschlussschieber CT-VS zwischen Ansaugöff-

nung

[1-1]

und Saugschlauch einsetzen.



Werkzeughalter montieren.



Nur mit Entsorgungssack verwenden!

WARNUNG

Unzulässige Spannung oder Frequenz!

Unfallgefahr



Angaben auf Typenschild beachten.



Länderbesonderheiten beachten.

WARNUNG

Verletzungsgefahr durch unkontrolliert anlauf-

ende Werkzeuge



Vor dem Drehen des Schalters auf die Schalter-

stellung "AUTO" oder "MAN" darauf achten,

dass das angeschlossene Werkzeug ausge-

schaltet ist.

WARNUNG

Verletzungsgefahr



Maximalen Anschlusswert an der Gerätesteck-

dose beachten (siehe Kapitel Technische Daten).



Elektrowerkzeug ausschalten.

WARNUNG

Verletzungsgefahr



Druckluftwerkzeug ausschalten.

CTL

7 Einstellungen

7.1 Saugkraft regulieren



am Drehknopf

[1-9]

7.2 Temperatursicherung

Zum Schutz vor Überhitzung schaltet die Tempera-

tursicherung das Absaugmobil vor Erreichen der

kritischen Temperatur ab.



Absaugmobil abschalten, ca. 5 Minuten abküh-

len lassen, anschalten.



Einschalten nicht möglich: Festool Kunden-

dienstwerkstätte kontaktieren.

7.3 AUTO

Clean

- Hauptfilter abreinigen

(nur

Varianten mit AutoClean)

Nur in Verbindung mit Entsorgungssack

(Erfüllung Staubklasse ’L’). Nicht beim

Nasssaugen!

Automatische Abreinigung

Am Drehknopf

[1-7]

Frequenz einstellen.

Manuelle Abreinigung

Geräteschalter

[1-8]

auf Symbol

drehen.

Manuelle Vollabreinigung



Mit der Handfläche oder Verschlussschieber

CT-VS (497926) Düsen- oder Saugschlauchöff-

nung 2 Sekunden verschließen.



Geräterschalter

[1-8]

auf Symbol

drehen.

8Arbeiten

8.1 Trockene Stoffe saugen

Beim Absaugen von Stäuben, die den Gren-

zwert überschreiten nur eine einzige Staub-

quelle (Elektro- oder Druckluftwerkzeug)

absaugen.

Beim Absaugen der anfallenden Stäube von laufen-

den Elektrowerkzeugen

beachten

Für ausreichende Belüftung sorgen! Regionale Be-

stimmungen beachten!

Grenzwerte:

Abluft max. 50% des Frischluftvolu-

mens

Formel:

Raumvolumen V

x Luftwechselrate L

8.2 Nasse Stoffe/Flüssigkeiten saugen

Filter- oder Entsorgungssack entfernen!

Empfehlung:

Speziellen Nassfilter (NF-CT) ver-

wenden.

Bei Erreichen der maximalen Füllstandshöhe wird

die Absaugung automatisch unterbrochen.

Nach dem Nasssaugen, Hauptfilter trocknen las-

sen!

8.3 Nach der Arbeit



Nur Varianten mit AutoClean:

Hauptfilter auto-

matisch oder manuell abreinigen (siehe Kapitel

7.3).



Absaugmobil abschalten und Netzstecker zie-

hen.



Netzanschlussleitung aufwickeln.



Schmutzbehälter entleeren.



Absaugmobil in einem trockenen Raum, ge-

schützt gegen unbefugte Benutzung, abstellen.

9 Wartung und Pflege

Kundendienst und Reparatur

nur

durch Hersteller oder durch Service-

werkstätten: Nächstgelegene Adresse

unter:

www.festool.com/Service

Nur original Festool Ersatzteile ver-

wenden! Bestell-Nr. unter:

www.festool.com/Service



Regelmäßig Füllstandssensoren reinigen

[5]

und Schmutzbehälter

[1-11]

leeren.

Folgende Hinweise beachten:

– Mindestens einmal jährlich staubtechnische

Überprüfung (z. B. auf Beschädigung des Fil-

ters, Dichtheit des Gerätes und Funktion der

VORSICHT

Gesundheitsgefährdende Stäube

Verletzung der Atemwege



Immer Filter- oder Entsorgungssack verwen-

den!

VORSICHT

Austretender Schaum und Flüssigkeiten



Gerät sofort abschalten und leeren.

WARNUNG

Verletzungsgefahr, Stromschlag



Vor allen Wartungs- und Pflegearbeiten stets

den Netzstecker aus der Steckdose ziehen!



Alle Wartungs- und Reparaturarbeiten, die ein

Öffnen des Motorgehäuses erfordern, dürfen

nur von einer autorisierten Kundendienstwerk-

statt durchgeführt werden.

EKAT

235

CTL

Kontrolleinrichtungen) vom Hersteller oder ei-

ner unterwiesenen Person.

– Was sich nicht reinigen lässt, muss entsorgt wer-

den. Dazu undurchlässige Beutel verwenden.

Gültige Entsorgungsbedingungen beachten!

9.1 Filtersack/ Entsorgungssack/ Hauptfil-

ter



Filtersack entnehmen

[6]



Filtersack einsetzen

[7]



Entsorgungssack entnehmen

[8]



Entsorgungssack einsetzen

[9]



Hauptfilter wechseln

[10]

Gebrauchten Hauptfilter gemäß den gesetzli-

chen Bestimmungen entsorgen.



Bestellnummern für Zubehör, Filter und Ver-

brauchsmaterial im Festool Katalog oder im In-

ternet unter "www.festool.com".

10 Umwelt

Gerät nicht in den Hausmüll werfen!

Geräte, Zubehör und Verpackungen ei-

ner umweltgerechten Wiederverwer-

tung zuführen. Geltende nationale Vor-

schriften beachten.

Nur EU:

Gemäß Europäischer Richtlinie 2002/96/

EG müssen verbrauchte Elektrogeräte getrennt ge-

sammelt und einer umweltgerechten Wiederver-

wertung zugeführt werden.

Informationen zur REACh:

www.festool.com/reach

11 EG-Konformitätserklärung

Wir erklären in alleiniger Verantwortung, dass die-

ses Produkt mit allen relevanten Anforderungen

folgender Richtlinien, Normen oder normativen

Dokumenten übereinstimmt:

2006/42/EG, 2004/108/EG, 2011/65/EU, EN 60335-

1, EN 60335-2-69, EN 55014-1, EN 55014-2, EN

61000-3-2, EN 61000-3-3.

Festool Group GmbH & Co. KG

Wertstr. 20, D-73240 Wendlingen

Dr. Martin Zimmer

Leiter Forschung, Entwicklung, technische Doku-

mentation

2013-02-20

Absaugmobil Serien-Nr

CTL 26 E 495851, 495853, 495854,

495855

CTL 26 E SD (E/A) 497067, 497068

CTL 26 E AC 496529, 496531, 496532,

496533

CTL 36 E 495484, 495859, 495860,

495861

CTL 36 E AC, CTL 36

E AC-LHS 496537, 496539, 496540

496541, 497989, 498073

CTL 36 E LE 495863, 495864, 496946

CTL 36 E LE AC 496543

CTL 48 E 497708, 497998, 498001,

498009

CTL 48 E LE 498004, 498005

CTL 48 E AC 498011, 498013, 498016,

498024

CTL 48 E LE AC 498019, 498020

Jahr der CE-Kennzeichnung:

CTL 26 E, CTL 36 E, CTL 36 E LE: 2008

CTL 26 E AC, CTL 36 E AC, CTL 36 E LE AC, CTL 36

E AC-LHS: 2010

CTL 48 E, CTL 48 E LE, CTL 48 E AC, CTL 48 E LE

AC: 2011

Absaugmobil Serien-Nr

Otros manuales para CLEANTEX Series

Este manual sirve para los siguientes modelos

Tabla de contenidos

Idiomas:

Otros manuales de Aspiradora de Festool

Festool

Festool CLEANTEX CTL 26 E SD Instrucciones de instalación

Festool

Festool CTM 22 E SG Manual de usuario

Festool

Festool CTM 26 E Instrucciones de instalación

Festool

Festool CTM 26 E Instrucciones de instalación

Festool

Festool SRM 45 E-LHS 225 Planex Manual de usuario

Festool

Festool CT 33 E Manual de usuario

Festool

Festool CT MINI Manual de usuario

Festool

Festool CTM 26 E AC Manual de usuario

Festool

Festool CT 17 E Instrucciones de instalación

Festool

Festool CLEANTEX CTL 26 E SD Instrucciones de instalación

Festool

Festool CTC SYS I Manual de usuario

Festool

Festool CTL MINI Instrucciones de instalación

Festool

Festool CT 15 E Manual de usuario

Festool

Festool CLEANTEX CT 26 E Manual de usuario

Festool

Festool CTL 48 E LE EC/B22 R1 Instrucciones de instalación

Festool

Festool CLEANTEX CTH 26 E/a Manual de usuario

Festool

Festool CLEANTEC CTLC MINI I Manual de usuario

Festool

Festool CLEANTEC CTLC MIDI I Manual de usuario

Festool

Festool CTH 26 E/a Manual de usuario

Festool

Festool CTL 44 E Manual de usuario

Festool

Festool CTL Series Instrucciones de instalación

Festool

Festool CTL Series Instrucciones de instalación

Festool

Festool CT 26 E HEPA Manual de usuario

Festool

Festool CTM 22 E SG Manual de usuario

Manuales populares de Aspiradora de otras marcas

Bissell

Bissell LittleGreen Proheat 1425 Series Manual de usuario

Panasonic

Panasonic MC-YL637S147-AE Manual de usuario

NEFF

NEFF N17XH10 0 Series Manual de usuario

LG A9 Series Manual de usuario

Oreck

Oreck Cordless Captura BK51700 Series Manual de usuario

Kogan

Kogan KAVACROBVWA Manual de usuario

Kränzle

Kränzle VENTOS 50 ID Guía del usuario

EVVO

EVVO Ai35 Manual de usuario

DeWalt

DeWalt DWH200D Manual de usuario

Pontec

Pontec Pondomatic Vacuum Cleaner Manual de usuario

Cleanmaxx

Cleanmaxx PC-P007E Manual de usuario

Exido

Exido 240-114 Manual de usuario

RIDGID

RIDGID WD1685AU0 Manual de usuario

Ezviz

Ezviz RE4P Manual de usuario

STG global

STG global TANVAC HDV3000 Manual de usuario

Shark

Shark ROTATOR PRO COMPLETE NV550 Series Manual de usuario

Factory

Factory M3340 Manual de usuario

Shop-Vac

Shop-Vac VN92 SERIES Manual de usuario
