Festo PEV-1/4-B Manual de usuario

Bedienungsanleitung

Druckschalter

Typ PEV-1/4-B(-OD)

Typ PEV-1/4-SC-OD

Operating instructions

Pressure switch

Type PEV-1/4-B(-OD)

Type PEV-1/4-SC-OD

Einbau und Inbetriebnahme

nur von qualifiziertem Fachpersonal,

gemäß Bedienungsanleitung.

Fitting and commissioning to be

carried out by qualified personnel

only in accordance with the operating

instructions.

Es bedeuten/Symbols:

Warnung

Warning, Caution

Hinweis

Note

Recycling

Zubehör

Accessories

386 354

9808b D/GB 1

Bedienteile und Anschlüsse

1Operating parts and

connections

Schutzkappe abnehmbar

Sichtfenster für Druckeinstellungsanzeige

(nur bei PEV-1/4-SC-OD)

Einstellschraube für Schaltpunkt

Einstellbolzen für Hysterese (Schutz-

kappe abnehmen; nur bei PEV-1/4-B-OD)

Elektrischer Anschluß

Durchgangsbohrungen zur Befestigung

Pneumatischer Anschluß

Elektrisches Schaltergehäuse

(lackgesicherte Schrauben nicht lösen)

Removable protective cap

Inspection window for pressure

setting display (only with PEV-1/4-SC-OD)

Adjusting screw for switching point

Adjusting bolt for hysteresis (remove

protective cap; only with PEV-1/4-B-OD)

Electrical connection

Through holes for fastening

Compressed air connection

Electric switch housing (Do not loosen

the screws secured by paint)

PEV-1/4-B-OD PEV-1/4-SC-OD

Bild 1/Fig. 1

PEV-1/4-...

9808b D/GB 2

Funktion und Anwendung

Der Druckschalter PEV-... öffnet oder

schließt einen elektrischen Stromkreis

beim Erreichen eines einstellbaren

Druckwertes (Wechsler). Durch das An-

steigen des Drucks wird eine Membran

bewegt. Die Auslenkung hängt von der

Druckkraft und der einstellbaren Feder-

vorspannung ab. Bei einer definierten

Auslenkung der Membran wird ein Mi-

kroschalter betätigt, der die elektrischen

Kontakte schließt bzw. öffnet.

Der PEV-... wird bestimmungsgemäß

eingesetzt zur Erzeugung von Überwa-

chungssignalen für Steuerungen.

Voraussetzungen für den

Produkteinsatz

Allgemeine, stets zu beachtende Hin-

weise für den ordnungsgemäßen und si-

cheren Einsatz des Produkts:

•Halten Sie die angegebenen

Grenzwerte ein z.B. für Drücke,

Kräfte, Momente, Massen, Tempera-

turen.

Function and application

The pressure switch PEV-... interrupts or

closes an electrical circuit when a preset

pressure value is reached (changeover

contact function). As the pressure rises,

this causes a diaphragm to move. The

deflection of the diaphragm depends on

the pressure force and the adjustable in-

itial spring tension. At a defined deflec-

tion of the diaphragm, a microswitch is

actuated and closes the electrical con-

tacts.

The PEV-... is designed for generating

monitoring signals for control systems.

Safety conditions

These general conditions for the correct

and safe use of the product must be ob-

served at all times:

•Please observe the limits for pres-

sures, forces, torque values, masses,

speeds, temperatures and electrical

voltages.

LF-...

LR-...

Bild 2/Fig. 2

9808b D/GB 3

•Sorgen Sie für ordnungsgemäß auf-

bereitete Druckluft.

•Berücksichtigen Sie die vorherr-

schenden Umgebungsbedingungen.

•Beachten Sie die Vorschriften der Be-

rufsgenossenschaft, des Technischen

Überwachungsvereins oder entspre-

chende nationale Bestimmungen.

•Entfernen Sie alle Transportvorkeh-

rungen wie Schutzwachs, Folien,

Kartonagen.

Die Entsorgung der einzelnen Werk-

stoffe in Recycling-Sammelbehälter

ist möglich.

•Berücksichtigen Sie die Warnungen

und Hinweise

- am Produkt

- in dieser Bedienungsanleitung.

•Verwenden Sie das Produkt im

Originalzustand ohne jegliche

eigenmächtige Veränderung.

•Please ensure that there is a supply

of correctly-prepared compressed air.

•Please make allowance for the pre-

vailing environmental conditions.

•Please comply with national and lo-

cal safety laws and regulations.

•Remove all packaging such as

protective wax, foils and cardboard.

The individual materials can be dis-

posed of in recycling containers.

•Please observe any warnings and in-

structions given

- on the product

- in these operating instructions.

•Unauthorised product modification is

not permissible.

C%mbar

Bild 3/Fig. 3

PEV-1/4-...

9808b D/GB 4

Einbau

mechanisch

•Drehen Sie Schrauben zur Befes-

tigung (M5) in die Durchgangs-

bohrungen

pneumatisch

•Verschlauchen Sie den PEV-... mit

dem Druckluftanschluß G 1/4

(Anziehdrehmoment: max. 20 Nm).

elektrisch

•Entscheiden Sie sich für eine der

folgenden Winkeldosen:

In beiden Fällen ist ein Kabel (z.B.

4 x 0,5 mm2 / 5 x 0 ,5 mm2) selbst

zu montieren (siehe DIN 43 650).

Fitting

Mechanical

•Screw the M5 fastening screws into

the through holes

Pneumatic

•Connect the PEV-... to the com-

pressed air connection G 1/4 (tight-

ening torque max. 20 Nm).

Electrical

•Choose one of the following angled

sockets:

In both cases, you should fit a cable

(e.g. 4 x 0.5 mm2/ 5 x 0.5 mm2)

according to DIN 43 650.

Winkel-

dose a) MSSD-

C-4P b) PEV-1/4-

WD-...

Produkt-

status Zubehör (MSSD-C-4P im

Lieferumfang des PEV-1/4-B)

Zusatz-

funktion -- Zustandsanzeige

über LEDs

Kabelart 4-adrig

(Ø 6-8 mm) 5-adrig

(Ø 8-10 mm)

Bild 4

Angled

socket a) MSSD-

C-4P b) PEV-1/4-

WD-...

Product

status Accessory (MSSD-C-4P inclu-

ded in delivery of PEV-1/4-B)

Special

function -- LEDs for

Status display

Cable

type 4-core

(Ø 6-8 mm) 5-core

(Ø 8-10 mm)

Fig. 4

9808b D/GB 5

•Stellen Sie sicher, daß das Kabel fol-

gendermaßen verlegt ist:

- quetschfrei

- knickfrei

- dehnungsfrei

a) Verkabelung mit Winkeldose

MSSD-C-4P:

•Verkabeln Sie die Winkeldose nach

folgendem Anschlußbild:

•Ensure that the cable is laid so that

it is

- not crushed

- not kinked

- free of strain

a) Wiring with angled socket

MSSD-C-4P:

•Wire the angled socket according to

the table below.

MSSD-C-4P

Bild 7/Fig. 7

Pin no. Connections

1 Rating voltage:

0...250 V AC

0...125 V DC

2 N.C. contact

3 N.O. contact

4Earth

Fig. 6

Pin-Nr. Anschlüsse

1 Schaltspannung:

0...250 V AC

0...125 V DC

2 Öffner Ausgang

3 Schließer Ausgang

4 Erdung

Bild 6

Bild 5/Fig.5

PEV-1/4-...

9808b D/GB 6

b) Verkabelung mit Winkeldose

PEV-1/4-WD-...:

1. Drehen Sie die Befestigungsschraube

(A) am Kopfende der Winkeldose

ganz heraus (gut verwahren).

2. Demontieren Sie die gelöste

Anschlußplatte (B).

3. Verkabeln Sie die Winkeldose PEV-1/4-

WD-... nach folgendem Anschlußbild:

4. Schieben Sie die Winkeldose auf den

Druckschalter PEV-... (Verdreh-

sicherung berücksichtigen).

5. Drehen Sie die Befestigungsschraube

(A) ein.

b) Wiring with angled socket

PEV-1/4-WD-...:

1. Unscrew completely the fastening

screw (A) at the head of the angled

socket (keep in safe place).

2. Remove the loosened connector

plate (B).

3. Wire the angled socket PEV-1/4-WD-...

according to the table below.

4. Push the angled socket onto the

pressure switch PEV-... (ensure that

contacts fit correctly).

5. Insert and tighten the fastening

screw (A).

PEV-1/4-WD-...

Bild 10/Fig. 10

Type PEV-1/4-WD-

LED 24 PEV-1/4-WD-

LED 230

Pin No. Connections

1 Voltage rating:

15...30 V DC 150...230 V AC

2 N.C. contact

3 N.O. contact

40V

5Earth

Fig. 9

Typ PEV-1/4-WD-

LED 24 PEV-1/4-WD-

LED 230

Pin-Nr. Anschlüsse

1 Schaltbare Spannung:

15...30 V DC 150...230 V AC

2 Öffner Ausgang

3 Schließer Ausgang

40V

5Erdung

Bild 9

(B)

(A)

Bild 8/Fig.8

9808b D/GB 7

PEV-1/4-B(-OD)

Bild 11/Fig. 11

Bild 12/Fig. 12

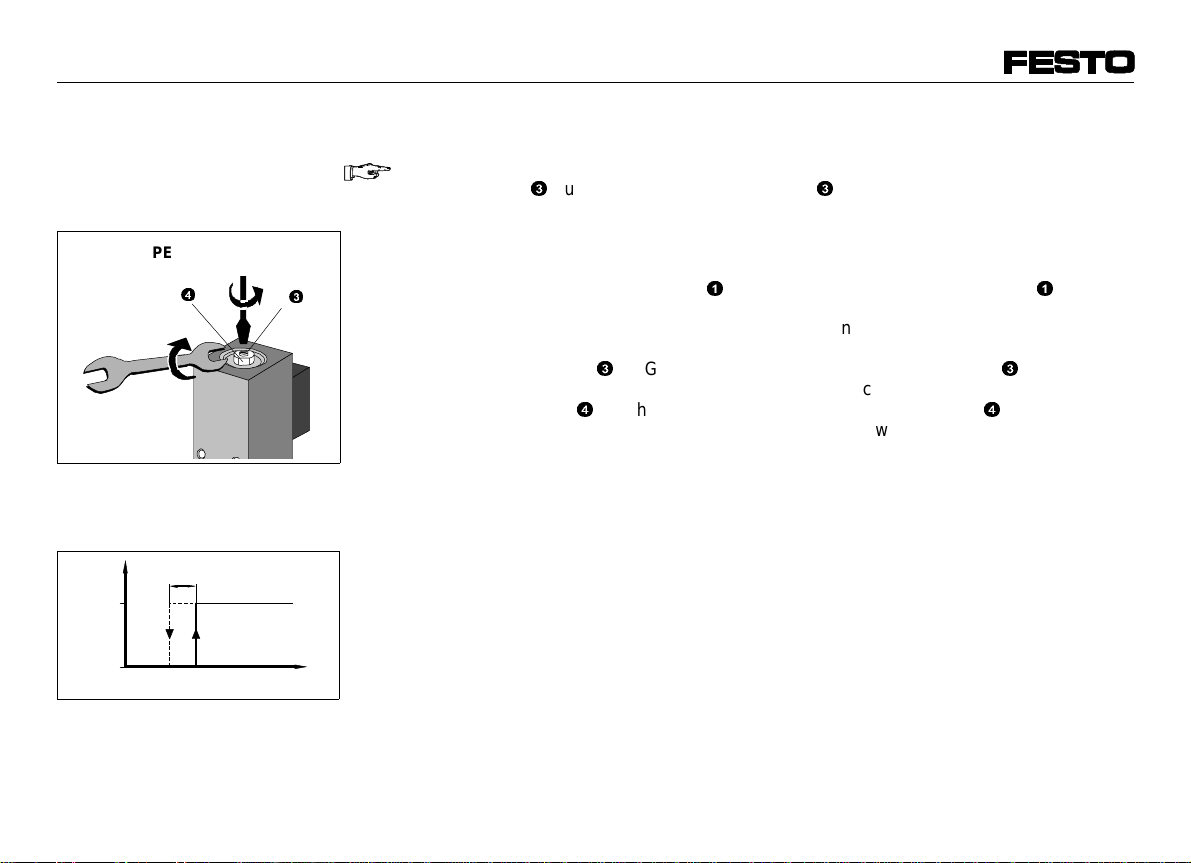

Inbetriebnahme

•Beachten Sie, daß die Einstell-

schraube

nur beim Drehen im Ge-

genuhrzeigersinn einen Anschlag hat.

Zur Schaltpunkteinstellung des PEV-

1/4-B(-OD):

1. Entfernen Sie die Schutzkappe

2. Drehen Sie die Einstellelemente

wie folgt (Grundstellung):

- Einstellschraube

im Gegenuhr-

zeigersinn

- Einstellbolzen

im Uhrzeigersinn

[SW11]

bis zum Anschlag.

Legende zu Bild 12:

Schaltverhalten eines Druckschalters

oberer Schaltdruck: : po

unterer Schaltdruck: : pu

Hysterese : Hy

Commissioning

•Please note that the adjusting screw

has a stop only when turned in an

anti-clockwise direction.

Setting the switching point of PEV-1/4-

B(-OD):

1. Remove the protective cap

2. Turn the adjusting elements as follows

(basic setting):

- Turn adjusting screw

anti-clockwise

- Turn adjusting bolt

clock-wise [A/F11]

as far as possible.

Key to Fig. 12:

Switching reaction of a pressure switch

upper switching pressure : po

lower switching pressure : pu

hysteresis : Hy

PEV-1/4-...

9808b D/GB 8

3. Prüfen Sie das Ausgangssignal am

PEV-... wie folgt:

mit Winkeldose

PEV-1/4-WD-... mit Winkeldose

MSSD-C-4P

Bestromen der elek-

trischen Anschlüs-

se 1 und 4 mit der

Schaltspannung.

Verkabeln der elek-

trischen Anschlüsse

1 und 2 mit einem

Durchgangsprüfer.

4. Belüften Sie den PEV-... mit dem

gewünschten unteren Schaltdruck

(z.B. 6 bar).

Dazu ist ein Kontrollmanometer

erforderlich.

Die Anzeige ist wie folgt:

Winkeldose PEV-WD Winkeldose MSSD

Die gelbe LED

leuchtet Durchgangsprüfer

setzt zurück

3. Test the output signal on the PEV-...

as follows:

With angled socket

PEV-1/4-WD-... With angled socket

MSSD-C-4P

Apply the switching

voltage to connec-

tions 1 and 4.

Wire the electrical

connections 1 and

2 with a continuity

tester.

4. Apply the desired lower switching

pressure to the PEV-... (e.g. 6 bar).

A checking manometer is required for

this.

The display is as follows:

angled socket PEV-WD angled socket MSSD

The yellow LED will

light up Continuity tester

is reset

MSSD-C-4P

Bild 13/Fig. 13

PEV-1/4-WD-...

9808b D/GB 9

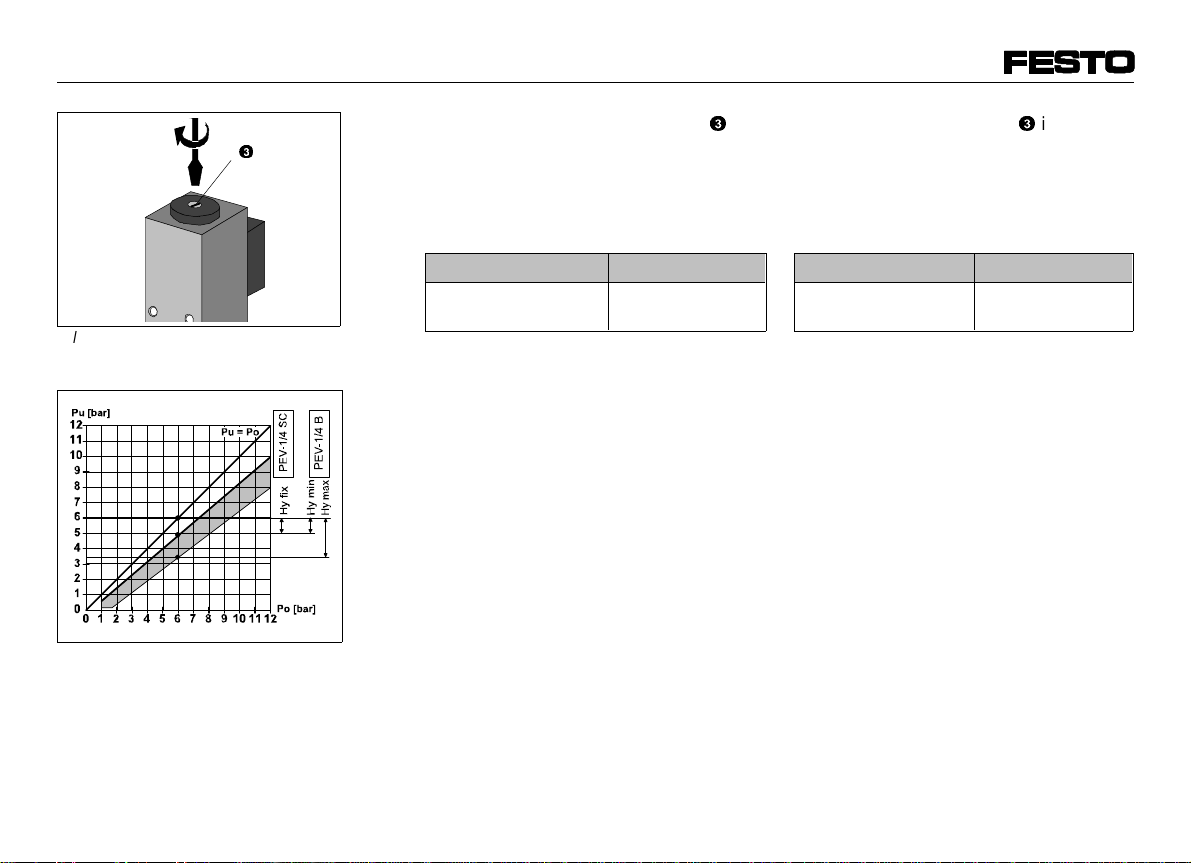

5. Drehen Sie die Einstellschraube

Uhrzeigersinn soweit bis der PEV-...

schaltet (unterer Schaltdruck

erreicht).

Die Anzeige ändert sich wie folgt:

Winkeldose PEV-WD Winkeldose MSSD

Die grüne LED

leuchtet Durchgangsprüfer

reagiert

Zur Hystereseeinstellung:

6. Beaufschlagen Sie den PEV-... mit

dem oberen Schaltdruck po

(unterer Schaltdruck puplus

gewünschte Hysterese Hy[siehe

hierzu Diagramm in Bild 15]).

Die Anzeige bleibt unverändert.

5. Turn the adjusting screw

in a clock-

wise direction until the PEV-...

switches (lower switching point

reached).

The display changes as follows:

angled socket PEV-WD angled socket MSSD

The green LED will

light up Continuity tester

reacts

Setting the hysteresis

6. Apply the upper switching point po

to the PEV-...

(lower swithing point puplus desired

hysteresis Hy[see diagramm in

Fig. 15]).

The display does not change.

Bild 15/Fig. 15

Bild 14/Fig. 14

PEV-1/4-...

9808b D/GB 10

Otros manuales para PEV-1/4-B

Este manual sirve para los siguientes modelos

Tabla de contenidos

Otros manuales de Cambiar de Festo

Festo

Festo SMPO-1-H-B Manual de usuario

Festo

Festo SME-1 Series Manual de usuario

Festo

Festo SME-8-K-LED-230 Manual de usuario

Festo

Festo PEV-1/4-B-M12 Manual de usuario

Festo

Festo SMT-8M-***-24V Series Manual de usuario

Festo

Festo VABF-S4-A2G2 Series Manual de usuario

Festo

Festo PE-PK Series Manual de usuario

Festo

Festo VPEV-W-***-LED-GH Series Manual de usuario

Festo

Festo CAMC-G-S Series Manual de usuario

Festo

Festo EAPM-G1 SLS Series Manual de usuario

Festo

Festo SRBE EX Series Manual de usuario

Festo

Festo EduTrainer 576309 Manual de usuario

Festo

Festo DAPZ AR Series Manual de usuario

Festo

Festo SMT-8-SL-PS-...-B Series Manual de usuario

Festo

Festo PE-PK Series Manual de usuario

Festo

Festo SME-CDC-DS-24V-SQM8 Manual de usuario

Festo

Festo SMEO-4 Series Manual de usuario

Festo

Festo SME-1-B Manual de usuario

Festo

Festo SMTO-4 Series Manual de usuario

Festo

Festo SME-8 Series Manual de usuario

Festo

Festo SMT-8M-A-...-24V-E Series Manual de usuario

Festo

Festo SRBF-C series Manual de usuario

Festo

Festo SMT-10G-...-24V Series Manual de usuario

Festo

Festo SMTSO-8E-PS-M...-LED-24 Series Manual de usuario

Manuales populares de Cambiar de otras marcas

URC

URC Total Control MFS-8 Manual de usuario

Azbil

Azbil HPQ-D11 Manual de usuario

Sony

Sony DFS-900M Manual de usuario

SICK

SICK i17S Manual de usuario

F&F

F&F SZR-277 Manual de usuario

Shure

Shure UAMS/BK Manual de usuario

Dräger

Dräger X-zone Switch Off Manual de usuario

Asco

Asco Joucomatic 349 Series Manual de usuario

BT Mini Hub Manual de usuario

D-Link

D-Link DES-1226G Manual de usuario

Johnson Controls

Johnson Controls FS80-C Manual de usuario

Alcatel-Lucent

Alcatel-Lucent 7450 ESS-12 Manual de usuario

MicroNet

MicroNet SP1200A Manual de usuario

Ruijie

Ruijie RG-PF2920 Series Manual de instalación y funcionamiento

Altinex

Altinex DA1914SX Manual de usuario

MiLAN

MiLAN MIL-SM2401M Manual de usuario

RJM

RJM MASTERMIND PBC/6X Manual de usuario

Atlas

Atlas MMK-KVM8 Manual de usuario
