Festo SME-8 Series Manual de usuario

392 515

Bedienungsanleitung

Elektrischer

Näherungsschalter

Typ SME-8..-...

Operating instructions

Electrical

proximity switch

Type SME-8..-...

Einbau und Inbetriebnahme

nur von qualifiziertem Fachpersonal,

gemäß Bedienungsanleitung.

Fitting and commissioning to be

carried out by qualified personnel

only in accordance with the operating

instructions.

Es bedeuten/Symbols:

Warnung

Warning, Caution

Hinweis

Note

Recycling

Zubehör

Accessories

9904e D/GB 1

1Bedienteile und Anschlüsse

1 Schraube zur Klemmbefestigung

Klemmplatte

Kabel für elektrischen Anschluß

Stecker für elektrischen Anschluß

Anzeige des Schaltzustandes

(gelbe LED)

Clip zur Befestigung

Funktion und Anwendung

Der SME-8..-... ist ein elektrischer

Näherungsschalter. Der interne Reed-

kontakt wird magnetisch betätigt und

schließt einen elektrischen Stromkreis.

Der SME-8..-... wird zur Abfrage

der Kolbenstellung an Zylindern mit

integrierter Sensornut eingesetzt.

Bild 1/Fig. 1

Operating parts/ connections

Screw for clamp fastening

Clamping plate

Cable for electrical connection

Plug for electrical connection

Display of switching status

(yellow LED)

Clip for fastening

Function and application

The SME-8..-... is an electrical

proximity switch. The internal reed

contact is actuated magnetically and

completes an electrical circuit.

The SME-8..-... is designed for

interrogating the position of the

piston on cylinders with integrated

sensor groove.

SME-8..-...

9904e D/GB 2

Voraussetzungen für den

Produkteinsatz

•Allgemeine, stets zu beachtende Hin-

weise für den ordnungsgemäßen

und sicheren Einsatz des Produkts:

•Halten Sie die angegebenen Grenz-

werte ein (z.B. Kräfte, Momente,

Temperaturen, elektrische Daten).

•Berücksichtigen Sie die vorherr-

schenden Umgebungsbedingungen.

•Beachten Sie die Vorschriften der

Berufsgenossenschaft, des Techn.

Überwachungsvereins, die VDE-

Bestimmungen oder entsprechende

nationale Bestimmungen.

•Entfernen Sie alle Transportvorkeh-

rungen wie Schutzwachs, Folien,

Kappen und Kartonagen.

Die Entsorgung der einzelnen Werk-

stoffe in Recycling-Sammelbehälter

ist möglich.

•Verwenden Sie das Produkt im Origi-

nalzustand ohne jegliche eigenmäch-

tige Veränderung.

Safety conditions

•These general conditions for the

correct and safe use of the product

must always be observed.

•Please observe the limits for

pressures, forces, torques, masses,

speeds, temperatures, electric

voltages.

•Please observe the prevailing

ambient conditions.

•Please comply with national and

local safety laws and regulations.

•Remove all packaging such as

protective wax, foils (polyamide,

caps (polyethylene).

The individual materials can be dis-

posed of in recycling containers.

•Unauthorized product modification

is not permitted.

%mbar

Bild 2/Fig. 2

9904e D/GB 3

Product summary

4Produktübersicht

Typ Kabelversion Steckerversion Spannung Kontakt warmfest Clipversion

Kabelabgang Steckerabgang

quer längs quer längs DC 24 V AC 230 V N.C. N.O.

SME-8-O-K-LED-24 ●●●

SME-8C-KL-LED-24 ●●●●

SME-8C-KQ-LED-24 ●●●●

SME-8-K-LED-230 ●●●●

SME-8C-KL-LED-230 ●●●●●

SME-8C-KQ-LED-230 ●●●●●

SME-8-K-24-S6 ●●●●

SME-8C-KQ-24-S6 ●●●●●

SME-8C-SL-LED-24 ●● ● ●

SME-8C-SQ-LED-24 ●● ●●

diagonal longitudinal diagonal longitudinal DC 24 V AC 230 V N.C. N.O.

Cable exit Plug exit heat-

Type Cable version Plug version Voltage Contact resistant Clip version

Bild 3/Fig. 3

SME-8..-...

9904e D/GB 4

Einbau

mechanisch

Bei Näherungsschaltern in Clipversion:

•Positionieren Sie die Klemmplatte

parallel zur Nut.

Dadurch wird vermieden, daß die

Klemmplatte das Einführen in die Be-

festigungsnut behindert.

Für alle Varianten:

•Wählen Sie eine der Einbau-

varianten:

Fitting

Mechanical

Proximity switches in clip version

•Position the clamping plate parallel

to the groove.

This will prevent the clamping plate

from obstructing the fastening

groove.

For all variants

•Select one of the fitting variants

Bild 4/Fig.4

SME-8-... SME-8C-...

Einschieben des

Sensors parallel zur

Längsachse durch:

- den Abschlußdeckel

mit Einführnut

- die Einführaussparung

nahe dem Zylinder-

deckel

- das Profil mit

Einbauaussparung

Einclipsen des

Sensors an

beliebiger

Stelle der Nut

Bild 6

SME-8-... SME-8C-...

Bild 5/Fig.5

SME-8-... SME-8C-...

Push in the sensor

parallel to the longitu-

dinal axis through the:

- cover with insert

groove;

- insert recess near the

cylinder cover;

- profile with fitting

recess

Clip the

sensor into

any position

in the groove

Fig.6

9904e D/GB 5

•Plazieren Sie den SME-8..-...

wie folgt:

- noch verschiebbar in der Zylindernut

- ohne weitere ferromagnetische

Gegenstände im Nahbereich des

SME-8-..-...

•Vermeiden Sie stromführende Kabel

in der Nähe des SME-8..-... .

Dadurch verhindern Sie magnetisch

induzierte Fehlschaltungen.

•Position the SME-8..-... so that:

- it can still be moved in the cylinder

groove;

- there are no further ferromagnetic

objects in the vicinity of the SME-8...

•Do not place cables

carrying current too close to the

SME-8..-... .

In this way you can avoid magneti-

cally induced inadvertent wrong

operations.

unbedingt zu

vermeiden möglichst zu

vermeiden

Kabel schräg

oder senkrecht

zur Längsachse

des SME-8...

Kabel parallel zur

Längsachse des

SME-8...

Kabel parallel

zum

Anschlußkabel

Kabel schräg oder

senkrecht zum

Anschlußkabel

Bild 7

Avoid at all costs Avoid if possible

Cable diagonal or

vertical to the longi-

tudinal axis of the

SME-8...

Cable parallel to

the longitudinal

axis of the

SME-8...

Cable parallel to

the connecting

cable

Cable diagonal

or vertical to the

connecting cable

Fig. 7

Bild 8/Fig. 8

SME-8..-...

9904e D/GB 6

Bei Auftreten von magnetischen Störfel-

dern (z.B. beim Schweißen):

•Schützen Sie den SME-8..-... durch

eine ferritische Abschirmung

(z.B. mit Trafoblech) vor Fremdbe-

einflussung.

Die Abschirmung muß außerhalb

des Nahbereichs (> 10 mm)

des SME-8..-... erfolgen.

Bei Parallelanordnung von Zylindern mit

Magnetkolben:

•Plazieren Sie die SME-8..-...

möglichst weit auseinander.

Damit minimieren Sie Störeinflüsse

durch andere Magnete.

elektrisch

Bei Kabellängen größer 10 m, kapaziti-

ven Lasten (z. B. SPS) oder induktiven

Lasten:

•Verwenden Sie eine Schutzbeschal-

tung laut Katalog oder DIN 43235.

If magnetic interference occurs

(e.g. during welding),

•you should protect the SME-8..-...

with ferritic screening (e.g. with

transformer sheet steel) against

external interference.

The screening must not be in the im-

mediate vicinity (> 10 mm) of the

SME-8..-....

In the case of parallel arrangements

of cylinders with magnetic piston,

•the SME-8..-... should be placed as

far as possible from each other.

In this way you can minimize inter-

ference from other magnets.

Electrical

With cables longer then 10 m, capacitve

loads (e.g. PLC) or inductive loads:

•Use a protective circuit as per catalo-

gue or DIN 43235.

9904e D/GB 7

Bei SME-8..-... mit Zweileiteranschluß:

•Verwenden Sie diesen nur mit Last.

Sie erzeugen sonst einen

Kurzschluß.

Bei Betrieb mit Gleichspannung:

•Achten Sie auf die Polung des

Schalters.

Sonst spricht die Leuchtdiode

nicht an.

Zur elektrischen Trennung der Betriebs-

spannung:

•Verwenden Sie nur Netzteile, die

eine sichere elektrische Trennung

der Betriebsspannung nach

IEC 742 / EN 60742 / VDE 0551 mit

mindest. 4 kV Isolationsfestigkeit

gewährleisten (Protected Extra-Low

Voltage, PELV).

Schaltnetzteile sind zulässig, wenn

sie die sichere Trennung im Sinne

der EN 60950 / VDE 0805

gewährleisten.

An SME-8-... with two-wire configuration

•should only be used with a load.

Otherwise there will be a

short circuit.

If the SME-8..-... is operated with direct

current,

•check the polarity of the switch.

Otherwise the LED will not light up.

Electrical isolation of the operating vol-

tages

•Use only power units with guarantee

reliable isolation of the operating volt-

ages as per IEC 742 / EN 60472 /

VDE 0551 with at least 4 kV isola-

tion resistance (protected extra low

voltage, PELV).

Switch power packs are permitted if

they guarantee reliable isolation in

accordance with EN 60950 / VDE

0805.

Bild 10/Fig.10

( )

N.O.

Bild 9/Fig.9

SME-8..-...

9904e D/GB 8

•Verkabeln Sie den SME-8..-... nach

Plan a), b), c) oder d).

Bei SME-8..-... in Steckerversion:

•Drehen Sie die Zugentlastungsmut-

tern der Dosen max. mit 0,3 Nm fest.

Bei SME-8..-... in Kabelversion:

•Stellen Sie sicher, daß die Kabel fol-

gendermaßen verlegt sind:

- quetschfrei

- knickfrei

- dehnungsfrei.

Zulässiger Biegeradius siehe Techni-

sche Daten.

•Connect the wiring of the SME-8-..in

accordance with plan a), b), c) or d).

SME-8..-... in plug version

•Tighten the strain relief nuts of the

sockets with max. 0.3 Nm.

SME-8..-... in cable version

•Make sure that the cables are:

- not squashed,

- not bent,

- not stretched.

Please refer to the technical

specifications for the permitted

bending radius.

N.O.

( )

N.O.

N.C.

max. 0.3 Nm

Bild 12/Fig.12

Bild 13/Fig.13

a)Kabelversion / Cable version

3leiter 3-core b)Steckerversion / Plug version

c)Kabelversion / Cable version

2leiter 2-core d)Kabelversion / Cable version

3leiter 3-core

Bild 11a/Fig.11a

Legende für Kabel oder Dose des

Typs SIM-...

Key for cable or sockets

Type SIM-...

BK =Schwarz = Black

BN =Braun = Brown

BU =Blau = Blue

A =Last = Load

N.O. =Schließer = normal

open

N.C. =Öffner = normal

closed

Bild 11/Fig. 11

9904e D/GB 9

Inbetriebnahme

•Bestromen Sie den SME-8..-...

•Positionieren Sie den Zylinder-Kol-

ben an die Stelle, die Sie mit dem

SME-8..-... abfragen wollen.

•Verschieben Sie den SME-8..-...

folgendermaßen:

•Positionieren Sie den Schalter an

der halben Strecke zwischen Ein-

und Ausschaltzustand.

6Commissioning

•Apply current to the SME-8..-...

•Place the cylinder piston in the positi-

on which you wish to interrogate

with the SME-8..- ... .

•Shift the SME-8..-... as follows:

•Place the switch half way between

the switch-on and switch-off states.

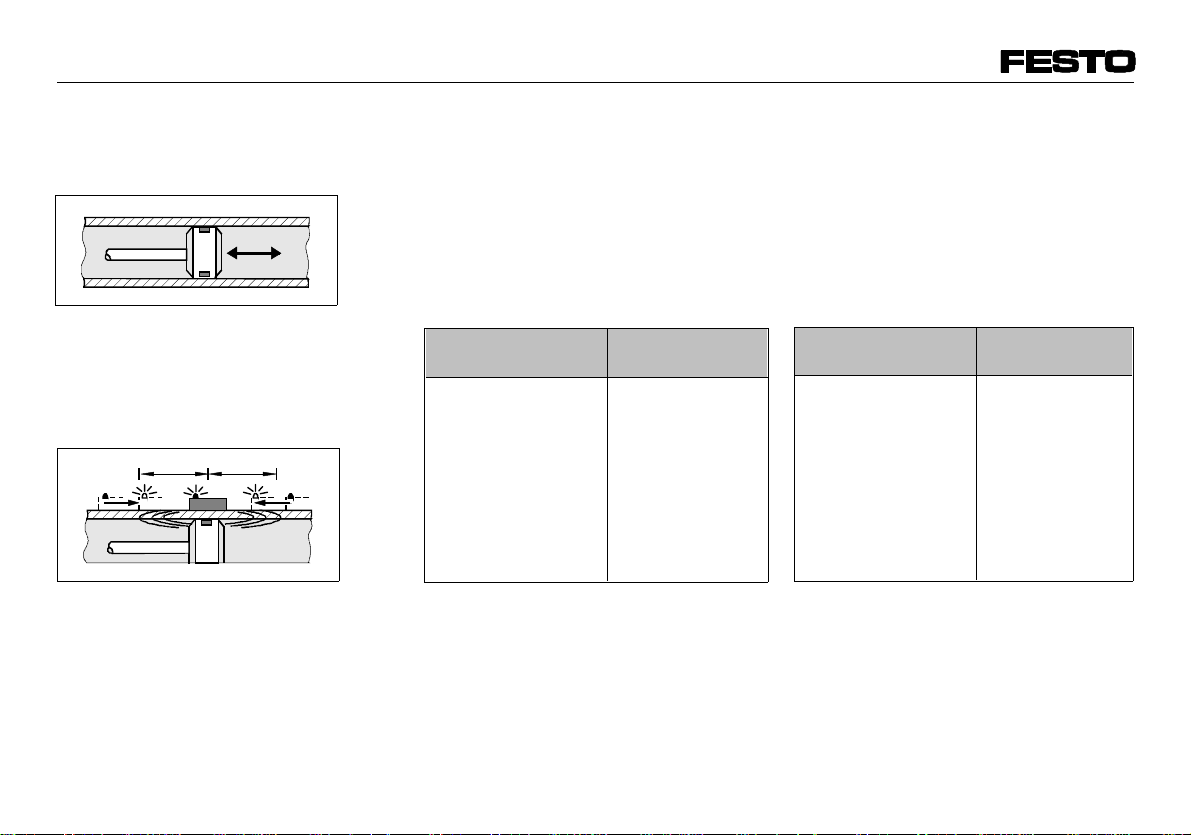

Handlung Resultat/

Rückmeldung

Entlang der Zylinder-

achse

- zunächst bis er

umschaltet,

- dann einige Milli-

meter weiter in

die gleiche Rich-

tung bis er zurück-

schaltet

erkennbar durch:

- Schaltzustands-

anzeige (LED)

- Anzeige (LED)

erlischt

Bild 15a

Action Result /

response

Along the cylinder

axis

- at first until it

switches,

- then a few milli-

metres further in

the same direction

until it switches

back

Recognizable by:

- switching status

display (LED)

- Display (LED) is

blank

Fig. 15a

Bild 14/Fig.14

1/2 1/2

Bild 15/Fig.15

SME-8..-...

9904e D/GB 10

Otros manuales para SME-8 Series

Este manual sirve para los siguientes modelos

Tabla de contenidos

Otros manuales de Cambiar de Festo

Festo

Festo EAPM-G1 SLS Series Manual de usuario

Festo

Festo SRBF-C series Manual de usuario

Festo

Festo SME-8-K-...-LED-24 Series Manual de usuario

Festo

Festo SME-CDC-DS-24V-SQM8 Manual de usuario

Festo

Festo SMT-10G-...-24V Series Manual de usuario

Festo

Festo EAPM-L5-70-SLM Manual de usuario

Festo

Festo Compact Performance CP-FB6-E Guía rápida

Festo

Festo PEV-1/4-B-M12 Manual de usuario

Festo

Festo PEV-1/4-B Manual de usuario

Festo

Festo DAPZ AR Series Manual de usuario

Festo

Festo SME-1-B Manual de usuario

Festo

Festo SMTSO-1 Series Manual de usuario

Festo

Festo VPEV-1/8-M12 Manual de usuario

Festo

Festo SME-1 Series Manual de usuario

Festo

Festo EduTrainer 576309 Manual de usuario

Festo

Festo PENV O-S-L-GH Series Manual de usuario

Festo

Festo SMTSO-8E-PS-M...-LED-24 Series Manual de usuario

Festo

Festo SME-8 Series Manual de usuario

Festo

Festo SRBF-C series Manual de usuario

Festo

Festo PE-PK Series Manual de usuario

Festo

Festo VPE-1/8 Manual de usuario

Festo

Festo SME-8M-xxx-24V series Manual de usuario

Festo

Festo PEV-1/4A-SW27-B-OD Manual de usuario

Festo

Festo SMTO-1 C Series Manual de usuario

Manuales populares de Cambiar de otras marcas

URC

URC Total Control MFS-8 Manual de usuario

Azbil

Azbil HPQ-D11 Manual de usuario

Sony

Sony DFS-900M Manual de usuario

SICK

SICK i17S Manual de usuario

F&F

F&F SZR-277 Manual de usuario

Shure

Shure UAMS/BK Manual de usuario

Dräger

Dräger X-zone Switch Off Manual de usuario

Asco

Asco Joucomatic 349 Series Manual de usuario

BT Mini Hub Manual de usuario

D-Link

D-Link DES-1226G Manual de usuario

Johnson Controls

Johnson Controls FS80-C Manual de usuario

Alcatel-Lucent

Alcatel-Lucent 7450 ESS-12 Manual de usuario

MicroNet

MicroNet SP1200A Manual de usuario

Ruijie

Ruijie RG-PF2920 Series Manual de instalación y funcionamiento

Altinex

Altinex DA1914SX Manual de usuario

MiLAN

MiLAN MIL-SM2401M Manual de usuario

RJM

RJM MASTERMIND PBC/6X Manual de usuario

Atlas

Atlas MMK-KVM8 Manual de usuario
