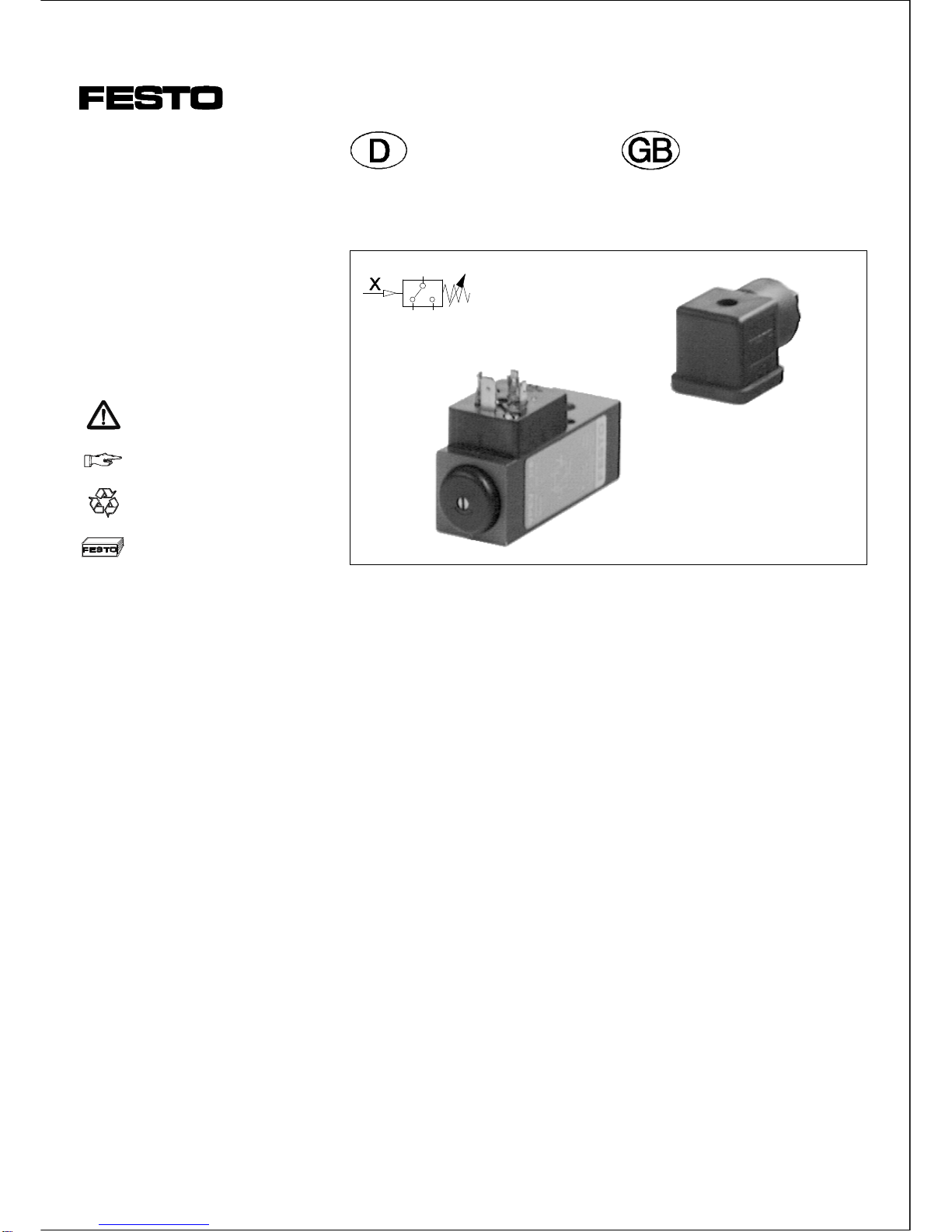

Festo VPEV-1/8 Manual de usuario

Bedienungsanleitung

Vakuumschalter

Typ VPEV-1/8

Operating instructions

Vacuum switch

type VPEV-1/8

Einbau und Inbetriebnahme

nur von autorisiertem Fachpersonal,

gemäß Bedienungsanleitung.

Fitting and commissioning to be

carried out by qualified personnel

only in accordance with the operating

instructions.

Es bedeuten/Symbols:

Warnung

Warning, Caution

Hinweis

Note

Recycling

Zubehör

Accessories

371 336

9702 NH D/GB 1



Bild 1/Fig. 1

Bedienteile und Anschlüsse Operating parts and

connections



Schutzkappe (abnehmbar)

Einstellschraube für Schaltpunkt

Einstellbolzen für Hysterese

Elektrische Anschlüsse

Durchgangsbohrungen zur Befestigung

Vakuumanschluß

Winkeldose Typ MSSD-C

(im Lieferumfang enthalten)



Protective cap (removable)

Adjusting screw for switching point

Adjusting bolt for hysteresis

Electrical connections

Through holes for fastening

Vacuum connection

Angle connector type MSSD-C

(included in delivery)

VPEV-1/8

9702 NH D/GB 2

Function and application

The mechanical vacuum switch VPEV-

1/8 opens or closes an electrical circuit

when a specified vacuum is reached at

the vacuum connection (changeover

switch). The increase in the vacuum

presses a diaphragm against a spring.

The deflection depends on the set initial

tension of the spring. When the maxi-

mum set deflection of the diaphragm is

reached, a microswitch is actuated. This

switch opens or closes the electrical

contacts.

The switching point and the switching

difference (hysteresis) can be set inde-

pendently of each other.

The VPEV-1/8 has been designed for

generating monitoring signals for con-

trollers on systems using vacuum.

Funktion und Anwendung

Der mechanische Vakuumschalter

VPEV-1/8 öffnet oder schließt einen

elektrischen Stromkreis beim Erreichen

eines bestimmten Vakuums am Vakuu-

manschluß (Wechsler). Durch das An-

steigen des Vakuums wird eine Mem-

bran gegen eine Feder gedrückt. Die

Auslenkung hängt von der einstellbaren

Federvorspannung ab. Bei Erreichen

der eingestellten Grenzauslenkung der

Membran wird ein Mikroschalter betä-

tigt, der die elektrischen Kontakte

schließt bzw. öffnet.

Der Schaltpunkt und die Schaltdifferenz

(Hysterese) können unabhängig vonein-

ander eingestellt werden.

Der VPEV-1/8 wird bestimmungsgemäß

eingesetzt zur Erzeugung von Überwa-

chungssignalen für Steuerungen an va-

kuumführenden Anlagen.

9702 NH D/GB 3

Conditions of use

These general conditions for the correct

and safe use of the product must be ob-

served at all times.

•Compare the specified limit values

with your actual application.

The permitted limit values, e.g. for

vacuum, moments and temperatures

must not be exceeded.

•Observe the prevailing ambient

conditions.

•Comply with national and local

safety laws and regulations.

•Remove all packaging such as

protective wax, foils and cartons.

The individual materials can be dis-

posed of in recycling containers.

Voraussetzungen für den

Produkteinsatz

Allgemeine, stets zu beachtende Hin-

weise für den ordnungsgemäßen und si-

cheren Einsatz des Produkts:

•Vergleichen Sie die zulässigen

Grenzwerte mit Ihrem aktuellen Ein-

satzfall.

Die angegebenen Grenzwerte z. B.

für Vakuum, Momente, Temperaturen

dürfen nicht überschritten werden.

•Berücksichtigen Sie die vorherr-

schenden Umgebungsbedingungen.

•Beachten Sie die Vorschriften der Be-

rufsgenossenschaft, des Technischen

Überwachungsvereins oder entspre-

chende nationale Bestimmungen.

•Entfernen Sie alle Transportvorkeh-

rungen wie Schutzwachs, Folien,

Kartonagen.

Die Entsorgung der einzelnen Werk-

stoffe in Recycling-Sammelbehältern

ist möglich.

C%mbar

Bild 2/Fig. 2

VPEV-1/8

9702 NH D/GB 4

•Please observe the warnings and

instructions

- on the product

- in these operating instructions.

•Use the product in its original form.

Unauthorized modification is not

permitted.

Fitting

Mechanical

•Use two M5 screws for fastening in

the through holes

Pneumatic

•Connect the VPEV-1/8 to the

vacuum connection

(1/8" internal thread, tightening

torque: max. 20 Nm).

•Berücksichtigen Sie die Warnungen

und Hinweise

- am Produkt

- in dieser Bedienungsanleitung.

•Verwenden Sie das Produkt im Origi-

nalzustand ohne jegliche eigenmäch-

tige Veränderung.

Einbau

mechanisch

•Verwenden Sie zwei Schrauben M5

zur Befestigung in den Durchgangs-

bohrungen

pneumatisch

•Verschlauchen Sie den VPEV-1/8

mit dem Vakuumanschluß

(1/8 Innengewinde, Anziehdrehmo-

ment: max. 20 Nm).

9702 NH D/GB 5

elektrisch

•Verwenden Sie ein 4-adriges An-

schlußkabel mit Außendurchmesser

6-8 mm (z. B. Anschlußkabel

4 x 0,34 mm2).

Dadurch ist die Schutzart IP 65 ge-

währleistet.

•Drehen Sie die Befestigungsschrau-

be am Kopfende der Winkeldose

ganz heraus (gut verwahren).

Dadurch läßt sich der Einsatz der

Winkeldose demontieren.

•Verkabeln Sie die Winkeldose nach

folgendem Anschlußbild (erforder-

liche Abisolierungslänge 10 mm):

Pin-Nr. Anschlüsse

1 Schaltspannung:

0 ... 250 V AC

0 ... 125 V DC

2ÖffnerAusgang

3 Schließer Ausgang

4 Erdung

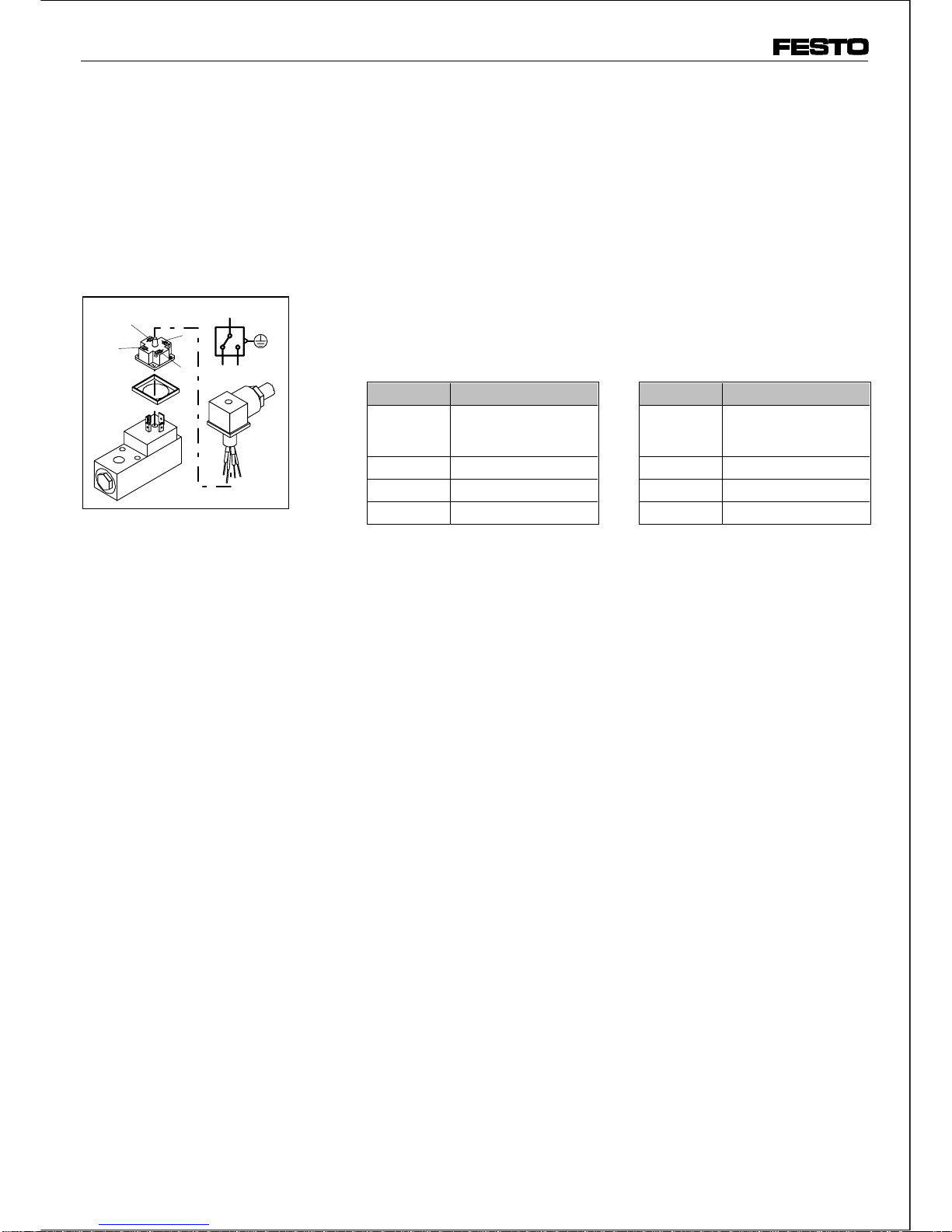

Electrical

•Use a 4-core connecting cable with

outer diameter 6-8 mm (e.g. con-

necting cable 4 x 0.34 mm2).

This will comply with protection class

IP 65.

•Unscrew completely the fastening

screw at the top end of the angle con-

nector (keep it in a safe place).

The fixture of the angle connector can

now be dismantled.

•Connect the angle connector in

accordance with the table below

(10 mm of the insulation must

be removed):

Pin no. Connections

1 Switching voltage:

0 ... 250 V AC

0 ... 125 V DC

2 Open output

3 Close output

4 Earth/ground

Bild 3/Fig. 3

VPEV-1/8

9702 NH D/GB 6

•Stellen Sie sicher, daß die Kabel fol-

gendermaßen verlegt sind:

- quetschfrei

- knickfrei

- dehnungsfrei.

•Befestigen Sie die Winkeldose so,

daß sich pneumatische und elektri-

sche Kabel möglichst nicht kreuzen.

Andernfalls ist ein möglichst kleiner

Durchmesser für den Druckluft-

schlauch zu verwenden (z.B. PU 4).

Inbetriebnahme

Zur Schaltpunkteinstellung

•Beachten Sie, daß die Einstellschrau-

nur beim Drehen im Gegenuhr-

zeigersinn einen Anschlag besitzt.

Legende zu Bild 6:

Schaltverhalten eines Vakuumschal-

ters:

oberes Schaltvakuum :vo

unteres Schaltvakuum :vu

Hysterese :Hy

•- Make sure that the cables are:

- not squashed

- not bent

- not stretched.

•Fasten the angle connector so that

the pneumatic and electrical cables

do not cross each other.

Otherwise, compressed air tubing

with a smaller diameter must be used

(e.g. PU 4).

Commissioning

Setting the switching point

•Please note that adjusting screw

only has a stop when it is turned in

an anti-clockwise direction.

Key to Fig. 6:

Switching reaction of a vacuum

switch:

Upper switching vacuum :vo

Lower switching vacuum :vu

Hysteresis :Hy

Bild 4/Fig. 4

Bild 5/Fig. 5

Bild 6/Fig. 6

9702 NH D/GB 7

•Verkabeln Sie die elektrischen An-

schlüsse 1 und 2 des VPEV-1/8 mit

einem Durchgangsprüfer.

•Vollziehen Sie folgende Schritte:

1. Drehen Sie die Einstellelemente

wie folgt:

- Einstellschraube

im Gegenuhr-

zeigersinn bis zum Anschlag (Ein-

stellung für minimalen Schaltpunkt)

- Einstellbolzen

(SW11) im

Uhrzeigersinn bis zum Anschlag

(Einstellung für min. Hysterese).

Der Durchgangsprüfer reagiert.

2. Beaufschlagen Sie den VPEV-1/8

mit dem gewünschten oberen Schalt-

vakuum (z. B. - 0,8 bar).

Dazu ist ein Kontrollmanometer

erforderlich.

Der Durchgangsprüfer reagiert nicht.

•Insert a continuity tester in the circuit

between connections 1 and 2 of the

VPEV-1/8.

•Proceed as follows:

1. Turn the adjusting elements as follows:

- adjusting screw

in an anti-clock-

wise direction until the stop is

reached (setting for minimum

switching point)

- adjusting bolt

(A/F 11) in a

clockwise direction until the stop

is reached (setting for minimum

hysteresis).

The continuity tester reacts.

2. Apply the desired upper switching

vacuum (e.g. - 0.8 bar) to the

VPEV-1/8.

You must use a test manometer for

this purpose.

The continuity tester does not react.

Bild 7/Fig. 7

Bild 8/Fig. 8

VPEV-1/8

9702 NH D/GB 8

3. Drehen Sie die Einstellschraube

zunächst

- im Uhrzeigersinn soweit, bis der

Durchgangsprüfer reagiert dann

- im Gegenuhrzeigersinn soweit, bis

der Durchgangsprüfer nicht mehr

reagiert (gewünschter Schaltpunkt

mit minimaler Hysterese einge-

stellt).

Zur Hystereseeinstellung:

4. Beaufschlagen Sie den VPEV-1/8 mit

dem gewünschten unteren Schaltvaku-

um vu(z. B. - 0,65 bar, vu= vo- Hy)

Die minimal und maximal einstellbare

Hysterese ist in Bild 10 dargestellt.

Der Durchgangsprüfer bleibt unverän-

dert.

5. Drehen Sie die Einstellschraube

Uhrzeigersinn bis der Durchgangsprü-

fer reagiert.

6. Beaufschlagen Sie den VPEV-.. mit

dem gewünschten oberen Schaltvaku-

um.

Der Durchgangsprüfer reagiert unver-

ändert.

3. Turn adjusting screw

at first

- in a clockwise direction until the

continuity tester reacts, then

- in an anti-clockwise direction until

the continuity tester no longer

reacts (the desired switching point

with minimum hysteresis is then

set).

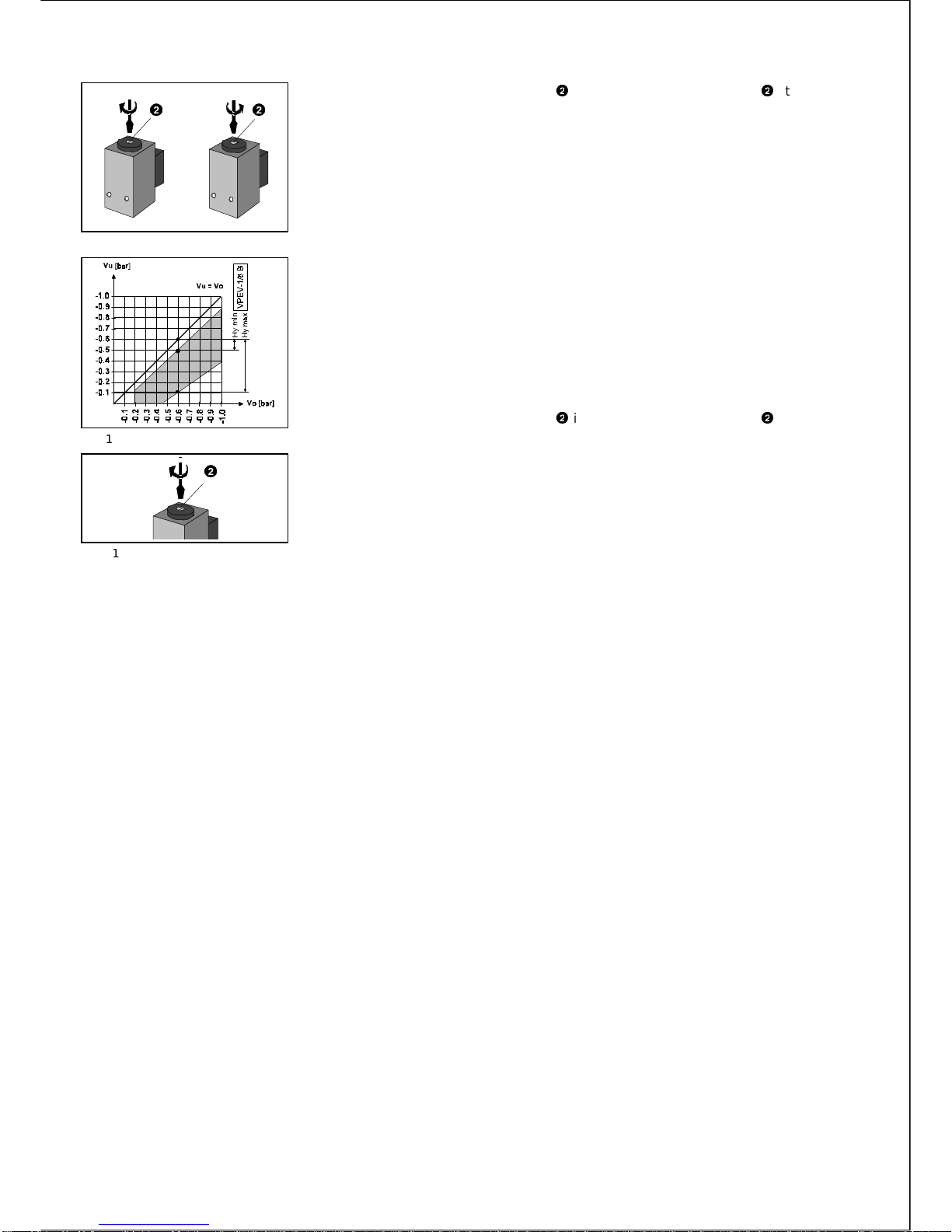

Setting the hysteresis

4. Apply the desired lower switching vacu-

um vu(e.g. - 0.65 bar, vu= vo- Hy)

to the VPEV-1/8. The minimum and

maximum hysteresis that can be set is

represented in Fig. 10.

The continuity tester still does not re-

act.

5. Turn adjusting screw

in a clockwise

direction until the continuity tester re-

acts.

6. Apply the desired upper switching

vacuum to the VPEV-...

The continuity tester reacts as before.

Bild 9/Fig. 9

Bild 10/Fig. 10

Bild 11/Fig. 11

9702 NH D/GB 9

7. Drehen Sie den Einstellbolzen

Gegenuhrzeigersinn bis der Durch-

gangsprüfer nicht mehr reagiert.

8. Wiederholen Sie die Schritte 4 bis 7,

bis oberes Schaltvakuum und

Hysterese eingestellt sind.

Bedienung und Betrieb

Bei Schwankungen der Mediumstempe-

ratur:

•Beachten Sie, daß der Schaltpunkt

geringfügig beeinflußt wird.

Bei Mediumstemperatur kleiner 1°C:

•Vermeiden Sie, daß der Taupunkt er-

reicht wird.

Bei Erreichen des Taupunkts vereist

die Membrane. Dadurch ändern sich

die Kennwerte des Vakuumschalters.

Abhilfe:

getrocknete Druckluft verwenden.

7. Turn adjusting bolt

in an anti-clock-

wise direction until the continuity tester

no longer reacts.

8. Repeat steps 4 to 7 until the upper

switching vacuum and hysteresis

are set.

Operation

Please note that if there are fluctuations

in the medium temperature:

•the switching point will be slightly

affected.

If the medium temperature is less than

1°C:

•avoid the dew point being reached.

If the dew point is reached, ice will

form on the diaphragm.

The characteristic values of the vacu-

um switch will then be changed.

Remedy:

Use dried compressed air.

Bild 12/Fig. 12

VPEV-1/8

9702 NH D/GB 10

Otros manuales para VPEV-1/8

Tabla de contenidos

Otros manuales de Cambiar de Festo

Festo

Festo PEV-1/4-B-M12 Manual de usuario

Festo

Festo SMT-8M-A-...-24V-E Series Manual de usuario

Festo

Festo SMT-CDC-PS-24V-SQM8 Manual de usuario

Festo

Festo SMTSO-1 Series Manual de usuario

Festo

Festo SME-8 Series Manual de usuario

Festo

Festo SME-8-ZS-230V-...-OE Series Manual de usuario

Festo

Festo VPEV-1/8-M12 Manual de usuario

Festo

Festo CDSM-S1 Manual de usuario

Festo

Festo SMEO-4 Series Manual de usuario

Festo

Festo PENV O-S-L-GH Series Manual de usuario

Festo

Festo SMTSO-8E-PS-M...-LED-24 Series Manual de usuario

Festo

Festo EAPM-G1 SLS Series Manual de usuario

Festo

Festo SRBF-C series Manual de usuario

Festo

Festo DAPZ AR Series Manual de usuario

Festo

Festo SME-8 Series Manual de usuario

Festo

Festo VPEV-1/8 Manual de usuario

Festo

Festo SME-CDC-DS-24V-SQM8 Manual de usuario

Festo

Festo Compact Performance CP-FB6-E Guía rápida

Festo

Festo DAPZ AR Series Manual de usuario

Festo

Festo SMPO-1-H-B Manual de usuario

Festo

Festo SMEO-2 Series Manual de usuario

Festo

Festo SMEO-4 Series Manual de usuario

Festo

Festo SOEL-RTH-Q20 Manual de usuario

Festo

Festo PEV-W-***-LED-G Series Manual de usuario

Manuales populares de Cambiar de otras marcas

URC

URC Total Control MFS-8 Manual de usuario

Azbil

Azbil HPQ-D11 Manual de usuario

Sony

Sony DFS-900M Manual de usuario

SICK

SICK i17S Manual de usuario

F&F

F&F SZR-277 Manual de usuario

Shure

Shure UAMS/BK Manual de usuario

Dräger

Dräger X-zone Switch Off Manual de usuario

Asco

Asco Joucomatic 349 Series Manual de usuario

BT Mini Hub Manual de usuario

D-Link

D-Link DES-1226G Manual de usuario

Johnson Controls

Johnson Controls FS80-C Manual de usuario

Alcatel-Lucent

Alcatel-Lucent 7450 ESS-12 Manual de usuario

MicroNet

MicroNet SP1200A Manual de usuario

Ruijie

Ruijie RG-PF2920 Series Manual de instalación y funcionamiento

Altinex

Altinex DA1914SX Manual de usuario

MiLAN

MiLAN MIL-SM2401M Manual de usuario

RJM

RJM MASTERMIND PBC/6X Manual de usuario

Atlas

Atlas MMK-KVM8 Manual de usuario
