Montageanleitung (de)

726 147 / 2008-06NH

†‡

AS-I-Modul

VAEM-S6-S-FAS-4-4E/-8-8E

Festo SE & Co. KG

Postfach

D-73726 Esslingen

++49/(0)711/347-0

www.festo.com

1. Teileliste

12803d_1

1AS-I-Modul

VAEM-S6-S-FAS-…

2Schutzkappe

Anschluss Out

3Schutzkappe

Anschluss In

4Erdungskabel

5Ringkabelschuh

6Schraube

(selbst schneidend)

M4x8 (Torx T20)

7Scheibe

B 4,3 DIN125

8Sicherungsscheibe

9Blende

MPA-ASI-CPI

aJ Schraube (3x)

M4x38

Nicht im Lieferumfang:

aA Multipolknoten

VABE-S6…LT-C-…

aB Anschlussblock

CPX-AB-…

aC Schraube (4x)

(selbst schneidend)

Delta PT 30 x 32

Bestimmungsgemäß dient das AS-I-Modul 1als Zubehörteil zur elektri-

schen Anschaltung für E/A-Bussysteme bei einer VTSA-Ventilinsel.

2. Montage

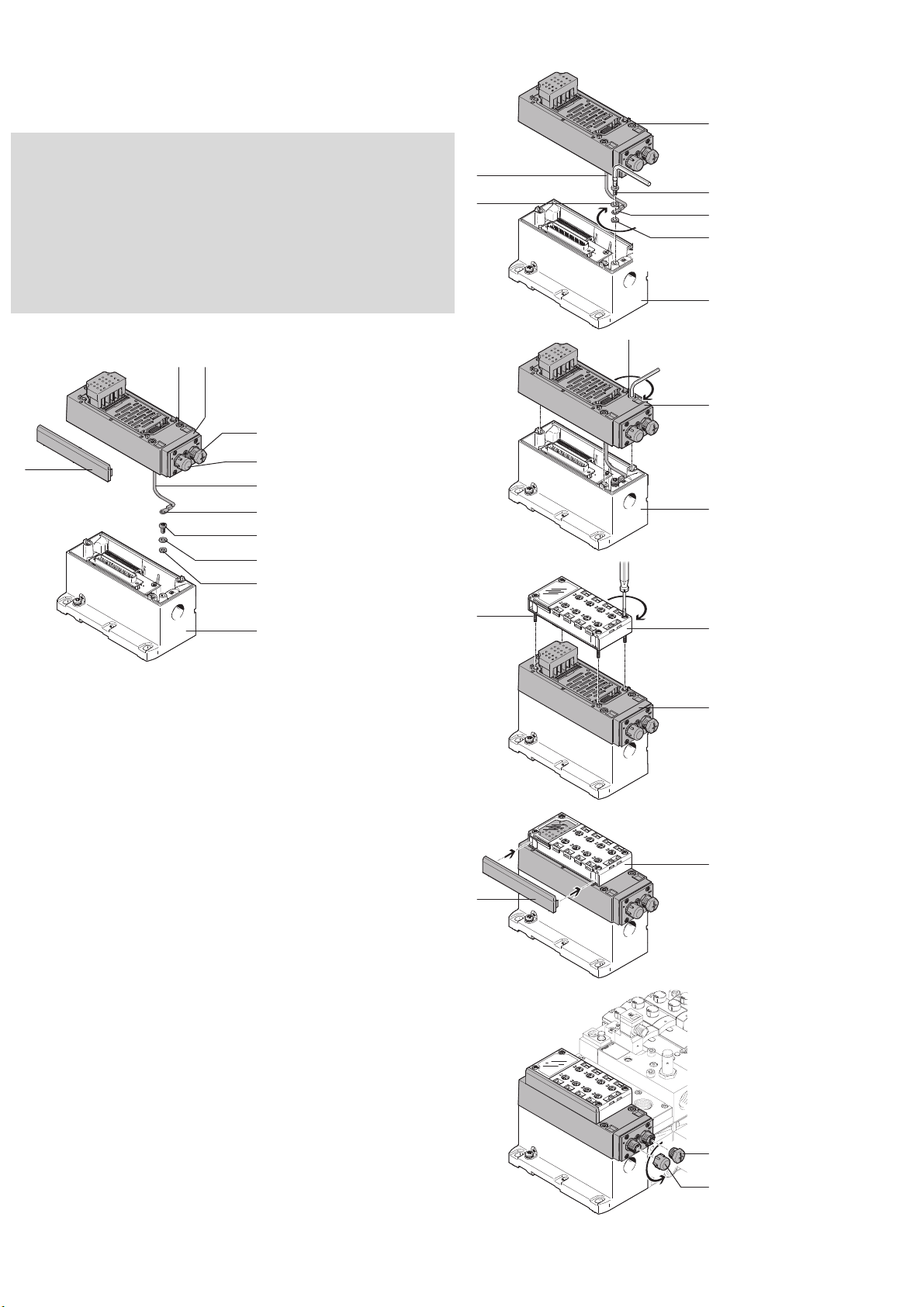

12803d_2

•Verbinden Sie das AS-I-

Modul 1und den Multipol-

knoten aA zur Funktions-

erdung mit dem Erdungs-

kabel 4wie folgt:

–Führen Sie die Schraube 6

durch die Scheibe 7, den

Kabelschuh 5und die Si-

cherungsscheibe 8.

–Drehen Sie die Schraube 6

fest, mit einem TORX-

Schraubendreher T20. Hal-

ten Sie das zulässige An-

ziehdrehmoment ein.

12803d_3

•Platzieren Sie das AS-I-

Modul 1auf dem Multipol-

knoten aA.

•Drehen Sie die Schrauben aJ

fest. Halten Sie das zulässige

Anziehdrehmoment ein.

12803d_4

•Platzieren Sie den An-

schlussblock aB auf dem

AS-I-Modul 1.

•Drehen Sie die Schrauben aC

fest. Halten Sie das zulässige

Anziehdrehmoment ein.

12803d_5

•Drücken Sie die Blende 9in

den Anschlussblock aB.

12803d_6

Zum Anschließen:

•Drehen Sie die Schutz-

kappen 2und 3an den

Anschlüssen IN / OUT herun-

ter.

1,5 Nm _20%

1 Nm _10%

Assembly instructions (en)

726 147 / 2008-06NH

†‡

AS-i module

VAEM-S6-S-FAS-4-4E/-8-8E

Festo SE & Co. KG

Postfach

D-73726 Esslingen

++49/(0)711/347-0

www.festo.com

1. Parts list

12803d_1

1AS-i module

VAEM-S6-S-FAS-…

2Protective cap

Out connection

3Protective cap

In connection

4Earthing cable

5Ring cable lug

6Screw

(self-tapping)

M4x8 (Torx T20)

7Disc

B 4.3 DIN125

8Retaining washer

9Orifice

MPA-ASI-CPI

aJ Screw (3x)

M4x38

Not included in scope of

delivery:

aA Multi-pin node

VABE-S6…LT-C-…

aB Manifold block

CPX-AB-…

aC Screw (4x)

(self-tapping)

Delta PT 30 x 32

The AS-i-module 1is intended as an electrical accessory module for I/O bus

systems on a VTSA valve terminal.

2. Assembly

12803d_2

•Connect the AS-i module 1

and the multi-pin node aA for

functional earthing to the

earthing cable 4as follows:

–Pass the screw 6through

the disc 7, the cable lug 5

and the retaining washer 8.

–Tighten screws 6with a

TORX T20 screwdriver.

Maintain the permitted

tightening torque.

12803d_3

•Place the AS-i-module 1on

the multi-pin node aA.

•Tighten screws aJ. Maintain

the permitted tightening

torque.

12803d_4

•Place the manifold block aB

on the AS-i-module 1.

•Tighten screws aC. Maintain

the permitted tightening

torque.

12803d_5

•Press the orifice 9into the

manifold block aB.

12803d_6

For connecting:

•Unscrew the protective

caps 2and 3on the

IN/OUT connections.

1.5 Nm _20%

1 Nm _10%
