Fermax VEO DUOX Manual de usuario

GUÍA INICIO RÁPIDA

QUICK START GUIDE

GUIDE DE MISE EN MARCHE RAPIDE

SCHNELLSTARTANLEITUNG

GUIA DE INICIAÇÃO RAPIDA

MONITOR VEO DUOX CON MEMORIA

DUOX VEO MONITOR WITH MEMORY

MONITEUR VEO DUOX AVEC MÉMOIRE

DUOX VEO MONITOR MIT SPEICHER

MONITOR VEO DUOX COM MEMÓRIA

2DUOX VEO MONITOR

GUÍA INICIO DEL MONITOR VEO DUOX

BOTONES CONTROL

CONFIGURACIÓN COMO PLACA MÁSTER

CÓMO PROGRAMAR EL MONITOR VEO

Menú digital para ajustes y conﬁguración de parámetros internos.

(Si el monitor está programado).

En conversación, pulsar para abrir la puerta.

En reposo, llamada al conserje (si existe conserjería).

Función auxiliar (consulte con su instalador).

En reposo, pulsar y se visualiza en pantalla la posibilidad de realizar

autoencendido con diferentes placas. Pulsando secuencialmente

Placa 0, Placa 1, Placa General, (según disponibilidad de placas).

El monitor VEO incorpora un menú OSD que se gestiona

a través de los pulsadores del monitor para acceder a las

funciones de uso y programación del terminal.

Los iconos visualizados en pantalla se manejan con los

pulsadores correspondientes ubicados en el monitor.

Pulsar el botón SW1 3 veces consecutivas rápidas. Transcurridos 2 segundos, se oirá un tono de

conﬁrmación, y se activará la placa máster. Una vez terminada la programación de los monitores,

se recomienda desactivar la placa MÁSTER, pulsando el botón SW1 3 veces consecutivas.

Monitor alimentado por primera vez.

El led rojo parpadeando rápido indica que el monitor está sin programar.

El led rojo ﬁjo indica que el monitor está programado.

1. INSTALAR

Pulsar el botón para acceder al «menú de programación».

2. ENTRAR MENÚ PROGRAMACIÓN

Seleccionar que el icono y conﬁrmar con , (se escucha un bip en el monitor).

Pulsar desde la placa el pulsador correspondiente (código de llamada para ese monitor). Se

produce un tono de llamada diferente, conﬁrmando la programación del monitor. Transcurridos

unos segundos el monitor vuelve a reposo.

MENÚ PROGRAMACIÓN

PROGRAMACIÓN DESDE PLACA

Cod. 970044 V03_17

Etiqueta bucle

inductivo (según modelo)

3DUOX VIDEO MONITOR

Teniendo imagen en el monitor al pulsar el botón , (o al recibir una llamada sin descolgar),

pulsar la tecla para mostrar los ajustes de video.

Durante el tiempo que está abierto el canal de audio pulsar el botón y aparecerá en pantalla

el menú para dicho ajuste.

Seleccionar la opción del ajuste e ir aumentando o decrementando con y.

Ir aumentando o

decrementando con

y, hasta

obtener la regulación

deseada.

Seleccionar con el icono y conﬁrmar con .

Cada vez que se presiona , se incrementa el número

empezando por el 1 y la ﬂecha , se utiliza para el

desplazamiento.

El cursor blanco indica la posición de introducción del

dígito. Conﬁrmar con al ﬁnalizar.

MENÚ PROGRAMACIÓN

CONFIRMAR

PROGRAMACIÓN DESDE EL MONITOR

3. AJUSTES DE MONITOR

AJUSTES VÍDEO

AJUSTES AUDIO

MANUAL

COMPLETO

CARACTERÍSTICAS TÉCNICAS (Pantalla OSD TFT 4,3”)

Alimentación 18 Vdc

Consumo en reposo 35 mA

Consumo máximo 230 mA

Temperatura de funcionamiento [-5º , +40ºC] / [23º, 104ºF]

0 0 0 0 0 1

INTRODUCIR NÚMERO

4DUOX VEO MONITOR

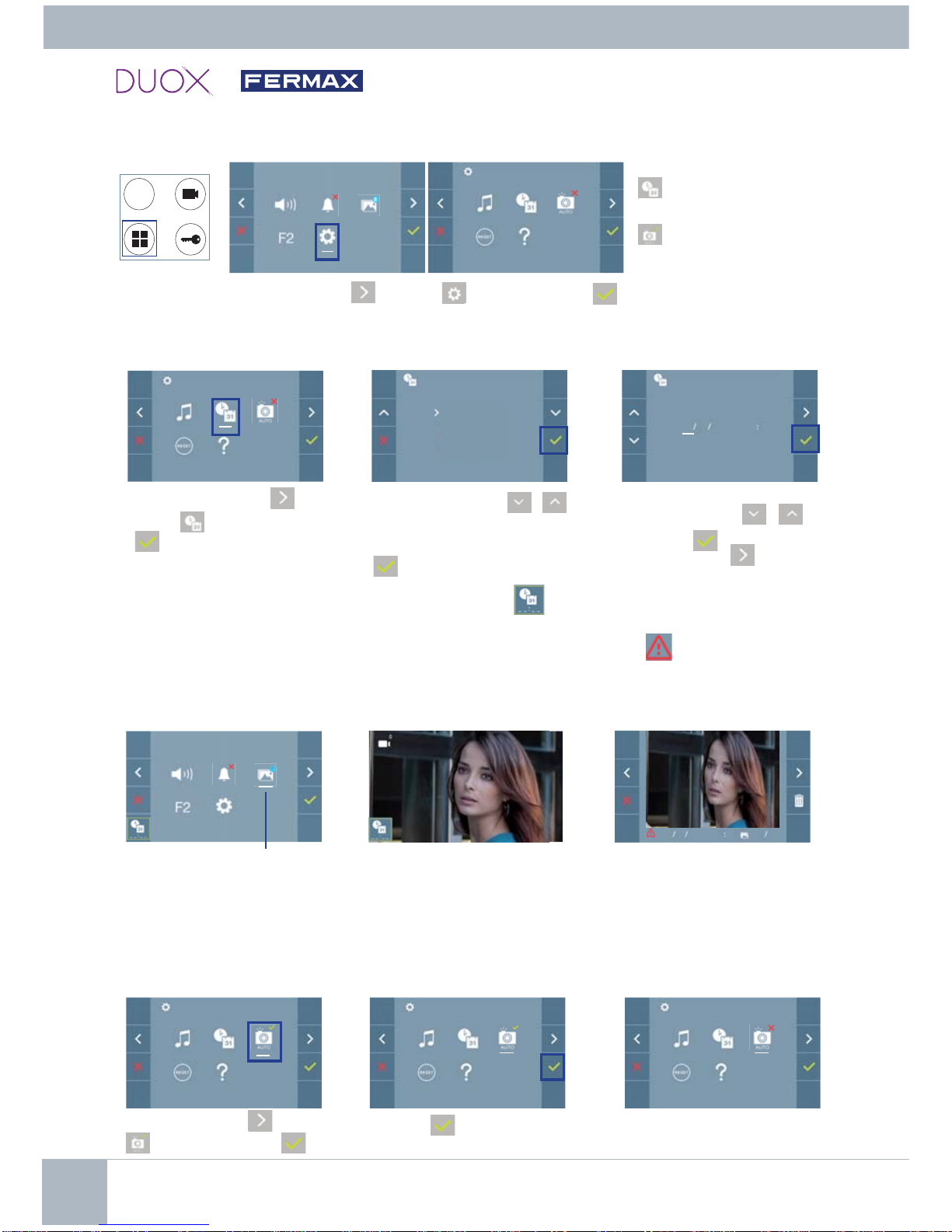

AJUSTES DE USUARIO

Acceder Parámetros de usuario.

12 3

1. AJUSTES DE FECHA Y HORA

20 01 2017 13 55

2.ACTIVACIÓN / DESACTIVACIÓN CAPTURA DE IMÁGENES

El monitor realizará una foto a los 5 segundos de recibir una llamada de una placa de calle. Por

defecto la captura de imágenes sale activada. Se puede activar/desactivar la captura automática

de imágenes.

20 01 2017 13 55 130 149

123

31 / 01 / 2017

01 / 31 / 2017

2017 / 01 / 31

Seleccionar con el icono

y conﬁrmar con .

Pulsar para activar/

desactivar la función.

Pantalla Menú de usuario Pantalla Comunicación Pantalla Visualización de

imágenes

Seleccionar con el

icono y conﬁrmar con

Seleccionar con el

formato de fecha. Una vez

seleccionada conﬁrmar con

Seleccionar la fecha y

la hora con y

conﬁrmar . Para navegar

por los ajustes .

1. Ajustes Fecha y Hora

2. Captura Imágenes

Seleccionar con el icono y conﬁrmar con .

Fecha sin programar: 01/01/2017 (por defecto). El icono aparecerá indicando que la fecha no es

correcta (fecha por defecto). Al perder la alimentación vuelve a la fecha por defecto.

Nota: Si se captura una imagen con la fecha sin programar mostrará el icono .

Iconos de notiﬁcación de fecha sin programar:

Visualización de imágenes

2DUOX VEO MONITOR

START GUIDE FOR MONITOR VEO DUOX

CONTROL BUTTONS

CONFIGURING AS MASTER PANEL

HOW TO PROGRAM THE VEO MONITOR

Digital menu for internal parameter settings and conﬁguration. (When

the monitor has already been programmed)

In conversation, press to open the door.

In standby, call to guard unit (if applicable).

Auxiliary function, (contact your installer).

In standby, press and it displays the option of auto-starting with

different panels. By sequentially pressing Panel 0, Panel 1, General

Panel, (depending on the available panels).

VEO monitor incorporates an OSD menu that is managed

via the monitor´s push buttons to access the terminals´user

and programming functions.

The icons displayed are managed with the corresponding

buttons located on the monitor.

Press the SW1 button 3 consecutive times quickly.After 2 seconds, a conﬁrmation tone is heard, and

the master panel is activated. Once having completed the monitor´s programming, we recommend

deactivate the MASTER panel by pressing the SW1 button 3 consecutive times.

Monitor powered for the ﬁrst time.

The red led blinking rapidly indicates that the monitor has not been

programmed. The ﬁxed red led indicates that the monitor has not been

programmed.

1. INSTALL

Press the button to access the "programming menu."

2. ENTER PROGRAMMING MENU

Select the icon and conﬁrm with , (you hear a beep in the monitor).

Enter the calling code for this monitor from the panel (calling code for this monitor). A different

call tone sounds, conﬁrming the monitor´s programming. After a few seconds the monitor returns

to standby.

PROGRAMMING MENU

PROGRAMMING FROM THE PANEL

Code 970044 V03_17

Inductive loop

label (depending

on the model)

3DUOX VIDEO MONITOR 3

With an image on the monitor, by pressing the button , (or upon receiving a call without picking

up), press the key to show the video settings.

While the audio channel is open, press the button and a menu screen appears for this setting.

Select the settings option and increase or decrease with and .

Increase or decrease

with and , until

obtaining the desired

regulation.

TECHNICAL FEATURES (4.3” OSD TFT screen)

Power supply 18 Vdc

Standby consumption 35 mA

Maximum consumption 230 mA

Operating temperature [-5º , +40ºC] / [23º, 104ºF]

Select with the icon and conﬁrm with .

Each time the is pressed the number increases (starting

with 1) and the arrow is used for moving the cursor.

A white cursor indicates where the digit will be entered.

Conﬁrm with to complete.

PROGRAMMING MENU

CONFIRM

PROGRAMMING FROM THE MONITOR

3. MONITOR SETTINGS

VIDEO SETTINGS

AUDIO SETTINGS

ENTER NUMBER

COMPLETE

MANUAL

234

0 0 0 0 0 1

4DUOX VEO MONITOR

USER SETTINGS

Access user parameters.

12 3

1. DATE AND TIME SETTINGS

20 01 2017 13 55

2. ACTIVATE / DEACTIVATE IMAGE CAPTURE

The monitor will take a picture after 5 seconds of receiving a call from a street panel. By default the

image capture is activated. You can activate/deactivate the automatic image capture.

20 01 2017 13 55 130 149

123

31 / 01 / 2017

01 / 31 / 2017

2017 / 01 / 31

With select the icon

and conﬁrm with .

Press to activate/

deactivate the function.

User Menu Screen Communication screen Image viewer screen

With select the icon

and conﬁrm with .

With select the date

format. Once selected conﬁrm

with .

Select the date and hour

with and conﬁrm

. To browse the settings .

1. Date and Time

2. Capture images

With select the icon and conﬁrm with .

Date not set: 01/01/2017 (default). The icon appears indicating that the date is not correct (default

date). Upon losing power, it returns to the default date.

Note: If an image is captured with the date not yet set, the following icon appears .

Notiﬁcation icons for a date not set:

Image Viewer

2MONITEUR VEO DUOX

GUIDE DE MISE EN MARCHE DU MONITEUR VEO DUOX

BOUTONS DE COMMANDE

CONFIGURATION EN TANT QUE PLATINE MASTER

COMMENT PROGRAMMER LE MONITEUR VEO

Menu numérique pour les réglages et conﬁguration des paramètres

internes (si le moniteur est programmé).

Lors d'une communication, appuyez dessus pour ouvrir la porte.

En veille, appel au concierge (s'il y a une conciergerie).

Fonction auxiliaire (contactez votre installateur).

En veille, appuyez dessus. On a, à l'écran, la possibilité d'effectuer

l'auto-insertion avec différentes platines. En appuyant de manière

séquentielle sur la platine 0, platine 1, platine générale (selon la

disponibilité des platines).

Le moniteur VEO intègre un menu OSD qui est géré à l'aide

des boutons-poussoirs du moniteur aﬁn d'accéder aux

fonctions d'utilisation et de programmation du terminal.

Les icônes qui apparaissent à l'écran se manipulent à

l'aide des boutons-poussoirs correspondants du moniteur.

Appuyez sur le bouton SW1 rapidement 3 fois de suite. Au bout de 2 secondes, une tonalité de

conﬁrmation est émise et la platine master est activée. Une fois la programmation des moniteurs

terminée, il est recommandé désactivez la platine MASTER en appuyant sur le bouton SW1 3 fois

de suite.

Moniteur alimenté pour la première fois.

La DEL rouge qui clignote rapidement indique que le moniteur n'est pas

programmé. La DEL rouge ﬁxe indique que le moniteur est programmé.

1. INSTALLATION

Appuyez sur le bouton pour accéder au « menu de programmation ».

2.ENTRERDANSLEMENUPROGRAMMATION

Sélectionnez l'icône et validez à l'aide de (un bip est émis au niveau du moniteur).

Appuyez, sur la platine, sur le bouton-poussoir correspondant (code d'appel pour ce moniteur).

Une tonalité d'appel différente est émise, ce qui conﬁrme que le moniteur est programmé. Au

bout de quelques secondes, le moniteur retourne en veille.

MENU PROGRAMMATION

PROGRAMMATION À PARTIR DE LA PLATINE

Code 970044 V03_17

Étiquette boucle

à induction (selon

modèle)

3MONITEUR VIDÉO DUOX 3

Si on a de l'image sur le moniteur en appuyant sur le bouton (ou lors de la réception d'un appel

sans décrocher), appuyez sur la touche pour afﬁcher les réglages vidéo.

Pendant que le canal audio est ouvert, appuyez sur le bouton et le menu pour ce réglage

apparaîtra à l'écran.

1234

Sélectionnez l'option de réglage et augmentez ou diminuez à l'aide de et .

Augmentez ou

diminuez à l'aide de

et jusqu'à

obtenir le réglage

souhaité.

CARACTÉRISTIQUES TECHNIQUES (Écran OSD TFT 4,3”)

Alimentation 18 Vcc

Consommation en veille 35 mA

Maximum Consommation 230 mA

Température de service [-5º , +40ºC] / [23º, 104ºF]

Sélectionnez l'icône avec et validez à l'aide de .

À chaque fois que l'on appuie sur , le numéro augmente

en partant du 1 et on se sert de la ﬂèche pour se

déplacer.

Le curseur blanc indique la position de saisie du chiffre.

Après avoir terminé, validez à l'aide de .

MENU PROGRAMMATION

VALIDER

PROGRAMMATION À PARTIR DU MONITEUR

3. RÉGLAGES DU MONITEUR

RÉGLAGES VIDÉO

RÉGLAGES AUDIO

SAISIR NUMÉRO

MANUEL

COMPLET

0 0 0 0 0 1

4MONITEUR VEO DUOX

RÉGLAGES D’UTILISATEUR

Accéder à Paramètres utilisateur.

12 3

1. RÉGLAGES DATE ET HEURE

20 01 2017 13 55

2. ACTIVATION / DÉSACTIVATION CAPTURE DES IMAGES

Le moniteur prend une photo 5 secondes après avoir reçu un appel en provenance d’une platine de

rue. La capture des images est, par défaut, activée. La capture automatique des images peut être

activée/désactivée.

20 01 2017 13 55 130 149

123

31 / 01 / 2017

01 / 31 / 2017

2017 / 01 / 31

Sélectionnez avec l’icône

et validez avec .

Appuyez sur pour activer/

désactiver la fonction.

Écran Menu utilisateur Écran Communication Écran Visualisation des

images

Sélectionnez avec

l’icône et validez avec

Sélectionnez avez le

format de la date. Une fois

sélectionné, validez avec .

Sélectionnez la date et

l’heure avec et

validez avec . Pour

naviguer parmi les réglages

1. Réglages Date et heure

2. Capture d’images

Sélectionnez avec l’icône et validez avec .

Date non programmée : 01/01/2017 (par défaut). L’icône s’afﬁche en indiquant que la date n’est pas

correcte (date par défaut). En cas de coupure, la date revient à celle par défaut.

Remarque : si une image est capturée alors que la date n’est pas programmée, l’icône s’afﬁchera.

Icônes de notiﬁcation de date non programmée :

Visualisation des images

Otros manuales para VEO DUOX

Tabla de contenidos

Idiomas:

Otros manuales de Sistema de intercomunicación de Fermax

Fermax

Fermax DUOX Guía del usuario

Fermax

Fermax VIDEO KIT NEOX 2 WIRES-2 MONITORS Manual de usuario

Fermax

Fermax DUOX PLUS WIFI VEO XS MONITOR Guía del usuario

Fermax

Fermax VDS MEMOPHONE KIT Series Manual de instrucciones

Fermax

Fermax 1-2L VDS KIT VIDEO OUTDOOR PANEL Manual de usuario

Fermax

Fermax NCITY 1-2L Manual de instrucciones

Fermax

Fermax PBX EXP Manual

Fermax

Fermax MDS DIRECT Guía del producto

Fermax

Fermax DUOX CITYLINE VEO XS Manual de usuario

Fermax

Fermax DUOX PLUS Manual del propietario

Fermax

Fermax VDS VIDEO CITYLINE iLOFT KIT Manual de instrucciones

Fermax

Fermax 970077b Manual de usuario

Fermax

Fermax DUOX Manual de usuario

Fermax

Fermax KIT VISION 199 Manual de usuario

Fermax

Fermax M3ET Manual de usuario

Fermax

Fermax VDS Smile Monitor Manual de usuario

Fermax

Fermax VDS Cityline Guía del usuario

Fermax

Fermax VIDEO CITYLINE DUOX 3L Manual de instrucciones

Fermax

Fermax MILO 1W PANELS Guía del usuario

Fermax

Fermax Citymax Universal Manual de usuario

Fermax

Fermax 9002 Manual de usuario

Fermax

Fermax DUOX CITYLINE 3-24L Instrucciones de funcionamiento

Fermax

Fermax VIDEO KIT NEOX 2 WIRES Manual de usuario

Fermax

Fermax FVI-7008 KIT Manual de usuario

Manuales populares de Sistema de intercomunicación de otras marcas

Bticino

Bticino LINEA 3000 Manual de usuario

MSI

MSI MSI-140 Manual de usuario

golmar

golmar Stadio Plus Manual de usuario

CyberData

CyberData 011211 series Manual

Vidos

Vidos duo M1021 Manual de usuario

Vimar

Vimar ELVOX 7539/E Manual de usuario

SSS Siedle

SSS Siedle BTSV 850-03 Manual de usuario

Dahua

Dahua VTO Series Manual de usuario

Elvox

Elvox 5651 Manual de usuario

Videx

Videx VIDEOKIT Series Manual de usuario

Rocom

Rocom Doortello Business FW T2.05W2.04 Manual de usuario

Viking

Viking E-35-EWP Manual de usuario

Safeguard Supply

Safeguard Supply LRA-EX1000 Manual de usuario

SSS Siedle

SSS Siedle BFCV 850 Series Manual de usuario

GRD

GRD MAX V2 Manual de usuario

Alecto

Alecto ADI-250 Manual de usuario

Aiphone

Aiphone IE-8MD Manual de usuario

Perel

Perel EDB4 Manual de usuario
