Fermax 60305 Manual de usuario
Pag 1
KIT
VIDEOPORTERO DIGITAL 5 HILOS
VIDEOPORTERO DIGITAL 5 HILOS
¡Bienvenido a una nueva era en videoporteros digitales!
El nuevo kit de videoportero digital Fermax, ofrece un nuevo abanico de
posibilidades en su instalación para el profesional, y uso y disfrute para el usuario,
desconocida hasta ahora.
Las investigaciones desarrolladas por Fermax en el campo de la trasmisión de video
diferencial, se ven reflejadas en el equipo que hoy tiene en sus manos.
A partir de ahora, es posible disfrutar de servicio de videoportero digital, cuando
dispongamos de 5 hilos ó cable UTP Cat 5 de 4 pares (el más común del mercado
por utilizarse en las redes informáticas) o superior.
La placa de calle está dotada de una telecámara expresamente diseñada y un
nuevo amplificador electrónico, regulable bidireccionalmente en volumen-dependiendo
del ruido ambiente-.
Esta placa exterior puede ubicarse en cualquier acceso donde sea necesario el control
de las visitas, ó una labor discreta de vigilancia.
Perfectamente adaptada para resistir las más duras condiciones climatológicas, la
cámara FERMAX dispone de leds infrarrojos para su uso en condiciones de baja
luminosidad, identificando siempre las visitas, pudiéndose ajustar en cada caso
regulando el objetivo 10º en todos los sentidos con un sistema de pant&tilt.
Este kit de videoportero incorpora su monitor de superficie correspondiente para la
instalación.
Sus novedosas características, prestaciones y versatilidad lo recomiendan para
cualquier situación, ya sea de nueva construcción o aprovechando el cableado de
un portero electrónico de 5 hilos.
Atención: Al ser un equipo digital debe ser programado para su correcto
funcionamiento. Siga las instrucciones que se indican en este manual.
Pag 2
KIT
VIDEOPORTERO DIGITAL 5 HILOS
VIDEOPORTERO DIGITAL 5 HILOS
‘’MANUAL KIT VIDEOPORTERO DIGITAL 5 HILOS Ref. 60305’’
Código 94910EIc V10_05
Publicación técnica de caracter informativo editada por FERMAX ELECTRONICA S.A.E.
FERMAX ELECTRONICA S.A.E., en su política de mejora constante, se reserva el derecho
a modificar el contenido de este documento así como las características de los productos
que en él se refieren en cualquier momento y sin previo aviso.
Cualquier modificación será reflejada en posteriores ediciones de este documento.
ESPAÑOL
Pag 3
KIT
VIDEOPORTERO DIGITAL 5 HILOS
VIDEOPORTERO DIGITAL 5 HILOS
INTRODUCCION .............................................................................................6
SECCION I - MANUAL DEL INSTALADOR..................................................7
Instalación del alimentador ................................................................... 8
Instalación de la placa de calle ............................................................ 9
Colocación del monitor ......................................................................... 10
Programación del monitor ..................................................................... 11
Configuraciones y Ajustes finales de la placa ..................................... 12
Esquema de cableado interno de la placa ........................................... 13
Esquema de cableado del Kit............................................................... 14
Esquema de cableado de dispositivos auxiliares ................................ 15
Tabla de localización de problemas ..................................................... 20
Características Técnicas del Kit .......................................................... 22
SECCION II - MANUAL DE USUARIO ..........................................................25
Controles ............................................................................................... 26
Funcionamiento del monitor ................................................................. 27
INDICE
Pag 4
KIT
VIDEOPORTERO DIGITAL 5 HILOS
VIDEOPORTERO DIGITAL 5 HILOS
V+
+
-
L
V-
INTRODUCCION
El KIT VIDEOPORTERO DIGITAL 5 HILOS es un avanzado equipo profesional de
Videoportero Digital de instalación simplificada, sin hilos de llamada NI CABLE
COAXIAL.
Se puede utilizar el cable UTP CAT 5 de 4 pares, (hasta una distancia máxima de
100 metros), tal y como se indica a continuación:
- 1 par para conectar «V+» y «V-», (señal de video).
- 1 par para «+», (positivo de alimentación).
- 1 par para «-», (negativo de alimentación).
- 1 par para «L», (línea de audio/datos).
INSTALACION BASICA:

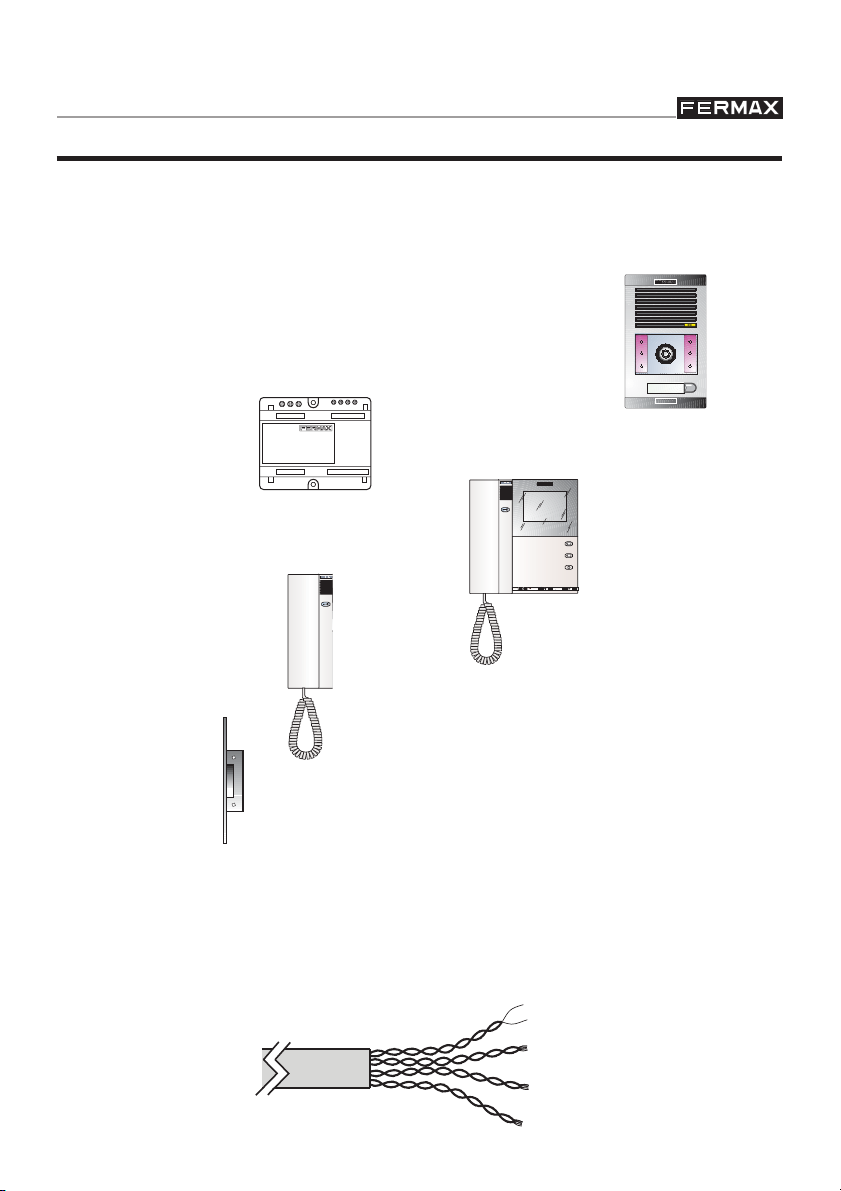

COMPOSICION:
El kit incluye:
- una Placa de Calle de Videoportero con caja de empotrar
y caja de superficie.
- un Monitor con su conector de instalación
- un Abrepuertas
HIGH PERFORMANCE
MULTIPLEXED DIGITAL SYSTEM
STOP
1
2
HIGH RESOLUTION
FLAT MONITOR
- un Alimentador
-+-+
ALIMENTADOR
- un Teléfono
Pag 5
KIT
VIDEOPORTERO DIGITAL 5 HILOS
VIDEOPORTERO DIGITAL 5 HILOS
Con el fin de facilitar la utilización, instalación y la gestión de este equipo, este manual está
dividido en dos apartados:
SECCION I: MANUAL DEL INSTALADOR
En esta sección se indican todos los pasos y precauciones a seguir para la correcta
instalación de este equipo, dejándolo en condiciones de funcionar en su configuración
básica (realizar llamadas y ser atendidas, abrir la puerta, etc.).
Se incluyen los esquemas de montaje y los de conexión de dispositivos auxiliares, así
como las características técnicas.
SECCION II: MANUAL DEL USUARIO
Se explica el manejo de este equipo por parte de los usuarios, es decir cada una de las
personas que, de alguna manera u otra, van a utilizar el sistema.
mm
mm
mm
SECCION
DISTANCIA
(en metros)
1 a 50
50 a 100
100 a 200 2,5
1,5
1
2
2
2
NOTAS MUY IMPORTANTES
En las instalaciones de reposición, es necesario asegurarse que los cables no
están pelados ni en contacto con ninguna parte metálica de la instalación.
En el caso en el que el cableado de la instalación este muy deteriorado, Fermax
le recomienda que lo cambie, siguiendo las especificaciones mostradas ante-
riormente.
Para distancias superiores o equipos adicionales las secciones recomendadas
se muestran a continuación:
Al ser la instalación de este kit sin cable coaxial, el sistema es idóneo para la
sustitución de un portero estándar de 1 línea (5 hilos) para transformarlo en videoportero
aprovechando el cableado de la instalación anterior.
Pag 6
KIT
VIDEOPORTERO DIGITAL 5 HILOS
VIDEOPORTERO DIGITAL 5 HILOS
Pag 7
KIT
VIDEOPORTERO DIGITAL 5 HILOS
VIDEOPORTERO DIGITAL 5 HILOS
SECCION I
MANUAL DEL INSTALADOR
Instalación del alimentador ................................................................... 8
Instalación de la placa de calle ............................................................ 9
Colocación del monitor ......................................................................... 10
Programación del monitor ..................................................................... 11
Configuraciones y Ajustes finales de la placa ..................................... 12
Esquema de cableado interno de la placa ........................................... 13
Esquema de cableado del Kit............................................................... 14
Esquema de cableado de dispositivos auxiliares ................................ 15
Tabla de localización de problemas ..................................................... 20
Características Técnicas del Kit .......................................................... 22
Pag 8
KIT
VIDEOPORTERO DIGITAL 5 HILOS
VIDEOPORTERO DIGITAL 5 HILOS
INSTALACIÓN DEL ALIMENTADOR
El Alimentador debe estar colocado en lugar seco y resguardado de la intemperie. Su
disposición en formato DIN 6 nos permite instalarlo en cualquier caja de registro o
directamente en la pared utilizando los tacos y tornillos suministrados.
NOTA MUY IMPORTANTE
El Alimentador debe instalarse siempre en interiores. Puede colocarlo en el
interior de una caja DIN de interruptores eléctricos.
La normativa vigente exige instalarlo protegido mediante un interruptor
magnetotérmico en la toma de corriente.
Desmontaje
Instalación en carril DIN.
Montaje
Fijación con tornillos.
+1 V 1.5A
50-60 Hz. 50VA MAX.
12V 1A
FUENTE ALIMENTACION
KIT DIGITAL
MADE IN SPAIN
Pag 9
KIT
VIDEOPORTERO DIGITAL 5 HILOS
VIDEOPORTERO DIGITAL 5 HILOS
INSTALACIÓN DE LA PLACA DE CALLE
NOTA MUY IMPORTANTE
Antes de cerrar la placa, se deberá programar el monitor para poder realizar
los ajustes finales comprobando el audio y el video.
La placa de calle está suficientemente protegida contra la humedad y otros agentes
atmosféricos. No obstante, en situaciones climatológicas permanentemente adver-
sas de fuerte lluvia o ambiente salino es conveniente instalarla en lugar protegido,
con el fin de prolongar la vida útil de su equipo. Luz fuerte que incida directamente
sobre la telecámara (contraluz) provocará que la imagen pierda contraste y/o clari-
dad.
Coloque las tiras de caucho celular
antihumedad suministradas.
Utilice las bisagras para abrochar los
cables y manipular la placa cómo-
damente (con caja de empotrar).
Practique los agujeros necesarios
para el paso de los cables.
Altura recomendada
Siga las recomendaciones que a continuación se muestran para una correcta instalación
de la Placa de Calle.
1.7m
Pag 10
KIT
VIDEOPORTERO DIGITAL 5 HILOS
VIDEOPORTERO DIGITAL 5 HILOS
COLOCACION DEL MONITOR
90º
1
2
3
Separar el soporte de pared Altura recomendada
1.60m
Detalle de montaje del monitor. Colocar el monitor en una superficie dura y plana.
FLAT MONITOR
HIGH RESOLUTION
2
1
2
1
3
Secuencia de montaje
90º
FLAT MONITOR
HIGH RESOLUTION
2
1
Desmontaje. Utilice un
destronillador pequeño.
