Etherma Solamagic S2 Manual de usuario

Montage- und

Gebrauchsanleitung

S2 Infrarotstrahler 2500 W

mit Wärmestufenschalter, IP65 (IR05007-WSI)

D2 Infrarotstrahler 2000 W

mit Wärmestufenschalter, IP65 (DS05003-WSI)

DENLDK

NOSEFIGBFRITESPTSK

www.etherma.com

05/2018

Inhaltsverzeichnis

Sicherheits- und Bedienungshinweise..............................3

Lieferumfang......... ............................................................4

Montagehinweise..............................................................5

Inbetriebnahme .................................................................8

Funkfernsteuerung............................................................8

Bedienung.......................................................................12

Batteriewechsel des Handsenders.................................14

Reinigungshinweise........................................................14

Garantiebedingungen .....................................................15

Ergänzende Hinweise.....................................................16

Anlagen

• Technische Daten

• Sicherheitsabstände

• Strahlungsdiagramme

05/2018

Sicherheits- und Bedienungshinweise

Bitte beachten Sie folgende Hinweise:

Lesen Sie die Gebrauchsanleitung vor der Montage sorgfältig durch und bewah-

ren Sie diese auf.

Dieses Heizgerät ist für den Außenbereich für die Benutzung von erwachsenen

Personen bestimmt. Es ist nicht zur Schaffung eines angenehmen Temperaturni-

veaus in Innenräumen bestimmt.

Kinder dürfen nicht mit dem Heizgerät spielen. Kinder jünger als 3 Jahre sind

fernzuhalten, es sei denn, sie werden ständig überwacht.

Vorsicht – Einige Teile des Produktes können sehr heiß werden und Ver-

brennungen verursachen. Besondere Vorsicht ist geboten, wenn Kinder

und schutzbedürftige Personen anwesend sind.

• Die Montage muss fachgerecht nach den Installationsvorschriften VDE 0100

(gg. auch Teil 559 und 701 beachten) von einer fachkundigen Person durch-

geführt werden.

• Bei allen Arbeiten die elektrische Anlage unbedingt spannungsfrei schalten

(Netzstecker ziehen, Sicherung ausschalten). Die Heizung erst einschalten,

wenn alle Leitungsverbindungen vollständig hergestellt sind.

• Die Hausinstallation zur Stromversorgung des Heizgerätes muss mit einem

Schalter ausgeführt sein und mit einer Sicherung von mindestens 16A Träge

(Typ C16A) abgesichert sein.

• Nicht direkt unter Steckdosen, Verteilerdosen, Schaltern oder elektrischen Lei-

tungen montieren.

• Steckdosen dürfen sich ausschließlich in den in der Anlage 2 vorgegebenen

Positionen benden.

• Den Wärmestrahler gemäß VDE 0100 Teil 559 nicht in der Nähe von Vorhän-

gen oder brennbaren Stoffen anbringen.

• Das Gerät erfüllt die Schutzart IP 65 wenn alle Steckverbindungen (Geräteste-

cker, Stecker der Erweiterungskomponenten) eingesteckt sind und ist für den

Außenbereich zugelassen.

• Betreiben Sie das Gerät niemals unbeaufsichtigt.

• Das Heizgerät ist grundsätzlich über den Hausinstallationsschalter auszu-

schalten, wenn es nicht benutzt wird.

• Das Gerät im eingeschaltetem oder warmen Zustand nicht abdecken – es

besteht Brandgefahr.

• Der Funkempfänger ist mit einer Übertemperatur-Schutzfunktion ausgestattet,

die bei Übertemperatur, die Heizleistung vorübergehend beschränkt.

• Zum Verstellen der Strahlrichtung das Gerät abschalten und abkühlen lassen.

• Nicht direkt für längere Zeit, sowie aus kurzer Distanz in die in betrieb bendli-

che IR-Halogenlampe sehen.

05/2018

DEDE

• IR-Halogenlampen sind empfindlich gegen direkten Hautkontakt (nicht mit den

Fingern berühren). Fett oder andere Verschmutzungen können Sie mit einem

alkohol-getränkten Tuch beseitigen.

•Um die Lebensdauer der IR-Halogenlampe sicherzustellen ist diese vor Vib-

rationen, Stößen und vor Schadstoffen wie z.B. Säuren, Ammoniak, Zement-

staub etc. zu schützen.

•Die IR-Halogenlampe ist vor mechanischer Beanspruchung zu schützen. Sie

muss ausgetauscht werden, wenn Veränderungen (Dunkelstellen, Verformun-

gen) sichtbar werden oder die Nennlebensdauer erreicht ist.

•Beschädigte Geräteelemente wie z. B. Anschlußleitung, Schalterwippe, Dicht-

manschette oder Heizröhre müssen unbedingt ausgetauscht werden. Das Ge-

rät muß sofort abgebaut und trocken aufbewahrt werden.

•Reparaturarbeiten (Austausch einer defekten Anschlussleitung einer defekten

Heizröhre oder ähnliches) sind nur durch den Kundendienst der Herstellerfir-

ma oder einem autorisierten Vertragshändler duchzuführen.

•Reinigungs- und Wartungsarbeiten dürfen ausschließlich von erwachsenen

Personen mit hinreichender Fachkenntnis durchgeführt werden.

Lieferumfang

IR-Wärmestrahler mit Netzanschlussleitung

Halterung inkl. Befestigungsmittel (beigelegt)

Handbuch

05/2018

Montagehinweise

• Der Strahler darf nur horizontal montiert und betrieben werden!

• Montage des Strahlers nur mit geeignetem Montagematerial (z.B. bei Stein-

oder Betonuntergrund Schraube M6x60 mit Metalldübel) auf festen, tragfähigen,

normal-, oder schwer- bzw. nicht-entammbarem Untergrund.

• Falls Strahler und Steckdose nicht auf der gleichen Fläche montiert wird, ist si-

cherzustellen, dass das Strahlungsfeld nicht auf die Steckdose gerichtet werden

kann. Anderenfalls ist zwingend sicherzustellen, dass die Steckdose im Strahler-

betrieb sich nicht auf über 70°C erwärmen kann.

• Die Sicherheitsabstände gemäß Anlage 2 sind einzuhalten.

• Der Bereich der Wärmewirkung kann anhand des Strahlungsdiagrammes

(Anlage 3) abgeschätzt werden. Darin sind in verschiedenen Abständen vom

Wärmestrahler die Größen der Strahlungsächen und jeweils die max. Strah-

lungsintensität ausgewiesen.

• Montagehöhe: mindestens 1,80 m über Fußboden

• Der Strahler ist mit Hammernut nach oben orientiert zu montieren.

• Die Hammernut ist erkennbar bei Blick auf die Gehäuseseite gegenüber der

Anschlussleitung.

Bei Montage

immer oben

Bei Montage

immer unten

05/2018

Schritt 1: T-Halter montieren

• Der Wärmestrahler ist mit 2 T-Haltern im Abstand von 400 mm unter

Beachtung der Sicherheitsabstände und Sicherheitshinweise (siehe Anlage 2)

zu installieren.

• T-Halter (1) mit untergelegter Silikonplatte (2) mit je 2 Schrauben gemäß fol-

gender Abbildung auf der Befestigungsäche montieren. Bei der Wandmonta-

ge schwenkt der Strahler zur waagerechten, unteren Langlochseite.

Bei der Deckenmontage ist der Schwenkbereich für optimale Wärmewirkung

zur gegenüberliegenden Langlochseite auszurichten (abweichend zur Dar-

stellung unten, Schwenkbereich 30°).

Schritt 2: Adapterklauen an T-Halter montieren

• Adapterklauen (6) an die beiden auf der Befestigungsäche montierten

T-Halter montieren, Sicherungsscheibe (12) zwischen T-Halter und Adapter-

klaue anbringen und von außen Zylinderschrauben (11) in T-Halter einschrau-

ben.

2 1

05/2018

Schritt 3: Strahler auf T-Halter montieren

• Sicherungslaschen (3) mit Ring (4) von links in die Schwalbenschwanznut ca.

530 mm und 130 mm weit einschieben.

• Schrauben 3,5x6,5 (5) festziehen.

• Den Strahler (B) in die Adapterklauen (6) einhängen. Die Sicherungslaschen

(3) müssen sich nun unmittelbar neben den Adapterklauen (6) benden.

• Die Excenterspanner (7) mit beiliegendem Innensechskantschlüssel SW5 in

Uhrzeigerrichtung fest anziehen; der Wärmestrahler muss spielfrei und fest mit

den Adapterklauen verbunden sein.

Achtung: kein Verdrehanschlag – Excenterspanner nicht übedrehen!

• Jeweils den Sicherungsring (4) in die Adapterklaue (A) einhängen.

• Zum Einstellen bzw. Verstellen der Stahlrichtung die Schrauben (11) mittels

Innensechskantschlüssel SW5 lösen, den Strahler in die gewünschte Strahlrich-

tung bringen und die Schrauben (11) fest anziehen.

3,4,5

530

130

6 6

11 111 1

05/2018

Inbetriebnahme

Achtung: Transportsicherung im Reektor vollständig entfernen.

Anschluss an Stromnetz herstellen (Schukostecker).

Die Röhre hat ausgeschaltet, bei Gerätetyp D2 blinkt LED C.

Für den Betrieb ist die Funkfernbedienung zu programmieren, siehe Abschnitt

„Erstprogrammierung“.

Funkfernsteuerung

Für den Gerätebetrieb ist der SOLAMAGIC-Funkhandsender FUS6 notwendig, der

bei Ihrem Fachhändler bezogen werden kann.

Für die Wärmeregulierung wird eine Taste auf dem Funk-Handsender belegt.

Tastenzuordnung: Tasten 1-4: Funkkanaltasten

Funkfernbedienung: Sendefrequenz: 433,92 MHz

Batterie: CR 2032, 3 Volt

Reichweite: ca. 20 m in freier Luftstrecke

Betriebsanzeige: Bei D2 Leuchtdioden A, B, C

05/2018

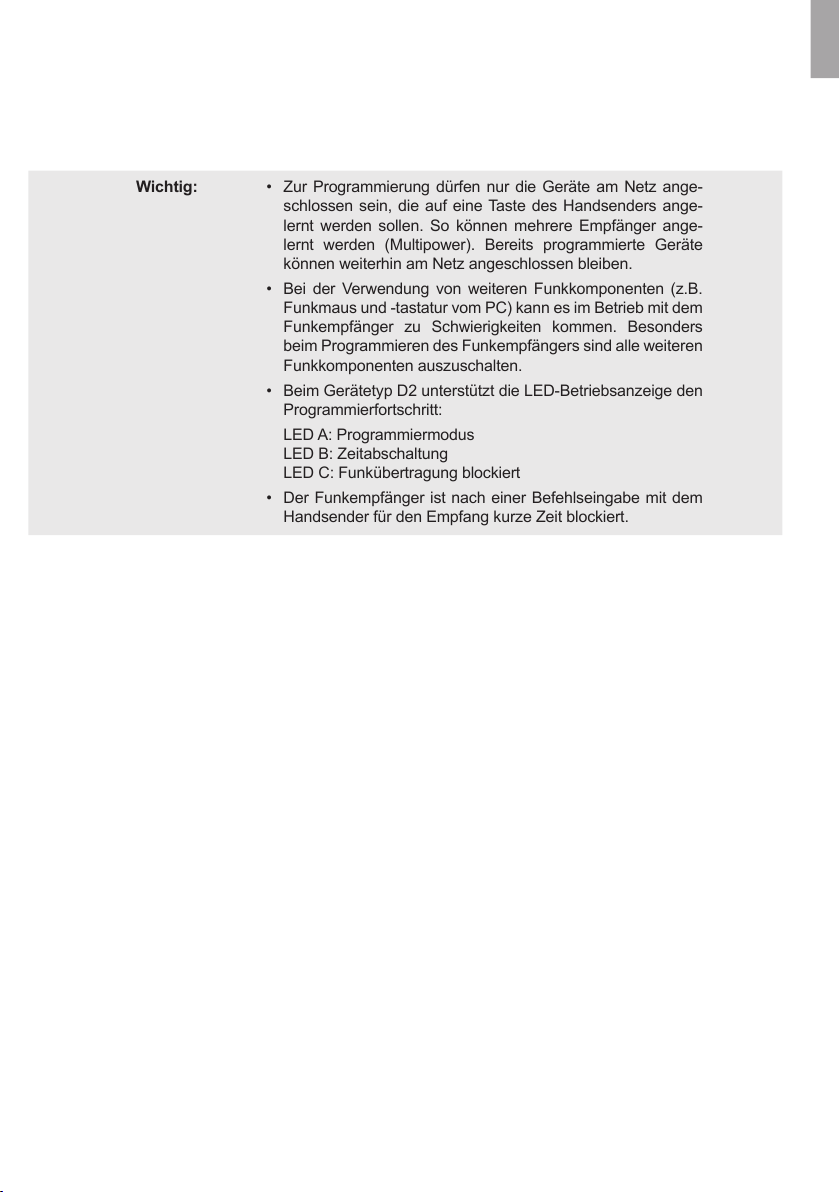

Programmierung der Funkfernsteuerung

Wichtig: • Zur Programmierung dürfen nur die Geräte am Netz ange-

schlossen sein, die auf eine Taste des Handsenders ange-

lernt werden sollen. So können mehrere Empfänger ange-

lernt werden (Multipower). Bereits programmierte Geräte

können weiterhin am Netz angeschlossen bleiben.

• Bei der Verwendung von weiteren Funkkomponenten (z.B.

Funkmaus und -tastatur vom PC) kann es im Betrieb mit dem

Funkempfänger zu Schwierigkeiten kommen. Besonders

beim Programmieren des Funkempfängers sind alle weiteren

Funkkomponenten auszuschalten.

• Beim Gerätetyp D2 unterstützt die LED-Betriebsanzeige den

Programmierfortschritt:

LED A: Programmiermodus

LED B: Zeitabschaltung

LED C: Funkübertragung blockiert

• Der Funkempfänger ist nach einer Befehlseingabe mit dem

Handsender für den Empfang kurze Zeit blockiert.

Erst-

programmierung: Der zu programmierende Wärmestrahler wird an das Netz

angeschlossen (LED C blinkt schnell). Nun wird durch kurzes

Drücken der gewünschten Taste 1 bis 4 auf dem Handsender

die Funkempfängerprogrammierung ausgelöst, Heizröhre geht

auf niedriger Stufe an (LED A blinkt schnell). Durch nochma-

liges Drücken der gleichen Taste wird die Programmierung

bestätigt, Heizröhre geht auf volle Stufe (LED A blinkt schnell).

Falls gewünscht kann nun durch Doppelklicks eine Zeitab-

schaltung einprogrammiert werden: Wird die angelernte Taste

kurz doppelt gedrückt, wird eine Geräteausschaltung nach 30

Minuten Heizdauer festgelegt, die Heizröhre geht für 2 Se-

kunden an (LED B blinkt schnell). Ein weiteres Doppelklick

erhöht die Heizdauer auf 60 Minuten, Heizröhre leuchtet für

4 Sekunden (LED B blinkt mittel). Ein weiteres Doppelklick

erhöht die Abschaltung auf 90 Minuten, Heizröhre leuchtet

6 Sekunden auf (LED B blinkt langsam). Ein weiteres Dop-

pelklick schaltet die Zeitsteuerung aus. Der Programmier-

zyklus für die Zeitabschaltung beginnt wieder von vorne.

Beendet wird die Programmierung durch ein langes Drücken

der angelernten Taste des Handsenders. Die Heizröhre bestä-

tigt den Programmierabschluss mit Betrieb für zwei Sekunden

(alle drei LED’s leuchten kurz auf).

05/2018

Mehrfach-

programmierung: Es ist möglich, Wärmestrahler auf bis zu acht Tasten von einem

oder mehreren Handsendern zu programmieren (Multicontrol).

Die entsprechenden Heizgeräte werden an das Netz ange-

schlossen. Wie oben unter „Erstprogrammierung“ beschrieben,

wird die zu programmierende Taste kurz gedrückt, die Heizröh-

re geht auf niedriger Stufe an (LED A blinkt schnell). Durch ein

wiederholtes Drücken wird bestätigt, die Heizröhre geht auf vol-

le Stufe (LED A blinkt schnell).

Dann wird die nächste Taste durch kurzes Drücken aktiviert,

die Heizröhre geht wieder auf niedrige Stufe (LED A blinkt mit

schnell) und anschließendes Bestätigen programmiert, die

Heizröhre geht auf volle Stufe; (LED A blinkt schnell). Dieser

Vorgang wird solange wiederholt, bis alle gewünschten Tasten

aller gewünschten Handsender programmiert sind.

Die Mehrfachprogrammierung wird durch langes Drücken einer

Taste auf einem Handsender beendet. Die Heizröhre geht aus

und anschließend für 2 Sekunden an (alle drei LED’s leuchten

kurz auf).

Sicherheits-

abschaltung: Der Wärmestrahler bleibt nach einer Spannungsunterbrechung

grundsätzlich ausgeschaltet.

Este manual sirve para los siguientes modelos

Tabla de contenidos

Idiomas:

Otros manuales de Calentador de Etherma

Etherma

Etherma CIR Series Manual de usuario

Etherma

Etherma HO-DUO-S325-W Manual de usuario

Etherma

Etherma LAVA Guía de configuración

Etherma

Etherma ONE Manual de usuario

Etherma

Etherma LAVA-BASIC1000DM-RAL Guía de configuración

Etherma

Etherma LAVA BASIC-DM Guía de configuración

Etherma

Etherma EXO-COMFORT Manual de usuario

Etherma

Etherma CP Manual de usuario

Etherma

Etherma EXO-BASIC 1800 W Guía rápida

Etherma

Etherma EZ Series Manual de usuario

Etherma

Etherma LAVA-BASIC-500DM Guía de configuración

Etherma

Etherma LAVA BASIC-DM 740W Guía de configuración

Etherma

Etherma LAVA BATH 2.0 Guía de configuración

Etherma

Etherma EXO PRO 2000 W Manual de usuario

Etherma

Etherma EIH Series Manual de usuario

Etherma

Etherma LAVA DESK 2.0 Guía de configuración

Etherma

Etherma EIH-3000 Manual de usuario

Etherma

Etherma EIR-500 Manual de usuario

Etherma

Etherma LAVA FRAME Series Guía de configuración

Etherma

Etherma CP Series Guía de configuración

Etherma

Etherma Solamagic S1 Guía rápida

Etherma

Etherma TC Series Manual de usuario

Etherma

Etherma EXO COMFORT 1800W IP65 Manual de usuario

Etherma

Etherma BHK Manual de usuario

Manuales populares de Calentador de otras marcas

oventrop

oventrop Regucor Series Manual de usuario

Blaze King

Blaze King CLARITY CL2118.IPI.1 Manual de usuario

ELMEKO

ELMEKO ML 150 Manual de usuario

BN Thermic

BN Thermic 830T Manual de usuario

KING

KING K Series Guía

Empire Comfort Systems

Empire Comfort Systems RH-50-5 Guía de inicio rápido

Well Straler

Well Straler RC-16B Manual de usuario

EUROM

EUROM 333299 Manual de usuario

Heylo

Heylo K 170 Manual de usuario

Eterna

Eterna TR70W Manual de usuario

Clarke

Clarke GRH15 Manual de instrucciones

IRSAP

IRSAP The Radiator Company Ovali Manual de usuario

Empire Heating Systems

Empire Heating Systems WCC65 Manual de usuario

Wetekom

Wetekom 92 86 43 Manual de usuario

Desa

Desa SPC170-F Manual de usuario

Watlow

Watlow Watrod Electric Tubular Heaters Manual de usuario

Haverland

Haverland ECO-DRY GPS Series Manual de lista de piezas

Stelpro

Stelpro ASILVC2060 Series Manual de usuario
