Etherma EXO-COMFORT Manual de usuario

Montage- und

Gebrauchsanleitung

für Infrarotheizstrahler

EXO-COMFORT

1400 W - (IR08012)

1800 W - (IR08003)

DEGB NL

FRITHRSL

06/2022

Inhaltsverzeichnis

Sicherheits- und Bedienungshinweise............................3

Lieferumfang...................................................................4

Montagehinweise............................................................5

Inbetriebnahme...............................................................7

Bedienung ......................................................................8

Funkfernsteuerung .........................................................9

Programmierung.............................................................9

Reinigungshinweise......................................................12

Fehlersuche / Hilfe........................................................12

Garantiebedingungen...................................................13

Ergänzende Hinweise...................................................15

Anlagen

• Anlage 1:

Technische Daten

• Anlage 2:

Sicherheitsabstände

• Anlage 3:

Strahlungsdiagramm

Sicherheits- und Bedienungshinweise

Bitte beachten Sie folgende Hinweise:

Lesen Sie die Gebrauchsanleitung vor der Montage sorgfältig durch und bewah-

ren Sie diese auf.

Dieses Heizgerät ist für den Außenbereich für die Benutzung von erwachsenen

Personen bestimmt. Es ist nicht zur Scha󰀨ung eines angenehmen Temperaturni-

veaus in Innenräumen bestimmt.

Kinder dürfen nicht mit dem Heizgerät spielen. Kinder jünger als 3 Jahre sind

fernzuhalten, es sei denn, sie werden ständig überwacht. Kinder jünger als

8 Jahre dürfen das Gerät nicht ein- und ausschalten, nicht den Stecker in die

Steckdose stecken, das Gerät nicht reinigen und keine Wartungsarbeiten durch-

führen.

Vorsicht – Einige Teile des Produktes können sehr heiß werden und Ver-

brennungen verursachen. Besondere Vorsicht ist geboten, wenn Kinder

und schutzbedürftige Personen anwesend sind.

• Die Montage muss fachgerecht nach den Installationsvorschriften VDE 0100

(gg. auch Teil 559 und 701 beachten) von einer fachkundigen Person durch-

geführt werden.

• Bei allen Arbeiten die elektrische Anlage unbedingt spannungsfrei schalten

(Netzstecker ziehen, Sicherung ausschalten). Die Heizung erst einschalten,

wenn alle Leitungsverbindungen vollständig hergestellt sind.

• Die Hausinstallation zur Stromversorgung des Heizgerätes muss mit einem

Schalter ausgeführt sein und mit einer Sicherung von mindestens 16A Träge

(Typ C16A) abgesichert sein.

• Nicht direkt unter Steckdosen, Verteilerdosen, Schaltern oder elektrischen Lei-

tungen montieren.

• Steckdosen dürfen sich ausschließlich in den in der Anlage 2 vorgegebenen

Positionen benden.

• Den Stativheizstrahler gemäß VDE 0100 Teil 559 nicht in der Nähe von Vor-

hängen oder brennbaren Sto󰀨en anbringen.

• Das Gerät erfüllt mindestens die Schutzart IP 65 wenn alle Steckverbindungen

(Gerätestecker, Stecker der Erweiterungskomponenten) eingesteckt sind und

ist für den Außenbereich zugelassen.

• Betreiben Sie das Gerät niemals unbeaufsichtigt.

• Das Gerät im eingeschaltetem oder warmen Zustand nicht abdecken, es

besteht Brandgefahr.

• Zum Verstellen der Strahlrichtung das Gerät abschalten und abkühlen lassen.

• Nicht direkt für längere Zeit, sowie aus kurzer Distanz in die in Betrieb bend-

liche IR-Halogenlampe sehen.

• IR-Halogenlampen sind empndlich gegen direkten Hautkontakt (nicht mit den

Fingern berühren). Fett oder andere Verschmutzungen können Sie mit einem

alkohol-getränkten Tuch beseitigen.

• Um die Lebensdauer der IR-Halogenlampe sicherzustellen ist diese vor Vib-

rationen, Stößen und vor Schadsto󰀨en wie z. B. Säuren, Ammoniak, Zement-

staub etc. zu schützen.

• Die IR-Halogenlampe ist vor mechanischer Beanspruchung zu schützen. Sie

muss ausgetauscht werden, wenn Verfärbungen (Dunkelstellen, Verformun-

gen) sichtbar werden oder die Nennlebensdauer erreicht ist.

• Beschädigte Geräteelemente wie z. B. Anschlussleitung, Schalterwippe, Dicht-

manschette oder Heizröhre müssen unbedingt ausgetauscht werden. Das Ge-

rät muss sofort abgebaut und trocken aufbewahrt werden.

• Reparaturarbeiten (Austausch einer defekten Anschlussleitung, einer defekten

Heizröhre oder ähnliches) sind nur durch den Kundendienst der Herstellerr-

ma oder einem autorisierten Vertragshändler durchzuführen.

• Reinigungs- und Wartungsarbeiten dürfen ausschließlich von erwachsenen

Personen mit hinreichender Fachkenntnis durchgeführt werden.

Lieferumfang

IR-Wärmestrahler

Halterung

Montage- und Gebrauchsanleitung

Montagehinweise

• Der Strahler darf nur horizontal montiert und betrieben werden!

• Montage des Strahlers nur mit geeignetem Montagematerial (Beispiel: Schrau-

be M6x60 mit Metalldübel bei Stein- oder Betonuntergrund) auf festen, tragfä-

higen, normal- oder schwer- bzw. nicht-entammbarem Untergrund.

• Falls Strahler und Steckdose nicht auf der gleichen Fläche montiert werden

ist sicherzustellen, dass das Strahlungsfeld nicht auf die Steckdose gerichtet

werden kann. Anderenfalls ist zwingend sicherzustellen, dass die Steckdose

im Strahlerbetrieb sich nicht auf über 70°C erwärmen kann.

• Die Sicherheitsabstände gemäß Anlage 2 sind einzuhalten.

• Der Bereich der Wärmewirkung kann anhand des Strahlungsdiagrammes

(Anlage 3) abgeschätzt werden. Darin sind in verschiedenen Abständen vom

Wärmestrahler die Größen der Strahlungsächen und jeweils die max. Strah-

lungsintensität ausgewiesen.

• Montagehöhe: mindestens 1,80 m über Fußboden

• T-Halter unter Beachtung der Sicherheitsabstände und Sicherheitshinweise

mit 2 Schrauben auf der Befestigungsäche montieren (siehe Anlage 1)

• Klemmschlitten am Heizgerät ausmitteln und durch Anziehen der Klemm-

schrauben xieren.

• Für die Wandmontage ist das Querloch im Halter unten und der Anschlag-Pin

am T-Halter von der Kabelseite des Gerätes abgewandt. Für die Deckenmon-

tage ist der T-Halter 180° verdreht zu montieren, sodass der Anschlag-Pin zur

Kabelseite des Heizstrahlers zeigt.

• Den Wärmestrahler mit dem Klemmschlitten auf dem T-Wandhalter positionie-

ren. Die Schrauben M6 mit Zahnscheiben 6,4 seitlich durch den Klemmschlit-

ten in den T-Wandhalter handfest einschrauben.

• Den Wärmestrahler in die gewünschte Strahlrichtung bringen und die beiden

Schrauben M6 mit Innensechskantschlüssel (SW5) fest anziehen.

Achtung:

Die Anschlussleitung muss von dem Gerät direkt weggeführt werden.

Achtung:

Vor dem Verändern der Geräteposition das Gerät ausschalten und abküh-

len lassen.

Wandmontage

Deckenmontage

Anschlag-Pin entgegen Kabelseite, Querloch unten

Anschlag-Pin an der Kabelseite, Querloch vorne

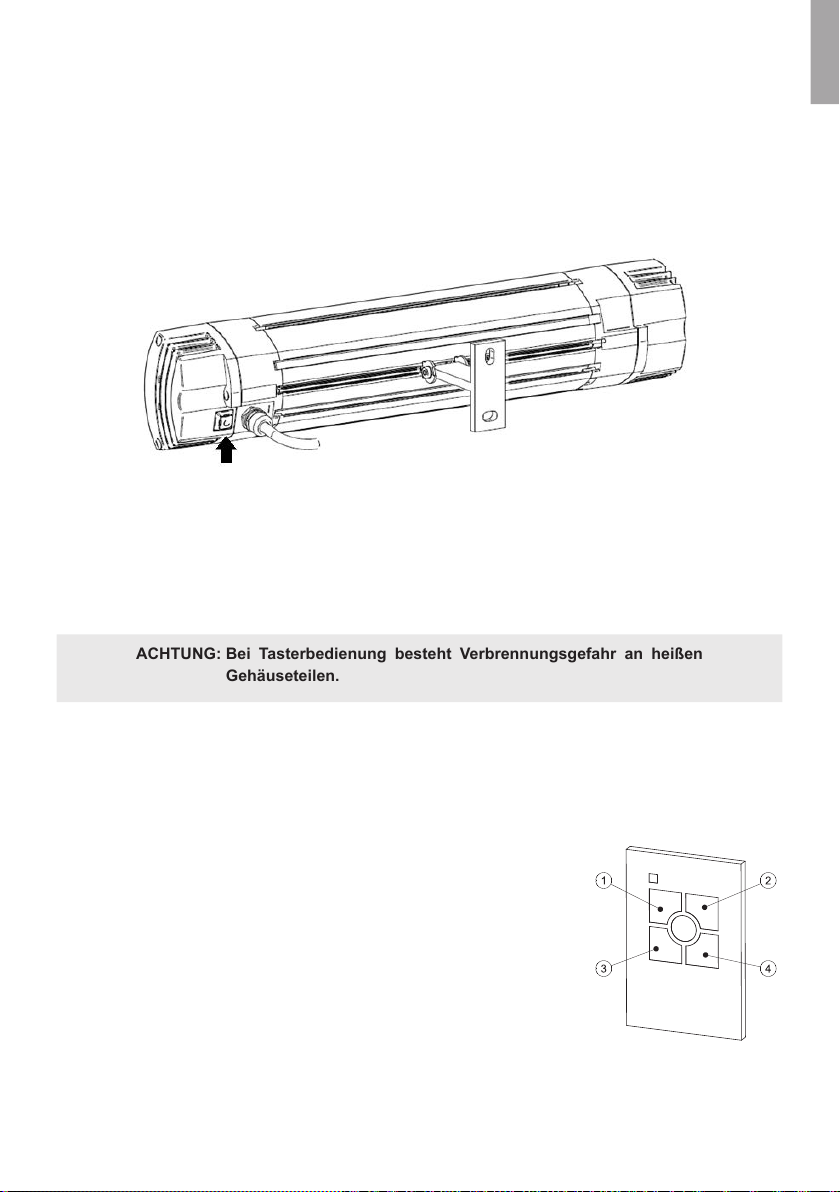

Inbetriebnahme

Den Gerätestecker in die Steckdose der Hausinstallation stecken und den Haus-

installationsschalter einschalten.

Die Heizleistung wird durch die Betätigung des Gerätetasters oder der Fernbe-

dienung geschaltet.

ACHTUNG: Bei Tasterbedienung besteht Verbrennungsgefahr an heißen

Gehäuseteilen.

• Die ETHERMA-Funkfernbedienung ET-EXO-RC kann bei Ihrem Fachhändler

bezogen werden.

• Für das Schalten des Geräts wird eine Taste auf der

Funk-Fernbedinung belegt.

Tastenzuordnung: Tasten 1-4: Funkkanaltasten

Funkfernbedienung: Sendefrequenz: 433,92 MHz

Batterie: CR 2032, 3 Volt

Reichweite: ca. 20 m in freier Luftstrecke

06/2022

Ein-/

Ausschalten:

Durch kurzes Drücken des Gerätetasters bzw. der angelern-

ten Taste auf dem Handsender kann das Gerät ein- bzw.

ausgeschaltet werden.

Entsprechend der Abschaltzeit-Programmierung erfolgt:

einmaliger Signalton ->Heizbetrieb ohne Zeitabschaltung

2 x Signalton – 30 Minuten Betriebszeit

3 x Signalton – 60 Minuten Betriebszeit

4 x Signalton – 90 Minuten Betriebszeit

Kurzzeitheizen: Durch Doppelklick des Tasters (Signalton) schaltet der

Wärmestrahler für 5 Minuten ein und danach selbstständig

wieder aus.

HINWEIS: Das Gerät ist mit einer elektronischen Sicherheitsabschaltung

bei anormaler Betriebslage ausgestattet. Es ist im Auslieferungs-

zustand bereits auf die Betriebslage „Wandmontage 45° gekippt“

und ohne Zeitabschaltung programmiert.

Bedienung

Die Gerätebedienung wird durch akustische Signale bestätigt. Die

Heizleistung ist nur verzögert erkennbar.

WICHTIG: Ggf. muss die Sicherheitsabschaltung bei Schwenkwechsel der

Wärmestrahler neu programmiert werden. Dafür muss - wie im

Abschnitt unten beschrieben - der Solamagic-Funkhandsender

auf das Gerät neu programmiert werden.

Funkfernsteuerung:

Programmierung der Funkfernsteuerung

Wichtig: • Zur Programmierung dürfen nur die Geräte am Netz an-

geschlossen sein, die auf eine Taste des Handsenders

angelernt werden sollen. So können mehrere Empfän-

ger angelernt werden (Multipower). Bereits program-

mierte Geräte können weiterhin am Netz angeschlos-

sen bleiben.

• Bei der Verwendung von weiteren Funkkomponen-

ten (z.B. Funkmaus und -tastatur vom PC) kann es im

Betrieb mit dem Funkempfänger zu Schwierigkeiten

kommen. Besonders beim Programmieren des Funk-

empfängers sind alle weiteren Funkkomponenten aus-

zuschalten.

• Der Funkempfänger ist nach einer Befehlseingabe mit

dem Handsender für den Empfang kurze Zeit blockiert.

Der zu programmierende Wärmestrahler wird an das Netz

angeschlossen. Das Gerät signalisiert nun durch 10 Sekun-

den Heizbetrieb und einem langen Signalton (2 Sekunden)

die Bereitschaft zur Programmierung. Nun wird durch einen

5 Sekunden langen Tastendruck der gewünschten Taste 1

bis 4 auf dem Handsender die Null-Lage festgelegt. Es fol-

gen zwei lange Signaltöne (je 2 Sekunden) und eine Sekunde

Heizbetrieb.

Nun wird durch kurzes Drücken der gewünschten Taste 1 bis

4 auf dem Handsender die Funkempfängerprogrammierung

ausgelöst. Es folgt ein kurzer Signalton und die Heizröhren

gehen kurz an, aus und dann in Dauerbetrieb.

Durch nochmaliges Drücken der gleichen Taste wird die Pro-

grammierung bestätigt. Es folgt ein kurzer Signalton und die

Heizröhren gehen kurz aus und dann in Dauerbetrieb.

Falls gewünscht kann nun durch Doppelklicks eine Zeitab-

schaltung einprogrammiert werden: Wird die angelernte Tas-

te kurz doppelt gedrückt, wird eine Geräteausschaltung nach

30 Minuten Heizdauer festgelegt (2 Signaltöne), die Heizröhre

geht für 2 Sekunden aus. Ein weiterer Doppelklick erhöht die

Heizdauer auf 60 Minuten (3 Signaltöne), Heizröhre geht für

4 Sekunden aus. Ein weiterer Doppelklick erhöht die Abschal-

Erst-

programmierung:

tung auf 90 Minuten (4 Signaltöne), Heizröhre geht 6 Sekun-

den aus. Ein weiteres Doppelklick schaltet die Zeitsteuerung

aus. Der Programmierzyklus für die Zeitabschaltung beginnt

wieder von vorne.

Beendet wird die Programmierung durch ein ca. 2 Sekunden

langes Drücken der angelernten Taste des Handsenders. Die

Heizröhre bestätigt den Programmierabschluss mit 2 Sekun-

den aus, 2 Sekunden Betrieb und dann aus.

Es ist möglich, den Stativheizstrahler auf bis zu acht Tasten

von einem oder mehreren Handsendern zu programmieren

(Multicontrol).

Die entsprechenden Heizgeräte werden an das Netz ange-

schlossen. Das Gerät signalisiert nun durch 10 Sekunden

Heizbetrieb und einem langen Signalton (2 Sekunden) die

Bereitschaft zur Programmierung. Nun wird durch einen 5 Se-

kunden langen Tastendruck der gewünschten Taste 1 bis 4

auf dem ersten Handsender die Null-Lage festgelegt. Es fol-

gen zwei lange Signaltöne (je 2 Sekunden) und eine Sekunde

Heizbetrieb.

Nun wird durch kurzes Drücken der gewünschten Taste 1 bis

4 auf dem Handsender die Funkempfängerprogrammierung

ausgelöst. Es folgt ein kurzer Signalton und die Heizröhren

gehen kurz an, aus und dann in Dauerbetrieb. Durch nochma-

liges Drücken der gleichen Taste wird die Programmierung be-

stätigt. Es folgt ein kurzer Signalton und die Heizröhren gehen

kurz aus und dann in Dauerbetrieb.

Dann wird die nächste Taste dieses oder eines anderen Hand-

senders durch kurzes Drücken aktiviert, es folgt ein kurzer Si-

gnalton und die Heizröhren gehen kurz aus und dann in Dau-

erbetrieb. Durch nochmaliges Drücken der gleichen Taste wird

die Programmierung bestätigt. Es folgt ein kurzer Signalton

und die Heizröhren gehen kurz aus und dann in Dauerbetrieb.

Dieser Vorgang wird solange wiederholt, bis alle gewünschten

Tasten aller gewünschten Handsender programmiert sind.

Die Mehrfachprogrammierung wird durch langes Drücken

(2 Sekunden) einer Taste auf einem Handsender beendet. Die

Heizröhre bestätigt den Programmierabschluss mit 2 Sekun-

den aus, 2 Sekunden Betrieb und dann aus.

Der Wärmestrahler bleibt nach einer Spannungsunterbre-

chung grundsätzlich ausgeschaltet.

Mehrfach-

program-

mierung:

Sicherheits-

abschaltung:

Este manual sirve para los siguientes modelos

Tabla de contenidos

Idiomas:

Otros manuales de Calentador de Etherma

Etherma

Etherma HO-DUO-S325-W Manual de usuario

Etherma

Etherma LAVA BATH 2.0 Guía de configuración

Etherma

Etherma CIR Series Manual de usuario

Etherma

Etherma LAVA BASIC-DM Guía de configuración

Etherma

Etherma ET-AQUA-WSP-5D Manual de usuario

Etherma

Etherma EIH-3000 Manual de usuario

Etherma

Etherma LAVA 2.0 Series Guía de configuración

Etherma

Etherma LAVA Guía de configuración

Etherma

Etherma Solamagic S2 Manual de usuario

Etherma

Etherma HOME-DUO 325 Manual de usuario

Etherma

Etherma CP Series Guía de configuración

Etherma

Etherma LAVA FRAME Series Guía de configuración

Etherma

Etherma BHK Manual de usuario

Etherma

Etherma TC Series Manual de usuario

Etherma

Etherma EXO-BASIC 1800 W Guía rápida

Etherma

Etherma BATH 2.0 Series Guía de configuración

Etherma

Etherma ETC-300 Manual de usuario

Etherma

Etherma LAVA BASIC-DM 740W Guía de configuración

Etherma

Etherma SOLOMAGIC Z1 Guía rápida

Etherma

Etherma EIH Series Manual de usuario

Etherma

Etherma LAVA-BASIC-500DM Guía de configuración

Etherma

Etherma SPH Guía de configuración

Etherma

Etherma ET-SOLID 1800 W Guía rápida

Etherma

Etherma EXO COMFORT 1800W IP65 Manual de usuario

Manuales populares de Calentador de otras marcas

oventrop

oventrop Regucor Series Manual de usuario

Blaze King

Blaze King CLARITY CL2118.IPI.1 Manual de usuario

ELMEKO

ELMEKO ML 150 Manual de usuario

BN Thermic

BN Thermic 830T Manual de usuario

KING

KING K Series Guía

Empire Comfort Systems

Empire Comfort Systems RH-50-5 Guía de inicio rápido

Well Straler

Well Straler RC-16B Manual de usuario

EUROM

EUROM 333299 Manual de usuario

Heylo

Heylo K 170 Manual de usuario

Eterna

Eterna TR70W Manual de usuario

Clarke

Clarke GRH15 Manual de instrucciones

IRSAP

IRSAP The Radiator Company Ovali Manual de usuario

Empire Heating Systems

Empire Heating Systems WCC65 Manual de usuario

Wetekom

Wetekom 92 86 43 Manual de usuario

Desa

Desa SPC170-F Manual de usuario

Watlow

Watlow Watrod Electric Tubular Heaters Manual de usuario

Haverland

Haverland ECO-DRY GPS Series Manual de lista de piezas

Stelpro

Stelpro ASILVC2060 Series Manual de usuario
