Ergotron StyleView SV31 Manual de usuario
888-80-027-W-01 rev. C • 02/10
1 of 7
ABC
1
2
3
1x
3mm
12"-18"
(305-457 mm)
3"- 8.5"
(76-216 mm)
<30 lbs. (13.6 kg)
1x
1x2x
4x
1x 1x
1x
M5 x 18mm
Security Screw
Tornillo de seguridad
Vis de sécurité
Sicherheitsschraube mit Innenfünfkant
Veiligheidssleutel
Vite di sicurezza
固定ネジ
安全螺丝
Security Screw(안전 스크루)
5-sided Security Wrench
Llave de seguridad pentagonal
Clef Allen de sécurité
Fünfkant-Inbusschlüssel
5-kantige veiligheidssleutel
Chiave pentagonale di sicurezza
5角固定用レンチ
5角安全扳手
5면 Security Wrench(안전 렌치)

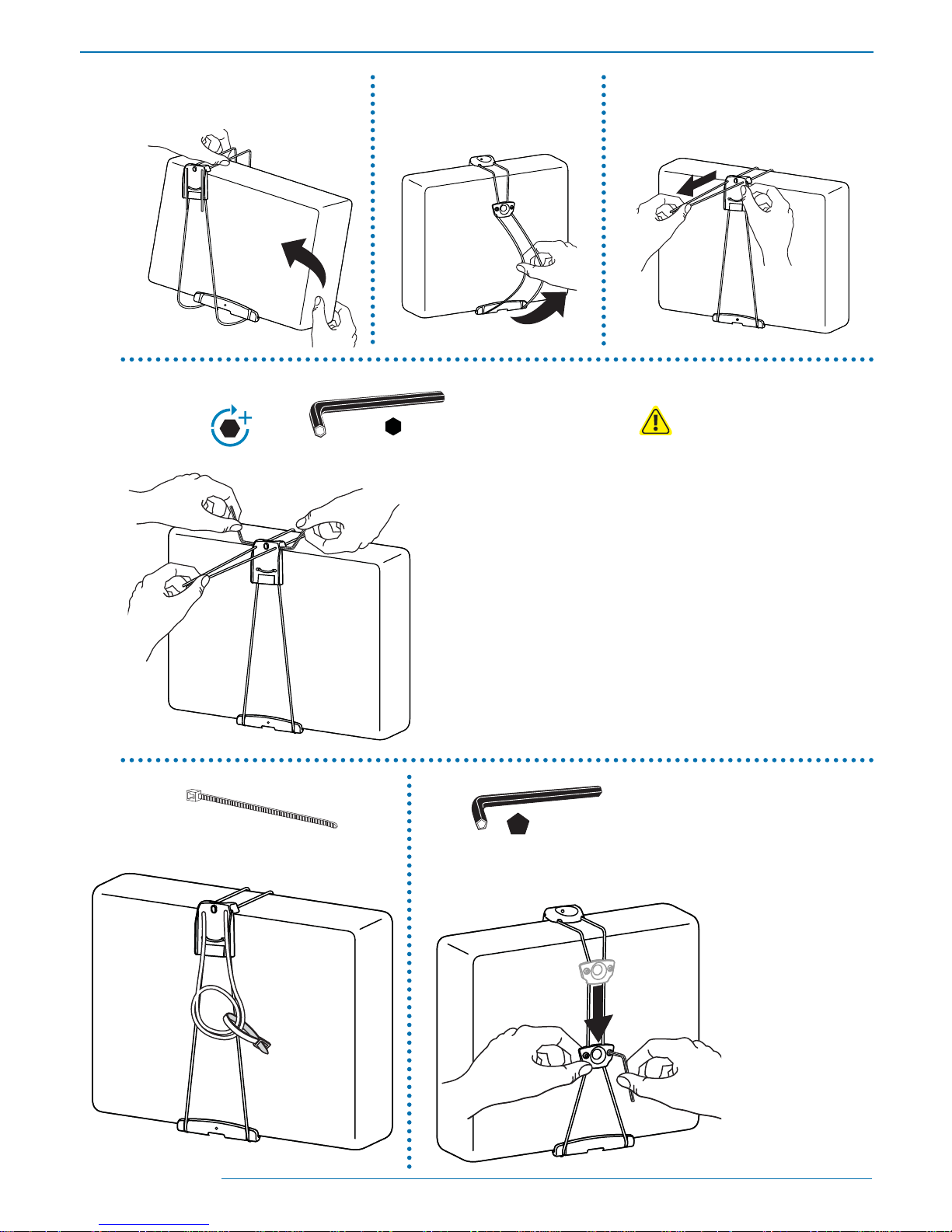

ASSEMBLY INSTRUCTIONS, StyleView SV31 & 32 Accessory, CPU Holder
Instrucciones de instalación, Accesorio StyleView SV31 y 32, Soporte para CPU
Notice d’assemblage, Accessoire StyleView SV31 et 32, Support d’unité centrale
Montageanleitungen, Zubehör für StyleView SV31 und 32, CPU-Halter
Installatie instructies, Accessoire StyleView SV31 & 32, CPU-houder
Manuali d’Istruzione, Accessorio StyleView SV31 e 32, Supporto per CPU
取扱い説明書, スタイルビューSV31＆32アクセサリー, CPUホールダー
安装说明, StyleView SV31 & 32 附件, CPU固定座
설치 안내, StyleView SV31 및 32 부속품, CPU 홀더
StyleView SV31 & SV32 Accessory, CPU Holder
ASSEMBLY INSTRUCTIONS
SV32
cart
SV31
cart
3"- 8.5"
(76-216 mm)
12"-18"
(305-457 mm)
<30 lbs. (13.6 kg)
888-80-027-W-01 rev. C • 02/10
2 of 7
3mm

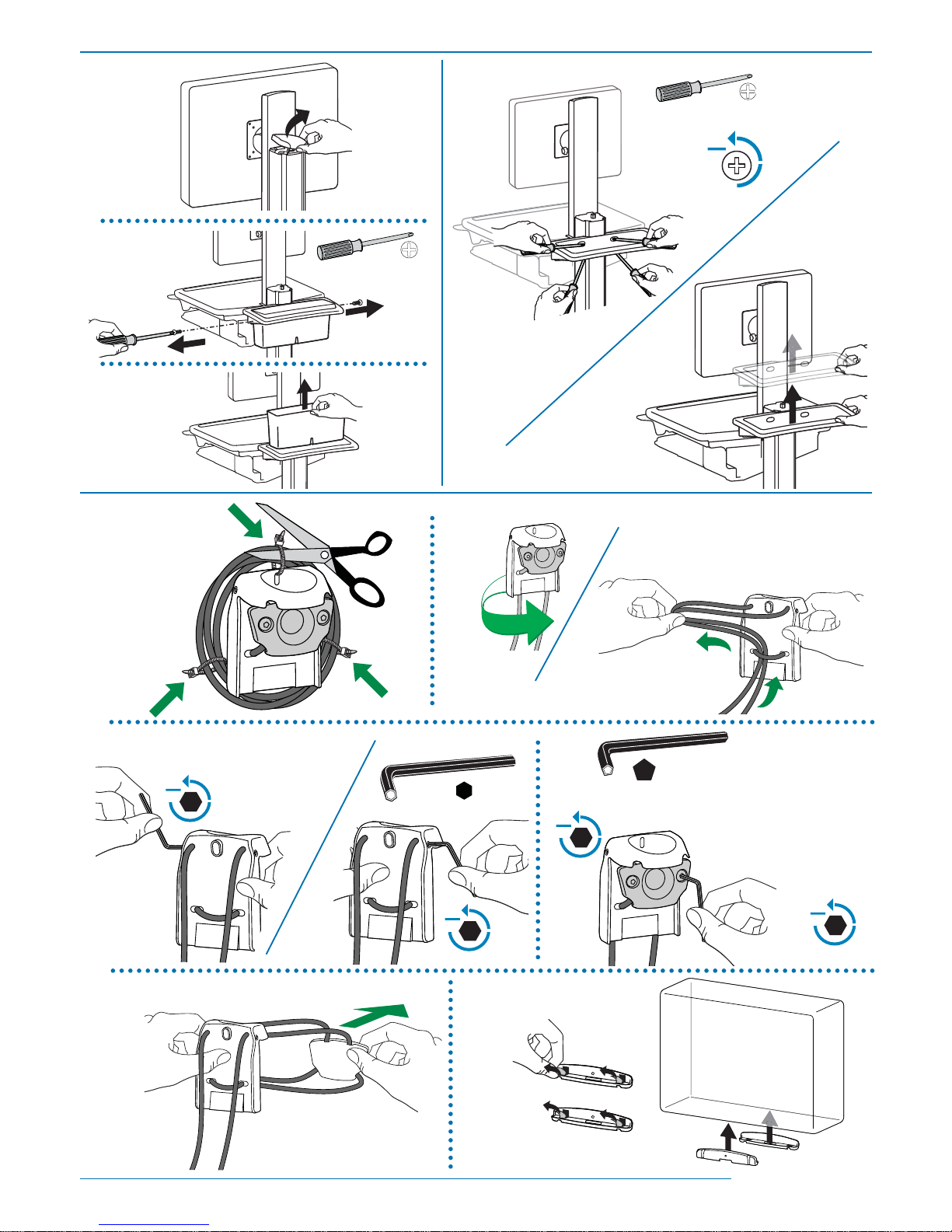

3ab
cd
e f
12
a
c
b
180˚
5-sided Security Wrench
Llave de seguridad pentagonal
Clef Allen de sécurité
Fünfkant-Inbusschlüssel
5-kantige veiligheidssleutel
Chiave pentagonale di sicurezza
5角固定用レンチ
5角安全扳手
5면 Security Wrench(안전 렌치)
888-80-027-W-01 rev. C • 02/10
3 of 7
3mm
d
ef

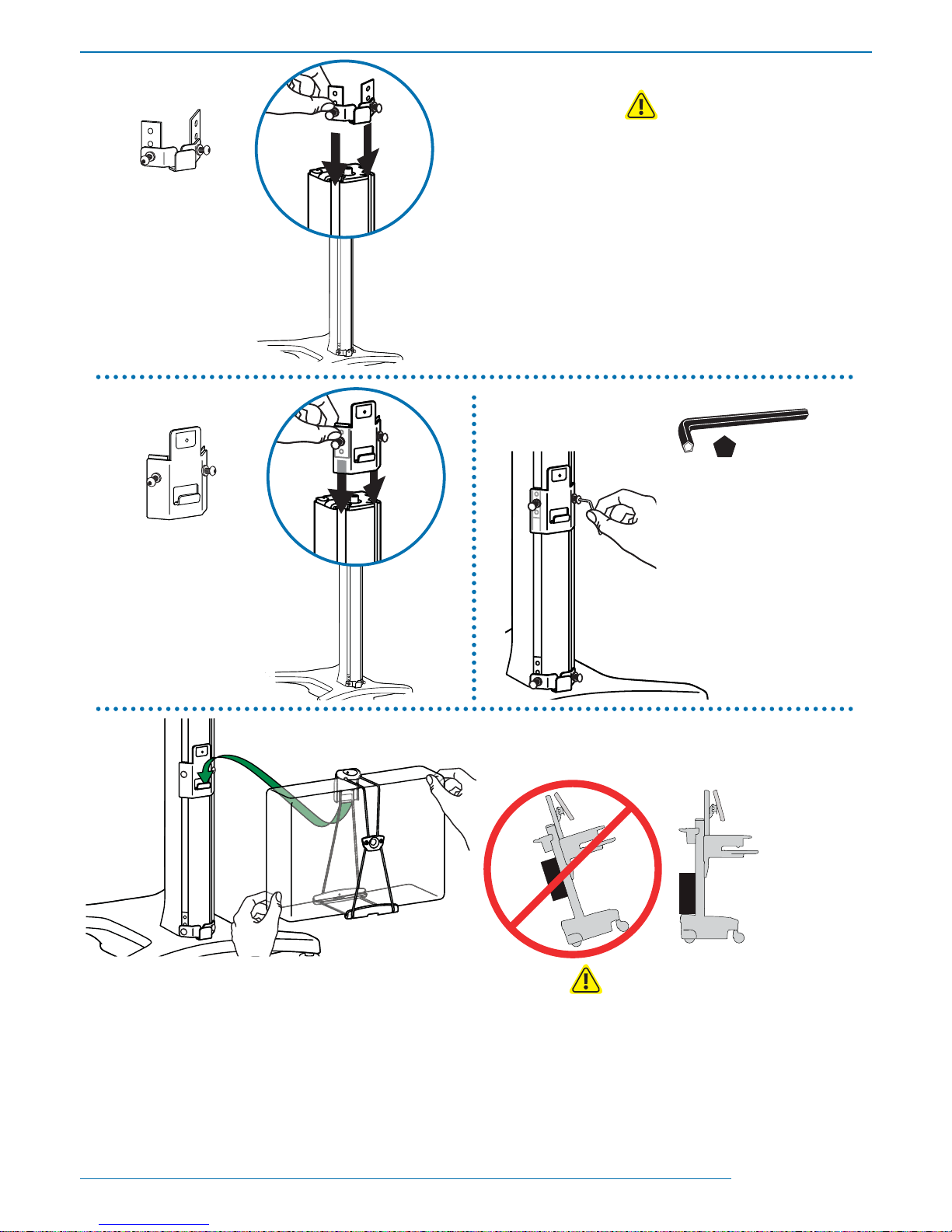

4abc
Caution: Do Not over tighten fasteners. Over-tightening may cause damage to fasteners.
Precaución: No apriete demasiado los sujetadores.Hacerlo podría dañarlos.
Attention : Ne Pas serrer excessivement les fixations. Risques d'endommagement en cas de serrage
excessif.
Vorsicht: Die Halterungen niemals übermäßig festziehen. Das übermäßige Festziehen kann die
Halterungen beschädigen.
Let op: Draai de bevestigingsmaterialen niet te vast.Te vast aandraaien kan schade veroorzaken
aan de bevestigingsmaterialen.
Attenzione: Non serrare eccessivamente i dispositivi di fissaggio. Ciò potrebbe causare danni agli
elementi di fissaggio.
注意: 留金は締めすぎないようにしてください。 強く締め付けすぎると、金具が破損する
原因となります。
小心：不要过度拧紧紧固件。过度拧紧可能会损坏紧固件。
주의: 패스너를 너무 조이지 않도록 하십시오. 너무 조이면 패스너에 손상이 발생할 수
있습니다.
5-sided Security Wrench
Llave de seguridad pentagonal
Clef Allen de sécurité
Fünfkant-Inbusschlüssel
5-kantige veiligheidssleutel
Chiave pentagonale di sicurezza
5角固定用レンチ
5角安全扳手
5면 Security Wrench(안전 렌치)
888-80-027-W-01 rev. C • 02/10
4 of 7
5a
bc
d
NOTE:Position at bottom of tower. Do not tighten at this time.
NOTA: Colóquelo en el extremo inferior de la torre. No lo apriete en este momento.
REMARQUE : Positionner en bas de la tour. Ne pas serrer encore.
HINWEIS: An der Unterseite des Turms positionieren Noch nicht festziehen
OPMERKING: Plaats onderaan de toren. Zet nog niet vast.
NOTA: Posizionarlo nella parte inferiore della torre. Non serrare ancora.
傾く危険性: ブラケットの位置は、CPUがタワーのできるだけ低い位置に来るようにします。
倾覆危险：固定托架，以将主机安装在支柱尽可能低的位置。
넘어질 위험: 브래킷을 위치시켜 CPU를 타워에 가급적이면 낮게 장착합니다.
Tipping Hazzard: Position bracket so that CPU attaches at the bottom of the tower.
Riesgo de vuelco: Coloque el soporte de modo que la CPU quede colocada lo más bajo posible en la torre.
Risque de renversement : Positionner le collier pour que l’unité soit positionnée aussi bas que possible sur la tour.
Kippgefahr: Die Halterung so positionieren, dass die CPU so weit unten wie möglich am Turm befestigt ist
Omkantelgevaar: Plaats de beugel zo, dat de CPU zo laag mogelijk op de toren vast komt te zitten.
Rischio di ribaltamento: Posizionare la staffa in modo tale che la CPU venga posizionata nel punto più basso possibile sulla torre.
注: タワーの底辺に位置させます。 この時点ではまだ締めないでください。
注意：位于支柱的底部。这时候不要拧紧。
주: 타워의 하단에 위치시킵니다. 이제는 조이지 마십시오.
5-sided Security Wrench
Llave de seguridad pentagonal
Clef Allen de sécurité
Fünfkant-Inbusschlüssel
5-kantige veiligheidssleutel
Chiave pentagonale di sicurezza
5角固定用レンチ
5角安全扳手
5면 Security Wrench(안전 렌치)
888-80-027-W-01 rev. C • 02/10
5 of 7

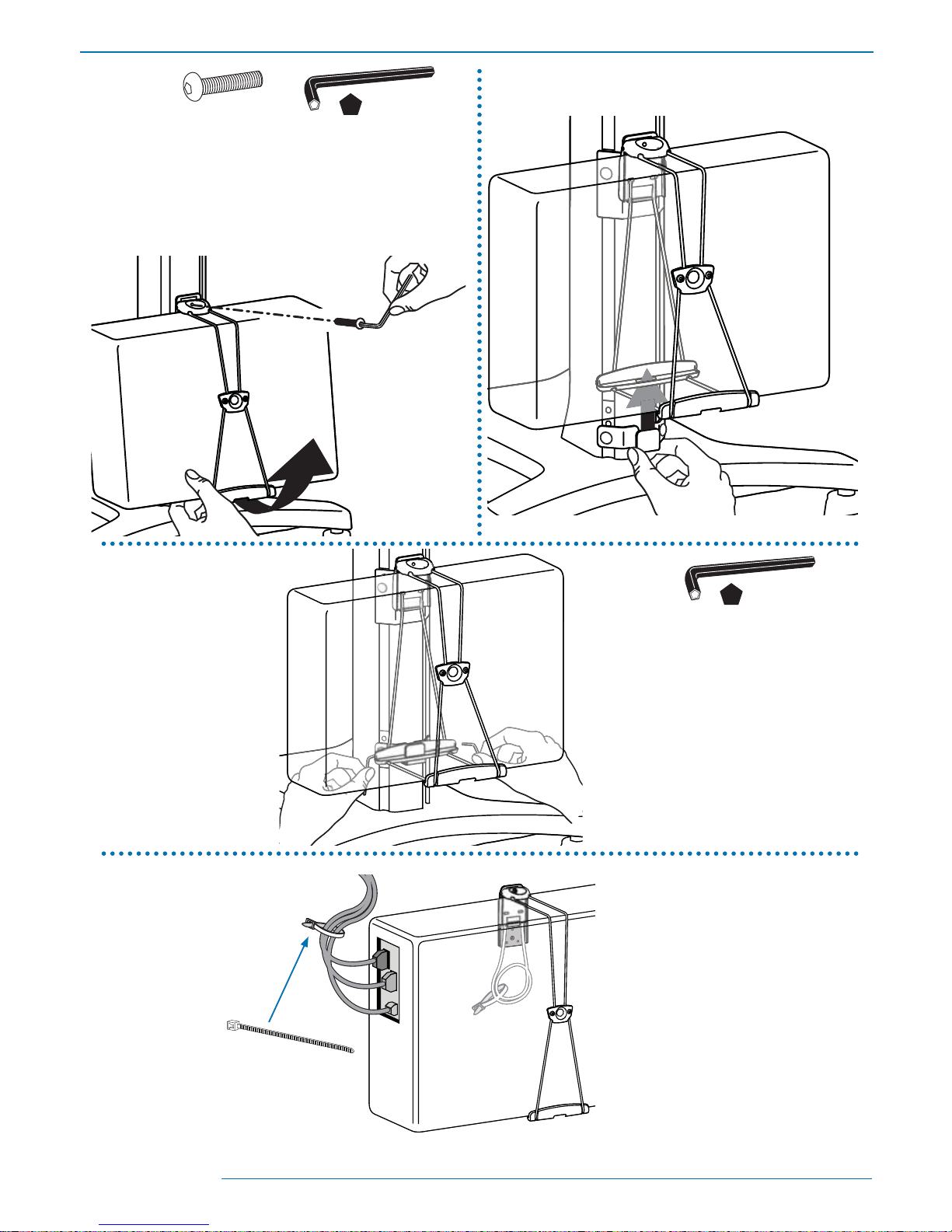

a b
6M5 x 18mm
Security Screw
Tornillo de seguridad
Vis de sécurité
Sicherheitsschraube mit Innenfünfkant
Veiligheidssleutel
Vite di sicurezza
固定ネジ
安全螺丝
Security Screw(안전 스크루)
1x
c
d
5-sided Security Wrench
Llave de seguridad pentagonal
Clef Allen de sécurité
Fünfkant-Inbusschlüssel
5-kantige veiligheidssleutel
Chiave pentagonale di sicurezza
5角固定用レンチ
5角安全扳手
5면 Security Wrench(안전 렌치)
5-sided Security Wrench
Llave de seguridad pentagonal
Clef Allen de sécurité
Fünfkant-Inbusschlüssel
5-kantige veiligheidssleutel
Chiave pentagonale di sicurezza
5角固定用レンチ
5角安全扳手
5면 Security Wrench(안전 렌치)
888-80-027-W-01 rev. C • 02/10
6 of 7

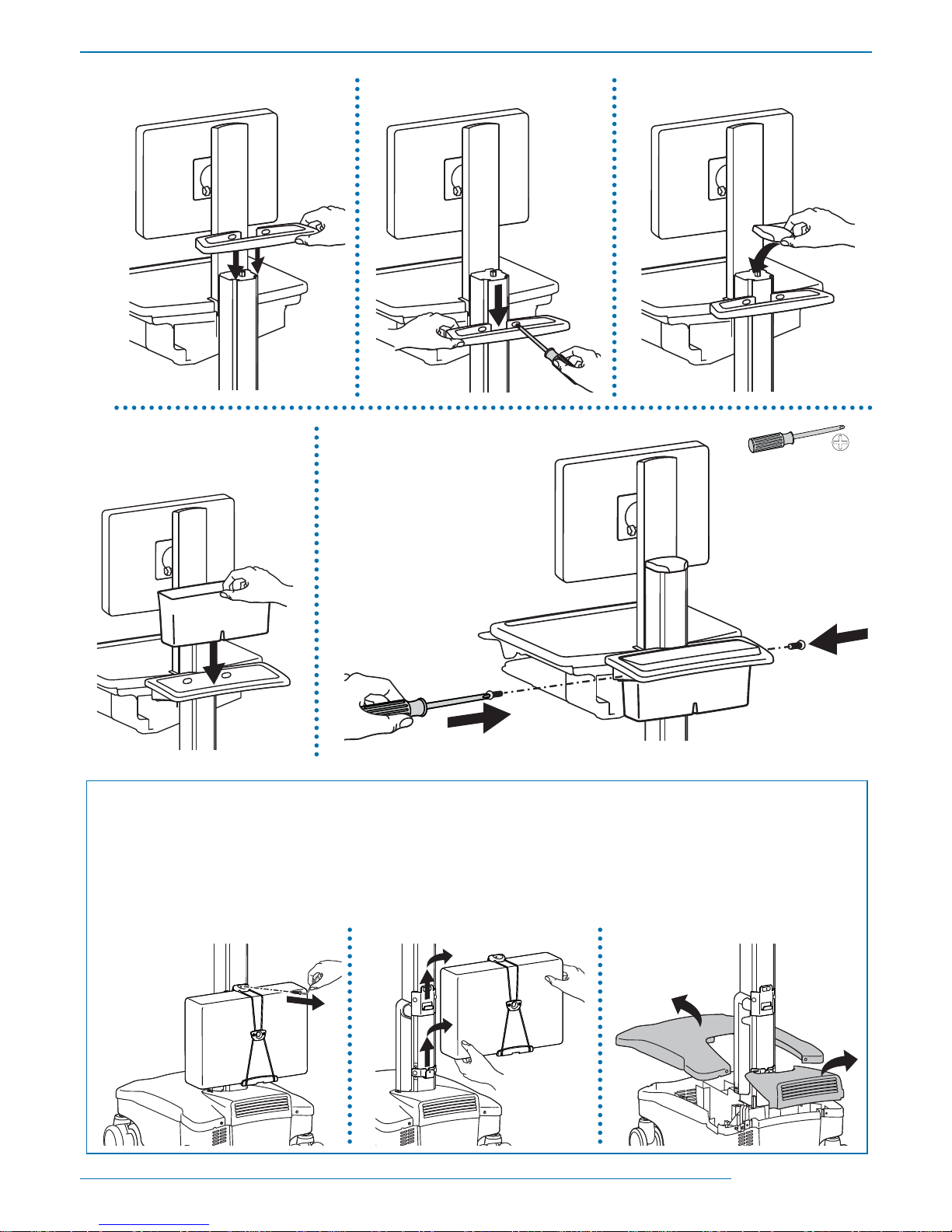

7a
a
d
b
bc
e
c
To access battery compartment, remove CPU.
Para acceder al compartimento de las baterías, retire la CPU.
Pour accéder au compartiment des piles, retirer l’unité centrale.
Um an das Akkufach zu gelangen, entfernen Sie die CPU.
Verwijder de CPU om het batterijvak te bereiken.
Per accedere al vano batterie,rimuovere la CPU.
バッテリー収納部を開くには、CPUを取り外します。
卸下 CPU，打开电池仓。
배터리함에 접근하려면 CPU를 제거하십시오.
