Brief Operating Instructions

iTEMP®TMT84

Temperature Head Transmitter

with PROFIBUS®PA Protocol

;Temperaturkopftransmitter (ab Seite 3)

<Temperature head transmitter (from page 21)

Inhaltsverzeichnis TMT84

2Endress+Hauser

Inhaltsverzeichnis

1 Sicherheitshinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

1.1 Bestimmungsgemäße Verwendung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

1.2 Montage, Inbetriebnahme, Bedienung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

1.3 Betriebssicherheit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

1.4 Sicherheitszeichen und -symbole . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

2 Identifizierung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

2.1 Gerätebezeichnung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

2.2 Lieferumfang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

2.3 Zertifikate und Zulassungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

3 Montage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

3.1 Warenannahme, Transport, Lagerung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

3.2 Montagebedingungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

3.3 Montage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

3.4 Montagekontrolle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

4 Verdrahtung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

4.1 Verdrahtung auf einen Blick . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

4.2 Anschluss Sensorleitungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

4.3 Feldbusanschluss . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

4.4 Anschlusskontrolle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

5 Bedienung und Inbetriebnahme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

5.1 Installationskontrolle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

5.2 Anzeige- und Bedienelemente (optional) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

5.3 Konfiguration Kopftransmitter und PA-Funktionen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

5.4 Hardware-Einstellungen (DIP-Schalter) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

5.5 Einschalten des Kopftransmitters . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Diese Anleitung ist eine Kurzanleitung.

Ausführliche Informationen entnehmen Sie bitte der Betriebsanleitung und der weiteren Dokumen-

tation auf der mitgelieferten CD-ROM.

Diese Kurzanleitung ersetzt nicht die Betriebsanleitung.

Die komplette Gerätedokumentation besteht aus:

• der vorliegenden Kurzanleitung

• einer CD-ROM mit:

– der Betriebsanleitung

– Zulassungen und Sicherheitszertifikaten

– weiteren gerätespezifischen Informationen.

TMT84 Sicherheitshinweise

Endress+Hauser 3

1 Sicherheitshinweise

#Warnung!

Elektrische Schläge können zum Tod oder zu schweren Körperverletzungen führen. Gehen Sie

mit äußerster Vorsicht vor, falls Sie Kabel und Klemmen berühren. Wenn das Gerät/die Mess-

einrichtung in einer Hochspannungsumgebung installiert wird und es zu einer Störung oder

einem Installationsfehler kommt, kann an den Anschlussklemmen oder dem Gerät/der Mess-

einrichtung selbst Hochspannung anliegen.

1.1 Bestimmungsgemäße Verwendung

• Das Gerät ist ein universeller und konfigurierbarer Temperaturkopftransmitter mit wahlweise

ein oder zwei Temperatursensoreingängen für Widerstandsthermometer (RTD), Thermoele-

mente (TC), Widerstands- und Spannungsgeber. Das Gerät ist zur Montage in einen

Anschlusskopf Form B nach DIN 43729 konzipiert.

• Für Schäden aus unsachgemäßem oder nicht bestimmungsgemäßem Gebrauch haftet der

Hersteller nicht.

1.2 Montage, Inbetriebnahme, Bedienung

Beachten Sie folgende Punkte:

• Das Gerät darf nur von qualifiziertem und autorisiertem Fachpersonal (z. B. Elektrofachkraft)

unter genauer Beachtung dieser Anleitung, der einschlägigen Normen, der gesetzlichen Vor-

schriften (länderspezifisch) und der Zertifikate (je nach Ausführung) eingebaut, angeschlos-

sen, in Betrieb genommen und gewartet werden.

• Das Fachpersonal muss diese Anleitung gelesen und verstanden haben und die Anweisungen

befolgen. Treten Unklarheiten beim Gebrauch der Kurzanleitung auf, muss die Betriebsanlei-

tung (auf CD-ROM) benutzt werden. Dort finden sich alle Informationen zum Gerät/Mess-

system in ausführlicher Form.

• Veränderungen und Reparaturen am Gerät dürfen nicht vorgenommen werden.

Ausnahme: Wenn dies in der Betriebsanleitung (auf CD-ROM) ausdrücklich erlaubt wird.

• Beschädigte Geräte, von denen eine Gefährdung ausgehen könnte, dürfen nicht in Betrieb

genommen werden und sind klar und deutlich als defekt zu kennzeichnen.

• Beachten Sie grundsätzlich die in Ihrem Land geltenden Vorschriften bezüglich Öffnen und

Reparieren von elektrischen Geräten.

1.3 Betriebssicherheit

Beachten Sie die technischen Daten auf dem Typenschild! Das Typenschild befindet sich seitlich

am Transmittergehäuse.

Explosionsgefährdeter Bereich

Bei Einsatz in explosionsgefährdeten Bereichen sind die entsprechenden nationalen Normen

einzuhalten. Für Messsysteme, die im explosionsgefährdetem Bereich eingesetzt werden, gilt

zusätzlich die separate Ex-Dokumentation. Die darin aufgeführten Installationsvorschriften,

Anschlusswerte und Sicherheitshinweise müssen konsequent beachtet werden!

Sicherheitshinweise TMT84

4Endress+Hauser

Stellen Sie sicher, dass Sie die richtige Ex-Dokumentation zum passenden Ex-zugelassenen

Gerät verwenden! Die Nummer der zugehörigen Ex-Dokumentation (XA...) finden Sie auf dem

Typenschild. Wenn beide Nummern (auf der Ex-Dokumentation und auf dem Typenschild)

exakt übereinstimmen, dürfen Sie diese Ex-Dokumentation benutzen.

Störsicherheit

Die Messeinrichtung erfüllt die allgemeinen Sicherheitsanforderungen gemäß EN 61010 und

die EMV-Anforderungen gemäß IEC/EN 61326 sowie die NAMUR-Empfehlung NE 21 und

NE 89.

#Warnung!

Das Gerät muss von einer Spannungsversorgung 9 bis 32 VDC gemäß NEC-Klasse 02 (Nieder-

spannung/-strom) mit Kurzschluss-Leistungsbegrenzung auf 8 A/150 VA gespeist werden.

1.4 Sicherheitszeichen und -symbole

Sicherheitshinweise in dieser Betriebsanleitung sind mit folgenden Sicherheitszeichen und

-symbole gekennzeichnet:

"Achtung!

Dieses Symbol deutet auf Aktivitäten oder Vorgänge hin, die - wenn sie nicht ordnungsgemäß

durchgeführt werden - zu fehlerhaftem Betrieb oder zu Zerstörung des Gerätes führen können.

#Warnung!

Dieses Symbol deutet auf Aktivitäten oder Vorgänge hin, die - wenn sie nicht ordnungsgemäß

durchgeführt werden - zu Verletzung von Personen, zu einem Sicherheitsrisiko oder zur Zerstö-

rung des Gerätes führen können.

!Hinweis!

Dieses Symbol deutet auf Aktivitäten oder Vorgänge hin, die - wenn sie nicht ordnungsgemäß

durchgeführt werden - einen indirekten Einfluss auf den Betrieb haben oder eine unvorherge-

sehene Gerätereaktion auslösen können.

ESD - Electrostatic discharge

Schützen Sie die Klemmen vor elektrostatischer Entladung. Ein Nichtbeachten kann zur Zerstö-

rung oder Fehlfunktion von Teilen der Elektronik führen.

TMT84 Identifizierung

Endress+Hauser 5

2 Identifizierung

2.1 Gerätebezeichnung

2.1.1 Typenschild

Das richtige Gerät?

Vergleichen und prüfen Sie die Angaben auf dem Typenschild des Gerätes mit den Anforderun-

gen der Messstelle.

A0009891

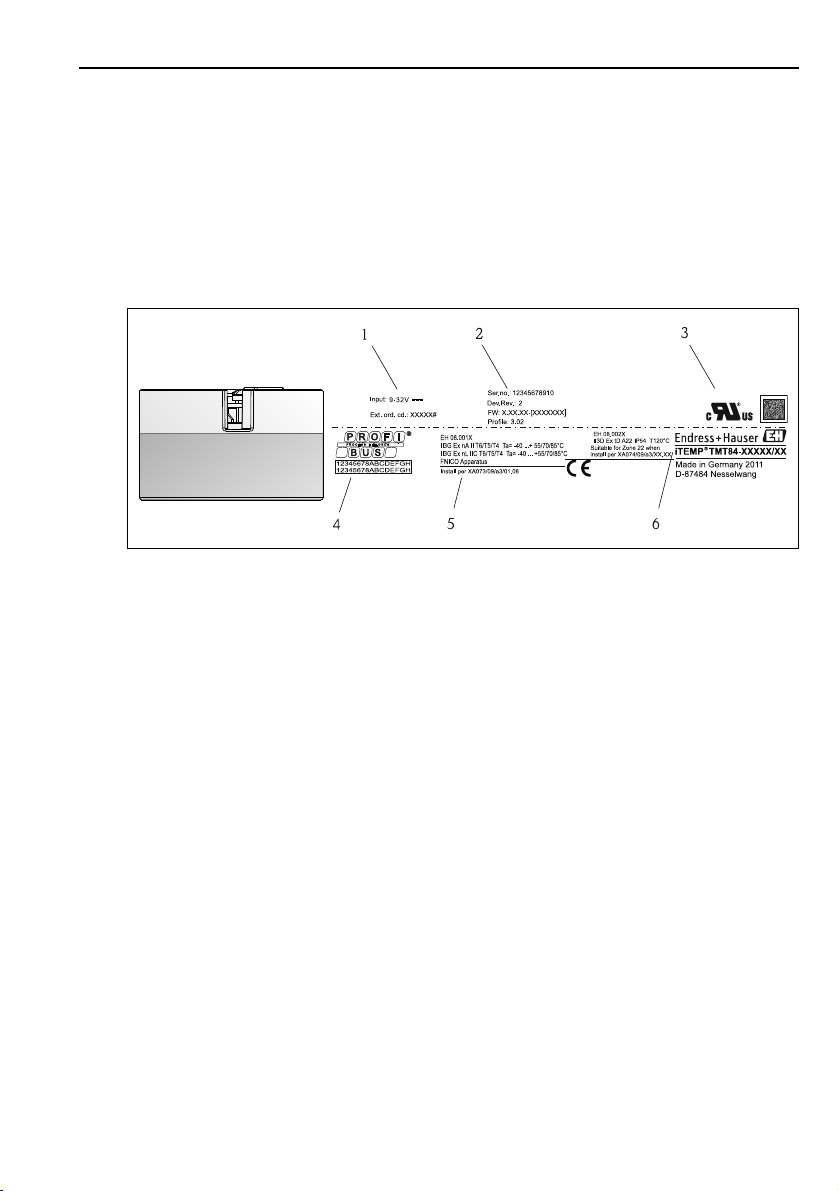

Abb. 1: Typenschild des Kopftransmitters (beispielhaft, non-Ex Version)

1 Spannungsversorgung, Seriennummer und Geräte-Version

2 Zulassungen mit Symbolen ggf. mit Nummer der zugehörigen Ex-Dokumentation (XA...)

3 2D-Barcode

4 Messstellenbezeichnung TAG

5 Bestellcode und Identifikationsnummer)

2.2 Lieferumfang

Der Lieferumfang des Gerätes besteht aus:

• Temperaturkopftransmitter

• Befestigungsmaterial

• Gedruckte, mehrsprachige Kurzanleitung

• Betriebsanleitung und zusätzliche Dokumentation auf CD-ROM

• Zusätzliche Dokumentation für Geräte, die für den Einsatz im explosionsgefährdeten Bereich

(0 2 1) geeignet sind, wie z.B. Sicherheitshinweise (XA...), Control oder Installation

Drawings (ZD...).

!Hinweis!

Beachten Sie bitte die Zubehörteile des Gerätes im Kapitel ’Zubehör’ der Betriebsanleitung auf

der mitgelieferten CD-ROM.

Montage TMT84

6Endress+Hauser

2.3 Zertifikate und Zulassungen

Das Gerät hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Das Gerät

entspricht den Anforderungen der Normen EN 61 010-1 "Sicherheitsbestimmungen für elektri-

sche Mess-, Steuer, Regel- und Laborgeräte" sowie den EMV-Anforderungen gemäß

IEC/EN 61326.

2.3.1 CE-Zeichen, Konformitätserklärung

Das Gerät erfüllt die gesetzlichen Anforderungen der EU-Richtlinien. Der Hersteller bestätigt die

erfolgreiche Prüfung des Gerätes mit der Anbringung des CE-Zeichens.

2.3.2 Zertifizierung PROFIBUS®PA

Das Gerät erfüllt alle Anforderungen der folgenden Spezifikation:

Zertifiziert gemäß PROFIBUS®PA Profile 3.01 + Profile 3.02

Das Gerät kann auch mit zertifizierten Geräten anderer Hersteller betrieben werden (Inter-

operabilität).

Eine Übersicht über weitere Zulassungen und Zertifizierungen finden Sie in der Betriebs-

anleitung auf der mitgelieferten CD-ROM.

3 Montage

3.1 Warenannahme, Transport, Lagerung

3.1.1 Warenannahme

Kontrollieren Sie nach der Warenannahme folgende Punkte:

• Sind Verpackung oder Inhalt beschädigt?

• Ist die gelieferte Ware vollständig? Vergleichen Sie den Lieferumfang mit Ihrer Bestellung.

3.1.2 Transport und Lagerung

Beachten Sie folgende Punkte:

• Für Lagerung (und Transport) ist das Gerät stoßsicher zu verpacken.

• Die zulässige Lagertemperatur beträgt -40 bis +100 °C (-40 bis 212 °F).

TMT84 Montage

Endress+Hauser 7

3.2 Montagebedingungen

3.2.1 Abmessungen

Angaben in mm (in)

A0007301

Abb. 2: Ausführung mit Schraubklemmen

Pos. A: Federweg L ≥5 mm (nicht bei US - M4 Befestigungsschrauben)

Pos. B: Befestigungselemente für aufsteckbare Messwertanzeige

Pos. C: Schnittstelle zur Kontaktierung der Messwertanzeige

!Hinweis!

Für die Ausführung mit Federklemmen gelten die gleichen Abmessungen.

Ausnahme: Gehäusehöhe H = 28,1 mm (1.11 in).

3.2.2 Montageort

• Im Anschlusskopf nach DIN 43 729 Form B, direkte Montage auf Messeinsatz mit Kabel-

durchführung, Mittelloch 7 mm (0.28 in)

• Im Feldgehäuse, abgesetzt vom Prozess

• Mit DIN rail clip auf Hutschiene nach IEC 60715

3.2.3 Wichtige Umgebungsbedingungen

• Umgebungstemperatur: -40 bis +85°C (-40 bis +185 °F).

• Betauung nach IEC 60068-2-33 zulässig; Max. rel. Feuchte: 95%

• Klimaklasse gemäß IEC 60654-1, Klasse C

• Schutzart IP 00, im eingebauten Zustand vom verwendeten Anschlusskopf oder Feldgehäuse

abhängig

Montage TMT84

8Endress+Hauser

3.3 Montage

Zur Montage des Kopftransmitters ist ein Schraubendreher erforderlich.

"Achtung!

Ziehen Sie die Montageschrauben nicht zu fest an, um eine Beschädigung des Kopftransmitters

zu vermeiden. Maximales Drehmoment = 1 Nm (¾ pound-feet).

3.3.1 Europa-typische Montage

A0008281-DE

Abb. 3: Kopftransmittermontage (drei Varianten)

Pos. A Montage in einen Anschlusskopf (Anschlusskopf nach DIN 43729, Form B)

Vorgehensweise:

1. Öffnen Sie den Anschlusskopfdeckel (8) am Anschlusskopf.

2. Führen Sie die Anschlussdrähte (4) des Messeinsatzes (3) durch das Mittelloch im Kopftransmitter (5).

3. Stecken Sie die Montagefedern (6) auf die Montageschrauben (7).

4. Führen Sie die Montageschrauben (7) durch die seitlichen Bohrungen des Kopftransmitters und des Messeinsatzes

(3). Fixieren Sie danach beide Montageschrauben mit den Sicherungsringen (2).

5. Schrauben Sie anschließend den Kopftransmitter (5) mit dem Messeinsatz (3) im Anschlusskopf fest.

6. Schließen Sie nach erfolgter Verdrahtung (siehe Kapitel 4) den Anschlusskopfdeckel (8) wieder.

TMT84 Montage

Endress+Hauser 9

3.3.2 Nordamerika-typische Montage

A0008520

Abb. 4: Kopftransmittermontage

Thermometeraufbau mit Thermoelementen oder RTD Sensoren und Kopftransmitter

• Bringen Sie das Schutzrohr (1) am Prozessrohr oder der -behälterwand an. Befestigen Sie das

Schutzrohr vorschriftsmäßig, bevor der Prozessdruck angelegt wird.

• Bringen Sie benötigte Halsrohrnippel und Adapter (3) am Schutzrohr an.

• Sorgen Sie für den Einbau von Dichtungsringen, wenn diese für raue Umgebungsbeding-

ungen oder spezielle Vorschriften benötigt werden.

• Führen Sie die Montageschrauben (6) durch die seitlichen Bohrungen des Kopftransmitters

(7).

Pos. B Montage in ein Feldgehäuse

Vorgehensweise:

1. Öffnen Sie den Deckel (1) vom Feldgehäuse (4).

2. Führen Sie die Montageschrauben (2) durch die seitlichen Bohrungen des Kopftransmitters (3).

3. Schrauben Sie den Kopftransmitter am Feldgehäuse fest.

4. Schließen Sie nach erfolgter Verdrahtung (siehe Kapitel 4) den Feldgehäusedeckel (1) wieder.

Pos. C Montage auf Hutschiene (Hutschiene nach IEC 60715)

Vorgehensweise:

1. Drücken Sie den DIN rail clip (4) auf die Hutschiene (5), bis er einrastet.

2. Stecken Sie die Montagefedern auf die Montageschrauben (1) und führen Sie diese durch die seitlichen Bohrungen

des Kopftransmitters (2). Fixieren Sie danach beide Montageschrauben mit den Sicherungsringen (3).

3. Schrauben Sie den Kopftransmitter (2) am DIN rail clip (4) fest.

Montage TMT84

10 Endress+Hauser

• Positionieren Sie den Kopftransmitter (5) im Anschlusskopf (4) so, dass die Busleitung (Klem-

men 1 und 2) zur Kabeldurchführung weisen.

• Schrauben Sie mit einem Schraubendreher den Kopftransmitter (5) im Anschlusskopf (4) fest.

• Führen Sie die Anschlussdrähte des Messeinsatzes (3) durch die untere Kabeldurchführung

des Anschlusskopfes (4) und durch das Mittelloch im Kopftransmitter (5). Verdrahten Sie die

Anschlussdrähte und Transmitter (siehe Kapitel 4) miteinander.

• Schrauben Sie den Anschlusskopf (4) mit dem eingebauten und verdrahteten Kopftransmitter

auf die bereits installierten Nippel und Adapter (3).

"Achtung!

Schrauben Sie nach erfolgter Verdrahtung den Anschlusskopfdeckel wieder fest an. Der

Anschlusskopfdeckel muss ordnungsgemäß befestigt werden, um den Anforderungen des

Explosionsschutzes zu genügen.

3.4 Montagekontrolle

Führen Sie nach der Montage des Gerätes folgende Kontrollen durch:

Gerätezustand und -spezifikationen Hinweise

Entspricht das Gerät den Messstellenspezifikationen, wie Umgebungs-

temperatur, Montageort, usw.?

→Seite 7

Ist das Gerät unbeschädigt? Sichtkontrolle

Otros manuales para iTEMP TMT84

Este manual sirve para los siguientes modelos

Tabla de contenidos

Idiomas:

Otros manuales de Transmisor de Endress+Hauser

Endress+Hauser

Endress+Hauser Promag Series Manual de usuario

Endress+Hauser

Endress+Hauser Proline 500 HART Especificaciones técnicas

Endress+Hauser

Endress+Hauser iTEMP TMT85 Manual de usuario

Endress+Hauser

Endress+Hauser deltabar S PMD 25 K Manual de usuario

Endress+Hauser

Endress+Hauser cerabar S PROFIBUS-PA Manual de usuario

Endress+Hauser

Endress+Hauser TMD1000 Manual de usuario

Endress+Hauser

Endress+Hauser Deltabar M PMD55 Especificaciones técnicas

Endress+Hauser

Endress+Hauser AT1000 AT1 Manual de usuario

Endress+Hauser

Endress+Hauser Liquisys M CLM223/253 Manual de usuario

Endress+Hauser

Endress+Hauser Liquisys M CPM 223 Manual de usuario

Endress+Hauser

Endress+Hauser iTEMP TMT71 Manual de usuario

Endress+Hauser

Endress+Hauser iTEMP TMT82 Especificaciones técnicas

Endress+Hauser

Endress+Hauser CM14 Manual de usuario

Endress+Hauser

Endress+Hauser Cerabar S PMC71 Manual de usuario

Endress+Hauser

Endress+Hauser FHX50 Manual de usuario

Endress+Hauser

Endress+Hauser AT5000 Manual de usuario

Endress+Hauser

Endress+Hauser Mycom CLM 152 Manual de usuario

Endress+Hauser

Endress+Hauser Liquisys M COM 223 Manual de usuario

Endress+Hauser

Endress+Hauser iTEMP TMT162 Manual de usuario

Endress+Hauser

Endress+Hauser CM14 Manual de usuario

Endress+Hauser

Endress+Hauser Liquisys M CLM223F Manual de usuario

Endress+Hauser

Endress+Hauser smartgrad TMD833 Manual de usuario

Endress+Hauser

Endress+Hauser iTEMP TMT162 Manual de usuario

Endress+Hauser

Endress+Hauser Deltabar M PMD55 Especificaciones técnicas

Manuales populares de Transmisor de otras marcas

NIVELCO

NIVELCO EasyTREK SCA-300 Series Manual del propietario

Honeywell

Honeywell 5816WMBR Manual de usuario

Kamstrup

Kamstrup READy MTU Instrucciones de funcionamiento

Omega

Omega ZW Series Manual de usuario

ABB

ABB Field 264H Guía

Alinco

Alinco DJ-V17T Manual de usuario

Dejero

Dejero EnGo 3x Manual de usuario

Rosemount

Rosemount 4600 Manual de usuario

Speaka Professional

Speaka Professional 2342740 Manual de usuario

trubomat

trubomat GAB 1000 Manual de usuario

Teledyne Analytical Instruments

Teledyne Analytical Instruments LXT-380 Manual de usuario

Rondish

Rondish UT-11 Manual de usuario

MG 10JRE Manual de usuario

Burkert

Burkert 8177 Manual de usuario

Firetide

Firetide HotPort 3203 Manual

Tele Radio

Tele Radio T9-02 Manual de usuario

Rotronic

Rotronic HygroFlex HF3 Series Manual de usuario

Jamara

Jamara FCX6 Pro Tel Manual de usuario

Endress+Hauser iTEMP TMT84 Especificaciones técnicas

Manuales populares de Transmisor de otras marcas
