Operating Instructions

Soliphant T FTM20, FTM21

de - Füllstandgrenzschalter

en - Level Limit Switch

fr - Détecteur de niveau

es - Detector de nivel

it - Interruttore di livello

pt - Detector de nível

2Endress+Hauser

de - Inhalt

Sicherheitshinweise 4

Behandlung 6

Geräte-Identifikation 8

Verwendung 12

Messeinrichtung 13

Einbau 14

Einstellungen

Lichtsignale 20

Anschluss

Wartung 26

Technische Daten 27

Schiebemuffen 28

Fehlersuche 30

Ersatzteile 36

Ergänzende Dokumentation 37

"Achtung!

= verboten;

führt zu fehlerhaftem Betrieb

oder Zerstörung.

en - Contents

Notes on Safety 4

Handling 6

Device Identification 8

Application 12

Measuring system

Installation 14

Setting- up

Light signals 20

Connections 21

Maintenance 26

Technical Data 27

Sliding sleeves 28

Trouble-shooting 31

Spare parts 36

Supplementary Documentation 37

"Caution!

= forbidden;

leads to incorrect

operation or destruction.

fr - Sommaire

Conseils de sécurité 4

Manipulation 6

Dénomination

Utilisation 12

Ensemble de détection

de niveau 13

Montage 14

Réglage 18

Signaux lumineux 20

Raccordement 21

Maintenance 26

Caractéristiques techniques 27

Manchons coulissants 28

Recherche de défauts 32

Pièces de rechange 36

Documentation

complémentaire 37

"Attention!

= interdit; peut provoquer

des dysfonctionnements

ou la destruction.

Endress+Hauser 3

es - Indice

Notas sobre seguridad 5

Modo de empleo 6

Identificación del equipo

Aplicación 12

Sistema de medida 13

Montaje 14

Ajuste 18

Señales luminosas 20

Conexiones 21

Mantenimiento 26

Datos técnicos 27

Manguitos deslizantes 28

Identificación de fallos 33

Repuestos 36

Documentación suplementaria 37

"Atención!

= Prohibido; peligro

de mal funcionamiento

o de destrucción.

it - Indice

Note sulla sicurezza 5

Accorgimenti 6

Identificazione dello strumento

Applicazione 12

Sistema di misura 13

Montaggio 14

Messa in servizio

Segnali luminosi 20

Collegamenti elettrici 21

Manutenzione 26

Dati tecnici 27

Manicotto scorrevole 28

Individuazione e eliminazione

delle anomalie 34

Ricambi 36

Documentazione

supplementare 37

"Attenzione!

= Vietato;

pericolo

di malfunzionamento

o di distruzione.

pt - Conteúdo

Observações de Segurança 5

Manuseio 6

Identificação do instrumento 8

Aplicação 12

Sistema de medição

Instalação 14

Configuração

Sinais luminosos 20

Conexões 21

Manutenção 26

Dados técnicos 27

Buchas de deslizamento 28

Solução de problemas 35

Peças sobressalentes 36

Documentação Complementar 37

"Atenção!

= proibido;

conduz à operação ou

destruição incorreta

4Endress+Hauser

de - Sicherheitshinweise

Der Soliphant T FTM20, FTM21

ist ein Füllstandgrenzschalter für

fein- bis grobkörnige Schüttgüter.

Bei unsachgemäßem Einsatz

können Gefahren von ihm

ausgehen.

Das Gerät darf

nur von

qualifiziertem und

autorisiertem Fachpersonal

unter strenger Beachtung dieser

Betriebsanleitung,

der einschlägigen Normen,

der gesetzlichen Vorschriften

und der Zertifikate

(je nach Anwendung)

eingebaut, angeschlossen,

in Betrieb genommen und

gewartet werden.

In der Gebäudeinstallation ist ein

Netzschalter für das Gerät leicht

erreichbar in dessen Nähe zu

installieren.

Er ist als Trennvorrichtung für das

Gerät zu kennzeichnen.

en - Notes on Safety

The Soliphant T FTM20, FTM21 is

a level limit switch for fine to

coarse-grained bulk solids.

If used incorrectly it is possible that

application-related dangers may

arise.

The level limit switch may be

installed, connected,

commissioned, operated and

maintained

by qualified and

authorised personnel only

under strict observance of these

operating instructions,

any relevant standards,

legal requirements, and, where

appropriate, the certificate.

Install an easily accessible power

switch in the proximity of the

device.

Mark the power switch as a

disconnector for the device.

fr - Conseils de sécurité

Le Soliphant T FTM20, FTM21

est un détecteur de niveau pour

produits solides en vrac de faible

grosse

granulométrie.

Il peut être source de danger en cas

d’utilisation non conforme aux

prescriptions.

L’appareil ne doit être installé,

raccordé, mis en service et

entretenu

que par un personnel

qualifié et autorisé

, qui tiendra

compte des indications contenues

dans la présente mise en service,

des normes en vigueur et des

certificats disponibles

(selon l’application).

Installer un commutateur réseau à

proximité immédiate de l’appareil,

en veillant à ce qu’il soit facilement

accessible.

Marquer ce commutateur comme

prise de coupure de l’appareil.

Endress+Hauser 5

es - Notas sobre seguridad

El Soliphant T FTM20, FTM21

sólo se puede usar como detector

de nivel límite con sólidos finos y

sólidos granulados.

Su empleo inapropiado puede

resultar peligroso.

El equipo deberá ser montado,

conectado, instalado y mantenido

única y exclusivamente por

personal cualificado y

autorizado

, bajo rigurosa

observación de las presentes

instrucciones de servicio,

de las normativas y

legislaciones vigentes,

así como de los certificados

(dependiendo de la aplicación).

Instalar un interruptor de fácil

acceso en las proximidades del

equipo.

Identificar el interruptor como

desconectador del equipo.

it - Note sulla sicurezza

Il sensore Soliphant T FTM20,

FTM21 può essere usato solamente

come interruttore di livello per

materiali solidi di grandezza

medio fine a grezza

Un'installazione non corretta può

determinare pericolo.

Lo strumento può essere montato

solamente da personale

qualificato ed autorizzato

La messa in

esercizio e la

manutenzione

devono rispettare le

indicazioni di collegamento,

le norme e i certificati di

seguito riportati.

Installare un interruttore per

l'alimentazione in prossimità del

dispositivo.

Marcare l'interuttore come

disconnessione del dispositivo.

pt - Observações de Segurança

O Soliphant T FTM20, FTM21 é

um detector de nível para sólidos a

granel em grãos finos ou grossos.

Caso seja utilizado incorretamente,

é possível que apareçam riscos

associados à aplicação.

O dispositivo pode ser instalado,

conectado, comissionado, operado

e mantido

somente por pessoas

qualificadas e autorizadas

, sob

rígida obediência a estas instruções

de operação, todas as normas

relevantes, especificações legais e,

quando aplicável, o certificado.

Instale um interruptor de energia

de fácil acesso próximo ao

instrumento.

Identifique o interruptor de

energia como um desconector

para o instrumento.

6Endress+Hauser

de - Behandlung

Am Gehäuse, Flansch oder

Verlängerungsrohr anfassen.

en - Handling

Hold by housing, flange or

extension tube.

fr - Manipulation

Tenir par le boîtier, la bride ou

le tube prolongateur.

es - Modo de empleo

Coger por el cabezal, brida o

tubo de extensión.

it - Accorgimenti

Afferrare la custodia, per la flangia

o per il tubo di estensione.

pt - Manuseio

Segure pelo invólucro, pela flange

ou pelo tubo de extensão.

Endress+Hauser 7

de -

Nicht

verbiegen

Nicht

kürzen

Nicht

verlängern

en -

not

bend

not

shorten

not

lengthen

fr -

Ne pas

déformer

Ne pas

raccourcir

Ne pas

rallonger

es -

torcer

acortar

alargar

it -

Non

stringere o allargare

Non

accorciare o allungare

Non

piegare

pt -

Não

dobre

Não

encurte

Não

alongue

8Endress+Hauser

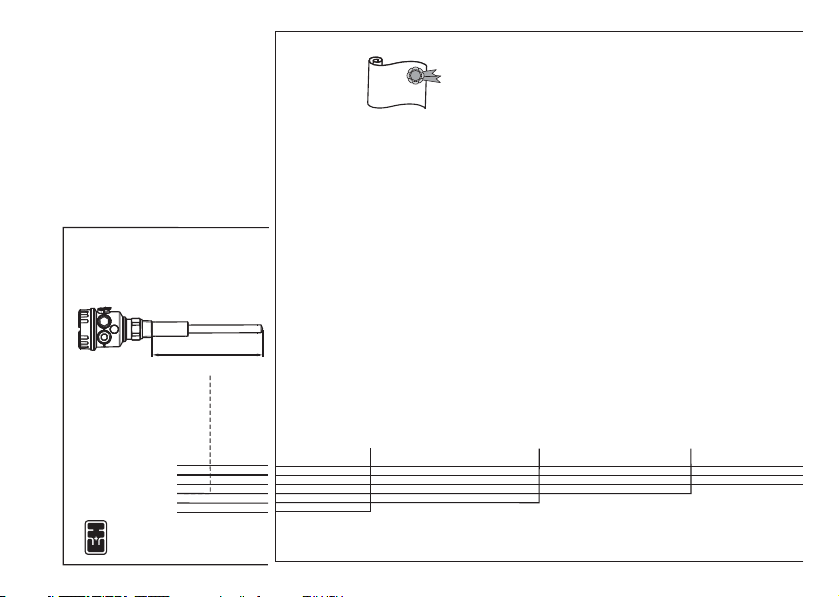

de - Geräte-Identifikation

en - Device Identification

fr - Dénomination

es - Identificación del equipo

it - Identificazione dello

strumento

pt - Identificação do instrumento

ENDRESS+HAUSER

Soliphant T

FTM20–#####

Order Code

CSA DIP+FM, DIP

DIN 2999 316L

ANSI NPT 316L

CSA General Purpose,

10... 45 V DC

19...253 V AC/55 V DC

CSA C US

ATEX II 1/3 D

R1½

1¼

1½

FEM22; PNP,

FEM24; DPDT,

22....

Endress+Hauser 9

F16, IP66/67; M20

F16, IP66/67; G½

F18, M20

F18, NPT ¾

F18, G ½

F16, IP66/67; NPT ½

IP66/67;

Grundausführung / Basic version /V

ersion de base /

Equipo estándar / Equipaggiamento basico / Versão básica

ohne / without/sans/s

in / senza /sem

andere / others / autres /otros/ altri / outros

F16

PBT

F18

Alu

10 Endress+Hauser

ENDRESS+HAUSER

Soliphant T

FTM21–######

Order Code

CSA DIP+FM, DIP

DIN 2999 316L

ANSI NPT 316L

500 mm

1000 mm

1500 mm

20 inch

40 inch

60 inch

CSA General Purpose, CSA C US

ATEX II 1/3 D

R1½

1¼

1½

Otros manuales para Soliphant T FTM20

Este manual sirve para los siguientes modelos

Tabla de contenidos

Otros manuales de Cambiar de Endress+Hauser

Endress+Hauser

Endress+Hauser Liquiphant FTL62 Especificaciones técnicas

Endress+Hauser

Endress+Hauser Liquipoint FTW 31 Manual de usuario

Endress+Hauser

Endress+Hauser nivocompact FTC 831 Manual de usuario

Endress+Hauser

Endress+Hauser Liquiphant FTL64 Manual de usuario

Endress+Hauser

Endress+Hauser FEC 22 Manual de usuario

Endress+Hauser

Endress+Hauser Soliswitch FTE20 Manual de usuario

Endress+Hauser

Endress+Hauser Nivotester FTL 375 N 3 Series Manual de usuario

Endress+Hauser

Endress+Hauser Liquiphant S FTL70 Manual de usuario

Endress+Hauser

Endress+Hauser IO-Link Ceraphant PTC31B Manual de usuario

Endress+Hauser

Endress+Hauser minicap FTC 262 Manual de usuario

Endress+Hauser

Endress+Hauser nivotester FTL 325 P Manual

Endress+Hauser

Endress+Hauser nivector FTC 968 Manual de usuario

Endress+Hauser

Endress+Hauser minicap FTC 262 Manual de usuario

Endress+Hauser

Endress+Hauser Thermophant T TTR 31 Manual de usuario

Endress+Hauser

Endress+Hauser Soliphant T FTM260 Manual

Endress+Hauser

Endress+Hauser Liquiphant FTL31 Manual de usuario

Endress+Hauser

Endress+Hauser Soliphant M FTM50 Manual

Endress+Hauser

Endress+Hauser Proline Promag 50 Manual de usuario

Endress+Hauser

Endress+Hauser Liquiphant FTL64 Especificaciones técnicas

Endress+Hauser

Endress+Hauser FTE30 Manual de usuario

Endress+Hauser

Endress+Hauser Thermophant T TTR31 Manual de usuario

Endress+Hauser

Endress+Hauser nivotester FTC 420 Manual de usuario

Endress+Hauser

Endress+Hauser Soliphant M FTM50 Manual de usuario

Endress+Hauser

Endress+Hauser t-switch Manual

Manuales populares de Cambiar de otras marcas

URC

URC Total Control MFS-8 Manual de usuario

Azbil

Azbil HPQ-D11 Manual de usuario

Sony

Sony DFS-900M Manual de usuario

SICK

SICK i17S Manual de usuario

F&F

F&F SZR-277 Manual de usuario

Shure

Shure UAMS/BK Manual de usuario

Dräger

Dräger X-zone Switch Off Manual de usuario

Asco

Asco Joucomatic 349 Series Manual de usuario

BT Mini Hub Manual de usuario

D-Link

D-Link DES-1226G Manual de usuario

Johnson Controls

Johnson Controls FS80-C Manual de usuario

Alcatel-Lucent

Alcatel-Lucent 7450 ESS-12 Manual de usuario

MicroNet

MicroNet SP1200A Manual de usuario

Ruijie

Ruijie RG-PF2920 Series Manual de instalación y funcionamiento

Altinex

Altinex DA1914SX Manual de usuario

MiLAN

MiLAN MIL-SM2401M Manual de usuario

RJM

RJM MASTERMIND PBC/6X Manual de usuario

Atlas

Atlas MMK-KVM8 Manual de usuario
