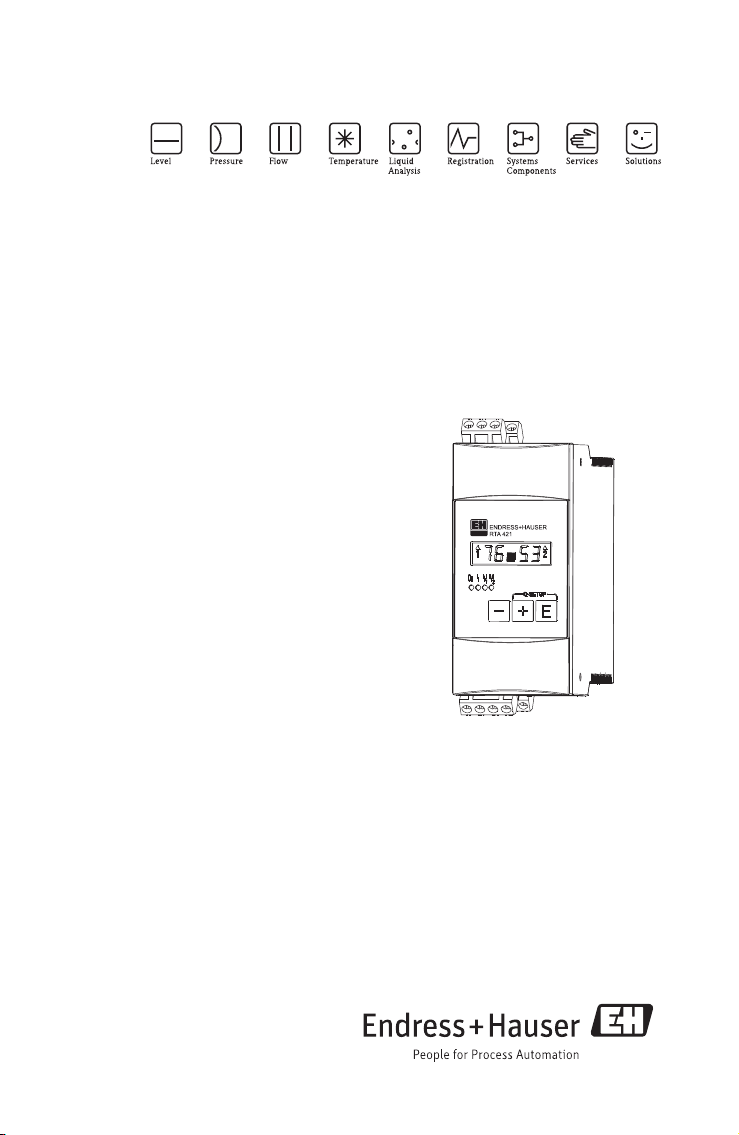

Endress+Hauser RTA421 Manual de usuario

BA00101R/09/C4/02.12

71202805

Softwareversion:

02.04.xx

Operating Instructions

RTA421

Contactor

Grenzwertschalter

Betriebsanleitung

(Bitte lesen, bevor Sie das Gerät in Betrieb nehmen)

Gerätenummer:...........................

Contactor

Operating instructions

(Please read before installing the unit)

Unit number:................................

Contacteur

Instructions de montage et de mise en service

(A lire avant de mettre l’appareil en service)

N° d’appareil:................................

Contatto

Manuale operativo

(Leggere prima di installare l’unità)

Numero unità:................................

Deutsch

1 ... 22

English

23 ... 44

Français

45 ... 66

Italiano

67 ... 88

Grenzwertschalter

Inhaltsverzeichnis Seite

Sicherheitshinweise 3

Montage-, Inbetriebnahme- und Bedienpersonal 4

1. Systembeschreibung 5

2. Montage und Installation 5

2.1 Gehäuseabmessungen 5

3. Elektrischer Anschluss 6

3.1 Klemmenbelegung 6

3.2 Anschluss Hilfsenergie 7

3.3 Anschluss externer Sensoren 7

3.4 Anschluss Grenzwertrelais 8

4. Anzeige- und Bedienelemente 9

5. Programmieren im Bedienmenü 10

5.1 Bedienmenue auf einen Blick 11

5.2 Programmieren im “Quick Set” 12

6. Beschreibung der Bedienparameter 13

6.1 Analogeingang 13

6.2 Grenzwerte/Störüberwachung 14

6.3 Betriebsparameter 16

7. Applikationen 17

7.1 Grenzwertüberwachung 17

7.2 Tiefbrunnenmessung 18

8. Fehlersuche und Störungsbeseitigung 18

9. Technische Daten 20

Deutsch

Grenzwertschalter

Sicherheitshinweise

Bestimmungsgemäße Verwendung

-Der Grenzwertschalter nimmt Signale direkt von

Messumformern auf und wandelt diese prozentual um.

Zusätzlich verfügt er über Grenzkontakte und einen Ausgang

zur Messumformerspeisung.

-Für Schäden aus unsachgemäßem oder nicht bestimmungs-

gemäßem Gebrauch haftet der Hersteller nicht. Umbauten

und Änderungen am Gerät dürfen nicht vorgenommen

werden.

-Das Gerät ist für den Einsatz in industrieller Umgebung

konzipiert und darf nur im eingebauten Zustand betrieben

werden.

-Der Grenzwertschalter ist nach dem Stand der Technik

betriebssicher gebaut und berücksichtigt die einschlägigen

Vorschriftennach IEC 61010-1.

Wird das Gerät unsachgemäß oder nicht bestimmungsgemäß

eingesetzt, können Gefahren von ihm ausgehen.

Achten Sie deshalb in der Betriebsanleitung konsequent auf

Sicherheitshinweise, die mit den folgenden Piktogrammen

gekennzeichnet sind:

Hinweis: „Hinweis” deutet auf Aktivitäten oder Vorgänge hin,

die - wenn sie nicht ordnungsgemäß durchgeführt

werden - einen indirekten Einfluss auf den Betrieb

haben, oder eine unvorhergesehene Gerätereaktion

auslösen können.

Achtung: „Achtung” deutet auf Aktivitäten oder Vorgänge hin,

die - wenn sie nicht ordnungsgemäß durchgeführt

werden - zu Verletzungen von Personen oder zu

fehlerhaftem Betrieb führen können.

Warnung: „Warnung” deutet auf Aktivitäten oder Vorgänge hin,

die - wenn sie nicht ordnungsgemäß durchgeführt

werden - zu Personenschäden, zu einem Sicher-

heitsrisiko oder zur Zerstörung des Gerätes

führen können.

Deutsch

Grenzwertschalter

Montage-, Inbetriebnahme- und Bedienpersonal

-Montage, elektrische Installation, Inbetriebnahme und

Wartung des Geräts dürfen nur durch ausgebildetes

Fachpersonal erfolgen, das vom Anlagenbauer dazu

autorisiert wurde. Das Fachpersonal muss diese

Betriebsanleitung gelesen und verstanden haben und

deren Anweisungen befolgen.

-Das Gerät darf nur durch Personal bedient werden, das

vom Anlagenbetreiber autorisiert und eingewiesen wurde.

Die Anweisungen in der Betriebsanleitung sind zu befolgen.

-Sorgen Sie dafür, dass das Messsystem gemäß den

elektrischen Anschlussplänen korrekt angeschlossen ist.

Beim Entfernen des Gehäusedeckels ist der Berührungs-

schutz aufgehoben (Stromschlaggefahr). Das Gehäuse darf

nur von ausgebildetem Fachpersonal geöffnet werden.

-Das Gerät darf nur im eingebauten Zustand betrieben

werden.

Reparatur

Reparaturen sind nur durch geschultes Kundendienstpersonal

durchführbar. Bei Rücksendungen legen Sie dem Gerät bitte

eine Fehlerbeschreibung bei.

Technischer Fortschritt

Änderungen, die dem technischen Fortschritt dienen, behalten

wir uns vor.

Grenzwertschalter

1. Systembeschreibung

Der Grenzwertschalter dient zur Überwachung und Sicherung

industrieeller Prozesse. Das Gerät wertet Stromsignale

(0/4...20 mA) und Spannungssignale (0/2...10 V) aus und

schaltet bei Über-, bzw. Unterschreitung von zuvor definierten

Grenzwerten am Ausgang zwei unabhängig arbeitende Relais.

Anwendungen, wie z.B. Pumpensteuerung in der

Abwassertechnik, Füllstandsüberwachungen in Behältern sind

somit kostengünstig umsetzbar.

Angeschlossene Messumformer werden vom Gerät direkt mit

Hilfsenergie versorgt.

2. Montage und Installation

Einbauhinweise:

- Der Einbauort muss frei von Vibrationen sein.

- Die zulässige Umgebungstemperatur während des Mess-

betriebs beträgt -20...+70°C.

- Gerät vor Wärmeeinwirkung schützen.

2.1 Gehäuseabmessungen

107.8

112

in mm

Grenzwertschalter

Klemmenbelegung Ein- und Ausgang

L/L+ L für AC + für DC Hilfsenergie

N/L- N für AC - für DC

81 + 24 V Speisungsleitung Messumformer-

speisung (optional)

11 Signalground Strom, Spannung

Eingang Messsignal

15 Messsignal Spannung 0/2...10 V

16 Messsignal Strom 0/4...20 mA

41 Ruhekontakt

Relaisausgang 1

42 Umschaltkontakt

(gemeinsamer Anschluss Relais 1)

43 Arbeitskontakt

51 Ruhekontakt

Relaisausgang 2

52 Umschaltkontakt

(gemeinsamer Anschluss Relais 2)

53 Arbeitskontakt

41 42 43

51 52 53

L/L+ N/L-

11 15 16 81

3. Elektrischer Anschluss

3.1 Klemmenbelegung

Relais 2

Analogeingang mit Messumformerspeisung

Relais 1

Hilfsenergie

Grenzwertschalter

3.2 Anschluss Hilfsenergie

-Vergleichen Sie vor Inbetriebnahme die Übereinstimmung

der Versorgungsspannung mit den Angaben auf dem

Typenschild.

-In der Zuleitung in der Nähe des Gerätes (leicht erreichbar)

muss ein als Trennvorrichtung gekennzeichneter Schalter,

sowie ein Überstromschutzorgan (Nennstrom ≤10A)

angebracht sein.

Die Klemmen sind intern gebrückt und als Stützstellen für

Reihenverdrahtung verwendbar.

3.3 Anschluss externer Sensoren

Ist bei langen Signalleitungen mit energiereichen Transienten

zu rechnen, empfehlen wir einen Überspannungsschutz.

3.3.1. Aktive Strom- bzw. Spannungsquellen (z.B. Messum-

former mit eigener Hilfsenergie und aktivem Ausgang).

L+ -N

Stromeingang

0/4...20 mA

Spannungseingang

0/2...10 V

Grenzwertschalter

3.3.2 Messumformer mit passivem Stromausgang, bei Ver-

wendung der Messumformerspeisung des Gerätes.

3.4 Anschluss Grenzwertrelais

Dargestellte Kontaktlage bei Grenzwertverletzung oder Ausfall der Hilfsenergie.

Stromeingang mit

Messumformerspeisung

Relais 1 Relais 2

Grenzwertschalter
