Endress+Hauser Liquipoint FTW 31 Manual de usuario

KA 203F/27/ru/a6/07.03

52016589 liquipoint T

FTW 31, FTW 32

ru Датчик уровня

без электроники

eLevel Limit Switch

without electronic insert

fDétecteur de niveau

sans électronique

es Detector de nivel

sin electrónica

iInterruttore di livello

senza inserto elettronico

nl Niveauschakelaar

zonder ingebouwde elektronika

2Endress+Hauser

Содержание

Примечания кбезопасности 4

Маркировка прибора 6

Монтаж 8

Укороченные тросы 10

Укороченные стержни 12

Подключения 15

Контроль линии 17

Техобслуживание 18

Технические характеристики 19

Принадлежности 22

Устранение неисправностей 23

Дополнительная

документация 31

"Внимание!

=запрещено; приводит кнаруше-

нию работы или разрушению.

Contents

Notes on Safety 4

Device Identification 6

Installation 8

Shorten ropes 10

Shorten rods 12

Connections 15

Line monitoring 17

Maintenance 18

Technical Data 19

Accessories 22

Trouble-shooting 24

Supplementary

Documentation 31

"Caution!

= forbidden; leads to

incorrect operation or

destruction.

Sommaire

Conseils de sécurité 4

Dénomination 6

Montage 8

Raccourcir les câbles 10

Raccourcir les tiges 12

Raccordement 15

Surveillance de ligne 17

Entretien 18

Caractéristiques techniques 19

Accessoires 22

Recherche de défauts 25

Documentation

complémentaire 31

"Attention!

= interdit; peut provoquer

des dysfonctionnements

ou la destruction.

Endress+Hauser 3

Indice

Notas sobre seguridad 5

Identificación del equipo 6

Montaje 8

Acortar el cable 10

Acortar la varilla 12

Conexiones 15

Control de conexión 17

Mantenimiento 18

Datos técnicos 19

Accesorios 22

Identificación de fallos 26

Documentación suplementaria 31

"Atención!

= Prohibido; peligro

de mal funcionamiento

o de destrucción.

Indice

Note sulla sicurezza 5

Identificazione dello strumento 6

Montaggio 8

Accorciamento funi

Accorciamento aste 12

Collegamenti 15

Controllo della linea

Manutenzione 18

Dati tecnici 19

Accessori 22

Individuazione e eliminazione

delle anomalie 27

Documentazione

supplementare 31

"Attenzione!

= Vietato; pericolo

di malfunzionamento

o di distruzione.

Inhoud

Veiligheidsinstructies 5

Instrumentidentificatie 6

Inbouw 8

Kabel inkorten 10

Staaf inkorten 12

Aansluiting 15

Kabelbewaking 17

Onderhoud 18

Technische gegevens 19

Toebehoren 22

Fout zoeken 28

Aanvullende documentatie 31

"Opgelet!

= verboden; leidt tot

foutieve werking

of storing.

4Endress+Hauser

Примечания кбезопасности

Liquipoint T FTW 31,

FTW 32 предназначены для

обнаружения предельного

уровня вжидкостях. При

неправильном использовании

или при использовании не по

назначению возможны опасные

ситуации. Монтаж, подключение,

пусконаладка, эксплуатация и

техобслуживание датчика

предельного уровня

выполняются

только

квалифицированным

персоналом, имеющим

разрешение на выполнение

перечисленных работ

Все

работы выполняются при строгом

соблюдении требований

настоящего Руководства,

соответствующих стандартов,

законодательных норм ив

соответствии ссертификатом.

Установить легко доступный

сетевой выключатель вблизи

прибора.

Маркировать сетевой

выключатель как разъединитель

для прибора.

Notes on Safety

The Liquipoint T FTW 31,

FTW 32 is designed for level

limit detection in liquids.

If used incorrectly it is

possible that application-

related dangers may arise.

The level limit switch

may be installed, connected,

commissioned, operated and

maintained

by qualified and

authorised personnel only

under strict observance of

these operating instructions,

any relevant standards,

legal requirements, and, where

appropriate, the certificate.

Install an easily accessible

power switch in the proximity

of the device.

Mark the power switch as a

disconnector for the device.

Conseils de sécurité

Le Liquipoint T FTW 31,

FTW 32 doit être

exclusivement utilisé comme

détecteur de niveau pour

liquides.

Il peut être source de danger en

cas d’utilisation non conforme

aux prescriptions.

L’appareil ne doit être

installé, raccordé, mis en

service et entretenu

que par

un personnel qualifié et

autorisé

, qui tiendra compte

des indications contenues

dans la présente mise en

service, des normes en vigueur

et des certificats disponibles

(selon l’application).

Installer un commutateur

réseau à proximité immédiate

de l’appareil, en veillant à ce

qu’il soit facilement accessible.

Marquer ce commutateur

comme prise de coupure de

l’appareil.

Endress+Hauser 5

Notas sobre seguridad

El detector de nivel

Liquipoint T FTW 31, FTW 32

ha sido diseñado para la

detección de límite en fluidos.

Su empleo inapropiado puede

resultar peligroso. El equipo

deberá ser montado,

conectado, instalado y

mantenido

única y

exclusivamente por personal

cualificado y autorizado

bajo rigurosa observación de

las presentes instrucciones de

servicio, de las normativas y

legislaciones vigentes,

así como de los certificados

(dependiendo de la aplicación).

Instalar un interruptor de fácil

acceso en las proximidades del

equipo.

Identificar el interruptor como

desconectador del equipo.

Note sulla sicurezza

Il Liquipoint T FTW 31, FTW 32

è particolarmente studiato per

l'impiego come soglia di livello

in liquidi.

Un'installazione non corretta

può determinare pericolo.

Lo strumento può essere

montato

solamente da

personale qualificato ed

autorizzato

. La messa in

esercizio e la manutenzione

devono rispettare le indicazioni

di collegamento,

le norme e i certificati di

seguito riportati.

Installare un interuttore per

l'alimentazione in prossimità

del dispositivo.

Marcare l'interuttore come

disconnessione del dispositivo.

Veiligheidsinstructies

Gebruik de Liquipoint T

FTW 31, FTW 32 alleen als

niveauschakelaar voor

vloeistoffen.

Indien niet correct gebruikt

kunnen gevaarlijke situaties

ontstaan.

Het instrument

alleen door

gekwalificeerd en

geautoriseerd personeel

laten inbouwen, aansluiten,

in bedrijf nemen en

onderhouden. Neem de

instructies in deze

Inbedrijfstellingsvoorschriften,

de desbetreffende normen, de

wettelijke voorschriften en

eventuele certificaten in acht.

Installeer een makkelijk

bereikbare voedingschakelaar

in de nabijheid van het

instrument. Kenmerk de

voedingschakelaar specifiek

voor het instrument.

6Endress+Hauser

G 1 " PPS

NPT 1 " PPS

Стержни / Rods / Tiges /

Varilla / Aste / Staven

2, 316L

3, 316L

5, 316L

Тросы / Ropes

Cable / Funi / Kabels

2, 316Ti

FTW 31

FTW 3 2

/ Câbles /

316Ti

IP 66

L = ###

ENDRESS+HAUSER

Liquipoint T

Order Code: FTW 31/32 - # # # # # # #

Ser.No.: # # # #

Insp.:

, WHG,

Обнаружение течи / Leakage detectio n/

/ Lek detectie

Détection de fuite Detección de fugas

Rilevamento perdita

ATEX II 3 G EEx nA IIC T6, WHG

Маркировка прибора

Device Identification

Dénomination

Identificación del equipo

Identificazione dello

strumento

Instrumentidentificatie

Endress+Hauser 7

без / without / sans / sin / senza / z onder

другие / others / autres / otros / altri / andere

FTW 31

FTW 32

........ мм (100...4000 мм)

...... дюйм (4...157 дюйм)

1000 мм

2000 мм

........ мм (250...15000 мм)

.....дюйм (10...590 дюйм)

IP66, M20x1,5

IP66, NPT "

IP66, G ½"

8Endress+Hauser

Only possible with

2-rod probes

Seulement possible

pour sondes à 2 tiges

Posible únicamente

con 2 sondas de varilla

Possibile solo

con 2 sonda ad asta

Alleen bij 2-staafelektroden

mogelijk

Возможно только

с2-стержневыми зондами

Монтаж

Тросовых/стержневых зондов

Installation

For rope/rod probes

Montaje

Para sonda de cable/varilla

Montaggio

Per sonde ad asta/fune

Inbouw

Voor kabel-/staafelektroden

Montage

pour sondes à câbles/tiges

Endress+Hauser 9

Неправильный монтаж

Incorrect mounting

Montage incorrect

Montaje incorrecto

Montaggio errato

Foutieve inbouw

10 Endress+Hauser

ø 2,5

ø 1

Укороченные тросы

Внимание: не нарушать изоляцию

Shorten ropes

Caution: do not damage

insulation

Acortar el cable

Atención: no dañe el

aislamiento

Accorciamento funi

Attenzione: non danneggiare

l'isolamento

Kabel inkorten

Attentie: isolatie niet

beschadigen

Raccourcir les câbles

Attention : ne pas endommager

l'isolation

1 = Masse

2 = MAX

3 = MIN

Endress+Hauser 11

ø 2,6

ø 10

100

ø 1,5

Закрепить груз

Mount weight

Montar contrapeso

Rimontaggio peso

Gewicht monteren

Monter le poids

12 Endress+Hauser

ø 4 мм

24 мм

ø 5 мм

Укороченные стержни

Внимание: не нарушать изоляцию

других стержней

Shorten rods

Caution: do not damage

insulation of other rods

Acortar la varilla

Atención: no dañe el

aislamiento de otras varillas

Accorciamento asta

Attenzione: non danneggiare

l'isolamento delle altre aste

Staven inkorten

Attentie: isolatie van andere

staven niet beschadigen

Raccourcir les tiges

Attention : ne pas endommager

l'isolation d'autres tiges

1 = Masse

2 = MAX

3 = MIN

Endress+Hauser 13

250

мм

500

мм

500

мм

500

мм

500

мм

A) Предусмотреть распорку

B) Ненужные направляющие

можно удалить

A) Provide spacer

B) Guides not required can be

removed

A) Añadir espaciador

B) Las guías innecesarias

pueden eliminarse

A) Distanziali

B) Rimuovere le guide non

necessarie

A) Afstandhouder monteren

B) Niet gebruikte doorvoering

verwijderen

A) Mettre en place

le distanceur

B) Les guides non utilisés

peuvent être supprimés

14 Endress+Hauser

NPT 1

”

…

Нм ≅

”

…

Нм

ба

≅

10 ба

Установить Liquipoint T в

технологический патрубок

G 1

½“

иNPT 1

½“

Screw Liquipoint T into

process connection

G 1

½“

and NPT 1

½“

Roscar el Liquipoint T a la

conexión a proceso

G 1

½“

y NPT 1

½“

Avvitare il Liquipoint T

all’attacco di processo

G 1

½“

e NPT 1

½“

Schroef de Liquipoint T in de

procesaansluiting

G 1

½“

en NPT 1

½“

Visser le Liquipoint T

G 1

½“

et NPT 1

½“

Endress+Hauser 15

макс.2,5 мм²

(макс.

AWG 14)

Соблюдать государственные нормы!

Note national regulations!

Respecter les normes et règles locales en vigueur!

Nationale voorschriften in acht nemen!

Considere reglamentaciones nacionales!

Osservare le norme nazionali!

Контроль линии

Line monitoring

Control de conexión

Kabelbewaking

Surveillance de ligne

Controllo della linea

ø5 … 9 мм

G 1½ или

NPT 1½

Подключения

Connections

Conexiones

Collegamenti elettrici

Aansluiting

Raccordement

16 Endress+Hauser

5 МИН.

3 МИН.

4 МАКС.

МАКС.

∆с

Подключения

Connections

Conexiones

Collegamenti elettrici

Aansluiting

Raccordement

Endress+Hauser 17

Аварийный сигнал

(ВКЛ.)

Убрать контроль линии на устройствах переключения, которые

не поддерживают эту функцию.

Remove line monitoring on switching units which do not support this function.

Supprimer la surveillance de ligne sur les détecteurs

qui ne supportent pas cette fonction.

Elimine el control de conexión en las unidades que no soporten esta función.

Rimuovere controllo della linea dall'unità di commutazione che non supporta

questa funzione.

Bij schakelversterkers die deze functie niet ondersteunen

de kabelbewaking verwijderen.

Контроль линии

Line monitoring

Control de conexión

Controllo della linea

Kabelbewaking

Surveillance de ligne

18 Endress+Hauser

Техобслуживание

Проверить изоляцию зонда

Удалить наросты.

Maintenance

Check probe insulation

Remove build-up

Mantenimiento

Compruebe el aislamiento de

la sonda

Elimine las adherencias

Manutenzione

Verificare l'isolamento

rimuovere i depositi

Onderhoud

Isolatie controleren,

aangroei verwijderen

Entretien

Vérifier l'isolation des sondes

Supprimer les dépôts

Endress+Hauser 19

–

ба

–

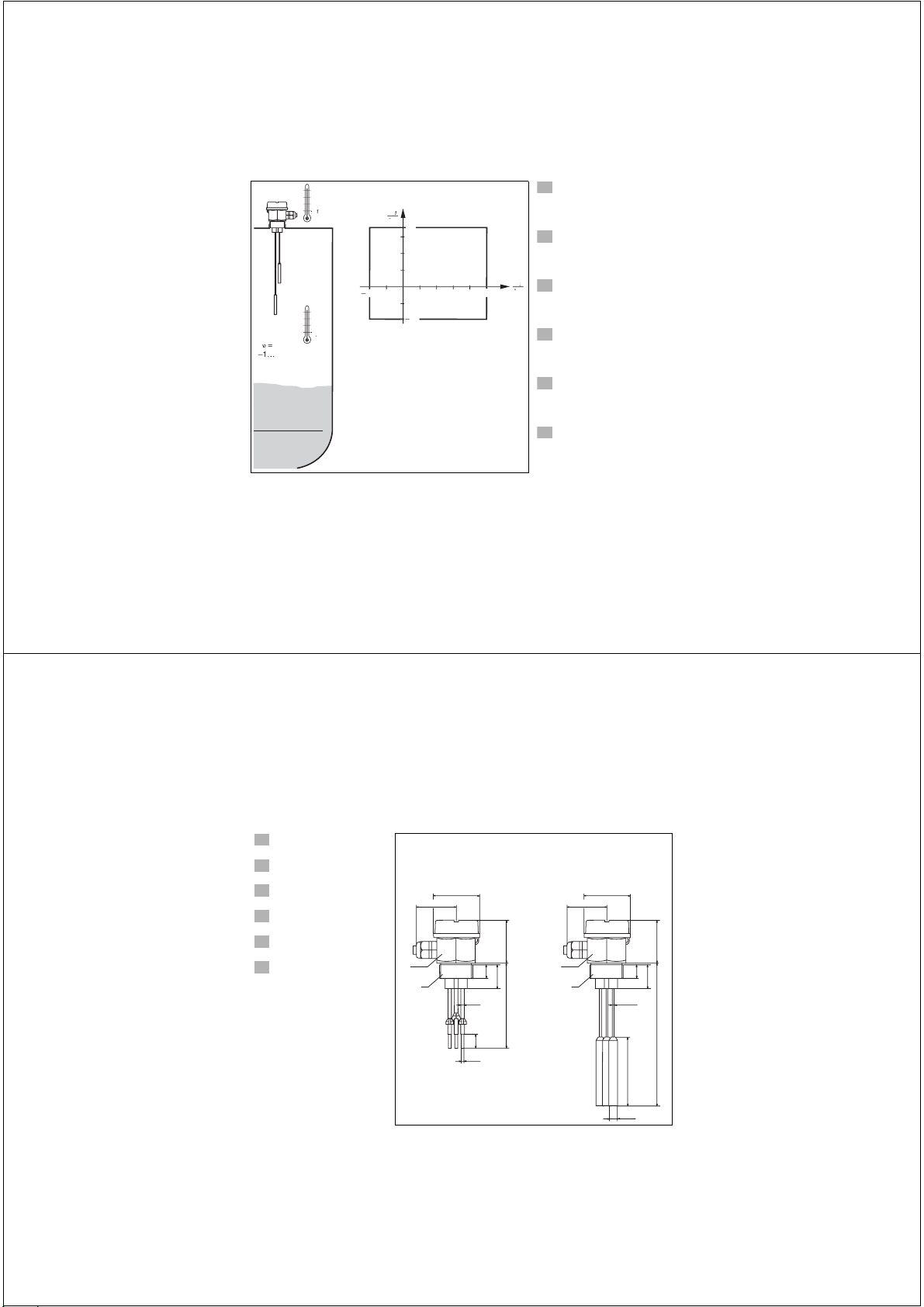

Технические характеристики

Окружающая температура Т1

Рабочая температура Т2

Technical Data

Ambient temperature T1

Process temperature T2

Datos técnicos

Temperatura ambiente T1

Temperatura de servicio T2

Dati tecnici

Temperatura ambiente T1

Temperatura di servizio T2

Technische gegevens

Omgevingstemperatuur T1

Procestemperatuur T2

Caractéristiques

techniques

Température ambiante T1

Température de service T2

20 Endress+Hauser

FTW 32

FTW 31

ø5

ø4

ø2,5

ø10

100

G 1½

*1*1

ø66

макс. 63

ø66

250 мм … 15 000 мм

100 … 4 000 мм

макс. 63

Конструкция иразмеры

Технологический патрубок

G 1

½“

Design and dimensions

Process connection G 1

½“

Diseño y dimensiones

Conexión a proceso G 1½“

Dimensioni e connessione

al processo G 1½“

Uitvoering en maten

procesaansluiting G 1

½“

Construction et dimensions

Raccord process G 1

½“

*1 =

SW 55 / AF 55 / Clé 55 /

*2 =

Длина зонда /

Sondenlänge/

Longueur de sonde /

Longitud sonda /

Lunghezza sonda /

sensorlengte

Otros manuales para Liquipoint FTW 31

Este manual sirve para los siguientes modelos

Otros manuales de Cambiar de Endress+Hauser

Endress+Hauser

Endress+Hauser nivotester FTC 420 Manual de usuario

Endress+Hauser

Endress+Hauser IO-Link Ceraphant PTC31B Manual de usuario

Endress+Hauser

Endress+Hauser Nivotester FTC325 PFM Manual de usuario

Endress+Hauser

Endress+Hauser Nivotester FTC325 Manual de usuario

Endress+Hauser

Endress+Hauser Proline Promag 50 Manual de usuario

Endress+Hauser

Endress+Hauser Liquiphant FTL64 Manual

Endress+Hauser

Endress+Hauser Nivotester FTL 375 N 3 Series Manual de usuario

Endress+Hauser

Endress+Hauser Liquiphant FTL31 Manual de usuario

Endress+Hauser

Endress+Hauser Ceraphant T PTC31 Manual de usuario

Endress+Hauser

Endress+Hauser nivocompact FTC 731 Manual de usuario

Endress+Hauser

Endress+Hauser nivotester FTL 325 P Manual de usuario

Endress+Hauser

Endress+Hauser Liquiphant FTL62 Manual de usuario

Endress+Hauser

Endress+Hauser nivotester FTC 420 Manual de usuario

Endress+Hauser

Endress+Hauser Cerabar M Manual de usuario

Endress+Hauser

Endress+Hauser Thermophant T TTR 31 Manual de usuario

Endress+Hauser

Endress+Hauser Liquiphant FTL51B Especificaciones técnicas

Endress+Hauser

Endress+Hauser Flowphant T DTT31 Flowphant T DTT35 Manual de usuario

Endress+Hauser

Endress+Hauser Soliphant M FTM50 Manual de usuario

Endress+Hauser

Endress+Hauser Liquiphant S FTL70 Manual de usuario

Endress+Hauser

Endress+Hauser Liquiphant M FTL50 Manual de usuario

Endress+Hauser

Endress+Hauser Flowphant T DTT31 Manual de usuario

Endress+Hauser

Endress+Hauser Liquiphant FTL51B Manual de usuario

Endress+Hauser

Endress+Hauser Nivotester FTL375P Manual de usuario

Endress+Hauser

Endress+Hauser nivotester FTL 325 P Especificaciones técnicas

Manuales populares de Cambiar de otras marcas

URC

URC Total Control MFS-8 Manual de usuario

Azbil

Azbil HPQ-D11 Manual de usuario

Sony

Sony DFS-900M Manual de usuario

SICK

SICK i17S Manual de usuario

F&F

F&F SZR-277 Manual de usuario

Shure

Shure UAMS/BK Manual de usuario

Dräger

Dräger X-zone Switch Off Manual de usuario

Asco

Asco Joucomatic 349 Series Manual de usuario

BT Mini Hub Manual de usuario

D-Link

D-Link DES-1226G Manual de usuario

Johnson Controls

Johnson Controls FS80-C Manual de usuario

Alcatel-Lucent

Alcatel-Lucent 7450 ESS-12 Manual de usuario

MicroNet

MicroNet SP1200A Manual de usuario

Ruijie

Ruijie RG-PF2920 Series Manual de instalación y funcionamiento

Altinex

Altinex DA1914SX Manual de usuario

MiLAN

MiLAN MIL-SM2401M Manual de usuario

RJM

RJM MASTERMIND PBC/6X Manual de usuario

Atlas

Atlas MMK-KVM8 Manual de usuario
