Endress+Hauser Nivotester FTL 375 N 3 Series Manual de usuario
KA 177F/00/a6/10.03
52010895
nivotester
FTL 375 N-###1
d Füllstandgrenzschalter
mit NAMUR-Eingang
e Level Limit Switch
with NAMUR input
f Détecteur de niveau
avec entrée NAMUR
es Detector de nivel
con entrada NAMUR
i Interruttore di livello
con ingresso NAMUR
nl Niveauschakelaar
met NAMUR ingang
Hauser
+
Endress
The Power of Know How
FTL 375N
1
1
1
2
2Endress+Hauser
d Inhalt
Sicherheitshinweise 4
Geräte-Identifikation 6
Messeinrichtung 8
Einbau 9
Anschluss 11
Einstellungen 14
Bedien- und
Anzeigeelemente 21
Funktion 22
Funktionstest 25
Technische Daten 29
Fehlersuche 31
Ergänzende
Dokumentation 37
eContents
Notes on Safety 4
Device Identification 6
Measuring system 8
Installation 9
Connection 11
Setting-up 14
User interface elements 21
Function 22
Function test 25
Technical Data 29
Trouble-shooting 32
Supplementary
Documentation 37
f Sommaire
Conseils de sécurité 4
Désignation de l’appareil 6
Ensemble de mesure 8
Montage 9
Raccordement 11
Réglages 14
Eléments d’affichage et
de commande 21
Fonctionnement 22
Test de fonctionnement 25
Caractéristiques
techniques 29
Recherche de défauts 33
Documentation
complémentaire 37
Endress+Hauser 3
es Indice
Notas sobre seguridad 5
Identificación del equipo 6
Sistema de medida 8
Montaje 9
Conexiones 11
Ajuste 14
Elementos de indicación
y función 21
Funcionamiento 22
Prueba de
funcionamiento
26
Datos técnicos 30
Identificación de fallos 34
Documentación adicional 37
i Indice
Note sulla sicurezza 5
Identificazione dello
strumento 6
Sistema di misura 8
Montaggio 9
Collegamenti 11
Messa in marcia 14
Elementi sul frontale 21
Funzione 22
Test di funzionalità 26
Dati tecnici 30
Individuazione e
eliminazione delle
anomalie 35
Documentazione
supplementare 37
nl Inhoud
Veiligheidsinstructies 5
Instrument-identificatie 6
Meetopstelling 8
Inbouw 9
Aansluiting 11
Instellingen 14
Bedienings- en
aanwijselementen 21
Functie 22
Functie test 26
Technische gegevens 30
Fout zoeken 36
Aanvullende
documentatie 37
4Endress+Hauser
d Sicherheitshinweise
Der Nivotester FTL 375 N darf
nur als Messumformer-
SpeisegerätfürGrenzschalter
mit Zweidraht-NAMUR-Signal
verwendet werden.
Bei unsachgemäßem Einsatz
können Gefahren von ihm
ausgehen.
Das Gerät
darf nur von
qualifiziertem und
autorisiertem Fachpersonal
unter strenger Beachtung
dieser Betriebsanleitung,
der einschlägigen Normen,
der gesetzlichen Vorschriften
und der Zertifikate (je nach
Anwendung) eingebaut,
angeschlossen, in Betrieb
genommen und gewartet
werden.
Sicherheitshinweise in
XA 148F beachten!
I
#-> XA 148F
e Notes on Safety
The Nivotester FTL 375 N
may only be used as a
measuring transmitter power
supply for limit switches with
two-wire NAMUR signals.
If used incorrectly it is possible
that application-related
dangers may arise.
The level limit device may be
installed, connected,
commissioned, operated and
maintained
by qualified and
authorised personnel only
,
under strict observance of
these operating instructions,
any relevant standards, legal
requirements, and, where
appropriate, the certificate.
Note the safety instructions
in XA 148F!
I
#-> XA 148F
f Conseils de sécurité
Le Nivotester FTL 375 N doit
exclusivement être utilisé
comme alimentation de
transmetteur pour détecteurs
de niveau avec signal
NAMUR 2 fils.
Il peut être source de danger
en cas d’utilisation non
conforme aux prescriptions.
L’appareil ne doit être installé,
raccordé, mis en service et
maintenu
que par un
personnel qualifié et
autorisé
, qui tiendra compte
des indications contenues
dans la présente mise en
service, des normes en
vigueur et des certificats
disponibles (selon
l’application).
Tenir compte des conseils
de sécurité dans XA 148F!
I
#-> XA 148F
Endress+Hauser 5
.
es Notas sobre seguridad
El Nivotester FTL 375 N debe
utilizarse únicamente como
fuente de alimentación de
detectores de nivel con
señales NAMUR de dos hilos.
Su empleo inapropiado
puede resultar peligroso.
El equipo deberá ser
montado, conectado,
instalado y mantenido
única y
exclusivamente
por personal cualificado y
autorizado
, bajo rigurosa
observación de las presentes
instrucciones de servicio, de
las normativas y legislaciones
vigentes, así como de los
certificados (dependiendo de
la aplicación)
Notas sobre seguridad
en XA 148F!
I
#-> XA 148F
iNotesullasicurezza
Il Nivotester FTL 375 N può
essere usato solo per
alimentare sensori in
tecnologica NAMUR.
Un’installazione non corretta
può determinare pericolo.
Lo strumento FTL 375 N deve
essere montato, connesso,
messo in funzione ed operato
solamente da personale
qualificato ed autorizzato
,
sotto la stretta osservazione
delle presenti norme di
installazione e di
manutenzione e delle ulteriori
norme, regolamenti,
disposizioni legali e, dove
richiesto,dei certificati
appropriati.
Vedere istruzioni di sicurezza
in XA 148F!
I
#-> XA 148F
nl Veiligheidsinstructies
De niveautester FTL 375 N
mag alleen als
meetversterker/voeding voor
niveauschakelaars met
2-draads NAMUR signalen,
worden gebruikt.
Indien niet correct gebruikt
kunnen gevaarlijke situaties
ontstaan.
Het instrument alleen door
gekwalificeerd en
geautoriseerd personeel
laten inbouwen, aansluiten, in
bedrijf nemen en
onderhouden.
Neem de instructies in deze
Inbedrijfstellingsvoorschriften
de desbetreffende normen,
de wettelijke voorschriften en
eventuele certificaten in acht.
Veiligheidsinstructies
XA 148F in acht nemen!
I
#-> XA 148F
6Endress+Hauser
F
1
9= . . .
Racksyst 19 “
DIN 42494
20,3 mm
(4 TE)
Ser.No.:
Dat./Insp.:XX.XX.XXXX
FTL 375N-XXX1
XXXXXXXX-XXX
Z-65.16-103, Z-65.11-16, Z65.11-230
AK
optional
FTL 375N
1
1
1
2
= ATEX II (1) GD, [EEx ia IIC]

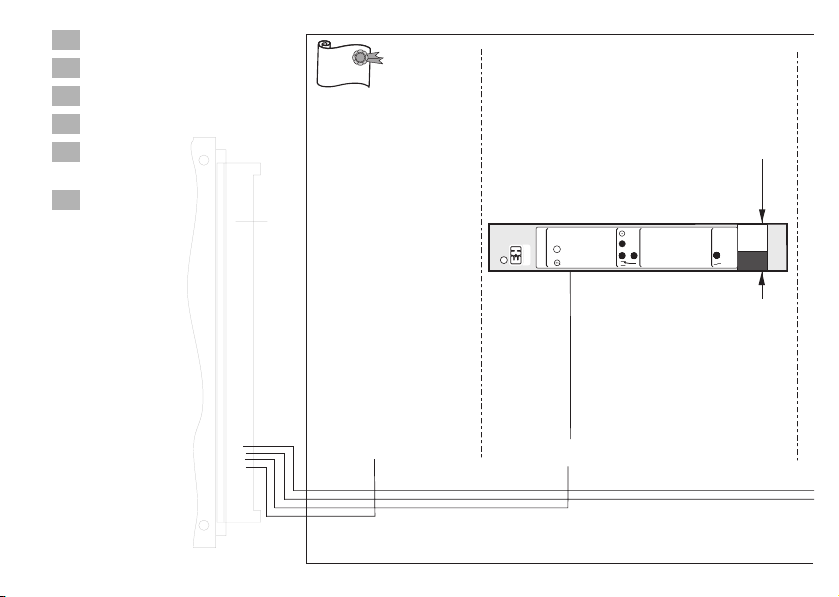

d Geräte-Identifikation
e Device Identification
f Désignation de l’appareil
es Identificación del equipo
i Identificazione dello
strumento
nl Instrument-identificatie
Endress+Hauser 7
= Ausgang / Output / Sortie /
Salida / Uscita / Uitgang
= Eingang / Input / Entrée /
Acceso / Ingresso / Ingang
= Grenzsignal /
Limit signal /
Signal de seuil /
Soglia d’intervento /
Señal de límite /
Niveausignaal
= Störung / Fault / Défaut /
Fallo / Guasto / Storing
= andere / others / autres /
otros / altri / andere
E
Y
1
2
3
9
= U 20 V…30 V
= . . .
= . . .
(DC)
1 x + 2 x + 1 x
KA 178F
KA 179F
8Endress+Hauser

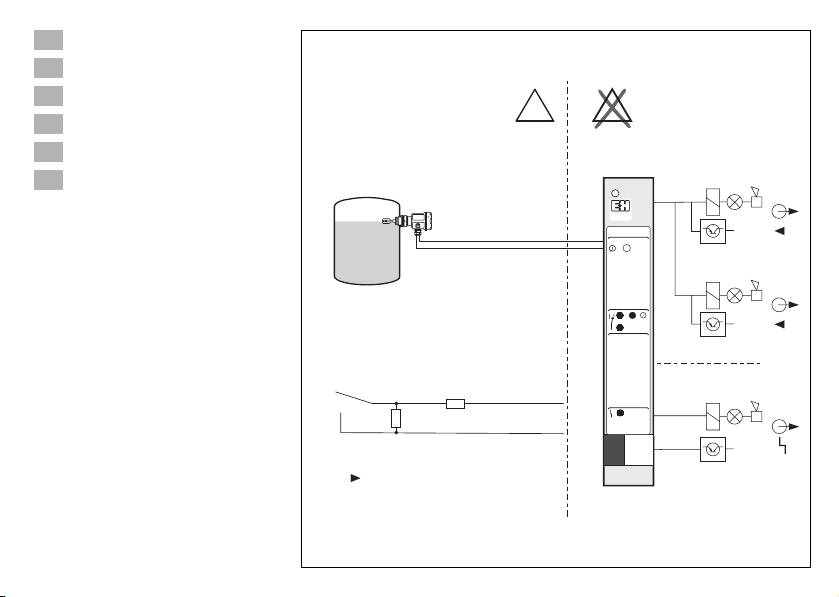

d Messeinrichtung
e Measuring system
f Ensemble de mesure
es Sistema de medida
i Sistema di misura
nl Meetopstelling
Liquiphant FTL
Beispiele Examples//Exemples /
Ejemplo / Esempio / Voorbeeld
E
X
E
X
FTL 375N
1
1
1
2
CH1
6,8…16 kΩ
0,47…2,7 kΩ
a)
b)
c)
EN 50227 (DIN 19234 NAMUR)
NAMUR
[EEx i]
FTL 375 N-###1
Endress+Hauser 9
100 mm = 3.94 in
2,5
160
100
3 HE
128,4
7,45 20,3
4TE
15
Messerleiste Federleiste mit Codierstiften
Male connector Female connector with coding pins
Connecteur mâle Connecteur femelle avec détrompteurs
Conector macho Conector hembra con pins de codificación
Morsettiera maschio Morsettiera femmina codificata
Connector Connector met codeerpennen
DIN 41612/3/F
d
e
f
es
i
nl
[mm]
d Einbau
in Baugruppenträger
(Feldgehäuse) oder
Monorack II-Gehäuse
e Installation
in subrack (field housing) or
Monorack II housing
fMontage
dans un rack
(boîtier de terrain) ou
un boîtier Monorack II
es Montaje
en rack (versión de campo) o
caja Monorack II
i Montaggio
in cestello Rack oppure
in Monorack II
(custodia da campo)
nl Inbouw
in 19”rack of Monorack II
behuizing
10 Endress+Hauser

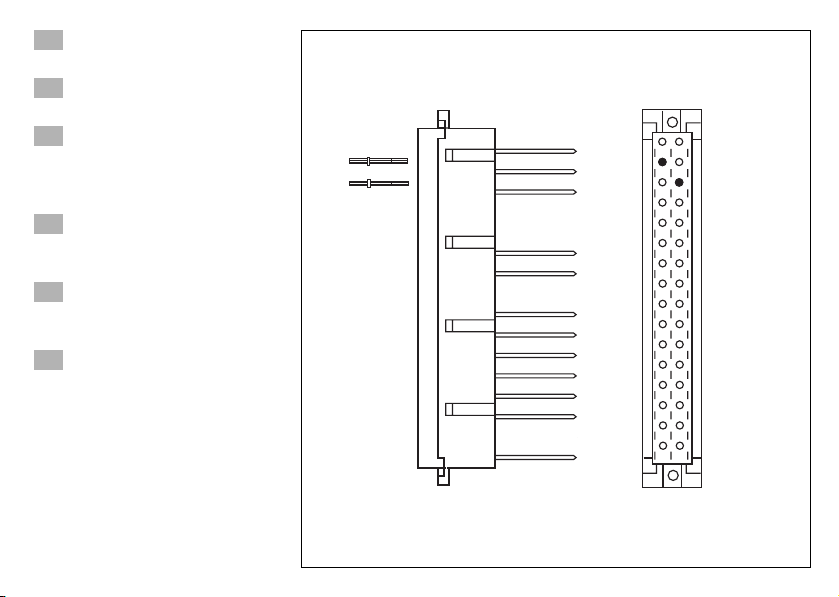

d
Codierstifte in die Federleiste
stecken, Position 2+19
e
Insert coding pins in pos. 2+
19 of the femeale connector
f
Emplacement des
détrompteurs dans le
connecteur femelle,
pos. 2+19
es
Insertar pins de codificación
en pos. 2+19 del conector
hembra
i
Inserire i pin di codifica nelle
pos. 2+19 della morsettiera
femmina
nl
Codeerpennen in de
connector plaatsen,
pos. 2+14
1
3
4
5
6
7
8
9
10
11
12
13
14
15
16
2
17
18
20
21
22
23
24
25
26
27
28
29
30
31
32
19
