Eaton CGLine+ Web Controller Instrucciones de funcionamiento y mantenimiento

CGLine+ Web Controller

Quick Installation Manual

Kurzanleitung

Guide d’installation rapide

Target group: Skilled electricians

Zielgruppe: Elektrofachkraft

Public cible : Électriciens confirmés

CGLine+ Web Controller

Safety notes

2Quick installation manual CGLine+ Controller 40071860241 www.ceag.de

Description / application area

This short instruction manual describes only a quick commissioning procedure of

the CGLine+ Web-Controller. A complete Installation and Operating Instuction are

downloadable from the website of the CGLine+ Web-Controller, see page 6.

Commissioning and modifying network settings

Please connect a patch cable with RJ45 plugs between the CGLine+ Web-

Controller and a PC (e.g. notebook).

Safety notes

CAUTION

 The CGLine web interface must be

operated in undamaged and func-

tional state.

 When carrying out maintenance

work with the device the device

must be de-energised.

 When carrying out device mainte-

nance, observe national safety and

accident prevention regulations and

the safety notes in the operating

instructions below designated with

Conformity to standards

Compliant with: EN 60950-1.

Developed, manufactured and tested

according to DIN EN ISO 9001.

Commissioning and modifying network settings

Quick installation manual CGLine+ Controller 40071860241 www.ceag.de

patch cable

230V/AC

The CGLine+ web controller is supplied as standard with the fixed IP address

192.168.1.200.

Operation via dhcp (dynamic IP address assignment) is possible but not factory-

activated.

Because typical company networks only permit own-assigned IP addresses, we

recommend configuring network settings via direct connection to a PC, e.g. a

notebook.

The devices must be in the same subnet, meaning the network card of the PC

must be set to 192.168.1.xxx (not equal to 200), e.g. 192.168.1.50 (subnet to

255.255.255.0).

Settings for gateway and DNS must not be taken into account with a direct con-

nection.

Commissioning and modifying network settings

4Quick installation manual CGLine+ Controller 40071860241 www.ceag.de

PC network card setting:

To modify the network settings of the PC open the system control

Network and release centre

Modifier adapter settings

Right mouse click on “LAN connection”

Properties.

The following screen is displayed:

Mark the entry Internet protocol

version 4 1, then continue with

“Properties” 2.

The following screen is displayed:

Commissioning and modifying network settings

Quick installation manual CGLine+ Controller 40071860241 www.ceag.de

Usually the network card is on DHCP, i.e. “Automatically reference IP address”.

Modify the entry to “Use the following IP address” and specify the following

values for the IP address and the subnet mask (displayed automatically):

IP address: 192.168.1.50

Subnet mask: 255.255.255.0

Clicking on OK assumes the settings so that the web page of the CGLine+ web

controller can now be opened via any web browser, e.g. Firefox. Open a web

browser and enter the IP address “192.168.1.200” into the address bar.

The network card modifications should be reset following configuration of the net-

work settings of the web controller.

The start screen of the CGLine+ web controller now opens.

A login 1is necessary. Two accounts are available:

1. User: Admin Password: EATON

2. User: User Password: GUEST

To modify the network settings, please login as Admin.

Commissioning and modifying network settings

6Quick installation manual CGLine+ Controller 40071860241 www.ceag.de

After logging in, the submenus appear:

Note: It is recommended to change the passwords after commissioning. For this,

download the complete manual 1. It is described in chapter 7.11.

Commissioning and modifying network settings

Quick installation manual CGLine+ Controller 40071860241 www.ceag.de

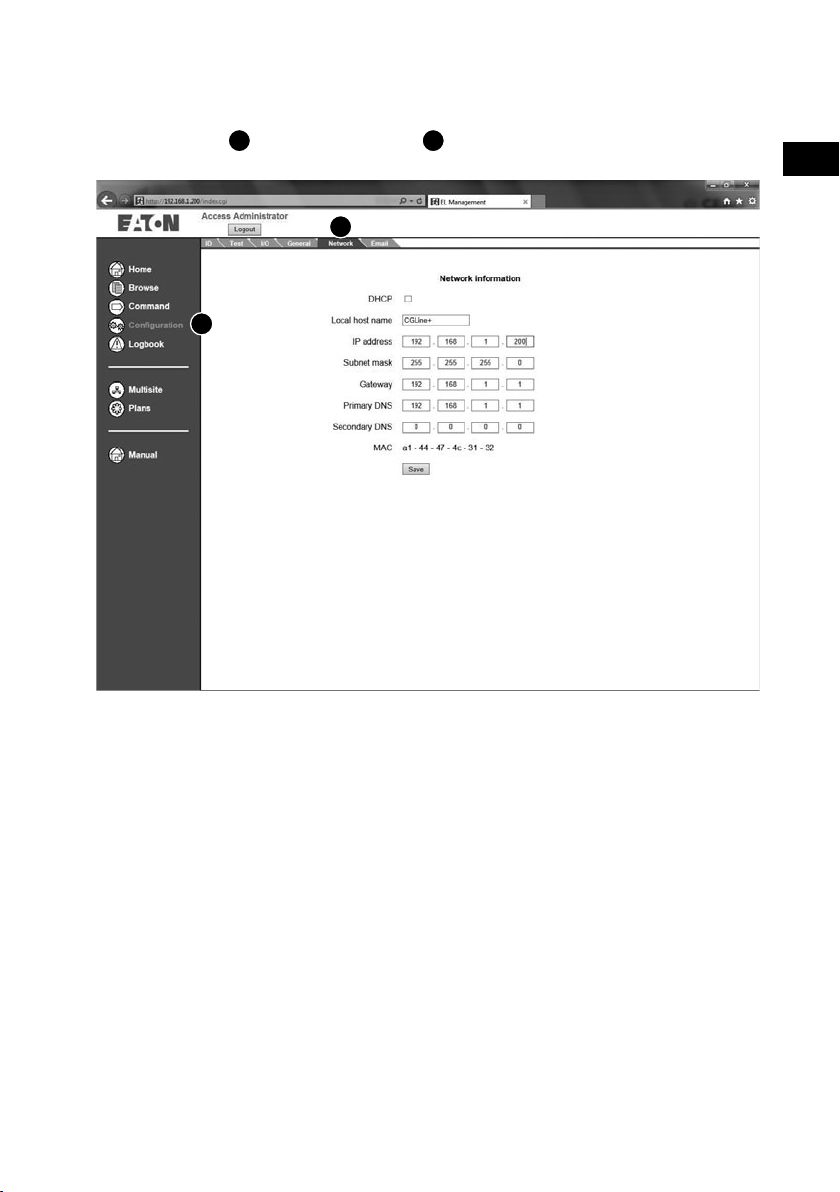

To change the network settings to desired IP-settings, click to the menu

“Configuration” 1, register “Network” 2:

After configuration of the IP-settings, the new configuration will overtake via the

button “Save”. The controller is now reachable under the new IP-settings.

To download the complete instruction manual click on the download button

“Manual”. The complete manual can be saved as .pdf-file on a desired destination.

To open the manual an Acrobat Reader is required.

Sicherheitshinweise

8Kurzanleitung CGLine+ Controller 40071860241 www.ceag.de

Beschreibung /Anwendungsbereich

Diese Kurzanleitung beschreibt nur eine schnelle Inbetriebnahme des CGLine+

Web-Controllers, indem auf die Netzwerkeinstellungen auf eigene Bedürfnisse

angepasst werden, um den CGLine+ Web-Controller in einem Intranet mit defini-

erten IP-Adressbereichen einzubinden. Eine komplette Bedienungsanleitung ist auf

der Webseite des CGLine+ Web-Controllers als .pdf-Dokument downloadbar, siehe

Seite 12.

Inbetriebnahme, Konfiguration der Netzwerkeinstellungen

Schließen sie ein Patchkabel (RJ45) zwischen dem CGLine+ Web-Controller und

des Netzwerkanschlusses eines PC (z.B. Notebook) an.

Sicherheitshinweise

ACHTUNG

 Das CGLine Web-Interface ist

bestimmungsgemäß in unbeschä-

digtem und einwandfreiem Zustand

zu betreiben!

 Bei Durchführung von Arbeiten am

Gerät ist sicherzustellen, dass das

Gerät spannungsfrei geschaltet

ist! Beachten Sie dabei die unter-

schiedlichen Versorgungen des

Geräts bei Normal- und Notbetrieb.

 Beachten Sie bei allen

Arbeiten an dem Gerät die

nationalen Sicherheits- und

Unfallverhütungsvorschriften und

die nachfolgenden Sicherheits-

hinweise in der Betriebsanleitung,

die mit einem versehen sind!

Normenkonformität

Konform mit: EN 60950-1. Gemäß DIN

EN ISO 9001 entwickelt, gefertigt und

geprüft.

Inbetriebnahme, Konﬁguration der Netzwerkeinstellungen

Kurzanleitung CGLine+ Controller 40071860241 www.ceag.de

Bitte schließen Sie die Netzspannung an PE/L/N mit 230V/AC am CGLine+ Web-

Controller an. Der CGLine+ Web-Controller benötigt ca. 1 Minute zum Booten.

Anschlussbeispiel:

Patchkabel

230V/AC

Der CGLine+ Web-Controller wird standardmäßig mit der festen IP Adresse

192.168.1.200 ausgeliefert.

Ein Betrieb über dhcp (Dynamische IP-Adressvergabe) ist möglich, aber ab Werk

nicht aktiviert.

Da typische Firmennetzwerke eigene IP-Adressbereiche für unterschiedliche

Anwendungen nutzen, ist es notwendig die Netzwerkeinstellungen des CGLine+

Web-Controllers mit einem PC oder Notebook über eine Direktverbindung zu kon-

figurieren.

Der zu konfigurierende PC muss sich im selben Subnetz des Controllers befin-

den, d.h. ab Werk im Subnetz 192.168.1.xxx (letzte Stelle ungleich 200), z.B.

192.168.1.50 (Subnetz 255.255.255.0).

Einstellungen für Gateway oder DNS sind bei einer direkten Verbindung nicht not-

wendig.

Inbetriebnahme, Konﬁguration der Netzwerkeinstellungen

10 Kurzanleitung CGLine+ Controller 40071860241 www.ceag.de

Ändern der Netzwerkeinstellungen am PC:

Um die Netzwerkeinstellungen der Netzwerkkarte des PCs zu ändern, öffnen Sie

bitte die Systemsteuerung im Windows

Netzwerk und Freigabecenter

Adaptereinstellung ändern

Mausklick rechts auf LAN-Verbindung

Eigenschaften

Folgende Anzeige erscheint:

Markieren sie “Internetprotokoll

Version 4” 1und klicken auf

„Eigenschaften“ 2.

Folgendes Fenster öffnet sich:
