DURAVIT Happy D.2 7 0316 Series Manual de usuario

Montageanleitung

Mounting instructions

Notice de montage

Whirlwanne mit angeformter Acrylverkleidung (Ecke, Vorwand)

Bathtub with integrated acrylic panel (corner, back-to-wall)

Baignoire avec habillage acrylique moulé (coin, contre-cloison)

Leben im Bad

Living bathrooms

Happy D.2

# 7X0316

# 7X0317

# 7X0318

P3 Comforts

# 7X0379

# 7X0380

# 7X0381

Vero Air

# 7X0415

# 7X0416

# 7X0417

2WH_M_with integrated Panel/16.11.3

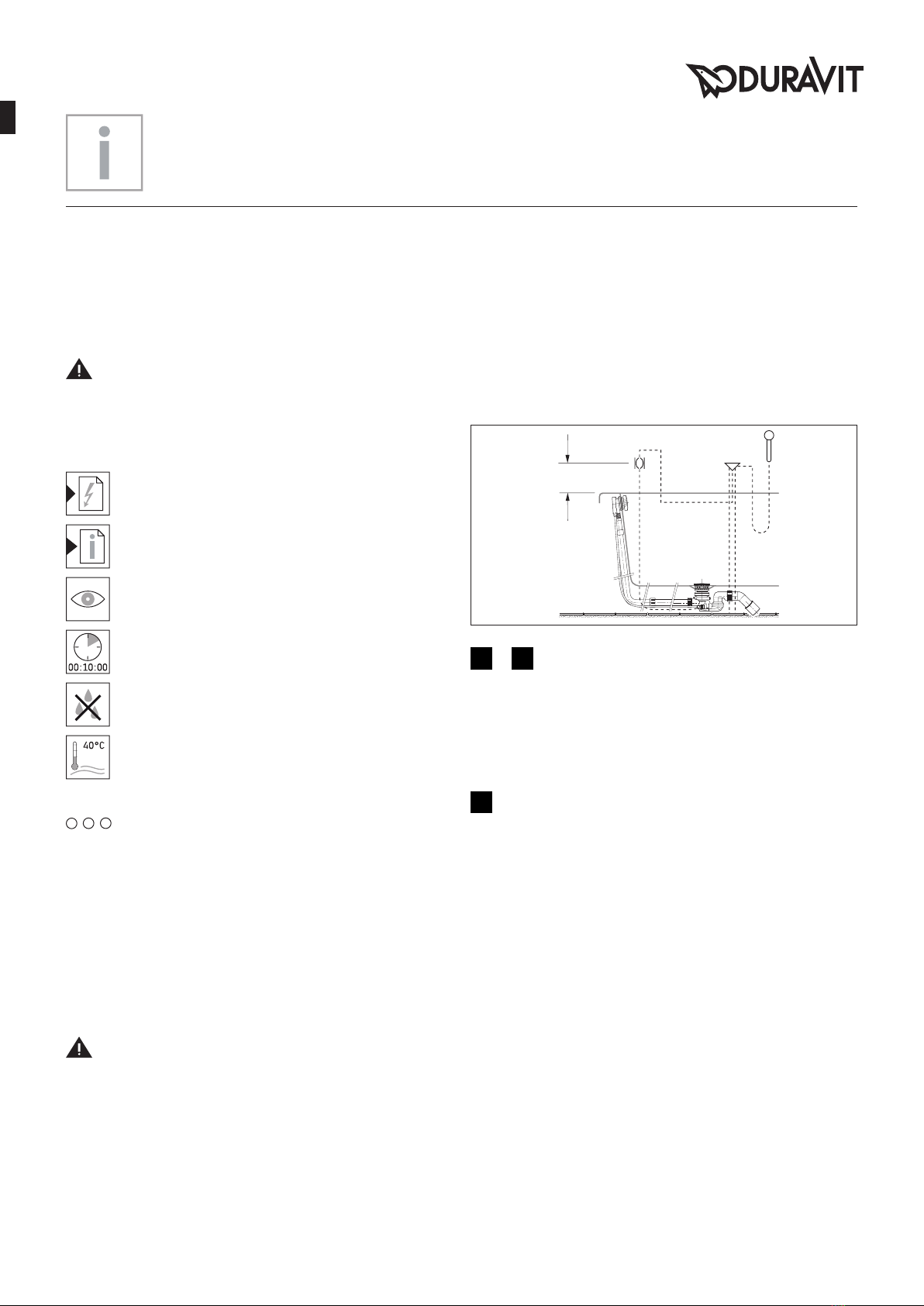

Wichtige Hinweise

Zur Montageanleitung

Diese Montageanleitung ist Bestandteil der Duravit

Whirlwanne und ist vor der Montage sorgfältig zu lesen.

Erklärung der Signalwörter und Symbole

GEFAHR! Bei hohem Risiko, tödlichen Gefahren,

schweren Verletzungen

HINWEIS! Zur Vermeidung von Sachschäden

Verweis auf Kapitel Elektroinstallation

Verweis auf Montagehinweis in diesem Kapitel

Aufforderung zum Sichten (z.B. auf Kratzer)

Angabe der Zeitdauer (z.B. 10 Minuten)

Aufforderung zum Prüfen auf Dichtigkeit

Angabe der Temperatur

Bedieneinheit

(Anzahl richtet sich nach dem Whirlsystem)

Zielgruppe und Qualifikation

Die Whirlwanne darf nur durch ausgebildete

Sanitärinstallateure montiert werden. Die

Elektroinstallation darf nur von ausgebildeten

Elektroinstallateuren durchgeführt werden.

HINWEIS! Installationsvorschriften örtlicher

Versorgungsunternehmen sowie länderspezfische

Normen sind uneingeschränkt einzuhalten.

Sicherheitshinweise

GEFAHR! Lebensgefahr durch Stromschlag.

> Komponenten der Whirlwanne NICHT demontieren.

Montagehinweise

Vor der Montage Vorinstallationsdatenblätter beachten.

Diese stehen im Internet unter www.duravit.com zum

Download bereit.

HINWEIS!

Bei Wannen mit Bodenzulauf ist bauseits ein

Rohrunterbrecher zwingend erforderlich.

> Einbauschema beachten.

Luftspalt vorsehen (Grafik 8 + 26)

> Für die erforderliche Luftzufuhr zwischen

Boden und Wanne umlaufend einen Abstand von

min. 2 mm vorsehen.

> Luftspalt stets offen halten, nicht mit Silikon

verschließen.

Whirlsystem prüfen (Grafik 24)

> Whirlsystem 10 Minuten anschalten:

bei Kreisläufen mit Intensitätsstufen diese

einmal komplett durchlaufen.

> Wasser in der Wanne lassen, 10 Minuten warten.

> Dichtheit prüfen.

> Falls Anpassungen notwendig sind, Prüfung

wiederholen.

4WH_M_with integrated Panel/16.11.3

Seitenansicht

Lateral view

150

Gezeichnet

Drafted

GeŠndert

Modified

GeprŸft

Certified

Datum

Date Name Ma§stab

Scale Name

Bezeichnung

Description

Artikel-Nr.

Model-No.

Technische Verbesserungen und optische VerŠnderungen an den abgebildeten Produkten behalten wir uns vor.

We reserve the right to make technical improvements and enhance the appearance of the products shown.

1:20

1:10

1:5

# W-T-

Allgaier

000000 - 00 - 0

08.10.13

000000

Schematische Zeichnung mit Rohrunterbrecher

Zeichnung

Drawing

Spezial Ab-und †berlaufgarnitur mit Bodenzulauf

fŸr Badewanne

Special waste and overflow with base inlet

for bathtubs

WLT

08.10.13

600

2250*

Elektroinstallation

* oder Höhe des

höchsten fest

angebrachten

Brausekopfes/

Wasserauslasses;

je nachdem, was

höher ist

Schutzzonen nach DIN VDE 0100-701

76xxxx xx x xx xx00: 50 Hz, 220 - 240 V AC

76xxxx xx x xx xx06: 60 Hz, 220 - 240 V AC

= 16 A

ΔN

≤ 30 mA

Stromversorgung

Absicherung

RCD

Vorinstallation

> Festverlegte Zuleitung für Stromversorgung legen:

• separate Absicherung und Fehlerstrom-

Schutzeinrichtung (RCD) vorschalten

• allpolig trennenden Hauptschalter außerhalb der

vorgegebener Schutzzonen (0 - 2) vorschalten

• Zuleitung 3.000 mm herausschauen lassen

> Leitung für Potentialausgleich legen:

• Leitung 3.000 mm herausschauen lassen

Whirlwanne anschließen (Grafik 17)

HINWEIS! Funktionsstörungen vermeiden!

• Leitungen nicht mit Kabelbindern zusammenbinden.

• Zuleitung nicht parallel zu Steuerleitungen verlegen.

Zuleitung(en) an Netzanschlussdose

anschließen.

Potentialausgleichsleitung an Whirlwanne

anschließen.

WH_M_with integrated Panel/16.11.3 5

Important information

About the mounting instructions

These mounting instructions come as part of the Duravit

whirltub and should be read carefully prior to installation.

Explanation of the key words and symbols

DANGER! At high risk of fatal hazards or

serious injuries

NOTE! To avoid property damage

Link to the Electrical Installation section

Link to installation information in this section

Inspection (e.g. for scratches)

Indication of the length of time (e.g. 10 minutes)

Inspect to check for leaks and leak-tightness

Indication of the temperature

Control unit

(Number depends on the whirl system)

Target group and qualification

The whirltub must only be installed by trained plumbing

engineers. The electrical installation may only be carried

out by qualified electricians.

NOTE! Local installation regulations and any country-

specific standards must be observed at all times.

Safety information

DANGER! Risk of fatal electric shock.

> Do NOT remove any whirltub components.

Installation information

Please read pre-installation data sheets prior to the

installation. These are available to download on the

Internet at www.duravit.com.

NOTE!

If the tray has a base inlet, a pipe interrupt must always be

installed on-site.

> See installation diagram.

Providing for an air gap (Diagrams 8 + 26)

> Provide for a gap of min. 2 mm between the floor

and around the bathtub for the necessary air

supply.

> Always keep the air gap open; never seal it with

silicone.

Checking the whirl system (Diagram 24)

> Switch on the whirl system for 10 minutes:

run this through once completely in the case of

circuits with different levels of intensity.

> Leave the water in the bathtub and wait 10

minutes.

> Check to make sure that it is leak-tight.

> If adjustments are required, repeat the check.

6WH_M_with integrated Panel/16.11.3

Seitenansicht

Lateral view

150

Gezeichnet

Drafted

GeŠndert

Modified

GeprŸft

Certified

Datum

Date Name Ma§stab

Scale Name

Bezeichnung

Description

Artikel-Nr.

Model-No.

Technische Verbesserungen und optische VerŠnderungen an den abgebildeten Produkten behalten wir uns vor.

We reserve the right to make technical improvements and enhance the appearance of the products shown.

1:20

1:10

1:5

# W-T-

Allgaier

000000 - 00 - 0

08.10.13

000000

Schematische Zeichnung mit Rohrunterbrecher

Zeichnung

Drawing

Spezial Ab-und †berlaufgarnitur mit Bodenzulauf

fŸr Badewanne

Special waste and overflow with base inlet

for bathtubs

WLT

08.10.13

600

2250*

Electrical installation

* or the height of

the highest shower

head / water outlet

that is permanently

installed, depending

on which is higher

Safety areas in accordance with DIN VDE 0100-701

76xxxx xx x xx xx00: 50 Hz, 220 - 240 V AC

76xxxx xx x xx xx06: 60 Hz, 220 - 240 V AC

= 16 A

ΔN

≤ 30 mA

Power supply

Fuse protection

RCD

Pre-installation

> Installing a permanent power supply line:

• Pre-connect a separate fuse and

residual current operating device (RCD)

• Pre-connect an all-pole separating main switch out-

side the prescribed safety areas (0 - 2)

• Allow the supply line to protrude by 3,000 mm

> Laying the potential equalisation cable:

• Allow the cable to protrude by 3,000 mm

Connecting the whirltub (Diagram 17)

NOTE! Avoiding any malfunctions!

• Do not fasten the cables together with cable ties.

• Do not install the supply line parallel to the control

cables.

Connect the supply line to the mains supply

socket.

Connect the potential equalisation cable to the

whirltub.

WH_M_with integrated Panel/16.11.3 7

Remarques importantes

Concernant la notice de montage

Cette notice de montage fait partie intégrante de la

baignoire balnéo Duravit

et doit être lue avec attention avant d'effectuer le

montage.

Explication des avertissements et symboles

DANGER! En cas de risques élevés, dangers

mortels, blessures graves

REMARQUE! Pour évider les dégâts matériels

Référence au chapitre Installation électrique

Référence à la consigne de montage dans ce

chapitre

Invitation à vérifier (p. ex. les rayures)

Indication de la durée (par ex. 10 minutes)

Invitation à vérifier l'étanchéité

Indication de la température

Unité de commande

(quantité en fonction du système balnéo)

Groupe cible et qualification

La baignoire balnéo doit uniquement être montée par des

installateurs sanitaires formés à cet effet. L'installation

électrique doit uniquement être réalisée par des

installateurs électriques qualifiés.

REMARQUE! L'installation doit obligatoirement être

réalisée selon les consignes d'installation des fournisseurs

locaux ainsi que les normes spécifiques aux pays.

Consignes de sécurité

DANGER! Danger de mort par choc électrique.

> NE PAS démonter les composants de la baignoire

balnéo.

Consignes de montage

Avant le montage, lire les fiches techniques de

préinstallation. Celles-ci peuvent être téléchargées sur

Internet via le site www.duravit.com.

REmaRquE!

Sur les baignoires à arrivée d’eau au sol, un rupteur de

tuyau doit obligatoirement être monté côté bâtiment.

> Respecter le schéma de montage.

Prévoir des interstices (graphique 8 + 26)

> Pour l'arrivée d'air nécessaire entre le sol et

la baignoire, prévoir un interstice de 2 mm au

moins sur tout le périmètre.

> Toujours garder l'interstice, ne pas le refermer

avec du silicone.

Vérifier le système balnéo (graphique 24)

> Mettre le système balnéo en marche pendant 10

minutes :

pour les circuits avec niveaux d'intensité, ceux-ci

doivent tous être exécutés.

> Laisser couler l'eau dans la baignoire, attendre 10

minutes.

> Vérifier l'étanchéité.

> Si des adaptations sont nécessaires, répéter le

contrôle.

8WH_M_with integrated Panel/16.11.3

Seitenansicht

Lateral view

150

Gezeichnet

Drafted

GeŠndert

Modified

GeprŸft

Certified

Datum

Date Name Ma§stab

Scale Name

Bezeichnung

Description

Artikel-Nr.

Model-No.

Technische Verbesserungen und optische VerŠnderungen an den abgebildeten Produkten behalten wir uns vor.

We reserve the right to make technical improvements and enhance the appearance of the products shown.

1:20

1:10

1:5

# W-T-

Allgaier

000000 - 00 - 0

08.10.13

000000

Schematische Zeichnung mit Rohrunterbrecher

Zeichnung

Drawing

Spezial Ab-und †berlaufgarnitur mit Bodenzulauf

fŸr Badewanne

Special waste and overflow with base inlet

for bathtubs

WLT

08.10.13

600

2250*

Installation électrique

* ou la hauteur de

la tête de douche /

sortie d'eau la plus

élevée ; en fonction

de ce qui est plus

élevé

Zones de protection selon DIN VDE 0100-701

76xxxx xx x xx xx00 : 50 Hz, 220 - 240 V CA

76xxxx xx x xx xx06: 60 Hz, 220 - 240 V CA

= 16 A

ΔN

≤ 30 mA

Alimentation électrique

Protection par fusibles

RCD

Préinstallation

> Poser un câble fixe pour l'alimentation électrique:

• Poser en amont un fusible séparé et un disjoncteur

de protection de courant de fuite (RCD)

• poser en amont un interrupteur principal à coupure

sur tous les pôles, en dehors des zones de protection

prescrites (0-2)

• Le câble d'alimentation doit dépasser de 3000 mm

> Poser le câble pour le potentiel de compensation :

• Le câble doit dépasser de 3000 mm

Raccorder la baignoire balnéo (graphique 17)

REMARQUE! Éviter les dysfonctionnements !

• Ne pas relier les câbles à l'aide de serre-câbles.

• Le câble d'alimentation ne doit pas être posé paral-

lèlement aux câbles de commande.

Raccorder le(s) câble(s) d'alimentation à la prise

secteur.

Raccorder le câble pour la liaison équipotentielle à

la baignoire balnéo.

WH_M_with integrated Panel/16.11.3 9

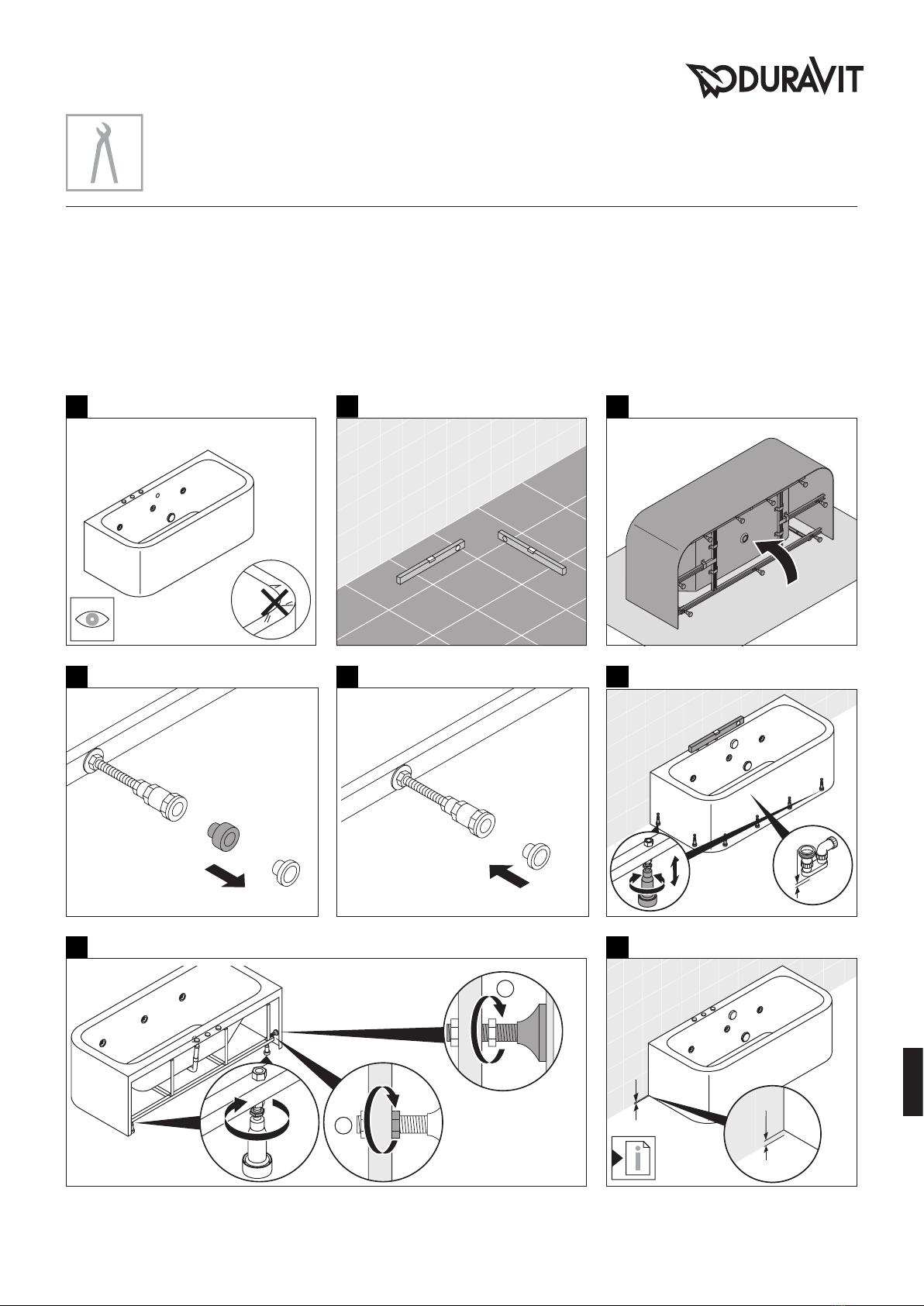

60 WH_M_with integrated Panel/16.11.3

#     

# X

# X

# X

# X

# X

# X

# X

# X

# X

1 2 3

4 5 6

WH_M_with integrated Panel/16.11.3 61

≥ 10

≥ 2

Otros manuales para Happy D.2 7 0316 Series

Este manual sirve para los siguientes modelos

Tabla de contenidos

Idiomas:

Otros manuales de Bañera de DURAVIT

DURAVIT

DURAVIT Sundeck 700065 Manual de usuario

DURAVIT

DURAVIT Blue Moon 710143 Guía del usuario

DURAVIT

DURAVIT Darling New 760246 Manual de usuario

DURAVIT

DURAVIT Soleil by Stack 760503 Manual de usuario

DURAVIT

DURAVIT Combi-System L Manual de usuario

DURAVIT

DURAVIT Architec 700353 Manual de usuario

DURAVIT

DURAVIT Cape Cod 7 0362 Series Manual de usuario

DURAVIT

DURAVIT 2nd floor 700078 Manual de usuario

DURAVIT

DURAVIT D-Code 70095 Series Manual de usuario

DURAVIT

DURAVIT 700330 Manual de usuario

DURAVIT

DURAVIT Blue Moon Manual de usuario

DURAVIT

DURAVIT D-Code 700095 Manual de usuario

DURAVIT

DURAVIT D-Neo 700477 Manual de usuario

DURAVIT

DURAVIT Darling New 760246 Manual de usuario

DURAVIT

DURAVIT D-Code 760137000JP1000 Manual de usuario

DURAVIT

DURAVIT Happy D.2 700316 Manual de usuario

DURAVIT

DURAVIT Cape Cod Manual de usuario

DURAVIT

DURAVIT Combi L Darling New 710238 Guía del usuario

DURAVIT

DURAVIT Blue Moon 760143 Manual de usuario

DURAVIT

DURAVIT D-Code 740095 Guía del usuario

DURAVIT

DURAVIT 2nd floor 7X0079 Manual de usuario

DURAVIT

DURAVIT Happy D.2 360319 Manual de usuario

DURAVIT

DURAVIT Blue Moon Manual de usuario

DURAVIT

DURAVIT Zencha Manual de usuario

Manuales populares de Bañera de otras marcas

Agua

Agua BARTOLI-66 Manual de usuario

PAA

PAA PRELUDE Manual de usuario

BETTE

BETTE SILHOUETTE Manual de usuario

Kohler

Kohler K-820-GC Guía de inicio rápido

American Standard

American Standard Whirlpool/Bathing Pool 2748.XXXW Manual de usuario

Oliveri

Oliveri Naples Manual de usuario

Lyons

Lyons Elite ETLxx663219 Series Manual de usuario

Woodbridge

Woodbridge BJ500 Instrucciones de montaje

Whirlpool

Whirlpool Ariel ARL-702 Manual de usuario

TEIKO

TEIKO EXCELLENT DUO Manual de usuario

American Standard

American Standard Colony 5-1/2' x 32" Manual de usuario

American Standard

American Standard 3052OD.X0X Guía de inicio rápido

Kohler

Kohler K-1111-H2 Guía de inicio rápido

agape

agape MARSIGLIA AVAS1075 Manual de usuario

Kohler

Kohler K-1151 Instrucciones de montaje

Kohler

Kohler K-1158 Guía de inicio rápido

Kohler

Kohler K-1244 Instrucciones de montaje

Kallista

Kallista P50045-G5 Instrucciones de montaje
