Drive GiGo Manual de usuario

Gebrauchsanweisung

Operating instructions

Leichtgewichtsrollator „GiGo“

Art.Nr. / REF 735 100 100

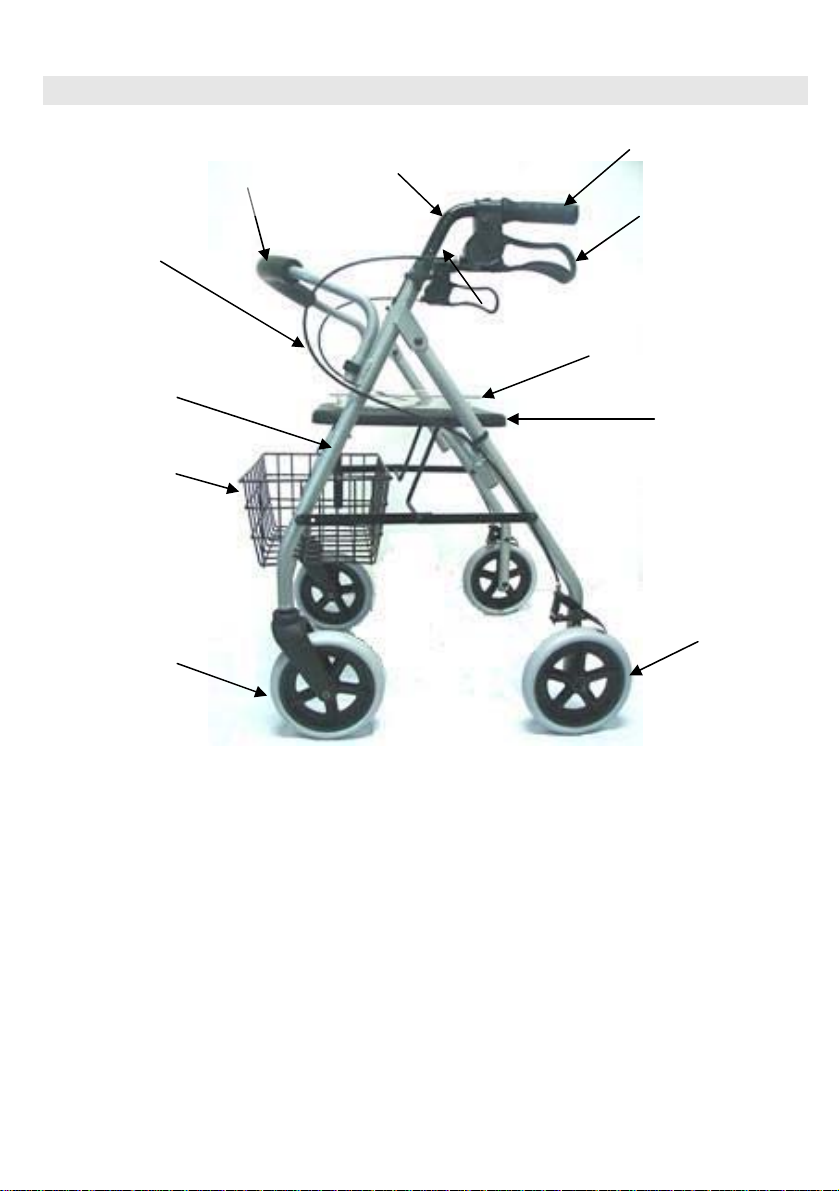

Teile des Rollators – Parts of walking device

2/11

1 Handgriff – Handgrip

2 Schiebegriff – Adjustable tube of handgrips

3 Bremse – Brake

4 Feststellschraube für Schiebegriffe – Height adjustment screw for

handgrips

5 Hinterrad – Rear wheel

6 Rahmen - Frame

7 Vorderrad – Front wheel

8 Korb –Basket

9 Sitz – Seat

10 Tablett – Tray

11 Bowdenzug – Brake wire

12 Rückenstütze – Back rest

4 10

Indikation – Indication

Gehhilfe für den Innen- und Außenbe-

reich zum Ausgleich bzw. zur Verbes-

serung eingeschränkter Gehleistung.

Walking device for indoor and outdoor

use for compensation and improvement

respectively of restricted ability of walk-

ing.

Wiedereinsatz – Reapplication

Dieses Produkt ist für den Wiedereinsatz

geeignet.

Bei der Aufbereitung sind die Vorgaben

des Herstellers zu beachten und werden

auf Anfrage zur Verfügung gestellt.

This product is suitable for the reapplicatio

With the processing the standards of

the manufacturer must be considered.

This standards are made available on in-

quiry.

Modell – Model

Mit montierter Rückenstütze – with as-

sembled backrest

Ohne Rückenstütze

– without backrest

Lieferumfang – Scope of delivery contents

1. Rollator

2. Korb

3. Tablett

4. Rückenstütze

5. Gebrauchsanweisung

1. Walking device

2. Basket

3. Tray

4. backrest

5. Operating instructions

3/11

Montage Rückenstütze – Assembly backrest

Die Rückenstütze von oben in die

Aufnahmerohre einführen und mit den

Sicherungsringen wie abgebildet si-

chern.

Insert the back support from the top

into the reception tubes and protect

with the Snap ring as illustrated

Höheneinstellung Schiebegriffe – Height adjustment handgrips

Schiebegriffe mindestens bis zur ersten

Querbohrung in das Rahmen-Rohr ein-

stecken. Die Fixierschraube von innen

durchstecken und mit Scheibe und

Sterngriff festschrauben.

Um die Höheneinstellung der Schiebe-

griffe zu verändern die Fixierschraube

durch drehen des Sterngriffes entgegen

dem Uhrzeigersinn lösen. Dann wie

oben beschrieben den Griff in ge-

wünschter Höhe feststellen.

Insert the tube of the adjustable hand-

grip into the frame at least to the “first

hole”. Insert the locking screw through

the pipe from the inside and fix with

washer and star clutch screw.

To change the height setting of the ad-

justable handgrip the locking screw by

turning off the star clutch against the

clockwise solve. Then ascertain as on

top described the clutch by desired

height.

4/11

ntfalten - Unfold

Rollator auf die Räder stellen. Vorder-

rahmen nach vorne drücken indem ein

Handgriff nach unten gedrückt wird bis

Rollator auf vier Rädern steht.

Dann den Sitz nach unten drücken bis

er hörbar einrastet. (1), Bremszüge

durch Einclipsen am Rohr sichern (2)

Position the walking device on its

wheels. Push the front frame forward

by pressing on a handgrip down until

the walking device stands on four

wheels. Then press the seat down until

it clicks into place.(1) Protect brake

wires by shutting iat the pipes (29

Korb und Tablett anbringen – Fitting with basket and tray

Den Korb mit den kleinen Haken (sie-

he Kreis).vorne unterhalb des Sitzes

einhängen und das Tablett von oben

mit den kleinen Füßchen in die kleinen

Löcher in der Sitzplatte stellen.

Hook in the basket with the hooks (see

circle) at the frame under the seat

plate and place the tray with its small

feet in the holes in the seat).

5/11

Bremsen – Braking / Parking

Zum Bremsen während des Gehens mit

dem Rollator beide Bremsgriffe mit den

Händen nach oben ziehen (siehe Bild).

Immer langsam und gleichmäßig mit

beiden Händen bremsen.

For braking the walking device pull both

brakes upwards to the handgrip (see

picture).

Always brake slowly and steady.

Zum Feststellen/Parken des Rollators

beide Bremsgriffe nach unten drücken

bis sie hörbar einrasten (siehe Bild)!

Zum Entriegeln der Bremse beide

Bremsgriffe wieder nach oben ziehen

bis sie entriegelt sind (Bremsgriffe sind

in mittlerer Position).

For parking the walking device press

down the brakes until they click in the

parking position (see picture). For

unlocking the brakes pull them upwards

towards the handgrips until they are

unlocked (both brakes are in a middle

position).

Die Bremswirkung kann durch die Abnutzung der Reifen beeinträchtigt werden.

Deshalb Bremswirkung regelmäßig prüfen.

The effect of the brakes can be affected by abrasion of the wheels.

Therefore test regularly the brakes.

6/11

Einstellung Bremse – Adjustment of brake

Bei schlechter oder zu harter Brems-

wirkung kann die Bremse entweder am

Bremsgehäuse oben (Bild 3) oder mit

entsprechendem Werkzeug (nicht im

Lieferumfang) an der Einstellschraube

am Bowdenzug unten (Bild 4) auf die

gewünschte Bremswirkung eingestellt

werden.

For desired braking strength adjust the

brake either manually at the screw on

the housing of the brake (picture 3) or

with the suitable tool (not included) on

the brake re (picture 4).

Sitzen – Sitting

Den Rollator auf ebenen und festen

Untergrund stellen.

Dann die Bremsen feststellen.

Rollator muss stabil stehen und darf

nicht rutschen.

Nur aufrecht sitzen, nicht nach hinten

lehnen (siehe Bild) !

Position the walking device on an

even and solid surface. Then lock

the brakes (parking position).

Walking device must stand and must

not slip. Sit straight up and do not

lean backwards (see picture)

7/11

Zusammenfalten/Transport/Verstauen – Folding/Transport/Storage

Um den Rollator zusammen zu falten Sitz am Rollator nach oben ziehen! Rollator

entgegen der Laufrichtung nach hinten unten kippen, dann faltet sich der Rahmen

(Bild 5+6). Rollator kann nun durch hinter sich her ziehen transportiert oder ver-

staut werden (Bild 7).

To fold the Rollator pull tseat in the Rollator upwards! Then slant Rollator against

the run direction, the frame (picture 5+6) wrinkles. Now the Rollator can be move

like a trolley or be stowed away (picture 7).

5 6 7

Sicherheitshinweise – Safety instructions

Rollator nur als Gehhilfe verwenden! Use only as a walking device!

Rollator nur auf ebenem und festem Un-

tergrund verwenden. Use only on even and solid surfaces.

Es ist untersagt, sich auf den Rollator

zu stellen oder eine Person auf dem

Rollator zu befördern!

Walking device must not be used for

standing on or as a wheelchair!

8/11

9/11

Maximale Belastung: 120 kg Maximum load: 120 kg

Das Tablett nur für kleine, leichte

weder spitze noch heiße Gegenstände

verwenden. Max. Belastung: 5,0 kg

Use tray only for small, light, but not for

pointed or hot objects.

Max. load: 5.0 kg

Den Korb nur für den Transport von Ge-

genständen verwenden und nicht überla-

den! Max. Belastung: 5,0 kg

Use basket only for transport of objects

and do not overload.

Max. load: 5.0 kg

Reinigung/Wartung –Cleaning/Maintenance

Von Hand mit einem feuchten Tuch re-

gelmäßig reinigen! Clean regularly by hand with a damp

cloth!

Keine aggressiven Reinigungsmittel ver-

wenden! Do not use any aggressive detergents!

Schrauben am Rollator regelmäßig kont-

rollieren und gegebenenfalls nachziehen! Screws of walking device must be

checked regularly and if necessary re-

tightened.

Technische Daten – Technical Data

Maße – dimensions

Länge gesamt – length over all 610 mm

Breite gesamt – width over all 630 mm

Breite zwischen Handgriffen –

width between handgrips 410 mm

Breite zwischen Hinterrädern – width be-

tween the rear wheels (free space for

walking)

450 mm

Schiebegriffe 6-fach verstellbar von....bis...

Adjustment of handgrips in 6 steps

from…to…

830 – 935 mm

Sitzhöhe – seat height: 540 mm

Sitzplatte L/B – dimensions seat L/W 335 / 340 mm

Faltmaße – dimensions folded

Länge gefaltet – length (folded) 1000 mm

Breite geringste –

Width (folded with lowest adjustment

handgrips)

630 mm

Höhe mit Schiebegriffe –

height (folded with tubes handgrips)

280 mm

Gewicht – weight

ohne Korb/Tablett – without basket/tray 6,8 kg

mit Korb/Tablett – with basket/tray 8,0 kg

Gewicht Korb – weight basket 0.8 kg

Gewicht Tablett – weight tray 0.3 kg

Max. Belastungen – max. loads

Max. Belastung Rahmen

max. load frame 120 kg

Max. Belastung Korb – max. load basket 5.0 kg

Max. Belastung Tablett – max. load tray 5.0 kg

Materialien - material

Präzisions-Aluminiumrohr, Kunststoff in Leicht-

bauweise

Precision aluminium tube, high-quality

plastic

Typenschild – Type label

Rollator – walking aid

GiGo

REF 735 100 100

SN XXX XXX

(MM/YYYY) 12-2005

Max. Belastung - Max. load: 120 kg

Max. Belastung Korb – Max. load basket: 5.0 kg

Die Griffe müssen parallel zur Gehrichtung eingestellt sein!

Handgrips must be adjusted parallel to the walking direction!

Für Innen- und Außenbereich – For indoor and outdoor use!

Max. Breite – Max. width: 630 mm

Drive Medical GmbH & Co. KG · 88316 Isny/Allgäu (Germany)

1 Produktname – product name

2 Artikelnummer – article number

3 Seriennummer – serial number

4 Produktionsdatum – date of manufacturing

5 Gebrauchsanweisung beachten – Attention: See operating instructions

10/11
